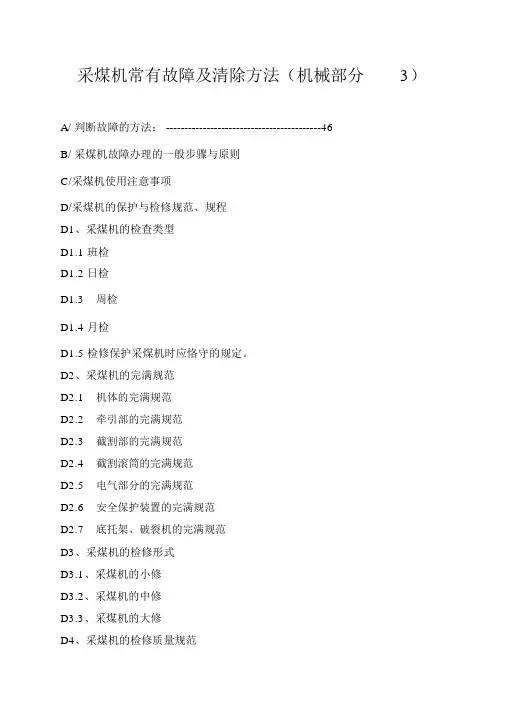

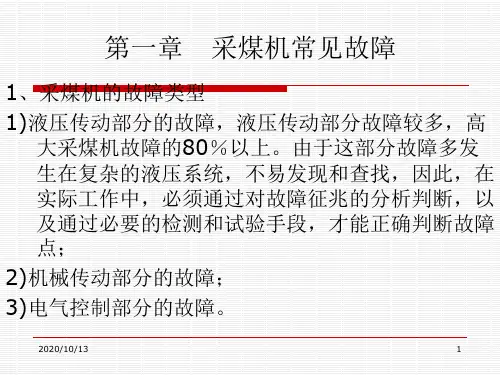

采煤机常有故障及清除方法（机械部分3）A/ 判断故障的方法： ------------------------------------------46B/ 采煤机故障办理的一般步骤与原则C/采煤机使用注意事项D/采煤机的保护与检修规范、规程D1、采煤机的检查类型D1.1 班检D1.2 日检D1.3周检D1.4 月检D1.5 检修保护采煤机时应恪守的规定。

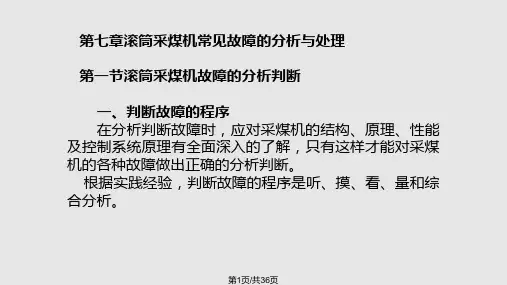

D2、采煤机的完满规范D2.1机体的完满规范D2.2牵引部的完满规范D2.3截割部的完满规范D2.4截割滚筒的完满规范D2.5电气部分的完满规范D2.6安全保护装置的完满规范D2.7底托架、破裂机的完满规范D3、采煤机的检修形式D3.1、采煤机的小修D3.2、采煤机的中修D3.3、采煤机的大修D4、采煤机的检修质量规范D4.1.采煤机齿轮的磨损规定D4.2、采煤机各减速器转动轴承同意最大空隙的检修与完满规范D4.3、采煤机调高油缸的检修质量规范D4.4. 采煤机液压阀的检修质量规范D4.5. 大修后采煤机各种阀的检修质量规范D4.6. 牵引部检修质量规范D4.7. 采煤机密封件质量规范D4.8. 采煤机高压胶管与接头检修质量规范D4.9. 截割部的检修质量规范D4.10协助装置的检修质量规范D4.11. 《检修质量规范》中对采煤机主油泵检修后性能实验的规定D4.12. 《检修质量规范》中对采煤机马达检修后性能实验的规定D4.13．《检修质量规范》中对采煤机牵引部检修后性能实验的规定D4.14. 《检修质量规范》中对采煤机截割部检修后性能实验的规定D4.15. 《检修质量规范》中对采煤机整机性能实验的规定D4.16. 千斤顶的检修与实验E/ 采煤机检修工艺F、采煤机检修质量规范：G、采煤机实验要乞降规范H、采煤机查收规范A/ 判断故障的方法：(1)听：找到异响发生的部位、听其异响声大小、来判断事故种类和严重程度，并听取当班司绍发生故障前后的运行状态，特别听取细微现象、故障征兆。

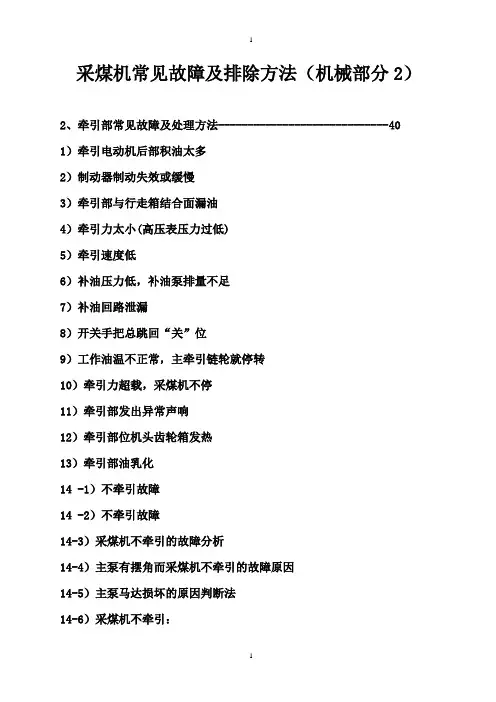

采煤机常见故障及排除方法（机械部分2）2、牵引部常见故障及处理方法-----------------------------40 1）牵引电动机后部积油太多2）制动器制动失效或缓慢3）牵引部与行走箱结合面漏油4）牵引力太小(高压表压力过低)5）牵引速度低6）补油压力低，补油泵排量不足7）补油回路泄漏8）开关手把总跳回“关”位9）工作油温不正常，主牵引链轮就停转10）牵引力超载，采煤机不停11）牵引部发出异常声响12）牵引部位机头齿轮箱发热13）牵引部油乳化14 -1）不牵引故障14 -2）不牵引故障14-3）采煤机不牵引的故障分析14-4）主泵有摆角而采煤机不牵引的故障原因14-5）主泵马达损坏的原因判断法14-6）采煤机不牵引：14-7）采煤机不牵引的背压压力现象分析：14-8）采煤机不牵引14-9）主回路的背压阀压力低15) 采煤机单向牵引16）液压牵引部异常声响17）补油热交换系统低压过低18）液压牵引部过热19）采煤机时牵引时不牵引（液压牵引采煤机）20）制动闸冒烟故障21）液压牵引采煤机牵引无力或不牵引22）链牵引采煤机断链23）MG300P755 - WD 型采煤机截割部与牵引部连接部位的改造3、行走箱常见的故障及处理方法-------------------------------28 1)当实际载荷大于额定载荷时，扭矩轴从剪切槽处折断，不能传递到齿轨轮上。

2)齿轨轮和导向滑靴损坏。

3）MG375型采煤机导向滑靴损坏的原因分析4）走系统齿轨轮导向滑靴损坏4、调高系统常见故障及处理方法----------------------------321）系统不调高。

2）高、低压表均无显示。

3）调高速度慢，齿轮泵的来油有力，高、低压表不显示。

4）滚筒升起后自动下降5）调高出现自动升的现象。

6）调高油缸在下降过程中出现“点头”现象。

7）电控部分调高时好时坏。

8）滚筒不能升降故障9)调高泵故障表现为升降慢或不升降10）调高泵箱冷却器故障泵箱内油乳化严重,导致升降慢11）升降阀组故障12）采煤机滚筒不能调高或升降动作缓慢。

采煤机常见故障及排除方法（电气部分）1•启动先导回路2.摇臂升降系统3.端头站、遥控器4.瓦斯断电仪、传感器5.电机1、条件允许时，每周对电机进行一次绝缘测试3300V的用2500V的摇表测试，1140V的用1000V摇表测试，380V的用500V摇表测试。

2、对于牵引电机摇绝缘时，必须与变频器断开，这点切记，否则会损坏变频器。

3、用万用表检查是否缺相6.变频器故障(1)MOTOR STALL(7121) ，电机堵转。

该故障属于保护行动作，引起的原因有多种：A、煤壁夹矸比较多，或者平滑靴损坏或卡阻，采煤机负载比较大，牵引速度快，故障复位后，采煤机能够正常运行；B、制动闸未打开。

检查液压油压；根据油压判断是电的问题还是油路问题。

根据左右摇臂升降正常与否，判断24V 电源好坏。

观察给牵引时PLC的抱闸输出回路指示灯是否亮；亮，则检查电磁阀控制回路。

如电磁阀有问题更换电磁阀。

C、扭矩轴损坏。

在采煤机运行的过程中，操作人员会发现一个变频器的电流显示比较大，另一个电流显示接近空转电流，一般空转电流为额定电流的20% 左右，则需要检查机械传动部分，在牵引箱和行走箱连接为一个保护轴(也叫扭矩轴) ，检查该轴是否损坏，如果没有损坏，检查电机齿轮轴。

(2)通讯故障A、当两个控制盘均显示如下：ACS800-01-0070-3***FAULT***COMM MODULE(7510) 则可以判断是主变频器没有接到调用主用户命令，两台变频器均变为从用户宏，都在等待主变频器给它发送指令。

检查PLC 到主变频器X22 端子的连线。

特别是图纸中注明”调宏”的那根线。

B、只有一个控制盘显示如下ACS800-01-0070-3***FAULTCOMM MODULE(7510)则需要检查主从通讯光纤和通讯模块RDCO-03 或02，由于采煤机割煤过程中振动比较大，有可能通讯模块RDCO-03或02振动松，如果还不能解决问题，请采取更换的方法判断通讯模块是否损坏。

采煤机常见故障先导回路：1、按下“启动”按钮，整机不动作。

故障排除：1〕检查启动二极管是否击穿或断路； 2)检查各电机的温度保护线接点是否闭合；3)检查盖板启、停按钮及其连接线；4)检查进线电缆是否断线；5)检查隔离开关是否正常；6〕启动按钮有5s的延时时间，可能是按的时间太短；7〕是否处于瓦斯报警状态或漏电状态。

2、启动后，机组不能自保。

故障排除：1〕检查epec、plc自保相应输出是否正常； 2〕检查控制变压器高、低压保险是否熔断；3〕假设通过继电器自保，检查自保继电器吸合是否正常； 4〕检查瓦斯是否超限；5〕是否漏电〔漏电断自保〕。

摇臂升降：1、开机后摇臂自动上升或下降故障分析：1〕检查epec、plc输入点是否有粘连等现象造成误动作；2〕假设有继电器控制，检查继电器输出是否正常； 3〕检查电磁阀及其线路4〕检查电磁阀阀芯是否堵卡，以致不能回到中位；5〕地磁的干扰遥控器。

2、摇臂上升或下降不动作故障分析：1〕用机械调高试一下，看是否正常；2〕假设机械调高，看调高电磁阀阀芯是否活动，一般为阀芯堵住了，或油路问题；3〕检查操作站、遥控器等控制器的输入信号是否正常，可以通过显示器来观察；4〕控制器输出是否正常；5〕检查电磁阀工作电源是否正常〔一般为24V〕； 6)电磁阀是否短路或开路。

3、摇臂左右升降反了故障分析：1〕检查控制器输入、输出点是否正常2〕电磁阀的线路是否正常；3〕调高油缸的进油管和出油管接反了。

截割电机：1、按下“启截割”按钮，截割电机没有动作故障分析：1〕检测采煤机是否处于急停状态〔如电机超温，超载〕；2〕接触器电压是否正常；3〕按钮接线是否正常〔停止线可能掉了或启停键反了〕；4〕控制截割电机的继电器是否烧了；5〕检查输出线路是否正常。

2、截割突然停机〔有电状态〕，然后又能启动故障分析：1〕电机超温，假设电机超温后过一段时间还能开启这是真信号；假设电机超温是假信号，则截割不能开启，应检查温度检测点是否被击穿、温度检测板上的光耦被击穿。

采煤机常见故障及排除方法（电气部分）1、启动先导回路1.1 按下“启动”按钮，整机不动作。

1.2 启动后，机组不能自保。

1.3采煤机不能启动故障的分析及排除1.4采煤机不起动1.5采机运行中用急停按钮停机后，解锁时自起动。

2、摇臂升降系统-----------------------------------------------92.1 开机后摇臂自动上升或下降。

2.2.摇臂上升或下降不动作。

2.3.采煤机不能升降故障分析及排除3、端头站、遥控器-----------------------------------------------10 3.1 端头站、遥控器不动作3.2 端头站、遥控器误动作4、瓦斯断电仪、传感器------------------------------------------10 4.1．探头显示值不准确4.2．开机不自保，再开机显示瓦斯超限5、电机方面------------------------------------------------------115.1．温度接点断开,机器无法启动5.2.电机PT100损坏5.3 电机不启动故障5.4电机起动后不自保5.5电机不转的故障5.6牵引电机发热故障5.7.电机轴承加油问题6、变频器故障------------------------------------------------15 6.1 MOTOR STALL(7121)，电机堵转。

6.2 通讯故障6.3 机器只能向一个方向牵引，无法换向6.4一开牵引机器就自动加速6.5 变频器其它常见故障参照“变频器报警和故障一览表”。

6.6 四象限变频器出现FF51故障6.7、电流故障200% CURRENT6.8、电压故障LOW LINK VOLT低DC线电压6.9、温度过高故障6.10、充电故障6.11、通信故障COMM0—56.12、充电灯不亮6.13、主板故障 DATA FAULT数据故障，更换变频主控6.13变频器不能得电6.14变频器不能得电6.15..变频调速采煤机电控系统常见故障采煤机不能启动6.16.变频调速采煤机电控系统常见故障启动回路不自保6.17.变频调速采煤机电控系统常见故障端头站控制失灵6.18.变频调速采煤机电控系统常见故障摇臂升降不动作6.19.变频调速采煤机电控系统常见故障变频器送不上电6.20.变频调速采煤机电控系统常见故障牵引不能换向6.21.变频调速采煤机电控系统常见故障变频器过温故障6.22.变频调速采煤机电控系统常见故障变频器电机或电缆短路故障6.24.变频调速采煤机电控系统常见故障变频器输出连地6.23.变频调速采煤机电控系统常见故障变频器输入电源缺相6.24.变频调速采煤机电控系统常见故障变频器输出连地6.25.电牵引采煤机变频器故障分析与处理7、电源晶体管故障-------------------------------------------------338、遥控器故障----------------------------------------------------349、采机不能牵引---------------------------------------------------35 9.1.牵启控制：9.2.加减速控制：9.3.左右方向控制：9.4.采煤机升降控制部分：10、输送机不起动-----------------------------------------------3111、采煤机运行中的常见故障-------------------------------------3211.1采煤机正常牵引过程中，突然主机跳电。

采煤机常见故障及排除方法1摇臂1．1、使用注意事项（1）、开机前应先检查冷却水的水压水量，先通水后启动电机匹禁断水使用，当电机长时间运行停机后，不要马上关闭冷却水。

发现有异常声响时，应立即停机检查。

（2）、左、右摇臂机壳的截割电机出轴部位下部设置有一个漏油孔，以防止摇臂油池油封滲漏油时，滲漏出的油液聚积在电机孔腔内，又为防止煤粉将该漏油孔堵塞，在摇臂机壳底面用螺塞将该漏油孔堵上。

在使用维护中注意：在工作面设备检修班（作业）中，应经常拆卸该螺堵，检査漏情况并放油，并根据漏油变化情况更换摇臂一轴（电机齿轮轴）油封。

1.2摇臂常见的故障及处理方法2、牵引部常见的故障及处理方法3、行走箱常见的故障及处理方法4、液压调高系统常见的故障及处理方法4．1、判断的基本方法①如果液压系统出现问题，首先应判断是机械的问题还是电气的问题，其方法是：操作手动阀杆来判断阀杆的随动情况。

②首先将油泵的排油口打开，再开机使油泵开始工作，观察排油量以及压力的大小：如果没有压力，则可断定是齿轮泵到油池的部分出了问题。

如果压力很大而油也能连续流出，则需检查阀组到油缸的部分。

这样以来可以事半功倍。

③按顺序分步检查：第一步检査油箱是否有油，吸油滤油器滤网是否需清洗：第二步检査吸油管路的密封状况，看是否漏气第三步检査齿轮泵的排油压力是否不足；第四步检査配油块看配油块中的油路是不是有贯通或者堵塞现象，没有进行工作就直接回到油池了：第五步考虑低压溢流阀和高压安全阀的可靠性，第六步检查手动调高阀的进、回油的情况：因为有的中位为H型的三位四通阀回油不畅，会使油直接进入油缸而使油缸动作。

第七步检查油缸，在确定低压溢流阀和高压安全阀没有问题的前提下，检查油缸的活塞是否漏油而不调高，还是油缸的前后腔串油导致油直接回油池。

④如果对液压系统比较熟悉，便可以根据现象大概判断问题部位。

检查齿轮泵的排油是否正常，看管路是否漏油，根据压力表的数值判断低压阀和高压阀是否有问题。

采煤机常见故障及排除方法（机械部分1）1、截割部常见的故障及处理方法---------------------------61）电动机腔有油、且量大。
