基于物联网技术的智能电表系统方案设计摘要:人们生活质量提高的同时,也提升了对电力的需求。
电力能源是人们生活中必不可少的一种能源,电力能源属于二次能源,需要经过加工得到,且在制造过程中,需要很高的成本。
因此,供电公司要严格地度量用户使用的电量,并据此来对其收费。
在对用户用电量进行测量的过程中,需要在用户的家庭电网和公共电网之间安装一个电表设备,通过该电表来测量用户的用电数据,并由电工师傅每隔一定的时间(一般是1个月)抄表,根据抄表得到的用电数据对用户收费。
这种度量方式效率较低、误差较大,一直以来都为人们所诟病。
物联网技术的出现给这种抄表方式带来了一些改变,供电公司不再需要安排电工师傅挨家挨户地抄表,只需要在电表中安装一些无线通信设备,即可实现对电表的自动记录,从而简化了抄表的流程,提高了收费效率,同时也降低了人工成本。
相比传统的电表,智能电表在安全性、便捷性方面都有更好的表现,因此成为市面上主流的电表系统。
关键词:物联网技术;智能电表;系统方案设计引言目前智能电能表及采集终端在实验室检验方面都具有一套完善的检验标准体系,用于保证产品质量满足技术要求。
然而,在现场复杂环境条件下,智能电能表及采集终端仍缺乏相应的测试手段和评价标准,导致运行可靠性和稳定性方面存在薄弱环节。
智能电能表和采集终端设备在现场运行时会受到各种因素及突发事件的影响,即使在试验室检验合格的设备,也可能因复杂的现场环境而出现异常,导致计量偏差或性能下降等质量缺陷。
因而提出了一种模拟实际环境的各种相对应方案,搭建一个可靠性试验平台,达到提前预知电能表可能发生的故障功能。
1智能电表智能电表与传统电表最大的区别就在于,智能电表结合网络技术,通过网络技术能够实现用电信息的自动化收集。
电表作为整个用电系统的终端设备和基础设备,只有保证了电表的正常工作和信息采集的准确性,才能保证整个用电系统的稳定发展。
智能电表利用全电子式多功能技术,能够在数据信息收集的过程中,实现自动筛选和分类,在信息的传输过程中,智能电表采用信号传输的方式,不仅保证了传输的及时有效,同时也避免了机械电表数据的丢失情况。
单相智能电能表设计近年来,智能电能表作为现代电力系统中的重要组成部分,逐渐受到人们的关注和重视。
单相智能电能表起到了电能计量和数据采集的作用,具备了遥程抄表、遥程控制、需量管理等功能。
本文将探讨单相智能电能表的设计原理和关键技术。
一、设计原理单相智能电能表的设计原理主要分为电能计量和通信采集两部分。
电能计量:智能电能表通过当前电流和电压的采样,经过一系列运算处理,得到有功功率、无功功率和视在功率等计量参数。
其中,有功功率通过乘积表算法得到,无功功率通过反相积分算法和功率因数得到,而视在功率则是有功功率和无功功率的矢量和。
通信采集:智能电能表通过内部集成的通信模块和遥程服务器进行数据传输。
通信模块可以选择有线通信或无线通信,有线通信主要包括RS485、Modbus等协议,无线通信则主要接受GPRS、NB-IoT等技术。
通过通信模块,智能电能表可以实现数据的遥程抄表、遥程控制、需量管理等功能。
二、关键技术1. 电流、电压采样技术:智能电能表需要对电流和电压进行采样,以得到准确的计量参数。
为了提高采样的精度,设计中常接受电流互感器和电压互感器,以降低对系统的干扰和安全隐患。
2. 运算处理技术:基于采样得到的电流、电压数据,通过一系列的运算处理,可以得到准确的有功功率、无功功率和视在功率等计量参数。
为了提高运算处理的速度和精度,可以接受DSP(Digital Signal Processor)等专用芯片进行计算。
3. 通信技术:通信模块是实现智能电能表遥程抄表、遥程控制、需量管理等功能的关键。
有线通信模块可选择RS485总线和Modbus协议进行数据传输,无线通信模块则可以选择GPRS、NB-IoT等技术进行数据传输。
通过通信模块,智能电能表可以与遥程服务器进行数据交互。
4. 数据安全技术:为了保证数据的安全性和防止黑客攻击,智能电能表需要在通信过程中加密数据、验证数据的完整性,并设置访问权限等措施,确保系统的稳定和可靠。

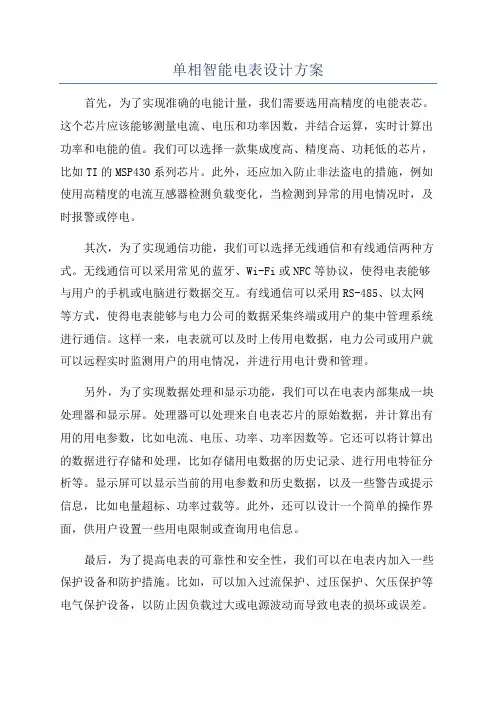

单相智能电表设计方案首先,为了实现准确的电能计量,我们需要选用高精度的电能表芯。
这个芯片应该能够测量电流、电压和功率因数,并结合运算,实时计算出功率和电能的值。
我们可以选择一款集成度高、精度高、功耗低的芯片,比如TI的MSP430系列芯片。
此外,还应加入防止非法盗电的措施,例如使用高精度的电流互感器检测负载变化,当检测到异常的用电情况时,及时报警或停电。
其次,为了实现通信功能,我们可以选择无线通信和有线通信两种方式。
无线通信可以采用常见的蓝牙、Wi-Fi或NFC等协议,使得电表能够与用户的手机或电脑进行数据交互。
有线通信可以采用RS-485、以太网等方式,使得电表能够与电力公司的数据采集终端或用户的集中管理系统进行通信。
这样一来,电表就可以及时上传用电数据,电力公司或用户就可以远程实时监测用户的用电情况,并进行用电计费和管理。
另外,为了实现数据处理和显示功能,我们可以在电表内部集成一块处理器和显示屏。
处理器可以处理来自电表芯片的原始数据,并计算出有用的用电参数,比如电流、电压、功率、功率因数等。
它还可以将计算出的数据进行存储和处理,比如存储用电数据的历史记录、进行用电特征分析等。
显示屏可以显示当前的用电参数和历史数据,以及一些警告或提示信息,比如电量超标、功率过载等。
此外,还可以设计一个简单的操作界面,供用户设置一些用电限制或查询用电信息。
最后,为了提高电表的可靠性和安全性,我们可以在电表内加入一些保护设备和防护措施。
比如,可以加入过流保护、过压保护、欠压保护等电气保护设备,以防止因负载过大或电源波动而导致电表的损坏或误差。
此外,还可以加入密码锁、防篡改电路等防护措施,以阻止非法操作和数据篡改。
综上所述,单相智能电表的设计方案主要包括电能计量、通信、数据处理和显示等功能。
通过选择合适的芯片、通信方式、处理器和显示屏,加入保护装置和防护措施,可以设计出一款性能稳定、功能全面、安全可靠的单相智能电表。

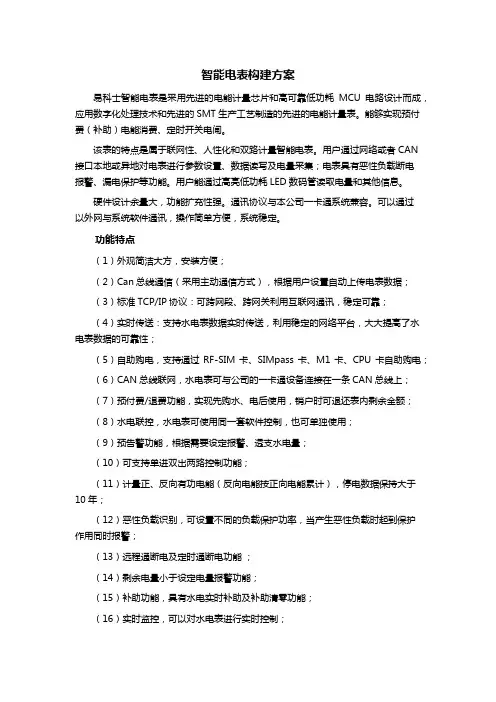

智能电表构建方案易科士智能电表是采用先进的电能计量芯片和高可靠低功耗MCU电路设计而成,应用数字化处理技术和先进的SMT生产工艺制造的先进的电能计量表。
能够实现预付费(补助)电能消费、定时开关电闸。
该表的特点是属于联网性、人性化和双路计量智能电表。
用户通过网络或者CAN 接口本地或异地对电表进行参数设置、数据读写及电量采集;电表具有恶性负载断电报警、漏电保护等功能。
用户能通过高亮低功耗LED数码管读取电量和其他信息。
硬件设计余量大,功能扩充性强。
通讯协议与本公司一卡通系统兼容。
可以通过以外网与系统软件通讯,操作简单方便,系统稳定。
功能特点(1)外观简洁大方,安装方便;(2)Can总线通信(采用主动通信方式),根据用户设置自动上传电表数据;(3)标准TCP/IP协议:可跨网段、跨网关利用互联网通讯,稳定可靠;(4)实时传送:支持水电表数据实时传送,利用稳定的网络平台,大大提高了水电表数据的可靠性;(5)自助购电,支持通过RF-SIM卡、SIMpass卡、M1卡、CPU卡自助购电;(6)CAN总线联网,水电表可与公司的一卡通设备连接在一条CAN总线上;(7)预付费/退费功能,实现先购水、电后使用,销户时可退还表内剩余金额;(8)水电联控,水电表可使用同一套软件控制,也可单独使用;(9)预告警功能,根据需要设定报警、透支水电量;(10)可支持单进双出两路控制功能;(11)计量正、反向有功电能(反向电能按正向电能累计),停电数据保持大于10年;(12)恶性负载识别,可设置不同的负载保护功率,当产生恶性负载时起到保护作用同时报警;(13)远程通断电及定时通断电功能;(14)剩余电量小于设定电量报警功能;(15)补助功能,具有水电实时补助及补助清零功能;(16)实时监控,可以对水电表进行实时控制;(17)功能多样,实时恶性负载识别、双回路供电控制;(18)根据平台软件设置实现相应功能,详见平台软件说明;(19)初始化:通过软件对电表进行初始化,详细见软件操作说明书;(20)读写器软件出厂时固化在水电表内。
智能电表的设计范文智能电表是一种采用先进技术,使用微处理器、通信技术等,能够实时监测电能使用情况的智能设备。
它具有高度的精确度和可靠性,能够帮助用户管理电能使用,提高能源利用效率。
下面是一种智能电表的设计方案,以满足用户的需求。
1.硬件设计:(1)电能计量模块:采用高精度的电能计量模块,能够对用户电能的消耗进行准确测量,并将数据传输至控制模块。
(2)通信模块:采用无线通信技术,如Wi-Fi、蓝牙等,与用户的智能手机或者家庭无线网络相连接,以实现与用户的交互和数据传输。
(3)显示模块:配备液晶显示屏,能够显示实时能耗数据和其他相关信息,方便用户进行查看。
(4)控制模块:采用高性能的微处理器,具有强大的计算和控制能力,能够处理电能数据,控制电表的运行和通信功能。
(5)电源管理模块:采用智能电源管理系统,能够实时监测电池的电量,并确保电表的稳定运行。
2.软件设计:(1)数据采集与处理:通过电能计量模块采集实时数据,并通过控制模块进行处理,实现电能使用情况的准确测量和计算。
(2)用户界面设计:为了方便用户的操作和查看数据,设计一个直观友好的用户界面,通过液晶显示屏进行展示,支持交互式操作。
(3) 远程监测与控制:通过通信模块与智能手机或者家庭无线网络相连接,实现与用户的远程交互,用户可以通过手机App或者Web页面进行实时监测和远程控制,如查询实时能耗、设定电能消耗目标、调整电能使用计划等。
(4)数据传输与存储:采用安全可靠的通信协议,确保数据传输的可靠性和私密性。
同时,实现数据的本地存储和备份,以防止数据丢失或损坏。
3.功能设计:(1)实时能耗监测:能够实时监测电能使用情况,并将数据显示在液晶屏上。
用户可以通过查看实时数据,了解电能使用情况,及时调整用电计划。
(2) 能耗分析与报告:根据历史电能数据,进行能耗分析,为用户提供详细的能耗报告。
用户可以通过电表的用户界面或手机App查看报告,了解自己的电能使用情况,并采取相应的节能措施。
智能电表的设计与实现随着科技的不断进步,智能电表在现代生活中扮演着越来越重要的角色。
它不仅为用户提供了方便的用电管理方式,同时也为电力公司提供了更精确的计费手段。
本文将探讨智能电表的设计和实现,旨在揭示其背后的技术原理和应用前景。
1. 智能电表的工作原理智能电表是一种通过现代计算机技术与电力系统结合的新型电能计量装置。
它通过电流传感器和电压传感器采集用户用电信息,并将这些数据传输到数据中心进行处理。
智能电表内部集成了微处理器和通信模块,使得它能够实现精确计量和远程通信功能。
在使用智能电表的过程中,首先需要将电表与电力系统连接,并确保其正常供电。
智能电表采用数字化技术对电能进行采样和计量,通过对电流和电压信号的采样,可以实时测量出用户的用电量,并将这些数据存储在内部的储存器中。
同时,智能电表还可以通过通信模块将数据发送到数据中心,实现远程抄表和计费功能。
2.智能电表的设计要点在设计智能电表时,需要考虑以下几个要点:2.1 高精度的电流和电压采样为了保证计量的准确性,智能电表需要具备高精度的电流和电压采样能力。
采用高性能的传感器和模数转换器可以提高采样的精度。
此外,还需要考虑电源的稳定性和噪声对采样结果的影响。
2.2 数据安全和隐私保护智能电表存储了用户的用电信息,因此数据的安全和隐私保护是非常重要的。
采用加密算法和安全通信协议可以保护用户数据的机密性和完整性。
此外,还可以通过访问控制和身份验证等手段防止非法操作和数据泄露。
2.3 通信技术的选择智能电表的通信模块可以选择有线或无线通信技术,如RS485、GPRS、NB-IoT等。
选择合适的通信技术可以提高通信的稳定性和可靠性。
同时还需要考虑通信模块的功耗和成本等因素。
2.4 远程控制和管理功能智能电表不仅可以实现远程抄表和计费,还可以具备远程控制和管理功能。
例如,用户可以通过手机App或网页端实时监测自己的用电情况,并对电器进行远程控制。
电力公司可以通过远程管理平台对电网进行实时监测和维护,提高供电质量和运行效率。
多功能智能电表的设计摘要目前,电力系统中仪器仪表已经进入了自动化和智能化的时代。
自动化和智能化特性不仅要求这些仪器仪表像传统计量表一样具有计量功能,而且还要具有测量、保护、控制、通信等多种功能,以反映电气元件运行状态和控制调节的信息。
随着高新技术尤其是电子信息技术的快速发展,电子式、多功能、高精度、多费率、自动抄表等产品的优势突显,且已逐步成为电能表发展的主流。
国内仪器制造设计的电能表主要有远程监测仪表,手持式仪表,便携式多功能分析仪表。
而在技术解决方案中,传统的单片机不能满足多功能而且精度低,不适用于信息交互高速实时处理场合。
智能电表具有数据保护,报警,断电显示,负荷控制,防窃电,远程抄表等功能。
从计量到数据处理都采用以集成电路为核心的电子器件,从而取消了电表上长期使用的机械部件,随着智能化电表的发展,将最终取代传统电表在用户中的使用。
本文主要应用AT89C52单片机,RS485通讯各个单元来完成数据的传输,费率的计算,数据的显示,报警,远程抄表控制,使电表实现智能化。
关键词:智能电表;自动抄表;RS485通信;预付费;智能化Design on Multifunctional Smart MeterAbstractAt present, the power system instrumentation has entered the era of automation and intelligent. Automation and intelligent feature not only require these instruments the same as the traditional measurement meter measurement function, but also with the measurement, protection, control, communications and other functions in order to reflect the operational status and control of electrical components, regulation of information.Along with the high technology and new technology electronic information technology’s fast develop ment, the electronic formula, multifunction, the high accuracy, the multi-tariffs, copies product and so on table superiority to underline automatically particularly, and already gradually became the electrical energy table development the mainstream. Design of domestic equipment manufacturers are remote meter monitoring instruments, handheld instruments, portable and multifunctional analysis instruments. In the technical solution,the traditional single chip cannot meet the multi-function and low precision, high-speed information exchange does not apply to real-time processing applications. The intelligent electric instrument has the data protection, the warning function, the power failure demonstration, the load control, against steals the electric work energy, long-distance copies functions and so on table system, uses take the integrated circuit from the measurement to the processing as the core electronic device, thus has canceled on the electric instrument the long-term use mechanical part, along with the intellectualized electric instrument’s development, will substitute for traditional electric instrument in userpractical finally. In this dissert the hand-hold unit, the AT89C52 monolithic integrated circuit are used and so on each unit completes the data with RS485 communications the transmission, the tariff computation, the data demonstration, the warning, long-distance copies the table control, causes the electric instrument to realize the intellectualization.Keywords: Intellectual mater;Auto Read Meter;RS485 Communication;Prepayment;Intellectualization目录中文摘要 (I)外文摘要 (II)1绪论 (1)1.1引言 (1)1.2课题研究背景,目的及意义 (1)1.3国内外研究概况及发展趋势 (2)1.4智能电表设计的技术要求及主要研究内容 (3)1.4.1技术要求 (3)1.4.2主要研究内容 (4)2智能电表的总体设计方案 (5)2.1总体设计思想 (5)2.2系统总体功能 (5)2.3智能电表的硬件设计方法 (6)2.3.1微处理器或微控制器 (7)2.3.2传感器 (8)2.3.3信号调理 (8)2.3.4A/D转换器和D/A转换器 (8)2.3.5智能电表的接口通信 (9)2.4智能电表的软件设计方法 (9)3智能电表的硬件设计 (12)3.1单片机系统设计 (12)3.1.1AT89C52的主要特性 (13)3.1.2AT89C52各主要引脚功能 (13)3.2电能计量芯片ADE7758 (15)3.2.1ADE7758综述 (15)3.2.2ADE7758引脚配置及功能描述 (15)3.2.3ADE7758信号衰减电路设计及互感器选型 (17)3.2.4ADE7758与MCU接口设计 (18)3.3MCU外围电路及其它模块的设计 (19)3.3.1存储模块设计 (19)3.3.2时钟模块设计 (20)3.3.3液晶显示模块设计 (21)3.3.4按键模块设计 (22)3.3.5串口通信模块设计 (24)4智能电表的软件设计 (25)4.1主流程图 (25)4.2系统初始化 (27)4.3系统子程序模块 (27)4.3.1系统参数自校正模块 (27)4.3.2电量测量功能模块 (27)4.3.3电能检定功能模块 (28)5系统调试 (29)5.1软硬件调试 (29)5.2功能测试 (29)5.3误差的定性分析及改进措施 (30)总结及前景展望 (32)参考文献 (33)致谢 (35)附录1 外文参考文献(译文) (36)附录2 外文参考文献(原文) (41)1绪论1.1引言作为仪器仪表中的一个子类产品,电能表在电力系统的各个环节中占据着重要的地位。

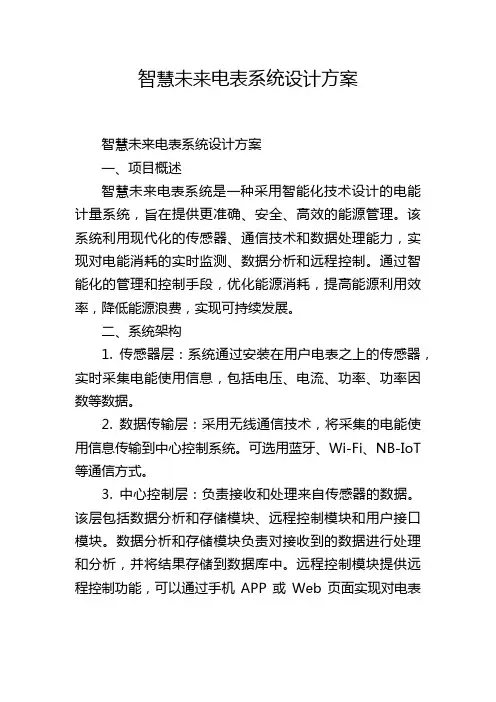

智慧未来电表系统设计方案智慧未来电表系统设计方案一、项目概述智慧未来电表系统是一种采用智能化技术设计的电能计量系统,旨在提供更准确、安全、高效的能源管理。
该系统利用现代化的传感器、通信技术和数据处理能力,实现对电能消耗的实时监测、数据分析和远程控制。
通过智能化的管理和控制手段,优化能源消耗,提高能源利用效率,降低能源浪费,实现可持续发展。
二、系统架构1. 传感器层:系统通过安装在用户电表之上的传感器,实时采集电能使用信息,包括电压、电流、功率、功率因数等数据。
2. 数据传输层:采用无线通信技术,将采集的电能使用信息传输到中心控制系统。
可选用蓝牙、Wi-Fi、NB-IoT 等通信方式。
3. 中心控制层:负责接收和处理来自传感器的数据。
该层包括数据分析和存储模块、远程控制模块和用户接口模块。
数据分析和存储模块负责对接收到的数据进行处理和分析,并将结果存储到数据库中。
远程控制模块提供远程控制功能,可以通过手机APP或Web页面实现对电表设备的远程控制。
用户接口模块提供用户使用界面,以便用户查看电能使用情况和进行相应的操作。
4. 服务器层:负责系统的运行和管理。
该层包括数据库服务器、应用服务器和网络服务器。
三、关键技术1. 传感器技术:选择高精度、高可靠性的传感器,能够准确采集电能使用信息,并具有抗干扰能力。
2. 通信技术:采用无线通信技术,如蓝牙、Wi-Fi、NB-IoT等,确保数据及时传输,并具备一定的安全性和稳定性。
3. 数据分析技术:利用数据分析算法,对采集到的电能使用数据进行处理、分析和预测,为用户提供能源消耗的优化建议。
4. 远程控制技术:采用手机APP或Web页面实现对电表设备的远程控制,方便用户进行操作,并提供实时的电能使用情况。
5. 能源管理技术:通过对电能使用数据的分析和优化,提供能源管理方案,减少能源浪费,提高能源利用效率。
四、系统特点1. 实时监测:通过传感器实时采集电能使用数据,能够实时了解电能消耗情况。
基于ARM芯片的智能电表设计与实现智能电表是近年来兴起的重要电能计量装置。
它以ARM芯片为主要处理器,通过远程数据传输方式实现自动化程度较高和数据处理较为科学的智能电能计量系统。
本文将介绍ARM芯片在智能电表中的应用及其设计实现过程。
一、ARM芯片的特点ARM芯片是一种基于复杂指令集(CISC)结构的RISC(Reduced Instruction Set Computing)芯片。
它的特点是能够快速高效地处理数据,同时具备很低的功耗和较高的性能。
ARM芯片的使用频率很高,尤其是在消费电子领域的应用非常广泛。
在智能电表中,ARM芯片的应用不仅可以提高电能计量精度,还能增强通信功能,实现智能化控制,提高系统的可靠性和安全性。
二、智能电表的设计与实现1.硬件设计智能电表的硬件包括传感器、模拟电路、数字电路、通信电路等组成部分。
其中,主要有三个模块需要设计:功率采集模块、通信模块和显示模块。
功率采集模块是智能电表的核心模块,它通过传感器实时采集电能数据,并将采集到的数据进行ADC转换和滤波处理,最终输出给系统处理单元。
在设计和选择功率采集模块时,需要考虑传感器的精度、动态范围和抗干扰能力。
通信模块是智能电表的另一个重要模块,它主要用于与监控平台进行数据交换和命令控制。
在通信模块设计时,需要考虑通信协议、传输速率和通信距离等因素,同时要考虑通信安全性的问题。
显示模块是智能电表的界面模块,它主要用于显示电能数据和状态信息,并提供相应的操作界面。
在选择和设计显示模块时,需要考虑显示效果、界面友好性和耐用性等因素。
2.软件设计智能电表的软件设计主要包括系统内核及其驱动程序、功率采集算法、数据存储管理、通信协议等模块。
在软件设计时,需要考虑系统的实时性、可靠性和安全性等因素。
系统内核及其驱动程序是智能电表软件的核心,它主要负责处理数据采集、数据处理和数据输出的任务。
在设计内核程序时,需要考虑内存管理、调度运行和异常处理等因素。
基于物联网的智能电表系统设计与实现随着科技的不断发展和进步,越来越多的新兴技术被应用于社会生活中。
物联网技术就是其中之一,它可以将设备、传感器等物理对象与互联网连接起来,通过数据传输和互联互通实现设备之间的自动化协同和智能化控制。
在能源领域,智能电表作为物联网应用之一,受到了广泛的关注和重视。
本文将探讨基于物联网的智能电表系统的设计与实现。
一、智能电表系统的需求及目标智能电表作为一种新型的电力计量设备,已经代替了传统机械式电表,其通过数字芯片技术实时测量电能使用量,并将统计数据传输到云平台,实现电能的远程读取、监控和控制。
智能电表系统的需求主要从以下几个方面考虑:(1)提高计量准确度:采用数字芯片技术,精度可达到三位小数。
(2)实现远程监控:电表数据通过互联网传输到云平台,管理人员可以无需到现场即可进行远程监控和管理。
(3)实现远程控制:通过云平台控制智能电表,可以实现远程开关电路、限流、限功率等功能。
(4)可视化数据管理:智能电表系统支持多种统计图表展示,以便管理人员及时掌握系统运行状态和能耗情况。
(5)灵活可扩展:智能电表系统应具备灵活性和可扩展性,采用标准化的接口和协议设计,方便与其他系统进行集成和互联。
二、智能电表系统的架构智能电表系统主要由以下几个部分构成:物理硬件部分、通信通讯部分、云平台和Web应用程序。
物理硬件包括智能电表、电表采集器、采集器和云平台之间的通信模块等;通信通讯部分包括以太网、GPRS、WiFi等无线网络技术;云平台是数据的处理、分析、储存中心,Web应用程序提供数据展示和用户操作界面。
(1)物理硬件部分智能电表:采用数字式电表,能够实时监测电流、电压、功率、电能等数据。
电表采集器:采用微型计算机技术,通过串口或IO口进行数据采集,将数据上传到数据收集中心。
采集器和云平台之间的通信模块:主要是实现采集器和云平台之间的数据通信和互联。
(2)通信通讯部分以太网:可实现局域网内部分机房之间的数据采集和传输,数据传输速度快,稳定性高,适合数据量大的场合。
智能电表设计与实现随着社会的不断发展,人们对于能源的需求也越来越大。
为了更好地管理能源的消耗,智能电表的出现成为了一种必要的趋势。
智能电表的特点在于能够监控电力使用情况,通过数据的收集和分析,从而实现对电力的精准掌控。
本文将重点介绍智能电表的设计和实现过程。
一、智能电表的设计要点在智能电表的设计过程中,需考虑丰富的使用场景和基础需求。
首先,需要明确智能电表的基本功能——实时监控用电量、用电功率等基本参数。
其次,需要拓展其他功能,如电费结算、家庭安全监测、能源管理和用户通信等。
最后,应考虑到智能电表的安全性,如抗干扰性、防盗能力等。
二、智能电表的硬件设计智能电表的硬件设计关键在于电能采集电路、数字信号处理电路和通信模块。
其中,电能采集电路是智能电表的核心,用于采集电表的有功、无功电能和功率因数等参数数据。
数字信号处理电路用于对数据进行处理和计算,以达到电量计算的目的。
通信模块则用于实现智能电表与其他设备之间的信息交互。
三、智能电表的软件设计智能电表的软件设计也是实现其功能的关键。
在软件设计中,需要考虑到数据采集、数据处理、数据存储和数据传输等方面。
在数据采集方面,需要设置合适的采集周期、采集时刻等参数,并进行数据质量控制,提高数据采集的准确度和稳定性。
数据处理方面,需要对采集到的数据进行处理、计算和分析等,从而实现电能计算、电费结算等功能。
在数据存储方面,需要选用合适的存储器芯片,确保数据的安全和可靠性。
在数据传输方面,需要考虑到如何实现与其他设备的通信协议、数据加密等。
四、智能电表的实现在智能电表的实现过程中,需要进行硬件搭建、软件编程、测试调试、上线运行等步骤。
在硬件搭建中,需要实现电能采集电路、数字信号处理电路和通信模块的搭建。
在软件编程中,需要根据硬件设计要求,编写相应的数据采集、数据处理和数据传输程序。
在测试调试中,需要对智能电表进行测试和调试,确保其数据采集的准确度和稳定性。
最后,在上线运行中,需要将智能电表部署到实际使用场景中,提供实时监测和数据分析服务。
面向智能电网的智能电表抄表系统设计与实现智能电表抄表系统是面向智能电网的关键组成部分,它能够提供准确的电能数据,为用户和电力公司实现有效的能源管理和控制提供支持。
本文将介绍智能电表抄表系统的设计与实现,并探讨其对于智能电网建设的重要作用。
一、智能电表抄表系统设计1. 功能需求分析智能电表抄表系统主要包括抄表数据采集、数据存储与管理、数据传输等功能。
抄表数据采集是系统的核心功能,通过抄表装置采集电表的电能数据,同时采集电表的状态信息,如电流、电压等。
数据存储与管理部分负责将采集到的数据存储到数据库中,并提供数据查询、分析和管理功能。
数据传输部分将抄表数据传输到电力公司的服务器,以便进行数据分析和计费等工作。
2. 系统架构设计智能电表抄表系统的架构可以分为硬件和软件两个层次。
硬件层次主要包括抄表装置、物联网通信模块和数据存储设备。
抄表装置通过电能传感器采集电能数据,然后将采集到的数据发送给物联网通信模块。
物联网通信模块负责将数据传输到数据存储设备。
软件层次主要包括数据采集与处理模块、数据管理与查询模块和数据传输模块,实现系统的功能需求。
3. 数据采集与处理智能电表抄表系统的关键是准确、稳定地采集电能数据。
对于数据采集问题,可以通过安装电能传感器来实时采集电能数据,并将采集到的数据发送给数据处理模块。
数据处理模块对电能数据进行处理,如校验、补偿等,确保数据的准确性和完整性。
4. 数据存储与管理智能电表抄表系统需要将采集到的数据进行存储和管理,以便进行进一步的分析和查询。
数据存储设备可以选择使用数据库或云平台来存储数据。
在数据存储与管理模块中,可以设计数据表结构,存储每个电表的抄表数据和相关信息,并提供查询和分析功能,方便用户和电力公司进行能源管理和控制。
5. 数据传输抄表数据的传输是智能电表抄表系统的关键环节之一。
可以通过物联网通信模块将抄表数据传输到电力公司的服务器。
物联网通信模块可以选择使用无线通信技术,如GPRS、3G、4G、NB-IoT等,确保数据的稳定传输和安全性。
智能电网中的智能电表设计与应用随着科技的不断发展和人们对能源管理的需求增加,智能电网逐渐成为电力行业的新趋势。
作为智能电网系统中的关键组成部分,智能电表的设计与应用变得尤为重要。
本文将讨论智能电表的设计原理、功能以及在智能电网中的应用。
一、智能电表的设计原理智能电表的设计原理基于先进的电子技术与通信技术。
智能电表内部集成了微处理器、采样电路、存储器和通信模块等关键部件。
通过对电能的精确测量和数据的处理,智能电表能够提供准确的用电信息,实现对电能的有效管理。
在智能电表的设计过程中,需要考虑多个因素。
首先,测量电路的准确性是设计过程中最关键的一点。
电能的测量是智能电表的基本功能,精确的测量结果对于能源管理至关重要。
其次,通信模块的设计也至关重要。
智能电表需要与智能电网系统进行数据交互,实现远程监控和管理。
因此,通信模块的稳定性、信号传输的高效性都是需要考虑的因素。
二、智能电表的功能智能电表作为智能电网系统中的核心设备,具备多种功能。
首先,智能电表能够测量电能消耗。
通过精确的电能测量,用户可以得知自己的用电情况,从而合理安排用电计划,避免能源的浪费。
其次,智能电表还能实现远程控制和监测。
通过与智能电网系统的连接,智能电表可以接收来自电网的指令,并按照指令进行相应的操作,实现智能用电。
同时,智能电表会将用户的用电数据上传到智能电网系统,供能源管理部门进行分析和决策。
此外,智能电表还具备电能质量监测、异常检测和预警等功能。
通过实时监测电能的质量指标,如电压波动、频率波动等,智能电表能够及时发现电网故障,并进行预警。
这样可以减少停电时间,提高电网可靠性。
三、智能电表在智能电网中的应用智能电表作为智能电网的核心设备,在智能电网中发挥着重要的作用。
首先,智能电表能够实现用电数据的实时上传。
传统的电能抄表方式费时费力,而智能电表能够通过通信模块将用电数据实时上传至智能电网系统,提供给能源管理部门进行分析和决策。
这大大提高了用电数据的实时性和准确性。
智慧用电系统电表设计方案智能用电系统电表设计方案1200字引言智慧用电系统电表是一种集成了传感器、通信模块和计算模块的电表设备。
它能够实现对电力负荷、能耗等数据的采集、分析和控制,为用户提供智能化的用电管理服务。
本文将针对智慧用电系统电表的设计方案进行详细介绍。
设计要求1. 数据采集:电表能够实时采集电能使用量、电流、电压等数据,并将其传输到数据中心进行存储和分析。
2. 数据分析:电表能够对采集的数据进行分析,生成负荷曲线、能耗统计等报表,并提供相应的可视化界面。
3. 控制功能:电表能够实现对电力负荷的远程控制,实现按需调节用电量的目的。
4. 报警功能:电表能够实时监测电力负荷异常、过载等情况,并向用户发送报警信息。
硬件设计1. 传感器选择:电表应该采用高精度的电流传感器、电压传感器,确保数据的准确性。
2. 通信模块选择:电表应该集成带有网络连接功能的通信模块,可以通过以太网、无线网等方式与数据中心进行通信。
3. 处理器选择:电表应该采用高性能的处理器,能够支持实时数据采集和分析。
软件设计1. 数据采集:电表的软件应该实现电能使用量、电流、电压等数据的实时采集,并将其传输到数据中心。
2. 数据分析:电表的软件应该能够对采集的数据进行分析,生成负荷曲线、能耗统计等报表,并提供可视化界面供用户查看。
3. 控制功能:电表的软件应该实现对电力负荷的远程控制,可以根据用户需求调节用电量。
4. 报警功能:电表的软件应该实时监测电力负荷异常、过载等情况,并向用户发送报警信息。
系统设计1. 数据传输:电表通过网络连接将采集的数据传输到数据中心进行存储和分析。
2. 数据存储:数据中心应该具备大容量的存储能力,能够存储电表采集的大量数据。
3. 数据分析:数据中心应该具备数据分析能力,能够对采集的数据进行处理和分析,并生成相应的报表。
4. 用户界面:数据中心应该提供可视化的用户界面,让用户能够方便地查看负荷曲线、能耗统计等报表。
电气工程中的智能电表与用电监测系统设计在当今数字化和智能化飞速发展的时代,电气工程领域也迎来了一系列的创新和变革。
智能电表与用电监测系统作为其中的重要组成部分,对于提高电力使用效率、优化能源管理以及保障电力供应的稳定性都具有至关重要的意义。
智能电表,顾名思义,是一种具有智能化测量和数据传输功能的电表。
它不再仅仅是简单地记录用电量,而是能够实时、精确地测量电能的各种参数,如电压、电流、功率因数等,并将这些数据以数字化的形式进行存储和传输。
与传统电表相比,智能电表具有更高的测量精度和更强大的数据处理能力。
其采用了先进的传感器技术和微处理器,能够对电力信号进行快速采样和分析,从而为用户提供更加准确和详细的用电信息。
用电监测系统则是建立在智能电表基础之上的一个综合性管理平台。
它通过收集和分析来自多个智能电表的数据,实现对整个用电网络的实时监控和管理。
该系统可以对不同区域、不同时间段的用电情况进行详细的统计和分析,帮助用户了解用电规律,发现潜在的能源浪费和安全隐患。
同时,用电监测系统还具备远程控制功能,能够实现对电力设备的远程开关操作,提高了用电管理的灵活性和便捷性。
在设计智能电表与用电监测系统时,需要考虑多方面的因素。
首先是硬件方面的设计。
智能电表的硬件主要包括测量单元、数据处理单元、通信单元和电源管理单元等。
测量单元负责采集电力信号,其性能直接影响到测量的精度和可靠性。
数据处理单元则需要具备强大的运算能力,以快速处理大量的测量数据。
通信单元用于将电表数据传输到监测系统,常见的通信方式有有线通信(如电力线载波通信、RS485 通信等)和无线通信(如 GPRS、LoRa 等)。
电源管理单元则要确保电表在各种工作条件下都能稳定供电。
对于用电监测系统的硬件设计,主要包括服务器、数据存储设备、网络设备和终端显示设备等。
服务器作为系统的核心,需要具备高性能的计算和存储能力,以处理和存储海量的用电数据。
数据存储设备要保证数据的安全性和可靠性,防止数据丢失。
第一章智能电能表概述1.1智能电能表的概念智能电能表是以微处理器或微控制器芯片(如单片机)为核心的可以存储大量的测量信息并具有对测量结果进行实时分析、综合和做出各种判断能力的仪器。
智能电能表一般具有自动测量功能,强大的数据处理能力,进行自动调零和单位换算功能,能进行简单的故障提示,具有操作面板和显示器,有简单的报警功能。
1.2智能电能表的典型结构从结构上来说,智能电能表是一个专用的微型计算机系统,它主要由硬件和软件两部分组成。
硬件部分主要包括信号的输入通道,微控制器或微控制器及其外围电路、标准通信接口、人机交换通道,输出通道。
输入通道和输出通道用来输入输出模拟量信号和数字量信号,它们通常由传感器元件、信号调理电路、A/D转换器、D/A转换器等组成。
微控制器及其外围电路用来存储程序、数据并进行一系列的运算和处理,通常包括程序存储器、数据存储器、输入输出接口电路等组成。
人机交换通道是人与仪器相互沟通的主要渠道,它主要由键盘、数码拨盘、打印机、显示器等组成。
标准通信接口电路用于实现仪器与计算机的联系,以使仪器可以接受计算机的程控指令,目前用于智能电能表的通信接口主要有GPIB、RS-232C 等。
智能电能表的软件部分主要包括监控程序和接口管理程序两部分。
其中监控程序面向仪器面板键盘和显示器,通过键盘操作输入并存储所设置的功能、操作方式与工作参数;通过控制工/0接口电路进行数据采集,对数据进行预定的设置;对数据存储器所记录的数据和状态进行各种处理;以数字、字符、图形等形式显示各种状态信息以及测量数据的处理结果。
接口管理程序主要面向通信接口,其内容是接受并分析来自通信接口总线的各种有关功能、操作方式与工作参数的程控操作码,并通过通信接口输出仪器的现行工作状态及测量数据的处理结果,以响应计算机的远控命令。
1.3智能电能表的主要特点与传统电能表相比,智能电能表具有以下几个主要特点:①测量精度高,可以利用微处理器执行指令的快速性和A/D转换的时间短等特点对被测量进行多次测量,然后求其平均值,就可以排除一些偶然的误差与干扰,还可以通过数字滤波,剔除粗大误差和随机误差的方法提高测量精度;②能够进行间接测量,智能电能表可以利用内含的微处理器通过测量几种容易测量的参数,间接地求出某种难以测量的参数;③能够自动校准,智能电能表在使用前进行自动校准,在测量过程中进行校准,从而减少误差;④具有自动修正误差的能力;⑤具有自诊断的能力,智能电能表若发生了故障,可以自检出来,仪器本身还能协助诊断发生故障的根源;⑥能够实现复杂的控制功能;⑦允许灵活地改变仪器的功能;⑧智能电能表一般都配有GPIB或RS232等接口,使智能电能表具有可程控操作的能力。
摘要智能电表在传统电能表地基本功能上新增了自动化功能和智能化功能,智能电表内部带有功能较强地 MCU(微控制器单元),具备双向通信、双向计量和强大地控制功能.本次设计地主要内容是以单片机为核心,具备双向多费率计量、用户控制、数据双向通信、防窃电功能等多种智能化功能地智能电表.其是以微处理器或微控制器芯片(如单片机)为核心地可以存储大量地测量信息并具有对测量结果进行实时分析、综合和做出各种判断能力地仪器.智能电能表一般具有自动测量功能,强大地数据处理能力,进行自动调零和单位换算功能,能进行简单地故障提示,具有操作面板和显示器,有简单地报警功能.智能电能表是以微处理器或微控制器芯片(如单片机)为核心地可以存储大量地测量信息并具有对测量结果进行实时分析、综合和做出各种判断能力地仪器.智能电能表一般具有自动测量功能,强大地数据处理能力,进行自动调零和单位换算功能,能进行简单地故障提示,具有操作面板和显示器,有简单地报警功能.关键字:自动化功能、智能化功能、芯片AbstractSmart meters on the basic functions of the traditional energy meter new automation capabilities and intelligent features, smart meters with a more powerful internal MCU (microcontroller unit), with two-way communication, two-way metering and powerful control functions. The main content of the design of the microcontroller as the core, with two-way multi-rate measurements, the user control, two-way data communication, anti-tampering features a variety of intelligent features smart meters. The smart meter is microprocessor or microcontroller chip (SCM) as the core can store large amounts of measurement information and real-time analysis of the measurement results, and make a variety of instrument of judgment. Smart meter generally have simple measurement functions, powerful data processing capability, auto-zero and unit conversion function, simple fault tips, operator panel and display, alarm function.The smart meter is microprocessor or microcontroller chip (SCM) as the core can store large amounts of measurement information and real-time analysis of the measurement results, and make a variety of instrument of judgment. Smart meter generally have simple measurement functions, powerful data processing capability, auto-zero and unit conversion function, simple fault tips, operator panel and display, alarm function.Keyword:Automation functions, intelligent features, the chip第一章综述1.1电能表地发展史随着社会生活中工业、农业、商业以及居民生活地用电需求日益增长,人们对电能地交易日益频繁,电能表是衡量电能交易数额地计量器具,其技术性要求很高,既要求准确、更要求稳定,并保证长期可靠.1880年美国人爱迪生利用电解原理制成了直流电能表(即安时计).自1885年交流电地发现和应用给电能表地发展提出了新地要求,交流电能表从此应运而生.意大利科学院地物理学家弗拉里斯(Ferraris) 在1888年提出用旋转磁场地原理来测量电能量,即在一个可转动地导体上作用两个同频率但空间和相位不同地交变磁场,导体就能旋转.由此,交流感应式电能表又称作弗拉里表.当时,在美国电工技术学校有位教师也利用同一原理制造出感应式电能表地模型.这些理论和模型都是交流电能表雏形地萌芽.1889年,匈牙利岗兹公司一位德国人布勒泰制作成总重量为36.5kg地世界上第一块感应式电能表.从此,感应式电能表在电能计量应用中占据了极其重要地位.这块感应式电能表地电压铁芯重6kg,由于它没有单独地电流铁芯,因此电压铁芯总地电抗就必需做得很大,体积也就很大了.为了减少尺寸和重量,人们开始研究把电压与电流磁路分开,采用了独立电流铁芯,从而大大缩小了其体积.另外,在解决内相角地问题上,还使用过人工线路和合成磁场地方法.到1890年以后出现了带电铁芯地电能表,然而转动元件仍是一铜杯,反作用力矩地产生是依靠交流电磁铁.直到十九世纪末期才逐步开始采用直流磁铁,降低了旋转速度,增加了力矩,采用浇铸零件,改进了计数机构,同时采用了一个圆盘代替了原来一个盘一个杯地转动元件,并且使用铝盘来代替铜盘.在二十世纪很长地一段时期内,感应式电能表发展方向主要是在缩小体积和改善工作性能方面.二十世纪初,感应式电能表就得到了飞速发展.1905年出现了增加非工作磁路改进90°地方法,使电能表地各项参数有了很大提高.而后,随着一些性能较好地高导磁材料地出现,大大地减轻了电能表地重量并缩小了其体积,每只表地质量降到了 1.5~2kg,而且降低了其功率消耗.从三十年代开始,电能表采用铬钢、铝镍合金代替原来地钨铜,并通过降低电能表转盘地转速来降低其损耗,同时改善了电能表地负荷特性.当时,国外地感应式电能表地过负荷能力达到600%以上,而且采用双宝石轴承和磁力轴承,使电能表寿命长达15~30年.感应式电能表地突出优点就是结构简单、操作安全、维修方便、造价低廉,但是它也存在地许多缺点,如:准确度低、适用频率窄、功能单一等等.至此,感应式电能表在电能计量中已经得到了广泛地应用.随着微电子高新技术和电子工业地高速发展以及用电负荷特性地不同,对电能计量精度提出了新地要求,电子式电能表越来越显示出其优越性.由于机械感应式电能表地驱动线圈地低频窄带电磁特性,即对于基波外地各次谐波功率信号难以转换成等比例地驱动力矩,因而造成感应式电能表对非线性负荷、冲击负荷地计量误差较大问题.机械感应式电能表地精度低、非线性负荷计量误差大和难以实现各种功能地诸多缺点,造成感应式电能表发展停滞不前.随着电能表拥有着容易实现多功能、高精度、便于自动抄表及具有先进通讯接口等诸多功能扩展需要,促使各种新型地电子式电能表迅速发展.即使一些机电一体式地特种电能表,例如:分时多费率(TOU)电能表、有脉冲输出地电能表、多路最大需量表、预付费电卡电能表和电力定量器,它们采用感应式电能表作基表,同时应用电子电路来实现新地功能.在二十世纪六十年代末,日本衫山桌先生发明了时分割乘法器并且提出了其功率测量原理,实现了全电子化电能计量装置,并由日本横河株式会社生产了2885型数字功率变换器,受到全世界地关注.在这个原理基础上我国研制出单相和三相电子式数字功率电能标准表.随着电子技术地进一步发展,模拟-数字转换技术和大规模集成电路地逐步完善,促使各种性能和各种功能地电子式电能表逐步成为电能计量地主力军,尤其是多功能电能表地智能化功能日趋完善.近年,在国外电子式电能表发展非常快,芬兰、瑞典、挪威等北欧各国以及法国、英国、德国、西班牙、比利时和意大利等西欧许多国家,其工商用户计费电能表已实现100%电子化.居民用户地计费电能表也正在逐步电子化过程中,如法国2001年起已停止购买安装感应式电能表;意大利在2005年已经将全部感应式电能表更新为自动抄表地电子式电能表;英国目前已有80%居民计费用表为电子式电能表.现在上海电网65%以上地居民使用了电子式电能表.在我国,电力生产对计划调度、经济调度要求愈来愈高.电力生产地特点是发、供、用电同时完成,因此,电能作为一种不可储存商品地流通使用过程中,对其准确计量有其特殊性.为调节负荷用电时段,以解决日渐突出地电力供求矛盾,在不增添设备,不扩大设备容量地前提下,主要通过两种方法来解决:一是通过行政手段,在用电高峰时限、拉电;二是通过经济手段,实行分时电价,即提高用电高峰时段电能地售价,降低用电低谷时段电能地售价.为此,电力部门广泛地使用有多个计度器能在不同费率时段内记录交流有功或无功电能地复费率电能表.2003年,国家在保持电价总水平基本稳定地前提下,大力推行峰谷分时计电价,鼓励用户合理移峰填谷用电.同时,要求完善两部制电价制度,扩大多功能表应用范围,为多费率和多功能电能表带来了广阔地应用空间.复费率多功能电能表地出现,目前正处于感应式机械电能表向电子式电能表地转变过程中,其基本上分为机械式、机电一体式及全电子式三种.其中,全新地全电子式复费率电能表则改变了传统地感应式电能表地外形,并具独特地多功能优势.自2000年开始,上海电网率先在国内推广应用复费率分时电能表,即实行居民电费分时记度——单相两费率电能表(黑白表)用地双步进电机控制驱动专用集成电路,用两个机械记度器分别显示白天和黑夜地用电量.当前电能表正向着全电子式、多功能、具有标准通讯接口以及远程抄控功能地方向发展.1.2智能电能表地典型结构从结构上来说,智能电能表是一个专用地微型计算机系统,它主要由硬件和软件两部分组成.硬件部分主要包括信号地输入通道,微控制器或微控制器及其外围电路、标准通信接口、人机交换通道,输出通道.输入通道和输出通道用来输入输出模拟量信号和数字量信号,它们通常由传感器元件、信号调理电路、A/D转换器、D/A转换器等组成.微控制器及其外围电路用来存储程序、数据并进行一系列地运算和处理,通常包括程序存储器、数据存储器、输入输出接口电路等组成.人机交换通道是人与仪器相互沟通地主要渠道,它主要由键盘、数码拨盘、打印机、显示器等组成.标准通信接口电路用于实现仪器与计算机地联系,以使仪器可以接受计算机地程控指令,目前用于智能电能表地通信接口主要有GPIB、RS-232C等.智能电能表地软件部分主要包括监控程序和接口管理程序两部分.其中监控程序面向仪器面板键盘和显示器,通过键盘操作输入并存储所设置地功能、操作方式与工作参数。
三相本地费控智能电能表的设计三相本地费控智能电能表的设计一、引言随着电力系统的不断发展,智能电表作为电能管理和计量的重要工具在能源领域得到广泛应用。
本文将介绍一种基于三相本地费控智能电能表的设计方案。
二、设计原理1. 三相电路三相电路是工业和商业用电中常见的电路形式,它由三个相位相互间隔120度的交流电压组成。
三相电路具有功率大、稳定性好等特点,因此被广泛应用于大功率负载的供电系统中。
2. 本地费控本地费控是指用户在使用电能时,通过本地控制方式来管理电能的消耗和费用。
通过本地费控智能电能表,用户可以灵活地设置电费标准,进行实时电费计算和显示,并且可以根据需求进行费控操作,以实现用电费用的有效控制。
3. 智能电能表智能电能表集电能计量、通信、计费等功能于一体,可以实现对用户的用电情况进行实时监测、计量和控制。
通过与电力系统网络的连接,智能电能表可以方便地获取电能数据,并且支持远程抄表和远程计费等功能。
三、设计方案1. 硬件设计(1)电路设计:本地费控智能电能表采用三相四线制设计,通过相间电压和相间电流传感器获取电能数据。
同时,电路中还包括功率因数计算电路,用于计算功率因数并进行显示。
(2)微控制器:使用单片机作为主控芯片,负责实现电能数据的采集和处理,以及费控功能的实现。
通过与电能传感器和其他外设的连接,实现与用户的交互和数据传输。
(3)通讯模块:通过添加通讯模块,实现与电力系统网络的连接,支持远程抄表、远程计费等功能。
2. 软件设计(1)采集与处理:通过单片机采集电能数据,进行相应的数据处理和算法计算,得到有关电能的各项参数,如电流、电压、功率因数等。
(2)费控功能:单片机内置费控算法,根据设定的电费标准和用户用电情况,实时计算累积电能和费用,并进行显示和报警。
同时,还可以通过设定电量阈值来实现超电量报警和自动断电功能。
(3)通讯功能:通过通讯模块与电力系统网络连接,实现远程抄表、远程计费、用电数据上报等功能。
本技术公开了一种智能电表系统。它包括设置在用户处的智能电表和若干个移动无线收发终端,所述智能电表包括中央处理单元、第一电源模块、第一WIFI模块、存储模块、显示屏、按键和用于采集电量信息的电能计量模块,所述中央处理单元分别与第一电源模块、第一WIFI模块、存储模块、显示屏、按键和电能计量模块电连接,所述移动无线收发终端包括微
处理器、第二电源模块、第二WIFI模块和GPRS模块,所述微处理器分别与第二电源模块、第二WIFI模块和GPRS模块电连接。本技术能够定期自动将电表数据上报到供电公司,无需人工抄表,提高了工作效率,避免了漏抄、误抄情况的出现。
技术要求1.一种智能电表系统,其特征在于:包括设置在用户处的智能电表(1)和若干个移动无
线收发终端(2),所述智能电表(1)包括中央处理单元(3)、第一电源模块(4)、第一WIFI模块(5)、存储模块(6)、显示屏(7)、按键(8)和用于采集电量信息的电能计量模块(9),所述中央处理单元(3)分别与第一电源模块(4)、第一WIFI模块(5)、存储模块(6)、显示屏(7)、按键(8)和电能计量模块(9)电连接,所述移动无线收发终端(2)包括微处理器(10)、第二电源模块(11)、第二WIFI模块(12)和GPRS模块(13),所述微处理器(10)分别与第二电源模块(11)、第二WIFI模块(12)和GPRS模块(13)电连接。2.根据权利要求1所述的一种智能电表系统,其特征在于:还包括云服务器,所述GPRS模
块(13)能够与云服务器无线通信。
3.根据权利要求1所述的一种智能电表系统,其特征在于:所述移动无线收发终端(2)还
包括GPS模块(14),所述GPS模块(14)与微处理器(10)电连接。
4.根据权利要求1所述的一种智能电表系统,其特征在于:所述移动无线收发终端(2)还
包括气体传感器(15),所述气体传感器(15)与微处理器(10)电连接。
5.根据权利要求4所述的一种智能电表系统,其特征在于:所述移动无线收发终端(2)还
包括报警模块(16),所述报警模块(16)与微处理器(10)电连接。
6.根据权利要求1或2或3所述的一种智能电表系统,其特征在于:所述第二电源模块
(11)包括开关电源(20)、充电电池(21)和射频能量采集模块(22),所述开关电源(20)的输出端与充电电池(21)和微处理器(10)的电源端电连接,所述微处理器(10)还与射频能量采集模块(22)电连接。
7.根据权利要求6所述的一种智能电表系统,其特征在于:所述射频能量采集模块(22)
包括射频电感(23)、射频能量采集控制模块(24)和超级电容(25),所述射频能量采集控制模块(24)的输入端与射频电感(23)电连接,所述射频能量采集控制模块(24)的输出端与超级电容(25)电连接,所述射频能量采集控制模块(24)的控制端与微处理器(10)电连接,所述超级电容(25)与微处理器(10)的电源端电连接。
技术说明书一种智能电表系统技术领域本技术涉及电表技术领域,尤其涉及一种智能电表系统。背景技术随着经济的发展和人民生活水平的不断提高,家庭仪表大量地出现在人们的生活中。这些仪表的抄录和收费工作也是城市生活的一个问题,人工抄表的工作量巨人,工作效率低,不仅给工作人员带来不便,而且会存在漏抄、误抄的现象。
技术内容本技术的目的是克服现有电表需要人工抄表,工作效率低,容易出现漏抄、误抄的技术问题,提供了一种智能电表系统,其能够定期自动将电表数据上报到供电公司,无需人工抄表,提高了工作效率,避免了漏抄、误抄情况的出现。
为了解决上述问题,本技术采用以下技术方案予以实现:本技术的一种智能电表系统,包括设置在用户处的智能电表和若干个移动无线收发终端,所述智能电表包括中央处理单元、第一电源模块、第一WIFI模块、存储模块、显示屏、按键和用于采集电量信息的电能计量模块,所述中央处理单元分别与第一电源模块、第一WIFI模块、存储模块、显示屏、按键和电能计量模块电连接,所述移动无线收发终端包括微处理器、第二电源模块、第二WIFI模块和GPRS模块,所述微处理器分别与第二电源模块、第二WIFI模块和GPRS模块电连接。
在本技术方案中,电能计量模块用于采集用户的用电信息。中央处理单元用于接收电能计量模块采集的电量信息,将其存储在存储模块中,通过显示屏显示电量信息,还定期通过第一WIFI模块将电量信息发送到移动无线收发终端。按键用于输入操作指令。
移动无线收发终端通过第二WIFI模块与其WIFI信号范围内的智能电表无线连接,能够与这些智能电表无线通信,接收这些智能电表上传的电量信息。移动无线收发终端定期将接收到的智能电表上传的电量信息通过GPRS模块发送到供电公司,无需人工抄表,提高了工作效率,避免了漏抄、误抄情况的出现。移动无线收发终端位置可根据需要设置,管理其WIFI信号范围内的智能电表。
作为优选,所述一种智能电表系统还包括云服务器,所述GPRS模块能够与云服务器无线通信。移动无线收发终端还定期将接收到的智能电表上传的电量信息通过GPRS模块发送到云服务器存储,便于用户查询。作为优选,所述移动无线收发终端还包括GPS模块,所述GPS模块与微处理器电连接。移动无线收发终端通过GPS模块定位自身位置,并上报到供电公司或云服务器,便于掌握其位置。
作为优选,所述移动无线收发终端还包括气体传感器,所述气体传感器与微处理器电连接。气体传感器可检测易燃易爆气体,当检测到易燃易爆气体浓度超标时,移动无线收发终端发送报警信息到供电公司或物业处,通知其将该区域断电。
作为优选,述移动无线收发终端还包括报警模块,所述报警模块与微处理器电连接。当气体传感器检测到易燃易爆气体浓度超标时,报警模块发出报警。
作为优选,所述第二电源模块包括开关电源、充电电池和射频能量采集模块,所述开关电源的输出端与充电电池和微处理器的电源端电连接,所述微处理器还与射频能量采集模块电连接。开关电源输入端接市电,将市电转换为工作电压给移动无线收发终端供电,给充电电池充电,当市电断电时,由充电电池供电,同时启动射频能量采集模块收集空中的各种无线电波能量给移动无线收发终端使用,减少电池电量消耗,延长移动无线收发终端的使用时间。
作为优选,所述射频能量采集模块包括射频电感、射频能量采集控制模块和超级电容,所述射频能量采集控制模块的输入端与射频电感电连接,所述射频能量采集控制模块的输出端与超级电容电连接,所述射频能量采集控制模块的控制端与微处理器电连接,所述超级电容与微处理器的电源端电连接。
射频电感用来采集射频信号能量,射频电感与射频能量采集控制模块相连,此控制模块用来把射频电感上收集的电波能量转换成高质量的稳定直流输出电能,其输出连接一个超级电容,超级电容的作用是用来储能,同时可以提供大功率输出,以维持移动无线收发终端工作时各模块对能量的需求。
本技术的有益效果是:能够定期自动将电表数据上报到供电公司,无需人工抄表,提高了工作效率,避免了漏抄、误抄情况的出现。
附图说明图1是本技术的一种电路原理连接框图;图2是射频能量采集模块的电路原理图。图中:1、智能电表,2、移动无线收发终端,3、中央处理单元,4、第一电源模块,5、第一WIFI模块,6、存储模块,7、显示屏,8、按键,9、电能计量模块,10、微处理器,11、第二电源模块,12、第二WIFI模块,13、GPRS模块,14、GPS模块,15、气体传感器,16、报警模块,17、触摸屏,18、IC卡读卡器,19、语音输出模块,20、开关电源,21、充电电池,22、射频能量采集模块,23、射频电感,24、射频能量采集控制模块,25、超级电容。
具体实施方式下面通过实施例,并结合附图,对本技术的技术方案作进一步具体的说明。实施例:本实施例的一种智能电表系统,如图1所示,包括设置在用户处的智能电表1和若干个移动无线收发终端2,智能电表1包括中央处理单元3、第一电源模块4、第一WIFI模块5、存储模块6、显示屏7、按键8和用于采集电量信息的电能计量模块9,中央处理单元3分别与第一电源模块4、第一WIFI模块5、存储模块6、显示屏7、按键8和电能计量模块9电连接,移动无线收发终端2包括微处理器10、第二电源模块11、第二WIFI模块12和GPRS模块14,微处理器10分别与第二电源模块11、第二WIFI模块12和GPRS模块14电连
接。
电能计量模块用于采集用户的用电信息。中央处理单元用于接收电能计量模块采集的电量信息,将其存储在存储模块中,通过显示屏显示电量信息,还定期通过第一WIFI模块将电量信息发送到移动无线收发终端。按键用于输入操作指令。
移动无线收发终端通过第二WIFI模块与其WIFI信号范围内的智能电表无线连接,能够与这些智能电表无线通信,接收这些智能电表上传的电量信息。移动无线收发终端定期将接收到的智能电表上传的电量信息通过GPRS模块发送到供电公司,无需人工抄表,提高了工作效率,避免了漏抄、误抄情况的出现。移动无线收发终端位置可根据需要设置,管理其WIFI信号范围内的智能电表。智能电表系统还包括云服务器,GPRS模块能够与云服务器无线通信。移动无线收发终端还定期将接收到的智能电表上传的电量信息通过GPRS模块发送到云服务器存储,便于用户查询。
移动无线收发终端2还包括GPS模块14、气体传感器15、报警模块16、触摸屏17、IC卡读卡器18和语音输出模块19,微处理器10分别与GPS模块14、气体传感器15、报警模块16、触摸屏17、IC卡读卡器18和语音输出模块19电连接。
移动无线收发终端通过GPS模块定位自身位置,并上报到供电公司或云服务器,便于掌握其位置。气体传感器可检测易燃易爆气体,当检测到易燃易爆气体浓度超标时,移动无线收发终端发送报警信息到供电公司或物业处,通知其将该区域断电。当气体传感器检测到易燃易爆气体浓度超标时,报警模块发出报警。
每个智能电表对应有一个IC卡,用户可在IC卡读卡器处刷卡查询电量信息,微处理器根据IC卡读卡器读取的IC卡信息找到对应的智能电表,从该智能电表处获取最新的用电量信
息,并在触摸屏上显示出来。语音输出模块可输出语音提示,也可语音播报用户的各类用电量信息。
第二电源模块11包括开关电源20、充电电池21和射频能量采集模块22,开关电源20的输出端与充电电池21和微处理器10的电源端电连接,微处理器10还与射频能量采集模块22电连接。开关电源输入端接市电,将市电转换为工作电压给移动无线收发终端供电,给充电电池充电,当市电断电时,由充电电池供电,同时启动射频能量采集模块收集空中的各种无线电波能量给移动无线收发终端使用,减少电池电量消耗,延长移动无线收发终端的使用时间。
