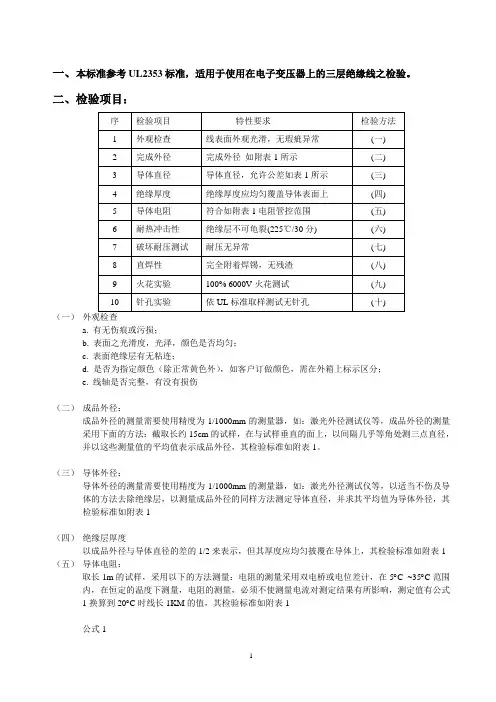

一、本标准参考UL2353标准，适用于使用在电子变压器上的三层绝缘线之检验。

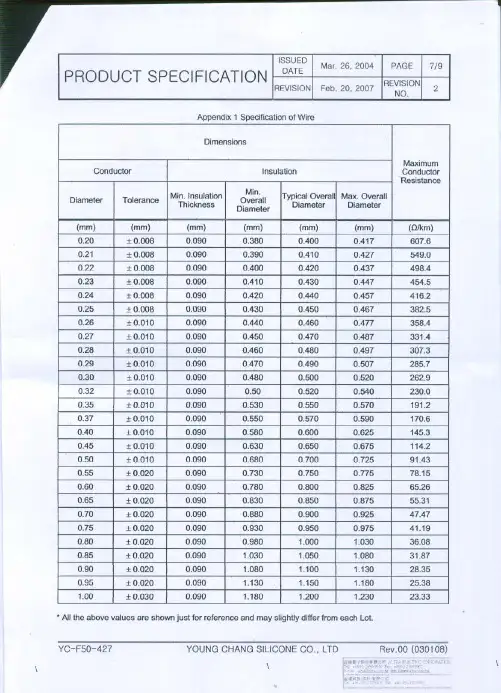

二、检验项目：（一）外观检查a. 有无伤痕或污损；b. 表面之光滑度，光泽，颜色是否均匀；c. 表面绝缘层有无粘连；d. 是否为指定颜色（除正常黄色外），如客户订做颜色，需在外箱上标示区分；e. 线轴是否完整，有没有损伤（二）成品外径：成品外径的测量需要使用精度为1/1000mm的测量器，如：激光外径测试仪等，成品外径的测量采用下面的方法：截取长约15cm的试样，在与试样垂直的面上，以间隔几乎等角处测三点直径，并以这些测量值的平均值表示成品外径，其检验标准如附表1。
（三）导体外径：导体外径的测量需要使用精度为1/1000mm的测量器，如：激光外径测试仪等，以适当不伤及导体的方法去除绝缘层，以测量成品外径的同样方法测定导体直径，并求其平均值为导体外径，其检验标准如附表1（四）绝缘层厚度以成品外径与导体直径的差的1/2来表示，但其厚度应均匀披覆在导体上，其检验标准如附表1 （五）导体电阻：取长1m的试样，采用以下的方法测量：电阻的测量采用双电桥或电位差计，在5︒C ~35︒C范围内，在恒定的温度下测量，电阻的测量，必须不使测量电流对测定结果有所影响，测定值有公式1换算到20︒C时线长1KM的值，其检验标准如附表1公式1R20=R t X αt / L X 103R20: 换算为20︒C下每1公里的导体电阻（Ω/km）R t t︒C 下的测定值（Ω）αt将测定温度t︒C 下的电阻换算为20︒C的电阻的导体电阻温度换算系数（如下表）。
（六）热冲击试验：取一根至少305mm的试样，紧密缠绕在如表a所示的光滑圆棒上10圈，其卷绕速度为每秒1~3圈，并施加118Mp/mm2的张力在线上，使其紧密地贴在圆棒上，卷绕过程中需避免试样伸长、重叠、破损，从圆棒上取下试样并放入如表b所示温度的烘箱中30分钟，烘箱温度的误差为5︒C，将试样从烘箱中取出试样，使其自然冷却到室温，然后使用表c所规定放大倍数的放大镜观察试样表面是否有开裂现象。
常用橡胶绝缘电线表
常用塑料绝缘电线表
常用普通橡胶护套软电缆表
常用电力电缆表
注:在上列表中型号带L的是铝芯线、没带L的是铜芯线。
铜芯线没字母表示。
导线敷设方式代号
灯具安装方式标注方法
配电导线的表示方法为：(1）a—b (c×d) e—f
（2）a-b (c×d+c×d) e—f
（3) a—b—c （d×e+f×g）i—j—h
( 1.2 ): a—回路编号（回路少时可以省略）、b—导线型号、c—导线根数、d -——导线截
面（mm2）、e-导线敷设方式及管材管径（mm）、f-敷设部位
（3 ): a—-线缆编号b—型号、c—线缆根数、d—电缆线芯数、e-导线截面（mm2）、f-—PE\N线芯数、g—线芯截面、i—线缆敷设方式、j—线缆敷设部位、h—线缆高度例如:BX500V（3×25+1×15)GG25—QA
表示：导线为BX型铜芯橡胶绝缘线\ {共4根线\3根25mm2\1根15mm2} \穿管敷设\管径25mm\管材为水、煤气管\敷设部位是沿墙暗敷设。
三层绝缘线是一种具有较高绝缘性能的电力线，其在电力传输和配电领域有着广泛的应用。
三层绝缘线的规格参数对于其在实际应用中的性能表现以及使用范围等方面起着至关重要的作用。
本文将就三层绝缘线各规格的参数进行详细介绍，以便读者更全面地了解这一电力线产品。
1.导体材质三层绝缘线的导体通常采用铜或铝材质，铜导体具有电导率较高、抗氧化性能好等优点，适用于要求高传导性能的场合；铝导体则相对轻便，适用于要求较大跨距的场合。
根据具体的使用需求，用户可以选择合适的导体材质。
2.绝缘层材料三层绝缘线的绝缘层通常由三层材料构成，分别是内层绝缘、中层绝缘和外层绝缘。
常见的绝缘材料有聚乙烯(PE)、交联聚乙烯(XLPE)等，这些材料具有良好的绝缘性能和耐热性能，可以有效保护导体，提高电线的安全可靠性。
3.电压等级三层绝缘线的电压等级通常根据其在电力系统中的使用环境和需要承受的电压来确定，常见的电压等级有1kV、10kV、35kV等。
用户在选型时需根据具体的使用场景和需求来选择合适的电压等级，以确保电力传输线路的安全可靠。
4.截面尺寸三层绝缘线的截面尺寸通常根据其需要承载的电流大小来确定，一般采用平方毫米(mm2)为单位进行标识。
截面尺寸的选择直接影响着电线的导电能力和输电能力，用户在选型时需根据具体的电流负载情况来选择合适的截面尺寸。
5.外径尺寸三层绝缘线的外径尺寸是指电线外径的尺寸，通常用毫米(mm)为单位进行标识。
外径尺寸的选择既要考虑电线的机械强度和耐磨性能，也需考虑其与其他设备的配合情况，以确保电力传输线路的正常运行。
6.耐热温度三层绝缘线的耐热温度是指其能够承受的最高工作温度，通常以摄氏度(℃)为单位进行标识。
耐热温度的高低直接影响着电线的使用环境范围和安全性能，用户在选型时需根据具体的使用环境和需求来选择合适的耐热温度。
7.弯曲半径三层绝缘线的弯曲半径是指其在安装和使用过程中所能承受的最小弯曲半径，通常以毫米(mm)为单位进行标识。
