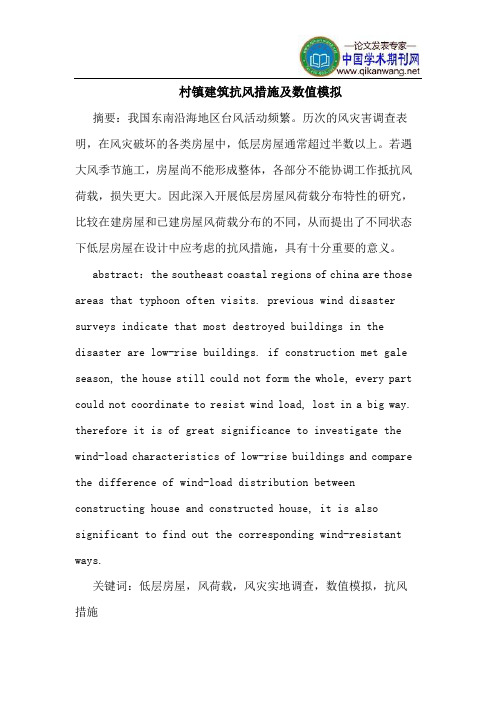

村镇建筑抗风措施及数值模拟摘要:我国东南沿海地区台风活动频繁。
历次的风灾害调查表明,在风灾破坏的各类房屋中,低层房屋通常超过半数以上。
若遇大风季节施工,房屋尚不能形成整体,各部分不能协调工作抵抗风荷载,损失更大。
因此深入开展低层房屋风荷载分布特性的研究,比较在建房屋和已建房屋风荷载分布的不同,从而提出了不同状态下低层房屋在设计中应考虑的抗风措施,具有十分重要的意义。
abstract:the southeast coastal regions of china are those areas that typhoon often visits. previous wind disaster surveys indicate that most destroyed buildings in the disaster are low-rise buildings. if construction met gale season, the house still could not form the whole, every part could not coordinate to resist wind load, lost in a big way. therefore it is of great significance to investigate the wind-load characteristics of low-rise buildings and compare the difference of wind-load distribution between constructing house and constructed house, it is also significant to find out the corresponding wind-resistant ways.关键词:低层房屋,风荷载,风灾实地调查,数值模拟,抗风措施keyword:low-rise buildings,wind loads,field investigation of typhoon disaster,numerical simulation,wind-resistant measurement1:引言风灾是自然灾害中影响最大的一种,它发生频次高、次生灾害大、影响范围广,常常给人类生命财产带来巨大损失。
中国科学D辑:地球科学2007年第37卷第11期: 1536~1546收稿日期: 2007-04-30; 接受日期: 2007-07-16国家自然科学基金(批准号: 40575069)和浙江省气象科技开放研究专项(编号: KF2006002)资助* 联系人, E-mail: huizhil@ 《中国科学》杂志社SCIENCE IN CHINA PRESS建筑物表面风压以及风场的数值模拟与风洞实验研究姜瑜君①刘辉志②*张伯寅③朱凤荣③梁彬③桑建国④(①浙江省气象科学研究所, 杭州310017; ②中国科学院大气物理研究所大气边界层物理和大气化学国家重点实验室, 北京 100029; ③北京大学湍流与复杂系统国家重点实验室, 北京100871; ④北京大学物理学院大气科学系, 北京100871)摘要利用自主开发的模拟建筑物周围风环境数值模式“北京大学大气环境模式”(Peking University Model of Atmospheric Environment, PUMA), 通过求解非静力动力学方程, 模拟了一个特殊塔型结构建筑物周围的空间流场以及建筑物表面风压系数的分布特征, 同时与风洞实验的数据进行了对比, 对该拟建项目可能导致的风环境问题以及建筑表面风荷载进行了评估. 模拟结果与实验数据的比较显示, 两者在速度场与建筑表面风压系数具有较好的吻合度, 体现了该模式在风场以及压力场计算方面的良好性能. 但通过与实验结果的对比不难发现, 模式的结果在某些情况下与试验存在较大的误差. 造成这种偏差的原因, 一方面是模式现有的分辨率为水平方向 2 m, 垂直方向3 m, 难以将塔型结构建筑物表面的气压变化完全精确的展现出来; 另一方面, 固壁面上格点的气压和周边空间气压分布之间关系的参数化方案, 仍需要进一步改进. 从整体来看, 该模式模拟结果与风洞实验基本吻合, 可以较好计算特殊形状钝体结构建筑物导致的风场以及风压分布情况. 研究表明该数值模式可用以评估建筑物的表面风压及周围的风环境, 在建筑物的风工程项目中具有良好的应用前景.关键词塔型结构建筑物风荷载风压系数非静力数值模式风是建筑物设计以及城市规划中需要慎重考虑的气象因子之一. 大型高层建筑的修建, 既需要建筑技术与结构材料的保障, 同时也应该具有足够的抗风强度, 因而设计者需要考虑风对结构体的动态载重效应. 建筑物在外界强风来流的作用下可能导致的摆动、震动等结构安全方面的问题, 一直都是计算风工程领域的重要研究课题之一[1,2]. 随着科技水平的提高和人们生活的不断改善, 建筑物所导致的行人风环境问题, 也开始逐渐得到大家的重视[3,4].建筑物周围的流场结构受到诸多因素的影响, 如背景风场的特性、建筑物本身的几何形状以及邻近的建筑群的影响等[5,6]. 由于钝体绕流的阻塞作用而导致的下冲、涡旋、角隅流以及尾流、穿堂风等效应, 建筑物附近的流场就会变得相当的复杂. 上述诸多因素的存在, 往往会导致在高层建筑物附近产生过高的局地风速, 从而给在其周围活动的行人造成不舒适, 甚至可能存在行人被强风刮倒致伤的安全隐患[7]. 建筑物导致的不良行人风环境会有损于建筑物的使用舒适度和住居环境, 因此设计师们都希望能够在设计阶段就对建筑物周围的风环境问题进行评第11期姜瑜君等: 建筑物表面风压以及风场的数值模拟与风洞实验研究1537估, 以作适当修改或采取一些可行的措施, 从而提供更加舒适、安全的生活环境. 如今, 大部分先进国家都已开始立法要求对高大建筑物或结构体周围的风场作环境影响评价. 即在项目兴建前的概念、规划与设计阶段, 要预先评估建筑物的风荷载以及周边的风场特征, 对其建成后可能导致的风环境问题作出科学的评价[8,9].建筑物风环境的研究方法一般包括现场观测、物理模拟实验如风洞、水槽和水洞实验等以及数值模拟计算[10~13]. 随着计算机硬件条件的飞速发展, 应用计算流体力学方法对城市边界层内建筑结构周围流场的模拟, 在最近十几年中取得了很大的进展[14,15],尤其是在计算风工程领域取得了显著的进步, 同时也促进了计算流体力学(Computational Fluid Dynamics, 简称CFD)软件的发展.CFD软件主要被用于解决工程中的流体和传热问题, 由于具有丰富的物理模型、先进的数值方法以及强大的前后处理功能, 目前被广泛应用到计算风工程领域中, 如对于高层建筑物单体或者建筑群的周边流场的数值模拟以及相应的风压、风荷载的研究. 由于它可以精确的对建筑群或者结构体所致的流场进行数值模拟[16], 其模拟结果被广泛利用作为行人风环境的评估参考[6]. 此外CFD软件还可以计算人体表面及其附近空间微尺度的风环境以及热力环境特征 [17]以及各种尺度的流场分析[18], 也可以对建筑物内部污染物扩散进行合理的计算模拟[19], 甚至对大型火灾造成的影响也能进行有效的模拟[20], 研究表明, CFD软件在目前的城市环境问题研究当中有着广泛的应用前景.目前的CFD软件功能已经十分强大, 但并不能很好的解决大气科学领域的某些特殊问题, 如太阳辐射所致的局地热力差异对建筑物周围风环境的影响, 局地大气以及地表热力环境的昼夜变化所导致的温度层结等. 因此国内外研究城市气候的学者们发展了能够用于研究建筑物风环境和热力环境的大气边界层模式, 如蒋维楣、张宁、徐敏等[21~24]利用大涡模拟技术(LES)对小尺度建筑物结构体所致流场以及相应的污染物扩散进行了有效的数值模拟. 苗世光等[25]则在此基础上, 建立了一个针对城市小区的气象以及污染扩散的数值模式, 并用于小区大气环境的评估, 结合观测结果为小区的规划建设提供科学合理的参考意见. 这一类自主开发的模式, 由于可以灵活地结合能量平衡、污染物输送等模式, 在大气科学研究领域存在较好的发展空间.除了LES方法以外, RANS(Reynolds-averaged Navier-stokes equation)方法也被广泛应用到城市边界层的数值模拟当中. 桑建国利用该方法建立一个大气环境模式PUMA, 并用以计算小尺度的街谷热力环境和流场结构[26], 王宝民等[27,28]、姜瑜君等[29]、刘辉志等[30]利用该模式, 对高层建筑的周边流场进行了模拟, 并结合风洞实验的结果对一些拟建的高层建筑进行了合理的风环境评估.对正在拟建的项目而言, 进行事先的观测是不可能的, 一个比较可行的方案就是对规划区域的模型进行一些合理的物理实验, 如风洞、水槽、水洞实验等. 将物理模拟实验数据与数值模拟相结合, 对其结果进行相互对比分析, 从而对拟建的项目风环境进行评价, 这是目前比较理想而且切实可行的研究手段之一. 本文拟采用自主开发的数值模式PUMA, 对一个特殊造型的建筑物周边流场结构以及建筑各表面风荷载进行数值计算, 并结合风洞实验数据进行对比分析, 为该建筑的设计方案提供风荷载以及风环境的科学评估.1风洞实验与数值模式1.1风洞实验实验模拟的目标建筑物为法门寺当时拟建的合十舍利塔, 法门寺位于陕西省宝鸡地区扶风县城以北10 km处的法门镇, 东距西安市110 km, 西至宝鸡市90 km, 是我国古代著名的佛教寺院. 1987年法门寺地宫发掘, 使法门寺成为佛教界及学术界的瞩目之地. 正在拟建的法门寺文化区, 南北长2165 m, 东西宽952 m, 总占地面积3092亩1), 其中法门寺合十舍利塔, 总高147 m, 宽50 m, 呈合十双手的特殊造型, 居于该文化区的中央. 图1给出了法门寺合十舍利塔设计效果图.风洞模拟实验是在北京大学环境学院大气环境模拟国家重点实验室的环境风洞中进行. 该环境风洞为直流、吸式, 实验段长32.0 m, 其风洞实验截面积为2 m×3 m, 流速范围为1.0 ~21 m/s. 缩尺比例为1:200的刚性模型被安置在风洞试验段的转盘上, 在试验中通过转盘的旋转以变更来流风向, 来流风的1)1公亩=102 m21538中国科学 D 辑 地球科学第37卷图1 法门寺合十舍利塔设计效果图特征则依据建筑物所在地的地形地貌条件而定. 风洞试验过程中, 我们采用了毕托管、微压计、热线风速仪等测量仪器, 测量了模型周围速度的空间分布以及模型表面的压力分布特性.1.2 数值模式由北京大学开发的“北京大学大气环境模式”(Peking University Model of Atmospheric Envi-ronment, PUMA)可以对中尺度、小尺度和微尺度的大气环境进行模拟, 并在多项研究课题中得到应用. 此次风环境评价采用该数值模式中的城市边界层模式, 对流场的空间结构进行模拟, 并和风洞实验结果进行比较验证. 由于一般风工程所涉及的问题大都发生在较强的来流风速下, 且在近地表上数百米高度的大气边界层范围之内;在风速较大的情况下, 大气机械湍流作用通常超过热力作用, 所以本模拟暂不考虑热力作用.在大气边界层中, 大气运动的平均Navier-Stokes 方程为0,iiu x ∂=∂ (1) 1(),i i j ij j i ju u pu R t x x x ρ∂∂∂∂+=−−∂∂∂∂ (2) 其中i u 为在i x 方向上的平均速度分量(i = 1,2,3), p 为扰动气压, ρ为空气密度, Reynolds 应力ij i j R u u =是作用于空气块上的应力项. 应力ij R 按湍流闭合假定, 可表示成为22,3ij ij ij R k KS δ=− (3) 其中ij S 为平均流场的应变率, 1.2ji ij j iu u S x x ⎛⎞∂∂=+⎜⎟⎜⎟∂∂⎝⎠湍流粘性系数K 可用湍流动能k 和湍流动能耗散率ε, 表示成为2,k K C µε= (4)其中C µ为闭合系数.k 和ε分别由下列方程给出,i j ij j j i k i u k k K k u R t x x x x εσ⎛⎞∂∂∂∂∂+=−+−⎜⎟∂∂∂∂∂⎝⎠ (5) 212,i j ij j j i k i u K u c R c t x k x x x kεεεεεεεσ⎛⎞∂∂∂∂∂+=−+−⎜⎟∂∂∂∂∂⎝⎠ (6)其中半经验的系数取值如下[31]:0.09,c µ= 1 1.44,c ε= 2 1.92,c ε=1.0,µσ= 1.3.εσ=在本次计算中, 入流边条件可取为定常的, 设平均风沿x 轴方向, 取10()(/10),u z u z α= (7)其中u 10为10 m 高处风速, 幂指数α为稳定度和粗糙度的函数, 在风工程领域考虑较多的是大风情况, 在这种大气条件下, 稳定度一般为中性, 其数值通常由风洞实验数据校正得到, 在本次实验中α = 0.18.在出流边界, 取自由流边条件第11期姜瑜君等: 建筑物表面风压以及风场的数值模拟与风洞实验研究 15390, 0, 0, 0.u v k x x x xε∂∂∂∂====∂∂∂∂ (8) 在钝体表面如墙面、路面和屋顶, 取非滑动边条件0, 0, 0,ku v n∂===∂ (9)其中n 为固体表面的法线方向.由于计算精度要求和时间的限制, 本文只针对塔基的主体部分进行了模拟, 模拟区域为: 东西方向144 m, 南北方112 m, 垂直方向150 m; 水平网格为2 m, 垂直为3 m, 总格点数为73×57×51. 时间步长为0.04 s, 计算时间为20 s, 此时基于RANS 计算的流场趋于稳定.2 结果分析和讨论图2给出了基于当地30 a(1971~2000)气象资料统计结果所得宝鸡地区以及扶风的风频分布情况, 图中可以看到, 扶风以及整个宝鸡地区, 东、西风发生的频率比较高, 为12%, 其次是东南风10%, 而最大风速出现在北风的情况, 达14 m/s. 由于塔身表面拟采用玻璃帷幕, 因此在大风天气条件下, 塔身表面的风压、风荷载的分布特性对设计安全来说具有重要的参考意义. 鉴于该建筑沿着正北轴线东西对称分布, 本数值模拟对东风以及北风两种来流情况分别进行了计算(两种来流风速大小一样), 并与相应的风洞实验数据进行对比.数值模拟以及风洞实验中, 时均压力系数(平均压力系数)通过下式获得:ref2ref ,12i pi P P V ρ−=其中: i P —测点i 处的时均值, ref P —参考点静压,2ref /2V ρ—参考点处动压(即总压-静压), ρ—来流密度,ref V —参考点风速.2.1 东风由于东风来流风速较大, 且发生频率较高, 塔身东侧外表面的风压分布情况对于结构设计建设就比较重要, 因而本次风洞试验对这种来流情况下的塔身风荷载情况进行了相关的数据采样. 图3是风洞实验得到的塔身各个表面的平均风压系数分布情况(来流速度为9.6 m/s , 参考高度为10 m). 从图上可以看出, 在东风来流情况下, 东侧外表面为迎风面, 由于风攻角较大, 其外表面风压普遍为正值. 其数值在中心最大, 大约1.3~2.3, 外围部分则在0.3~1.3, 边缘的值在 −0.6~0.3, 风压系数分布呈现辐射状递减, 而塔身其他各个表面由于处在背风区, 风压则呈现负值.图4则是东侧迎风面风压分布的数值模拟结果与实验的对比情况. 从模拟的结果来看, 风压系数分布情况、以及相应区域的数值大小, 虽然和测量结果存在一定的差距, 但是其分布的趋势和数值大小还是比较接近的. 由于测量结果图给出的风压分布图分辨率比较低, 高值区为1.3~2.3, 一个标尺的量度在1左右, 因此和数值模拟结果相比存在一定的差距也是情理之中. 不过从计算整体效果看, 风洞实验的数据与数值模拟的结果是比较接近的. 又由于在实际的钝体绕流中, 在高雷诺数情况下, 建筑物边缘以及迎风面、背风面的流场结构是复杂变化的, 各种小尺度的扰动以及之间的相互作用, 使得靠近固壁面范围内的流场结构呈现空间的不均匀性和时间的非定图2 舍利塔建筑设计所在地1971~2000年平均风的玫瑰图1540中国科学D辑地球科学第37卷图3 东风来流, 风洞实验得到的的塔身表面的风压系数分布情况图4 东风来流, 迎风面的表面风压系数分布第11期姜瑜君等: 建筑物表面风压以及风场的数值模拟与风洞实验研究 1541图5 实验测点编号分布A 剖面为迎风面; B, C 剖面为背风面; 模型比例1:200图6(a), (b), (c)为三个剖面上模拟和实验数据的对比图1542中国科学D辑地球科学第37卷常性. 图3显示的是对采样的数据进行一定时间平均的结果, 而用RANS得到的模拟结果, 虽然可以得到一个平均化的准定常流场形态, 但是由于扰动气压随时间变化是持续而又无序的, 加上本次数值实验的网格距较大, 因此空间分辨率比较低, 也会导致模拟和实验的数据存在一定的偏离.2.2北风北风是出现最高风速值的来流情况, 虽然发生频率较低, 由于最大风速达到14 m/s, 因此有可能对塔身建筑造成不安全的因素, 也会在近地面形成局地强风, 对行人活动造成不便. 因此我们风洞实验对这种来流情况进行局部空间点的风速测量, 同时也与数值模拟的结果作了相应的比较分析.图5显示的是, 风洞实验中风场测点的编号情况, 此次实验来流风速为9.6 m/s(参考高度10 m处的风速, 与东风情形一样). 图6是图5中的A, B和C三个剖面上的各个测点的实验数据与相应的模拟结果的对比情况. 从结果来看, 数值模拟的结果还比较理想, 尤其在迎风面A的模拟上, 与风洞实验的数据有着较高的吻合度, 但在迎风面的1, 10和11三个编号位置, 模拟与实测存在一定的误差, 这三点处于建筑基座迎风面底部, 靠近表面, 风场变化较大而且绕流区的气流结构比较复杂, 在网格距较大的情况下, 会存在一定的出入. 在穿越塔身中间的结构以后, 气流变得比较复杂, 加之数值模拟的空间分辨率相对偏低, 故而与试验数据的偏差变大, 如16, 17, 18和21等处于建筑物边缘的测点, 误差较大. 但从A, B和C 3个剖面的整体结果对比来看, 现有的数值模式, 图7 北风来流情况下, 塔身各表面的压力系数分布的风洞实验结果第11期姜瑜君等: 建筑物表面风压以及风场的数值模拟与风洞实验研究1543在流场计算方面, 可以较好的模拟出复杂建筑物造成的空间速度场的分布情况, 具有较高的可信度.图7显示的是北风来流情况下, 风洞实验得到的塔身压力系数分布情况. 从图上可以看出, 塔身正北面与来流形成90o的风攻角, 因而表面的风压系数较高, 其高值区的分布呈现对称钝三角, 最大值在2.3 ~ 3.3之间, 气流对内侧表面的冲击形成的系数较低, 大致在1.3 ~ 2.3之间, 在图8我们也可以明显的发现这个规律. 塔身其他表面由于大部分处于背风区域, 因此压力系数整体呈现为负压, 数值值大概在−1.6~−0.6之间.图9是北风来流情况下, 45 m高处(即设计方案中中间小塔高度)的水平流场示意图. 从图中可以看出, 流场呈东西对称分布, 佛塔结构由于存在对称的水平梯形截面, 北端内表面与北风来流形成大致45o 的风攻角, 因此在西内侧表面和东内侧表面的北端会有正压值存在, 而南端由于气流离开固壁面, 故而形成负压, 这种分布在图7以及图10都可以明显的看到. 而东侧和西侧外表面, 由于气流方向大都与固壁面背离或风攻角小且风速较低, 因此这两个外表面的风压系数整体呈现为负压, 其分布呈现由北向南递减的负压带状分布图案, 这种分布在图7以及图11都可以明显的看出, 实际上这种分布趋势和气流流动与固壁面的背离以及风速值大小的变化是吻合的.3结论从本文的模拟结果来看, 基于不可压缩流体连续方程、Reynolds平均动量方程以及k-ε湍流闭合方案的数值模式PUMA城市气候模式, 可以对塔形建筑物表面风压系数分布进行合理的模拟, 与实验的数据相比显示, 速度场与表面风压系数具有较好的吻合度, 体现了在该模式在风场以及压力场计算方面的良好性能. 但也存在一定的问题, 需要加强和改进.在结果显示方面, 由于分辨率以及相应的图象显示软件的开发缺乏, 自主开发的模式, 在这方面, 功能低于CFD的各种商业软件, 但是, 自主开发的软件, 可移植性程度高, 可以灵活地添加大气辐射、污染物输送等模块, 因此在大气科学研究领域有着比较广泛的应用前景.与实验结果的对比可以看出, 模式的结果在一图8 北风入流, 数值模拟的塔身北侧表面的风压分布情况1544中国科学 D 辑 地球科学第37卷图9 45 m 高度的水平流场示意图图10 数值模拟的东西侧内表面的风压分布结果定的地方, 存在较大的误差, 比如在北风来流情况下, 东西两侧外表面的风压分布, 计算模拟的结果就和实验存在一定的区别. 造成这种偏差, 一方面是模式现有的分辨率为水平2 m 、垂直3 m, 这种网格距, 比较难以将塔型建筑物表面的气压变化精确的展现出来, 当然网格分辨率的提高, 将大大增加计算机计算量, 这也是下一步工作的重点. 另一方面, 固壁面上格点的气压和周边空间气压分布之间关系的参数化第11期姜瑜君等: 建筑物表面风压以及风场的数值模拟与风洞实验研究 1545图11 数值模拟的东西侧外表面的风压分布结果方案, 仍需要进一步改进.在差分格式上, 如果采用高分辨率的有限元网格, 或者在局地采用细网格的方法, 那么比较好的方案是采用隐格式进行差分迭代运算, 但是隐格式所带来的较大耗散, 会对计算结果造成不良的影响, 尤其在大规模的小区流场计算方面, 人为耗散会导致内部流速过低, 与实验数据的偏差较大的结果. 如何选择合适的差分方法, 是该模式以后改进的重点之一.结果表明, 现有的模式PUMA, 在计算流场和风压分布方面, 具有较好的精确度和可信度, 适用于对拟建的建筑物或结构体进行相关的风环境以及风荷载进行数值计算, 并结合相应的实验结果, 对建设方案提出合理的建议与评估.参 考 文 献1 Murakami S, Mochida A, Kondo K, et al. Development of new k −εmodel for flow and pressure fields around bluff body. J Wind Eng Ind Aero, 1997, (67-68): 169—1822 Cermak J E. Progress in physical modeling for wind engineering. JWind Eng Ind Aero, 1995, (54-55): 439—4553 Murakami S, Oka R, Mochida A, et al. CFD analysis of wind cli-mate from human scale to urban scale. J Wind Eng Ind Aero, 1999, 81: 57—814 Plate E J. Methods of investigating urban wind fields-physicalmodels. Atmos Environ, 1999, 33: 3981—39895 Craig K J, de Kock D J, Snyman J A. Minimizing the effect ofautomotive pollution in urban geometry using mathematical opti-mization. Atmos Environ, 2001, 35: 579—5876 He J A, Charles C S Song. Evaluation of pedestrian winds in urbanarea by numerical approach. J Wind Eng Ind Aero, 1999, 81: 295—3097 Richard M. Politics of pedestrian level urban wind controls. BuildEnviron, 1989, 24: 291—2958 White B R. Analysis and wind tunnel simulation of pedes-trian-level winds in San Francisco. J Wind Eng Ind Aero, 1992, 41: 2353—23649 ASCE, Wind tunnel studies of buildings and structures. ASCEManuals and Reports on Engineering Practice, ASCE, Reston, Vir-ginia, 1999, 67. 20710 Cermak J E. Aerodynamics of buildings. Annu Rev Fluid Mech,1976, 8: 75—10611 Hunt J C R, Poulton E C, Mumford. The effects of wind on people:New criteria base on wind tunnel experiments. Build Environ, 1976, 2: 15—2812 Peterka J A. Selection of local peak pressure coefficients forwind-tunnel studies of buildings. J Wind Eng Ind Aero, 1983, 13: 477—48813 Boggs D W, Peterka J A. Aerodynamic model tests of tall buildings.J Eng Mech, 1989, 115: 618—63514 Mochida A, Murakami S, Shoji M, et al. Numerical simulation offlow field around Texas Tech Building by Large Eddy Simula-tion(LES). First Int Symp On Comp Wind Eng, Tokyo, Japan, 19921546中国科学D辑地球科学第37卷15 Nicholls M E, Pielke R A, Eastman J L, et al. Application of theRAMS numerical model to dispersion over urban area. Wind Cli-mate in Cities, 1995. 703—73216 Kato S, Murakami S, Mochida A, et al. Velocity pressure field ofcross ventilation with open windows analyzed by wind tunnel and numerical simulation. J Wind Eng Ind Aerodyn, 1992, (41-44): 2575—258617 Murakami S, Zeng J, Hayashi T. CFD analysis of wind environ-ment around a human body. J Wind Eng Ind Aerodyn, 1999, 83: 393—40818 Mochida A, Murakami S, Ojima T, et al. CFD analysis ofmesoscale climate in the Greater Tokyo area. J Wind Eng Ind Aerodyn, 1997, (67-68): 459—47719 Kato S, Murakami S, Takahashi T, et al. Chained analysis of windtunnel test and CFD on cross ventilation of large-scale market building. J Wind Eng Ind Aerodyn, 1997, (67-68): 573—58720 Shiraishi Y, Kato S, Murakami S, et al. Numerical analysis ofthermal plume caused by large-scale fire in urban area. J Wind Eng Ind Aerodyn, 1999, 81: 261—27121 张宁, 蒋维楣, 胡非. 利用k-ε湍流能量闭合方法对城市街渠内气流结构的模拟. 空气动力学学报. 2001, 19(3): 296—301 22 张宁, 蒋维楣, 王晓云. 城市街区与建筑物对气流特征影响的数值模拟研究. 空气动力学学报, 2002, 20(3): 339—34223 张宁, 蒋维楣. 建筑物对大气污染物扩散影响的大涡模拟. 大气科学, 2006, 30(2): 212—22024 徐敏, 王卫国, 蒋维楣. 建筑物尾流区气流与污染物扩散的数值计算. 环境科学学报, 1999, 19(1): 52—5625 苗世光, 蒋维楣, 王晓云, 等. 城市小区气象与污染扩散数值模式建立的研究. 环境科学学报, 2002, 22(4): 478—48326 桑建国, 刘辉志, 王宝民, 等. 街谷环流和热力结构的数值模拟.应用气象学报, 2002, 13(特刊): 69—8127 Wang B M, Liu H Z, Chen K, et al. Evaluation of pedestrian windsaround tall buildings by numerical approach. Meteorol Atmos Phys, 2004, 87(1-3): 133—14228 王宝民, 刘辉志, 桑建国, 等. 北京商务中心风环境风洞实验研究. 气候与环境研究, 2004, 9(4): 631—64029 姜瑜君, 桑建国, 张伯寅. 高层建筑的风环境评估. 北大大学学报(自然科学版), 2005, 42(1): 69—7630 刘辉志, 姜瑜君, 梁彬, 等. 城市高大建筑群周围风环境研究.中国科学D辑: 地球科学, 2005, 35(增刊Ⅰ): 84—9631 Jones A C, Launder D B. Lectures in mathematical models of tur-bulence. London: Academic Press, 1972. 358。

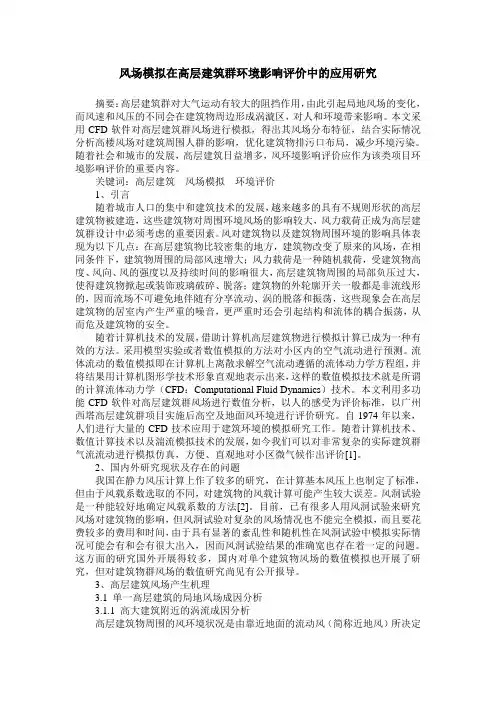

风场模拟在高层建筑群环境影响评价中的应用研究摘要:高层建筑群对大气运动有较大的阻挡作用,由此引起局地风场的变化,而风速和风压的不同会在建筑物周边形成涡漩区,对人和环境带来影响。
本文采用CFD软件对高层建筑群风场进行模拟,得出其风场分布特征,结合实际情况分析高楼风场对建筑周围人群的影响,优化建筑物排污口布局,减少环境污染。
随着社会和城市的发展,高层建筑日益增多,风环境影响评价应作为该类项目环境影响评价的重要内容。
关键词:高层建筑风场模拟环境评价1、引言随着城市人口的集中和建筑技术的发展,越来越多的具有不规则形状的高层建筑物被建造,这些建筑物对周围环境风场的影响较大,风力载荷正成为高层建筑群设计中必须考虑的重要因素。
风对建筑物以及建筑物周围环境的影响具体表现为以下几点:在高层建筑物比较密集的地方,建筑物改变了原来的风场,在相同条件下,建筑物周围的局部风速增大;风力载荷是一种随机载荷,受建筑物高度、风向、风的强度以及持续时间的影响很大,高层建筑物周围的局部负压过大,使得建筑物掀起或装饰玻璃破碎、脱落;建筑物的外轮廓开关一般都是非流线形的,因而流场不可避免地伴随有分享流动、涡的脱落和振荡,这些现象会在高层建筑物的居室内产生严重的噪音,更严重时还会引起结构和流体的耦合振荡,从而危及建筑物的安全。
随着计算机技术的发展,借助计算机高层建筑物进行模拟计算已成为一种有效的方法。
采用模型实验或者数值模拟的方法对小区内的空气流动进行预测。
流体流动的数值模拟即在计算机上离散求解空气流动遵循的流体动力学方程组,并将结果用计算机图形学技术形象直观地表示出来,这样的数值模拟技术就是所谓的计算流体动力学(CFD:Computational Fluid Dynamics)技术。
本文利用多功能CFD软件对高层建筑群风场进行数值分析,以人的感受为评价标准,以广州西塔高层建筑群项目实施后高空及地面风环境进行评价研究。
自1974年以来,人们进行大量的CFD技术应用于建筑环境的模拟研究工作。

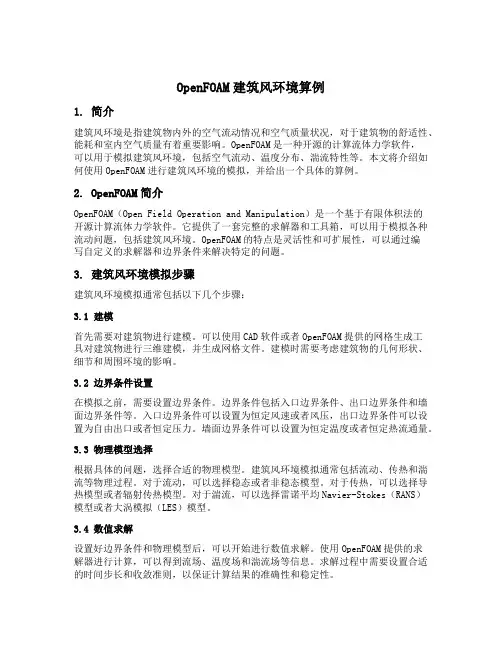

OpenFOAM建筑风环境算例1. 简介建筑风环境是指建筑物内外的空气流动情况和空气质量状况,对于建筑物的舒适性、能耗和室内空气质量有着重要影响。
OpenFOAM是一种开源的计算流体力学软件,可以用于模拟建筑风环境,包括空气流动、温度分布、湍流特性等。
本文将介绍如何使用OpenFOAM进行建筑风环境的模拟,并给出一个具体的算例。
2. OpenFOAM简介OpenFOAM(Open Field Operation and Manipulation)是一个基于有限体积法的开源计算流体力学软件。
它提供了一套完整的求解器和工具箱,可以用于模拟各种流动问题,包括建筑风环境。
OpenFOAM的特点是灵活性和可扩展性,可以通过编写自定义的求解器和边界条件来解决特定的问题。
3. 建筑风环境模拟步骤建筑风环境模拟通常包括以下几个步骤:3.1 建模首先需要对建筑物进行建模。
可以使用CAD软件或者OpenFOAM提供的网格生成工具对建筑物进行三维建模,并生成网格文件。
建模时需要考虑建筑物的几何形状、细节和周围环境的影响。
3.2 边界条件设置在模拟之前,需要设置边界条件。
边界条件包括入口边界条件、出口边界条件和墙面边界条件等。
入口边界条件可以设置为恒定风速或者风压,出口边界条件可以设置为自由出口或者恒定压力。
墙面边界条件可以设置为恒定温度或者恒定热流通量。
3.3 物理模型选择根据具体的问题,选择合适的物理模型。
建筑风环境模拟通常包括流动、传热和湍流等物理过程。
对于流动,可以选择稳态或者非稳态模型。
对于传热,可以选择导热模型或者辐射传热模型。
对于湍流,可以选择雷诺平均Navier-Stokes(RANS)模型或者大涡模拟(LES)模型。
3.4 数值求解设置好边界条件和物理模型后,可以开始进行数值求解。
使用OpenFOAM提供的求解器进行计算,可以得到流场、温度场和湍流场等信息。
求解过程中需要设置合适的时间步长和收敛准则,以保证计算结果的准确性和稳定性。
建筑小区内气流流场的
数值模拟分析
集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
建筑小区内气流流场的数值模拟分析
文摘: 本文采用计算流体动力学CFD(computational fluid dynamics)的方法,对北京地区冬季北风
情况下某建筑小区内的气流流动进行了数值模拟仿真。借助数值模拟能模拟真实情况、资料详细的
优点,对该小区两个主要区域在冬季北风向这一不利工况下的气流流动情况进行了分析,由此可
见,通过CFD方法对小区气流流动进行模拟仿真,并且以直观形象的可视化结果展现于设计者和客
户,可方便地对小区布局设计进行指导以及对小区内微气候进行评价。
1. 前言
建筑师们在设计建筑小区时,注意力多集中在建筑平面的功能布置,美观设计及空间利用上,而
很少考虑到小区内高层、高密度建筑群中气流流动情况对人的影响:局部地方(尤其是高层)风速
太大可能对人们的生活、行动造成不便,也有可能在某些地方形成旋涡和死角,不利于室内的自然
通风,从而形成不好的小区微气候。因此,为了营造绿色舒适的建筑小区微环境,需要在规划设计
阶段对小区内气流流动情况作出预测评价,以指导设计。通常可用模型实验或者数值模拟的方法对
小区内的空气流动进行预测。模型实验方法周期太长,价格昂贵,不利于用于设计阶段的方案预测
和分析;而数值计算相当于在计算机上做实验,相比模型实验方法周期较短,价格低廉,可以以较
为形象和直观的方式将结果展示出来,利于非专业人士通过形象的流场图和动画了解小区内气流流
动情况。因此这里将介绍利用数值模拟技术模拟仿真小区内气流流动的详细情况,藉此对小区微气
候作出评价分析以及对小区的设计作出改进优化。国外早在1980年代就利用数值模拟手段对室外气
流流动进行研究,但主要针对单体建筑[1]。近年来,我国也开始对高密度的建筑小区这一具有中国
特色的建筑形式内的气流流场进行数值模拟研究[2]。随着计算机技术、数值计算技术以及湍流模拟
技术的发展,如今我们可以对非常复杂的实际建筑小区内气流流动进行模拟仿真,方便、直观地对
小区微气候作出评价。下面将以一个实际的建筑小区为例进行分析。
2. 计算流体动力学技术简介
简而言之,流体流动的数值模拟即在计算机上做实验。它在计算域内离散空气流动遵循的流体动
力学方程组,将强烈非线性的偏微分方程组转变为代数方程组,再采用一定的数值计算技术求解
之,从而获得整个计算区域内流场分布的详细信息,最后可将结果用计算机图形学技术形象直观地
表示出来。这就是所谓的计算流体动力学CFD(Computational Fluid Dynamics)。由于实际空气是
粘性流体,流动基本为湍流流动,故这其中涉及湍流模拟技术。自1974年以来,人们开始进行大量
的CFD技术应用于建筑环境的模拟研究工作[3]。如今,CFD技术已经在建筑环境和设备模拟中取
得了很大的成就。这里我们采用国际公认的权威CFD技术研究机构:英国帝国理工学院CHAM研
究所开发的PHOENICS软件对下面的小区内空气流动情况进行模拟仿真分析。该软件具有众多的湍
流模型和数值差分格式,并经过了上千个算例的实验验证,能保证计算结果的准确性。有关CFD技
术的内容可参考有关文献和专著。
3. 计算工况说明
这里将要分析的小区是北京东润枫景小区,它是北京朝阳区东风农场改建住宅区,总建筑面积约
49万平方米,总居住人口约15000人。图1所示为该小区示意图。
图1 枫景小区整体效果图
根据需要,目前最需模拟分析的是枫景小区的W区和S区,其中有下列情况需要说明:
梯度风的采用
由于枫景小区并不是一个孤立的小区,其周围势必存在较低的建筑或其它物体,因此小区外来流
风并不是均匀的,根据有关文献和资料的研究成果,并结合枫景小区所处的地理位置,小区前来流
风因为地面和低矮建筑的影响,应是按边界层规律分布的,即所谓的梯度风,如下图2所示:
影响,应是按边界层规律分布的,即所谓的梯度风,如下图2所示:
图2 城市梯度风
上述梯度风满足下式:
图中的h>380m后,风速可认为趋于均匀,大小等于h=380m处的风速。
北京地区主导风速和风向的选择
为使计算结果具有一定的代表性,需要选择北京地区的主导风向和风速。根据我们对1960~1990
年这30年间北京地区气象数据的分析知,北京地区秋、冬季主导风向为北风,平均风速3m/s,典
型风速约5m/s(指出现频率较高的风速),春、夏季主导风向为南风,平均风速3.4m/s,典型风速
约5.5m/s。而由于冬季主要为北风,应为最不利情形,加之这种复杂小区的模拟计算耗时极多,因
此这里我们拟先对冬季情形作出模拟,即按照风向北、风速5m/s(10m高处的气象数据)进行计
算。
4. 计算结果和分析
图3~4各图为枫景小区W区和S区两个区域的模拟仿真结果流场图。
对于W区:图3a为高度1米的水平面上的流场分布,这个高度是人们经常活动和最能感知到的
范围,即所谓的“人区”,这也是小区微气候最重要的关键区域。由图可见,在W区中部局部地方有
旋涡出现,但是风速很小,约1~5m/s,同时,该区域内大部分地方的风速均在5m/s以下,因此对
人员行动不会造成不便,也不会对人体热舒适感觉形成不良的影响,图中还显示出在该区东、西两
侧建筑物周围的局部地方有较大的风速,可达15m/s,这是由于来流北风绕建筑物流动的结果,但
是这块区域不是人们经常活动的地方,故影响不大。图3b~c显示了W区横截面和纵剖面上不同位
置的风速流场分布,由图可见,来流风的绕流作用对建筑高层有一定的影响,流速从底层到高层逐
渐增大,顶层附近风速比底层为高,但是最高值仅为9m/s,并无太大的影响。总而言之,W区在冬
季北风的气候条件下的微气候令人满意,不会造成人体不适和行动不便;
对于S区,仍然先从图4a显示的高度1米的“人区”的流场分布结果开始分析,由图中可以看出,
S区内的风速较小,均小于5.5m/s,这是其前面板楼的阻挡作用之结果。另外,由于前面建筑的绕
流作用,在该区最后一排高层建筑之前形成涡流,但是速度很小,仅达3.3m/s左右,故对居者的行
动和舒适不会造成不良的影响。从图中还可以看出,在S区前面的板楼之间,由于其流通断面突然
减小,此处风速很大,最高可达13m/s左右,但是这已经离S区较远,对S区的居住者不会由太多
的影响。图4b~c表示的是S区横剖面和S区以及其前面板楼组成的区域内的纵剖面上的流场分布,
由图可以看出,来流风的绕流作用使得S区高层建筑的风速由底层向上逐渐升高,但是其流速最大
也只达到7m/s左右,对高层住户影响不大,不会造成不适感觉。
关于W区和S区的室外空气流动的更详细的资料,可以通过CFD软件得到三个方向任意位置的
流场分布,并且,我们还可以借助别的计算机手段得出更为形象直观的动画,这非常适合非建筑环
境专业人士快速、方便地把握小区内的流场流动情况。
将以上分析结果总结归纳可得如下结论:
(1). W区和S区的人区内基本没有速度过大的区域,大部分地方的风速均在5m/s以下,不会对居
者行动和舒适感觉带来不便;
(2). W区和S区的高层建筑风速由低至高逐渐增加,但是最高值基本低于10m/s,不会对该层住户
造成不适感觉;
(3). W区和S区内某些局部区域均存在一定的涡旋流动,但是其流速很小,均在3m/s以下,不会
形成不好的微气候;
(4). W区建筑边缘局部地方和S区前部板楼(最高6层)局部会有速度过大的区域,但是这已经
远离我们考虑的W区和S区,不是人们经常活动的范围,影响不大;
(5). 总体而言,W区和S区的室外空气流动不会对居住者造成不良影响,其小区微气候令人舒
适,能保证合理的小区内空气流动。
而进一步需要开展的工作是对其它出现频率也较高的风向下的小区内气流流场进行模拟预测,如
秋、冬季的西北风向,春、夏季的南风向等。
