第八章柴油机燃料供给系教案（理论20学时，实训6学时，共26学时）学习目标：1.了解柴油机的基本结构和工作原理。

2.了解柴油机共轨技术的特点作用、类型。

3.了解电控共轨柴油机的故障的诊断方法。

4.理解柴油机电控共轨技术的原理、工作情况和检修方法。

5.掌握柴油发动机各部件常见故障的检修方法。

6.掌握柴油机各种症状特征及检测方法。

讲授内容：第一节柴油机燃料供给系的构造和工作原理[导入] 改革开放以来，通过技术引进和技术改造，我国车用柴油机技术得到了长足进步，柴油车走上了健康发展的道路。

2003年与1990年相比，我国柴油车产量增长达6.5倍，中、轻吨位以上载货车柴油机比例已高达73％以上。

与此同时，我国柴油机排放水平有了很大的提高，柴油机生产骨干企业的多种产品排放基本上达到了欧1排放标准，一汽-大众部分产品（捷达SDI、宝来TDI）更是达到欧2、欧3准。

从总体上看，汽油车在我国汽车产品中的主导地位仍没有改变，从产业发展角度看还存在许多亟待解决的问题。

从本次课开始，我们开始学习柴油发动机构造及一般的检修方法。

[主讲内容]一、柴油机燃料供给系的功用和组成1、功用（1）贮存、过滤和输送燃料；(2)根据柴油机的不同工况，以一定的压力及喷油质量将燃油定时、定量地喷人燃烧室，迅速形成良好的混合气并燃烧；(3)根据柴油机的负荷变化，调节供油量并稳定柴油机转速；(4)将燃烧后的废气从气缸中导出并排人大气中。

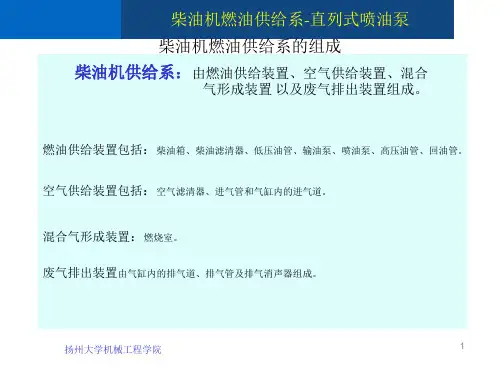

2、组成柴油机燃料供给系由燃油供给装置、空气供给装置、混合气形成及废气排出装置等四部分组成。

3、燃油供给装置的工作过程二、可燃混合气的形成与燃烧室1．可燃混合气的形成与燃烧过程（结合校本教材图8-2讲解）气缸内压力p随曲轴转角θ变化的关系曲线；当曲轴转到相应于上止点前的O点的位置时，喷油泵开始供油，随着供油压力急剧升高，当转到A点的位置时，喷油器开始喷油。

喷油泵开始供油时刻的曲柄位置(O点)与其转至上止点位置时的曲轴转角称为供油提前角。

果柴油机的燃油供应系统，平时不注意技术保养，不管哪个环节出点故障，就会导致供油不畅或发动机不能正常启动，出现功率下降、耗油增大、冒黑烟等症状。

柴油机燃油供应系统分为低压和高压两部分。

低压部分包括柴油箱、柴油粗滤器、细滤器、输油泵和低压油管；高压部分包括喷油泵及调速器、高压油管、喷油器。

在实际使用过程中，应对柴油机燃油供应系统以下三大总成定期进行技术保养，才能有效地保证柴油机的油路正常畅通。

1、柴油机油箱的技术保养(1)班次技术保养。

每天工作前，先打开油箱下部的放油开关，放出少量沉淀油。

加油前先将加油口周围的灰尘、油泥清理干净，打开油箱盖，抽出过滤网，用清洁柴油清洗干净后装回加油口，然后才能开始加油。

(2)在三号技术保养时，清洗油箱。

打开放油开关放出油箱牛全部存余油；拆下供油开关处的输油管，并将管口包好，以防脏物进入管路中。

打开供油开关和油箱盖，从加油口加入清洁柴油反复冲洗油箱，直到从两个开关流出的油中不带脏物为止。

清洗过滤网和油箱盖，关闭开关，加满柴油，上好油箱盖，再装上输油管。

2、粗滤器和细滤器的技术保养(1)一号保养时，先打开细滤器的放气开关，同时拧开粗、细滤器的两个放油螺塞，放出粗滤器和细滤器中的沉淀物。

拧紧放油螺塞，打开油箱开关，使新油充满粗、细滤器。

用手压泵从放气开关排除供油系中的空气。

(2)三号技术保养时，清洗粗滤器和细滤器。

关闭油箱开关，放出粗、细滤器中的全部存油。

清洗粗滤器：拆下滤芯，放在清洁的柴油或煤油中，用毛刷将其清洗干净。

用清洁柴油或煤油将粗滤器弹簧及壳体内腔清洗干净，然后将零件装复。

清洗细滤器：拆下细滤器滤芯，如果脏污严重，则要更换。

用干净柴油将壳体和盖的内腔及固定板、弹簧座等零件清洗干净，然后装复。
