连续油管作业技术在大港油田水平井中的应用研究发布时间：2021-03-30T05:04:47.013Z 来源：《科技新时代》2021年1期作者：彭芳亮[导读] 连续油管作业技术是利用连续油管的技术优势实现冲砂，分段酸洗解堵、以及排液等工艺措施，特别是在水平井上应用成果更为显著。

大港油田自从1994年引进以来取得了良好的效果，主要涉足冲砂，液氮气举等方面，积累较为丰富的作业经验。

中国石油大港油田分公司第五采油厂天津 300450摘要：连续油管作业技术是利用连续油管的技术优势实现冲砂，分段酸洗解堵、以及排液等工艺措施，特别是在水平井上应用成果更为显著。

大港油田自从1994年引进以来取得了良好的效果，主要涉足冲砂，液氮气举等方面，积累较为丰富的作业经验。

近几年来，随着各油田对连续油管技术的认可程度不断提高，大港油田的连续油管作业技术得到了进一步的推广和完善。

关键词：连续油管;作业技术;冲砂;气举;配套工具 1连续油管作业的优势和特点作业速度快和运行经济性是采用连续油管技术的最突出优点。

与钻机修井机相比，连续油管作业机尺寸小，运移快、安装就位方便。

更具体地说，连续油管作业技术具有以下优点:作业安全、高效:运移、就位、井场准备快:带压作业:减少起下管柱时间：对环境影响小:现场占用人员少:运行费用相对低。

连续油管早期应用主要是围绕着流体循环/驱替开展，当前连续油管作业技术随着连续油管作业机及相关配套设备的发展已经应用于钻井、修井、试油、采油、增产、完井等领域，其作业特点主要有:（1）油井不停产作业：压力控制设备可以使连续油管在带压工况下安全应用。

（2）高压管道：连续油管申为流体循环，进、出井眼提供了一个高压通道。

另外，通过连续油管串可以操作水力工具或通过流体泵提供井下动力。

（3）不间断循环:在连续油管串被下入井下或从井下抽出的情况下，流体仍可以不间断地泵入井下。

（4）刚性和强度:连续油管串的刚性和强度使得工具和设备，以及连续油管串本身能被推入和拉出大斜度井和水平井。

附件中国石油天然气集团公司井下作业工程术语（试行）目录1 井下作业内容 (4)1.1 试油 (4)1.2 井下作业 (4)2 基本概念 (5)2.1 井的概念 (5)2.2 井的分类 (7)2.3 地质构造 (11)2.4 油气藏 (12)2.5 岩石物性 (17)2.6 地层流体 (19)3 作业准备 (23)3.1 装备 (23)3.2 设备安装 (33)3.3 入井液 (33)3.4 安全防护 (40)3.5 基础资料 (41)4 管材及工具 (45)4.1 常用管材 (45)4.2 修井工具 (48)4.3 井口工具 (54)4.4 试井工具 (56)4.5 连续管工具 (57)4.6 压裂酸化工具 (57)4.7 DST测试工具 (58)4.8 抽油泵 (58)4.9 封隔器 (60)4.10 其它工具 (61)5 工艺技术 (62)5.1 试油修井 (62)5.2 压裂 (81)5.3 酸化 (85)5.4 测试 (87)5.5 试井 (88)6 工序参数 (90)6.1 基本数据 (90)6.2 井口参数 (93)6.3 管柱作业参数 (94)6.4 射孔参数 (99)6.5 压裂酸化参数 (100)6.6 测试参数 (104)6.7 其它参数 (108)6.8 泵注程序 (112)6.9 注入方式 (112)7 井控 (112)7.1 井控装备 (112)7.2 井控技术 (117)8 常见事故 (118)8.1 单吊环 (118)8.2 顿钻 (119)8.3 溜钻 (119)8.4 井下落物 (119)8.5 插旗杆 (119)8.6 灌香肠 (119)8.7 顶天车 (119)9 统计指标 (119)9.1 工作量 (119)9.2 试油技术经济指标 (120)9.3 井下作业技术经济指标 (122)9.4 经济效果指标 (123)9.5 安全环保指标 (124)井下作业工程术语（试行）1 井下作业内容1.1 试油Well testing是指钻井过程中和完井后，为取得油气储层压力、产量、温度、流体性质等所有特性参数，满足储量计算和提交要求的整套资料录取及分析处理解释的全部工作过程。

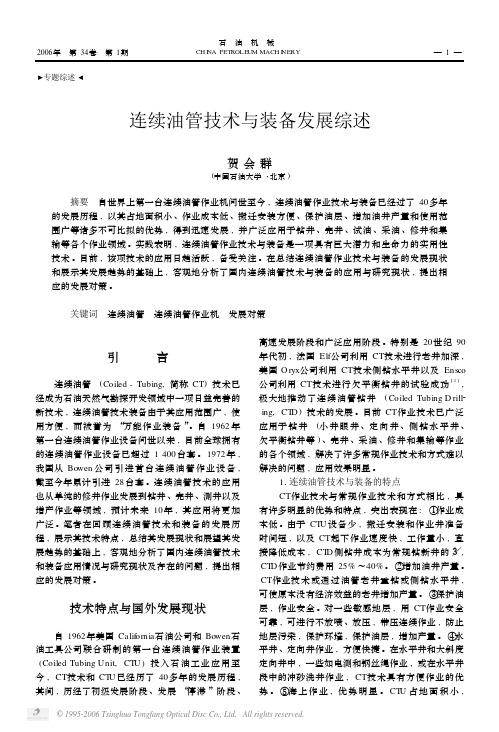

!专题综述#连续油管技术与装备发展综述贺会群(中国石油大学・北京) 摘要　自世界上第一台连续油管作业机问世至今,连续油管作业技术与装备已经过了40多年的发展历程,以其占地面积小、作业成本低、搬迁安装方便、保护油层、增加油井产量和使用范围广等诸多不可比拟的优势,得到迅速发展,并广泛应用于钻井、完井、试油、采油、修井和集输等各个作业领域。

实践表明,连续油管作业技术与装备是一项具有巨大潜力和生命力的实用性技术。

目前,该项技术的应用日趋活跃,备受关注。

在总结连续油管作业技术与装备的发展现状和展示其发展趋势的基础上,客观地分析了国内连续油管技术与装备的应用与研究现状,提出相应的发展对策。

关键词　连续油管　连续油管作业机　发展对策引 言连续油管(Coiled-Tubing,简称CT)技术已经成为石油天然气勘探开发领域中一项日益完善的新技术,连续油管技术装备由于其应用范围广,使用方便,而被誉为“万能作业装备”。

自1962年第一台连续油管作业设备问世以来,目前全球拥有的连续油管作业设备已超过1400台套。

1972年,我国从Bowen公司引进首台连续油管作业设备,截至今年累计引进28台套。

连续油管技术的应用也从单纯的修井作业发展到钻井、完井、测井以及增产作业等领域,预计未来10年,其应用将更加广泛。

笔者在回顾连续油管技术和装备的发展历程,展示其技术特点,总结其发展现状和展望其发展趋势的基础上,客观地分析了国内连续油管技术和装备应用情况与研究现状及存在的问题,提出相应的发展对策。

技术特点与国外发展现状自1962年美国California石油公司和Bowen石油工具公司联合研制的第一台连续油管作业装置(Coiled Tubing Unit,CT U)投入石油工业应用至今,CT技术和CT U已经历了40多年的发展历程,其间,历经了初级发展阶段、发展“停滞”阶段、高速发展阶段和广泛应用阶段。

特别是20世纪90年代初,法国Elf公司利用CT技术进行老井加深,美国O ryx公司利用CT技术侧钻水平井以及Ensco 公司利用CT技术进行欠平衡钻井的试验成功[1],极大地推动了连续油管钻井(Coiled Tubing D rill2 ing,CT D)技术的发展。

连续油管处理疑难问题及解决方案研究发布时间：2021-11-08T07:24:45.584Z 来源：《科学与技术》2021年6月第17期作者：李志群[导读] 连续油管压裂法最早是在上世纪90年代开始进行李志群中国石油集团川庆钻探工程有限公司长庆井下技术作业公司陕西西安 710016摘要：连续油管压裂法最早是在上世纪90年代开始进行，在井眼中下连续油管, 在井口割断，能够有效地进行压裂增产作业，加强各个连接油管之间的相接，形成一种速度管柱来达到良好的输送效果.连续油管传送过程中能够提高其输送的稳定性，但是近年来仍然存在诸多技术以及经济方面的限制，影响了连续油管的有机结合，为了更好的实现操作流程和应用效果的提升，必须要通过有效的疑难问题处理措施进行解决，从而达到增产效果。

关键词:连续油管；处理；问题引言随着我国经济的不断发展，对资源的需求也日渐增大，勘探的力度不断加深，为了降低作业成本，规避作业风险，必须要应用更加创新的处理技术，解决在输送过程中存在的问题。

连续油管快速修井技术应用的安全性和广泛性较高，结合其自动化和智能化发展，可实现带压作业，有效地解决当前连续油管洗井问题，延长结蜡周期，降低作业成本，提高经济效益，解决不同的疑难问题，提升整体稳定性。

1连续油管技术原理及优势随着我国资源勘探力度不断加大，为了更好的规避当前多种勘探风险需要首要进行连续油管问题处理，通过潜力挖掘来加强作业处理的能力，从而降低作业维护成本。

连续油管是使用更加高质量的材料制成，可以用低碳合金钢制作管材，其柔性较强，在应用时具有更高的灵活性，在作业过程中，也可以通过连续起下油管来对地面进行持续加压，将作业所需的液体注入目标层段，从而达到有效的输送效果。

连续油管作业是一种刚柔并行的作业内容，其自动化程度较高，与传统的方法相比，可靠性较强，通过可带压作业和强劲作业避免对周围环境造成伤害，也能够有效的降低作业成本。

当前我国很多油田都通过连续油管工作来节约作业时间，提高工作效率，同时也能够对周围的环境减少伤害，其优势较多，可靠性较高。

国内连续油管技术应用与研究现状摘要：本文探讨了国内连续油管技术现状，此外，国内还涉足了针对CT本身的部分研究工作，如江汉机械研究所开展了“CT椭圆度恒磁检测技术及装嚣研究”和“CT缺陷综合检测传感器的磁路设计” 单元技术的研究，地面设备将继续体现作业用途、工况和道路条件的差异性与特殊性，突显其个性化。

控制系统将朝着数字化和智能化方向发展，设备性能将进一步提高。

关键词：连续油管现状建议研究国内开展连续油管技术与装备的研究与开发始于20世纪90年代初，主要由中国石油集团科学技术研究院江汉机械研究所承担。

该所从充分调研和学习消化国外相关先进技术入手，先后开展了如下工作.一、国内连续油管技术现状我国引进和利用连续油管作业技术始于20世纪70年代。

1977年，我国引进了第一台Bowen Oil Tools（波恩工具公司）的产品。

四川油田首先利用引进的连续油管设备进行气井小型酸化、注氮排残酸、气举降液、冲砂、清蜡等一些简单作业。

大庆油田自1985年引进Hydra-Rig公司的连续油管设备以来，共在100多口井中进行了修井等多种井下作业。

吐哈油田自1994年引进连续油管设备以来，每年的作业量不断增加。

油管技术在我国油田已经得到认可。

目前，国内共有引进连续油管作业机28台，主要分布陆地上（自走车装或大拖车装式）有大庆、胜利、中原、河南、大港、辽河、华北、四川、吉林、吐哈、塔里木等油田。

海洋上（橇装式）也有少数几台。

1）广泛收集国外连续油管技术与装备的技术状况和应用情况，重点调研有关作业工艺技术，翻译、编辑和出版了《连续油管作业技术文集》一书；2）针对塔里木油田早期引进的连续油管作业装备，学习消化该设备的使用、操作与维护，并翻译、编辑和出版了《连续油管作业机操作与维护》一书；3）针对连续油管侧钻工艺技术，承担并完成了中国石油天然气集团公司科研项目“连续油管侧钻技术调研报告”的撰写工作；4）对管径为32mm的连续油管作业机进行了总体设计和主要部件的详细设计；5）1997～1998年，与塔里木油田合作，在对引进的连续油管作业井下配套工具进行学习和消化的基础上，研制了适应于Φ31.75 mm和Φ38.1 mm CTU使用的液压断开接头、双向震击器、加速器、旋转冲洗工具、拉拨工具等近l6种，已在新疆油田进行现场试验与使用；6）目前，正在针对长庆油田低压低产小水量排水采气工艺，开展“XPC Q—36小直径连续管排水采气装置的研制”；针对辽河油田对水平井进行修井作业的工艺需求，开展“连续管技术在水平井作业中的应用技术研究”。
