《变频技术与原理》复习题（答案版）一、填空题1. 变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。
2.变频器的分类，按工作原理可分为交-交变频器和交-直-交变频器，按用途可分为通用变频器和专用变频器。
3．变频器的主要技术参数：输入电压、输出电压、额定电流、输出电容、额定功率和过载能力等。
4．交-直-交变频器主电路包括3部分分别为整流电路、中间电路、逆变电路。
5．整流电路的功能是将交流电转换为直流电；中间电路具有滤波和制动作用；逆变电路可将直流电转为频率和幅值都可以调的交流电。
6．三相交-交变频电路的连接方法分为公共交流母线进线和输出星形联结两种。
7．目前常用的变频器采用的控制方有：U/f控制、转差频率控制、矢量控制和直接转矩控制。
8．U/f控制是使变频器的输出在改变频率的同时也改变电压，通常是使U/f为常数，变频器在变频时还要变压是为了使电动机磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。
9. 转矩提升是指通过提高U／f比来补偿f x下调时引起的T Kx下降。
即通过提高U x(k u＞k f)使得转矩T Kx提升。
10．转差频率控制（SF控制）就是检测出电动机的转速，构成速度闭环，速度调节器的输出为转差频率，然后以电机速度对应的频率与转差频率之和作为变频器的给定输出频率。
11．频率控制是变频器的基本控制功能，控制变频器输出频率的方法有面板控制、电位器控制、远程控制和外部端子控制。
12．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这种控制要求，变频器具有段速控制功能和多种加减速时间设置功能。
13．变频器是通过电力半导体器件的通断作用将工频交流电流变换为电压和频率均可调的一种电能控制装置。
14．变频器的组成可分为主电路和控制电路。
15．某变频器需要回避频率为18～22Hz，可设置回避频率值为20Hz 。
16.高压柜体一般容量很大，往往需要多个柜体组成。
交流变频调速应用技术期末复习题1、下列哪种制动方式不适用于变频调速系统？（）A、直流制动B、回馈制动C、反接制动D、能耗制动答案： C解析：2、型号为N2-201-M的台安变频器电源电压是（）V。
A、 200B、 220C、 400D、 440答案： B解析：3、三相异步电动机的转速除了与电源频率、转差率有关，还与（）有关系。
A、磁极数B、磁极对数C、磁感应强度D、磁场强度答案： B解析：4、变频器的调压调频过程是通过控制（）进行的。
A、载波B、调制波C、输入电压D、输入电流答案： B解析：5、变频器安装场所周围振动加速度应小于（）g。
A、 1B、 0.5C、 0.6D、 0.8答案： C解析：6、变频器种类很多，其中按滤波方式可分为电压型和（）型。
A、电流B、电阻C、电感D、电容答案： A解析：7、N2系列台安变频器操作面板上的显示屏幕可显示（）位数字或字母。
A、 2B、 3C、 4D、 5答案： B解析：8、在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（）功能。
A、频率偏置B、转差补偿C、转矩补偿D、段速控制答案： C解析：9、变频器常用的转矩补偿方法有.线性补偿、分段补偿和（）补偿。
A、平方根B、 .平方率C、立方根D、立方率答案： B解析：10、平方率转矩补偿法多应用在（）的负载。
A、高转矩运行B、泵类和风机类C、低转矩运行D、转速高答案： B解析：11、变频器的节能运行方式只能用于（）控制方式。
A、 U/f开环B、矢量C、直接转矩D、 CVCF答案： A解析：12、型号为FRN30G11S-40的富士变频器适配的电机容量为（）KW。
A、 30B、 11C、 40D、 10答案： A解析：13、高压变频器指工作电压在（）kV以上的变频器。
A、 3B、 5C、 6D、 10答案： A解析：14、处于停止状态的异步电动机加上电压后，电动机产生的启动转矩为额定转矩的（）倍。
变频调速复习资料一．电动机基础1．异步电动机运行原理2．电力拖动系统组成3．电力拖动系统的负载类型4．异步电动机调速和制动方法二．变频原理1．变频器分类2．变频器半导体开关器件发展情况3．变频器主电路组成部分及其作用4．变频调速与传统交流调速的优缺点及应用情况比较5．变频调速及变频调速特点6．变频需要改变电压原理7．调频调压方法8．正弦波脉宽调制三．变频器功能1．V/F控制模式2．V/F控制模式与矢量控制模式的区别3．变频器基本频率参数4．多档转速控制与程序控制的区别5．PID控制功能四．变频器外接电路1．频率给定线设置2．变频器外接电路3.正反转外接控制电路（PLC控制）一．填空题1．有电动机带动生产机械运行的系统叫做；一般由、、、等部分组成。
2．在电力拖动系统中，负载的类型主要有：、、。
3．三相异步电动机的调速方法主要有：、、等。
4．三相异步电动机的制动方法主要有：、和。
5．变频器的分类方法有多种，按照主电路直流环节储能方式分类，可以分为变频器和变频器。
6．占空比按正弦规律变化的脉宽调制方法叫做。
7．变频器的控制模式主要有：、。
8．在交－直－交变频器中，其主电路基本由、、等三部分组成。
9. 在低压交流电动机的变频传动控制中，应用最多的功率器件有、、以及。
10．在交—直—交变频器的电路中，滤波电容C F的作用是，它是型变频器的主要标志，对电流型变频器来说滤波的元件是。
11．调频调压时，要维持U1/ f1＝常数，技术上有两种方法：和12．把时的U/f控制曲线称做，它表明了没有补偿时的电压U x和f x之间的关系，它是进行V/F控制时的基准线。
13. 二次方律负载是指成正比例变化的负载。
14．恒转矩负载是指负载转矩的仅仅取决于负载的，而与无关的负载。
15．恒功率负载指负载转矩的与转速成，而其基本维持不变的负载。
16. 基频电压指达到时变频器输出的电压。
17. 加速时间指工作时间从上升到所需的时间。

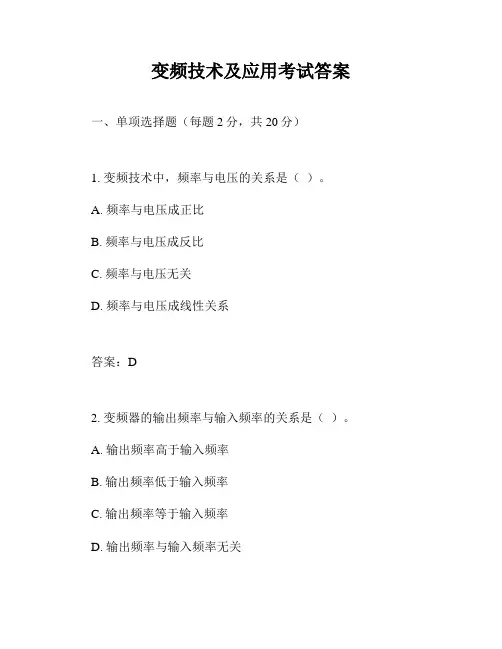

变频技术及应用考试答案一、单项选择题（每题2分，共20分）1. 变频技术中，频率与电压的关系是（）。
A. 频率与电压成正比B. 频率与电压成反比C. 频率与电压无关D. 频率与电压成线性关系答案：D2. 变频器的输出频率与输入频率的关系是（）。
A. 输出频率高于输入频率B. 输出频率低于输入频率C. 输出频率等于输入频率D. 输出频率与输入频率无关答案：B3. 变频器的工作原理是基于（）。
A. 变压原理B. 变频原理C. 变流原理D. 变阻原理答案：B4. 变频器的控制方式中，开环控制与闭环控制的主要区别在于（）。
A. 控制精度B. 控制速度C. 能耗D. 价格答案：A5. 变频器在电机启动时，主要起到的作用是（）。
A. 提高启动速度B. 降低启动电流C. 增加启动扭矩D. 减少启动时间答案：B6. 变频器的输出电压与输出频率的关系是（）。
A. 输出电压高于输出频率B. 输出电压低于输出频率C. 输出电压等于输出频率D. 输出电压与输出频率成比例关系答案：D7. 变频器的节能效果主要体现在（）。
A. 减少电机的启动电流B. 减少电机的运行电流C. 减少电机的启动和运行电流D. 减少电机的启动和运行扭矩答案：C8. 变频器的输出频率与电机转速的关系是（）。
A. 输出频率与电机转速成正比B. 输出频率与电机转速成反比C. 输出频率与电机转速无关D. 输出频率与电机转速成非线性关系答案：A9. 变频器的保护功能中，过载保护是指（）。
A. 电机电流超过额定值B. 电机电压超过额定值C. 电机温度超过额定值D. 电机转速超过额定值答案：A10. 变频器的输出频率与负载的关系是（）。
A. 输出频率与负载成正比B. 输出频率与负载成反比C. 输出频率与负载无关D. 输出频率与负载成非线性关系答案：C二、多项选择题（每题3分，共15分）11. 变频器的主要功能包括（）。
A. 调速B. 节能C. 保护D. 启动答案：ABC12. 变频器的控制方式包括（）。
变频技术与应用考试题库单选题100道及答案解析1. 变频器的主电路中，整流电路的作用是（）A. 将直流电变换为交流电B. 将交流电变换为直流电C. 滤波D. 限流答案：B解析：整流电路的主要作用是将交流电变换为直流电。
2. 变频器的控制电路中，用于产生SPWM 信号的是（）A. 运算电路B. 检测电路C. 驱动电路D. 控制电源答案：A解析：运算电路用于产生SPWM 信号。
3. 以下哪种不是变频器的调速方式（）A. 变极调速B. 矢量控制调速C. V/f 控制调速D. 直接转矩控制调速答案：A解析：变极调速不是变频器的调速方式。
4. 变频器的基本频率是指（）A. 输出频率的上限B. 输出频率的下限C. 50HzD. 电动机额定频率答案：D解析：基本频率通常指电动机的额定频率。
5. 变频器的加速时间是指（）A. 从0Hz 加速到最大频率所需的时间B. 从0Hz 加速到给定频率所需的时间C. 从给定频率加速到最大频率所需的时间D. 从最大频率减速到0Hz 所需的时间答案：B解析：加速时间是从0Hz 加速到给定频率所需的时间。
6. 变频器的减速时间是指（）A. 从给定频率减速到0Hz 所需的时间B. 从最大频率减速到给定频率所需的时间C. 从给定频率减速到最大频率所需的时间D. 从0Hz 加速到给定频率所需的时间答案：A解析：减速时间是从给定频率减速到0Hz 所需的时间。
7. 变频器的过载能力通常为（）A. 120%，1minB. 150%，1minC. 180%，1minD. 200%，1min答案：B解析：变频器的过载能力通常为150%，1min。
8. 在变频器的功能参数中，用于设定电动机运行频率的是（）A. 基本频率B. 上限频率C. 下限频率D. 给定频率答案：D解析：给定频率用于设定电动机的运行频率。
9. 变频器的U/f 控制方式是指（）A. 电压与频率成比例控制B. 电压不变，频率变化C. 频率不变，电压变化D. 电压和频率独立控制答案：A解析：U/f 控制方式即电压与频率成比例控制。
变频技术科理论试题库一、填空题1．（IGBT）器件是目前通用变频器中广泛使用的主流功率器件。
2．变频器按变换环节可分为（交—交）型和（交—直—交)型变频器。
3．变频器按照滤波方式分（电压）型和（电流）型变频器。
4．三相鼠笼交流异步电动机主要有（变频）、（变转差）、(变极）三种调速方式5．智能功率模块IPM将大功率开关器件和(驱动)电路、（保护)电路、（检测)电路等集成在同一个模块内.6．基频以（下）调速属于恒转矩调速基频以(上）调速属于弱磁恒功率调速。
7．基频以下调速，变频装置必须在改变输出（频率）的同时改变输出（电压）的幅值。
8．基频以下调速时，为了保持磁通恒定，必须保持U/F=(常数）.9．变频器的主电路，通常用（R、S、T）或（L1、L2、L3)表示交流电源的输入端，用（U、V、W)表示输出端。
10．通过（通讯）接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。
11．变频器输入侧的额定值主要是（电压）和（相数）12．变频器输出侧的额定值主要是输出(电压）、(电流）、（容量）、配用电动机容量和超载能力.13．变频器的频率指标有频率（范围）、频率(精度）、频率（分辨率）14．变频器运行频率设定方法主要有（面板）给定、(外接）给定、(预置)给定和通信给定。
15．变频器的外接频率模拟给定分为(电压）控制、（电流）控制两种。
16．通用变频器的电气制动方法，常用的有三种(直流）制动、(制动单元/制动电阻）制动、(整流回馈）.17．变频器的PID功能中，P指（比例)，I指（积分）,D指（微分）.18．U/f 控制方式的变频器主要用于（风机）、(水泵）、（运输传动）等无动态指标要求的场合。
19．低压变频器常用的电力电子器件有(GTR）、(IGBT）、(IPM)。
20．变频器主电路由整流电路、中间直流电路、逆变器和(控制回路）部分组成21．变压器的控制方式主要有（U / f )控制、（矢量）控制、(直接转矩）控制22．电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
《变频器调速技术》总复习一、填空题：1、变频器是将固定频率的交流电变换为频室连续回通的交流电的装置。
2、电力电子开关器件的发展经历的四个阶段为：门极可关断晶闸管GTO、大功率晶体管GTR、功率场效应晶体管P-MOSFET、绝缘栅双极晶体管IGBT。
3、按变频的原理分类：变频器分为交-交变频器和交-直-交变频器。
5、按用途分类：变频器分为通用变频器和专用变频器。
7、晶闸管SCR的导通条件：阳极A对阴极K加正偏电压,同时门极G对阴极K加正向触发脉冲。
8、门极可关断晶闸管GTO是一种具有自关断能力的电流型全控器件。
9、门极可关断晶闸管GTO的关断过程：是通过在GTO晶闸管的口极施加反向的关断脉冲实现。
10、绝缘栅双极型晶体管IGBT是一种复合型电压全控器件。
具有工作频率高、耐压高、承受大电流等优点。
11、（IGBT）器件是目前通用变频器中广泛使用的主流功率器件。
12、目前在中小型变频器中，应用最多的逆变元件是（IGBT）,电压调制方式为正弦波脉冲宽度调制（SPWM）o13、功率智能模块IPM的智能化可以实现控制、保护、接口3大功能。
14、交-直-交变频器的主电路包括3个组成部分：整流电路、中间电路、逆变电路。
15、电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
16、SPWM是正弦波脉冲宽度调制的英文缩写。
17、整流电路按使用的器件不同，可分为不可控整流电路和可控整流电路。
18、在整流电路中，共阴极组的3个二极管是在正半波自然换向点tl、t3、t5进行换相导通；而共阳极组的个二极管是在负半波自然换向点t2、t4、t6进行换相导通。
19、在二相桥式可控整流电路中，当触发延迟角a=60°时，输出电压的平均值为：Ud=2.34U2COsa=257V。
20、若制动电路不能有效的抑制再生能量，可以通过外接制动电阻来解决。
21、交-交变频器是把电网频率的交流电变换成频率可调的交流电，没有中间环节。
变频技术及应用习题集一、填空题1．三相异步电动机调速方式包括：调频调速、改变极对数、改变转差率。
2．变频器是将工频交流电变为电压和频率可调的交流电的电器设备。
机械特性是指电动机在运行时，其转速与电磁转矩之间的关系，即n=f(T)。
3．变频器按变换环节可分为交—交型和交—直—交型变频器。
按用途可分为通用变频器和专用变频器。
变频器，按滤波方式不同可分为电压型和电流型两种。
电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
变频器按供电电源的相数分为（单相）变频器和（三相）变频器（没有两相变频器）。
4．变频器输入侧的额定值主要是（电压）和（相数）。
变频器输出侧的额定值主要是输出（电压）、（电流）、（容量）、配用电动机容量和超载能力。
变频器的频率指标有频率范围、频率精度、频率分辨率。
5．变频器的组成可分为主电路和控制电路，变频器主电路由整流电路、中间直流电路、逆变器三部分组成。
变频器主电路由整流及滤波电路、逆变电路和制动单元组成。
变频器的制动单元一般连接在整流器和逆变器之间。
变频器主电路由整流及滤波电路、和制动单元组成。
整流电路的功能是将交流电转换为直流电；中间电路具有滤波和制动作用；逆变电路可将直流电转为频率和幅值都可以调的交流电。
6．直流电抗器的主要作用是提高功率因素和抑制冲击电流。
输入交流电抗器的主要作用是抑制变频器输入电流的高次谐波和提高功率因素。
7．变频器的主电路，通常用R、S、T或L1、L2、L3 表示交流电源的输入端，用U、V、W 表示输出端。
变频器的主电路中，断路器的功能主要有隔离作用和短路保护作用。
变频器的通、断电控制一般采用空气开关和接触器，这样可以方便地进行自动或手动控制，一旦变频器出现问题，可立即切断电源。
直流电抗器的主要作用是改善变频器的输入，防止电源对变频器的影响，保护变频器及抑制。
为了使变频器制动电阻免遭烧坏，采用的保护方法是热继电器过载保护。

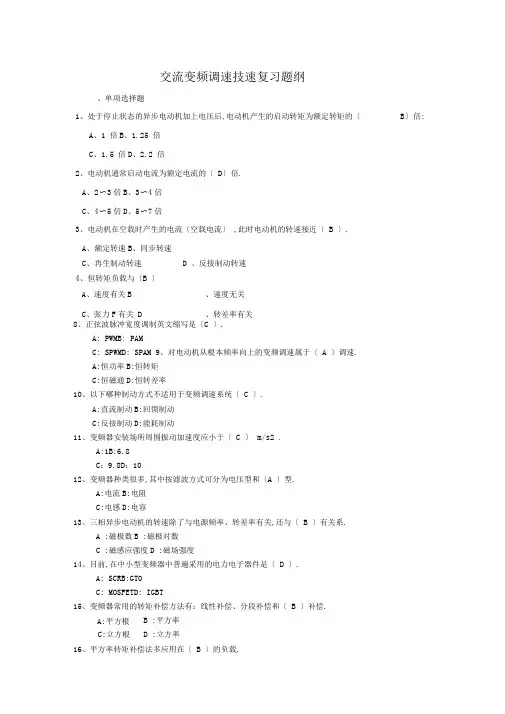

交流变频调速技速复习题纲、单项选择题1、处于停止状态的异步电动机加上电压后,电动机产生的启动转矩为额定转矩的〔A 、1 倍B 、1.25 倍C 、1.5 倍D 、2.2 倍2、电动机通常启动电流为额定电流的〔 D 〕倍. A 、2〜3倍B 、3〜4倍 C 、4〜5倍D 、5〜7倍3、电动机在空载时产生的电流〔空载电流〕 ,此时电动机的转速接近〔 B 〕. A 、额定转速B 、同步转速4、恒转矩负载与〔B 〕8、正弦波脉冲宽度调制英文缩写是〔C 〕.A: PWMB: PAMC: SPWMD: SPAM 9、对电动机从根本频率向上的变频调速属于〔 A 〕调速. A:恒功率B:恒转矩 C:恒磁通D:恒转差率10、以下哪种制动方式不适用于变频调速系统〔 C 〕.A:直流制动B:回馈制动 C:反接制动D:能耗制动11、变频器安装场所周围振动加速度应小于〔 C 〕 m/s2 .A:1B:6.8 C ：9.8D ：1012、变频器种类很多,其中按滤波方式可分为电压型和〔A 〕型.A:电流B:电阻 C:电感D:电容13、三相异步电动机的转速除了与电源频率、转差率有关,还与〔 B 〕有关系.A :磁极数B :磁极对数C :磁感应强度D :磁场强度14、目前,在中小型变频器中普遍采用的电力电子器件是〔 D 〕.A: SCRB:GTO C: MOSFETD: IGBT15、变频器常用的转矩补偿方法有：线性补偿、分段补偿和〔 B 〕补偿.B :平方率 D :立方率16、平方率转矩补偿法多应用在〔 B 〕的负载.A 、速度有关BC 、张力F 有关 D、速度无关、转差率有关 B 〕倍:C 、再生制动转速D 、反接制动转速A:平方根 C:立方根A:高转矩运行B:泵类和风机类 C:低转矩运行D:转速高17、变频调速过程中,为了保持磁通恒定,必须保持〔 C 〕.A:输出电压 U 不变B:频率f 不变 C: U/F 不变D: U • f 不变18.对电动机从根本频率向上的变频调速属于〔B 〕调速.A.恒功率B. 恒转矩C.恒磁通D.恒转差率19.公式s n 0n中, n 表小〔C)°j 八sn 0A.转差率B.旋转磁场的转速C.转子转速D .以上都不是20. 公式s 四」 n 0 中,s 表/」、〔A 〕.A.转差率B .旋转磁场的转速C.转子转速D.以上都不是21 .三相异步电动机的转速除了与电源频率、转差率有关,还与〔 B 〕有关系.A.磁极数B.磁极对数C.磁感应强度D.磁场强度22 .变频调速过程中,为了保持磁通恒定,必须保持〔 A 〕.A.输出电压U 不变B. 频率f 不变C. U/F 不变D. U- f 不变 23 .带式输送机负载转矩属于〔 A 〕.A .恒转矩负载B .恒功率负载 C.二次方律负载D .以上都不是 24 .卷扬机负载转矩属于〔B 〕.A .恒转矩负载B .恒功率负载 C.二次方律负载D .以上都不是 25 .风机、泵类负载转矩属于〔C 〕.A .恒转矩负载B .恒功率负载 C.二次方律负载D .以上都不是26 .电网电压频率 50Hz,假设电动机的磁极对数p =2,那么该电动机的旋转磁场转速〔B 〕 r/min .A. 1000B. 1500C. 2000D. 300027 .变频器主电路由整流及滤波电路、〔B 〕和制动单元组成.A .稳压电路B .逆变电路 C.限制电路D .放大电路28 .为了预防机械系统发生谐振,变频器采用设置〔 D 〕的方法. A .根本频率B .上限频率 C.下限频率D .回避频率29.直流电动机具有两套绕组,励磁绕组和〔A 〕.A.电枢绕组B,它励绕组C.串励绕组D .以上都不是30.(A )限制比较简单,多用于通用变频器,在风机、泵类机械的节能运转及生产流水线的工作台传动等.A. U / f B,转差频率C.矢量限制D .直接转矩31.异步电动机的两套绕组是定子绕组和( A ).A.电枢绕组B,它励绕组C.串励绕组D.转子绕组二、填空题1、在基频以下调速时,电动机调速具有恒转矩特性.2-交一直一交变频器称为间接变频器3、交一交变频主要优点是没有中间环节变换效率高,交一交变频主要缺点是连续可调的频率范围窄4.某电动机在变频运行时需要回避17〜23 Hz之间的频率,那么应设定回避频率值为20Hz ,回避频率的范围为3Hz .5.变频调速过程中,为了保持磁通恒定,必须保持U/F=常数.6.变频调速系统中禁止使用反接制动.7.变频器的PID功能中,P指比例 .I指积分,D指微分.8.为了预防机械系统发生谐振,采用设置回避频率的方法.9.变频器的加速时间是指从0hz上升到最高频率所需的时间:减速时间是指从最高频率下降到0hz所需的时间—10. SPWM是正弦波脉冲宽度调制的英文缩写.11.输出电磁滤波器安装在变频器和电机之间.抑制变频器输出侧的谐波电压.12.目前在中小型变频器中,应用最多的逆变元件是IGBT 电压调制方式为正弦波脉冲宽度调带ij SPWM .13.三相鼠笼交流异步电动机主要有变频、变转差率、变极三种调速方式14.基频以T 调速属于恒转矩调速,基频以上调速属于弱磁恒功率调速.15.基频以下调速时,变频装置必须在改变输出频率的同时改变输出电压的幅值.16.变频器输出侧的额定值主要是输出电压、电流_、容量、配用电动机容量和超载水平.17.变频器的频率指标有频率范围、频率精度、频率分辨率18.变频器的外接频率模拟给定分为电压限制、电流限制两种.19.通用变频器的电气制动方法,常用的有三种直流制动、制动单元/制动电阻制动、整流回馈_.20. U/f限制方式的变频器主要用于风机、水泵、运输传动等无动态指标要求的场合.21.变压器的限制方式主要有U/F—限制、矢量限制限制、直接转矩限制22.变频器具有过电流保护、电动机过载—保护、过电压保护、瞬间停电保护和欠压保护的处理.三、判断题(V )1.电压型变频器多用于不要求正反转或快速加减速的通用变频器中. ( V )2.电流型变频器适用于频繁可逆运转的变频器和大容量的变频器中. ( V )3.变频器调速主要用于三相笼型异步电动机.V )5.交-交变频广泛应用于大功率三相异步电动机和同步电动机的低速变频调速. ( X )6.PWM 脉宽调制型变频,是靠改变脉冲频率来限制输出电压. ( V )7.起重机属于恒转矩类负载.( V )8.变频器矢量限制模式下,一只变频器只能带一台电动机.( V )9.直接转矩限制是直接分析交流电动机的模型,限制电动机的磁链和转矩. (,)10.变频器基准频率也叫根本频率( V )11.起动频率是指电动机开始起动的频率. (,)12.PID 限制是闭环限制中的一种常见形式.( V )13.变频器内部装有冷却风扇上下左右与相邻的物品和挡板必须保持足够的空 间. ( x )14.变频器与电动机之间的连接线越长越好.( V )15.变频器系统的调试遵循原那么“先空载、继轻载、重载〞 . ( V )16.风机变频调速参数设置,上限频率不应超过额定频率.四、简做题(本大题共 3小题,每题3分,共21分)1、变频器所需负载的主要类型有哪些各负载类型的机械特性及功率特性是怎样的答：变频器所带负载的主要类型有：恒转矩类负载：其机械特性为转矩恒定,其功率特性为功率正比于转速n o 恒功率类负载：其机械特性为功率恒定,其转矩特性为转矩反比于转速n o风机泵类负载：其机械特性为转矩 T L 正比于转速n 的平方,其功率特性为功率 正比于转速n 的三次方,2、变频调速系统的组成局部有哪些构建变频调速系统有哪两个方面的根本要求答：变频调速系统的组成局部主要有电源、变频器、电动机及负载,辅助环节有测量反响(含传感器)及限制电路等.构建变频调速系统有以下两个方面的根本要求：(1)在机械特性方面的要求； (2)在运行可靠性方面的要求.3、通用变频器什么时候需要使用热继电器答：通用变频器都具有内部电子热敏保护功能,不需要热继电器保护的电动机,但这应在10 H Z 下或60H Z 以上连续运行时.一台变频器驱动多台电动机时,应考 虑使用热继电器.V )4. 电磁转矩的根本公式为T9550P Mn4、试简述恒转矩类负载,在构成变频调速系统时,电动机和变频器的选择要点?答：对恒转矩负载来说,在构建变频调速系统时,必须注意工作频率范围,调整范围和负载转矩的变化范围能否满足要求,以及电动机和变频器的选择.5.变频器产品正在向哪三个方面开展答：〔1〕多功能与高性能〔2〕小型化〔3〕大容量、高启动转矩、具有环保功能6.变频器的保护功能有哪些答：过电流保护、电动机过载保护、过电压保护、欠电压保护和瞬间停电的处理.7.变频器主电路中安装的断路器有什么作用答：主要有隔离和保护作用8.电动机拖动系统由哪些局部组成答：由限制系统、电动机、传动机构、生产机械等组成.9.当电动机的额定电压选定后,主要根据什么选取变频器容量答：变频器的输出电流.10.为什么要把变频器与其他限制局局部区安装答：预防变频器工作时的电磁干扰11.为什么变频器的信号线、输出线采用屏蔽电缆安装答：预防干扰信号串入、抑制电流谐波.12.如果变频器的加、减速时间设为0,起动时会出现什么问题答：升速时间过短容易产生过电流,而降速时间过短容易过电压.五、综合题〔论述题、计算题、画图题等〕1.如下列图为FR-S540变频器的主回路端子接线图,请将主回路各端子的名称填入所给表格中.接电调注意调干胤-你回L1 、L2. L3 U、V、W—+ P13阳爻式电算直道乂•看H!租外■晶体管公共播干流受由人虻其排,.国FR-S54O植就情趣i九寸k强高与潮比嘲巨宜孟电航等腕~6心选件祖苴片；39nt-fiELM,»卸去就般得片林; 女籽记号端子名LI、L2； 13电源输入U、以¥变频器输出—直流电压公共端4 P1连接改善功率因数直流电抗器©接地答案:3.请参照变频器FR-S540面板给定频率示意图,表达用操作面板完成变频器30传运行频率的调试步骤.(1)按()键,进入监示器、频率设定模式(2)按()键,确认变频器为PU操作模式(3)拨动()旋钮,显示希望设定的频率30H(4)按()键,完成设定频率(5)按()按钮,启动电机(6)按STOP/RESE键,变频器停止运行［用操作面板运行1 c监宗器「频蔚设定一)I向U/拨建设定用咸屋④妾假EXT8施迪会定地率定强R+整流电路2.请完成交-直-交变频器的主电路图.频里程定写入完了Q|F和梵率闪烁答案：(1)按(MODE)键,进入监示器、频率设定模式 (2)按(PU/EXT)键,确认变频器为PU 操作模式 (3)拨动(设定用)旋钮,显示希望设定的频率 30HZ (4)按(SET)键,完成设定频率 (5)按(RUN)按钮,启动电机(6)按(STOP/RESET 键,变频器停止运行4.如下列图为FR-S540变频器的限制回路端子接线图,请将限制回路各输入端子的名称填 入所给表格中.答案: 交杆记号端子名称 输 入 信e-f接 点 输 入 STF 止将启动 SIR 反转启动 RHRI多段速度选择RLSD 接点输入公共端〔漏暨〕 FC外部晶体管公共端DC2到电源接点输入公共端(源型)频率设定10 2 4 频率设定用电源 电压信号 电流?暇5公共输入端5.完成变频器接线图(通过外部端子进行频率设定, STF 实现STR 正反转启动)端千名都输 信 号傍 立粉 入 SIF STRRHEI 用.搂点输入公事(漏型,PC,冠品蹄公三城1＞分纣电:遍点输入公共诸：源型瓠率设定10好设定用书源2 45天珠琉匕1sn通行快盛隔山I 里电圾\I 开0\需土 /正相点劫过其后动3相宜常电源L1 如心TL UV5TF9STK接地6.请完成电动机拖动系统的组成框图..连丰系统电动机恃动系统生产机械。
1、交流电动机的变频交流调速技术：用半导体电力电子器件构成的变频器，把50或60Hz的交流电变成频率可调的交流电，供给交流电动机，用以改变交流电动机的运转速度的技术。
2、转差率：同步转速n0与定子转速n之差称为转速差，转速差与同步转速的比值称为转差率S。
额定状态下运行时，异步电动机的转差率sn在0.01~0.06之间；空载时，sn在0.05以下。
3、三相异步电动机的调速方法：调频调速、改变磁极对数、改变转差率。
4、三相异步电动机的机械特性：三个主要特征点?理想空载点（N0）：负载转矩T为零，异步电动机的转速n最大，达到同步转速n0。
?启动点（S）：异步电动机接通电源瞬间，电动机的转速n为零，此时的和转矩为启动转矩Ts，称为堵转转矩。
?临界点（K）：异步电动机的机械特性有一个拐点K，此时对应的转速为临界转速nk。
5、异步电动机负载的机械特性主要是指负载的阻转矩与转速的关系。
常见的有恒转矩负载、恒功率负载和二次方率负载。
恒转矩负载（负载功率与转速成正比）、恒功率负载（转速和转矩成反比）、二次方率负载（负载的阻转矩与转速的二次方成正比）。
6、变频器的分类：⑴按变换环节：①(间接变频)交-直-交变频器②(直接变频)交-交变频器⑵按电压的调制方式：①PAM(脉幅调制)②PWM(脉宽调制)⑶按滤波方式：①电压型变频器②电流型变频器⑷按输入电源的相数：①三进三出变频器②单进三出变频器⑸按控制方式：①v/f控制变频器②转差频率控制变频器③矢量控制变频器④直接转矩控制变频器⑹按用途：①通用变频器②高性能专用变频器③高频变频器⑺按变频器的供电电压的高低分类：①低压变频器②高压变频器7、直流电动机的工作原理。
为什么直流电动机有优越的调速特性！答：直流电动机有两个独立的绕组：定子和转子。
定子绕组通入直流电，产生稳定磁场；转产生机械转矩，定子的稳恒磁场和转子的电流相互作用，产生稳恒电流；子绕组通入直流电，拖动转子旋转。
并且，此机械转矩分别为和定子的稳恒磁场和转子电流成正比。
《变频技术及应用》复习大纲1、变频器主要是由主电路、控制电路组成，或由整流回路、中间回路、逆变回路。
2、什么是变频器？变频器是利用电力半导体器件的通断作用将电源频率变换为另一电源频率的控制装置。
3、变频就是改变供电频率，通过改变交流电频率的方式实现交流电控制的技术就叫变频技术。
4、变频器通常包含2个组成部分：整流器（rectifier）和逆变器（Inverter）。
其中，整流器将输入的交流电转换为直流电，逆变器将直流电再转换成所需频率的交流电。
5、恒转矩负载指那些负载转矩的大小，仅仅取决于负载的轻重，而和转速大小无关的负载。
恒功率负载指负载转矩的大小与转速成反比，而其功率基本维持不变的负载。
6、变频器类别❖A)按变换环节分类交--交、交---直----交❖B)按电压调制方式分类PAM、PWM❖C)按直流环节的储能方式分类电压型、电流型7、按输出波形分：1)PAM(脉冲幅度调制 )2)PWM (脉冲宽度调制 ))3)SPWM(正弦脉宽调制 )9、变频的控制技术1、标量控制2、VC矢量控制3、DTC控制10、各种电力电子器件均具有导通和阻断二种工作特性。
注：电力电子技术起步于晶闸管，普及于GTR，提高于IGBT。
14、当晶闸管的额定电压小于实际要求时，可以采用两个或两个以上同型号器件相串联。
15、为什么要进行晶闸管过电流保护？造成晶闸管过电流的重要原因是：电网电压波动太大、电动机轴上拖动的负载超过允许值、电路中管子误导通以及管子击穿短路等。
16、晶闸管的过电流常见的保护有以下几种：1）快速熔断器保护2）过电流继电器保护3）限流与脉冲移相保护4）利用反馈控制作过电流保护5）直流快速开关电流保护为什么要进行晶闸管的过电压保护？晶闸管从导通到阻断和开关电路一样，因为有电感释放能量，所以会产生过电压。
这可能会导致管子的反向击穿，所以必须采取保护措施。
常用的保护方法是在晶闸管两端并接RC吸收元件。
20、门极关断晶闸管GTO（gate turn off thyristor）。
它与普通晶闸管相比，属“全控型器件”或“自关断器件”，既可控制器件的开通，又可控制器件的关断。
22、大功率晶体管GTR（Giant Transistor）,是一种具有发射极（e）、基极（b）、集电极(c)区的三层器件，有NPN和PNP两种结构，故又称双结型晶体管BJT（Bi Junction Tansistor）。
它既有晶体管的固有特性，又扩大了功率容量。
在大功率电力变换电路中,10kHz以下的应用较多。
GTR的缺点是耐冲击能力差，易受二次击穿而损坏，所以使用时必须考虑以下参数：击穿电压、电流增益、耗散功率和开关速度，这四个参数是相互制约的。
23、MOSFET的栅源电压一般不允许超过20V，在栅源两端反接一个稳压二极管（稳压值为15V），即可实现栅源过压保护。
24、功率MOSFET都有一个最大的峰值电流额定值。
为保证能长期可靠地工作，功率MOSFET工作时不能超过这个额定值。
解决这个问题的办法是选用快恢复型二极管，或降低功率MOSFET的开关速度，以限制续流二极管的峰值反向恢复电流。
25、功率MOSFET过热保护。
解决过热保护的办法之一是安装一个足够大的散热器，使它的散热能力足以在总功耗一定的情况下，使结温限制在150℃之内。
办法二是检测结温，如果结温高于某个值(如100℃)，就应该采取关断措施。
27、将MOSFET与晶闸管复合而得到的器件，简称MCT,具有功率大、频率高的特点。
28、GTR和GTO的特点——双极型，电流驱动，通流能力很强，开关速度较低，所需驱动功率大，驱动电路复杂。
MOSFET的特点——单极型，电压驱动，开关速度快，输入阻抗高，热稳定性好，所需驱动功率小而且驱动电路简单。
29、绝缘栅双极晶体管（Insulated-gate Bipolar Transistor——IGBT或IGT）GTR和MOSFET复合，结合二者的优点。
31、电力电子器件类型归纳单极型：电力MOSFET双极型：晶闸管、GTO、GTR复合型：IGBT和IGCT36、电压型和电流型变频器的区别：电压型变频器适用于不可逆调速的场所，电压型适用于要求快速且可逆运行的场所。
37、脉幅调制PAM（Pulse Amplitude Modulation），是一种改变电压源的电压Ed或电流源Id的幅值，进行输出控制的方式。
它在逆变器部分只控制频率，在整流器部分控制输出的电压或电流。
38、脉宽调制（简称PWM）型变频是靠改变脉冲宽度来控制输出电压，通过改变调制周期来控制其输出频率39、开关元件在零电压或零电流下进行开关状态转换，即软开关技术。
优点：有效地防止了电磁干扰，大大提高了器件的工作频率，且减少了装置的体积和重量。
48、交-交变频有什么优点和缺点？优点：交-交变频由于没有中间环节，能量转换效率较高，广泛应用于大功率的三相异步电动机和同步电动机的低速变频调速。
缺点：交-交变频由于输出的频率低和功率因数低，其应用受到限制。
为什么说风机、泵类负载进行变频调速节能的效果最好？风机、泵类负载属于二次方律负载，其转矩与速度的二次方程成正比例变化，而其耗电功率基本与转速的三次方成比例。
转速越小，耗能越低，越能体现其节能效果。
49、交一交变频器主要优点是没有中间环节，变换效率高。
但连续可调的频率范围窄，通常为额定频率的l/2以下，主要适用于电力牵引等容量较大的低速拖动系统中。
50、交一直一交变频器由于把直流电逆变成交流电的环节较易控制，因此在频率的调节范围以及改善变频后电动机的特性等方面，都有明显优势，是目前广泛采用的变频方式51、按工作原理分1） U／f控制变频器 2）转差频率控制变频器 3）矢量控制变频器 4）直接转矩控制变频器。
52、按用途分1) 通用变频器 2）专用变频器58、变频器的基本结构从外形上分有书本型结构(0．75～37KW)和装柜型结构(45～1500 kW)两种。
59、进行主电路连接时应注意以下几点：(1)主电路电源端子R、S、T，经接触器和空气开关与电源连接。
不用考虑相序。
(2)变频器的保护功能动作时，继电器的常闭触点控制接触器电路，会使接触器断开，从而切断变频器的主电路电源。
(3)不应以主电路的通断来进行变频器的运行、停止操作。
需用控制面板上的运行键(RUN)和停止键(STOP)或用控制电路端子FWD（REV）来操作。
(4)变频器输出端子(U、V、W)最好经热继电器再接至三相电机上，当旋转方向与设定不一致时，要调换U、V、W三相中的任意二相。
(5)变频器的输出端子不要连接到电力电容器或浪涌吸收器上。
(6)从安全及降低噪声的需要出发，及防止漏电和干扰侵入或辐射出去，必须接地。
60、RC浪涌电压吸收电路的接线不能超过20cm。
61、常用制动电阻的阻值与容量的参考值成反比（电源电压：380V）62、变频器的控制电线与主回路电线或其他电力电线需分开铺设。
63、装设变频器的场所条件有：1) 电气室应湿气少、无水浸入。
2) 无爆炸性、燃烧性或腐蚀性气体和液体，粉尘少。
3) 装置容易搬入安装。
4) 应有足够的空间，便于维修检查。
5) 应备有通风口或换气装置以排出变频器产生的热量。
6) 应与易受变频器产生的高次谐波和无线电干扰影响的装置分离。
7) 安装在室外必须单独按照户外配电装置设置。
64、变频调速系统的调试工作，没有规定的步骤，只是一般应遵循“先空载、继轻载、后重载”的规律。
题型一、选择题1、正弦波脉冲宽度调制英文缩写是（C ）。
A：PWM B：PAM C：SPWM D：SPAM2、目前，在中小型变频器中普遍采用的电力电子器件是（D ）。
A：SCR B：GTO C：MOSFET D：IGBT3、IGBT属于（ B）控制型元件。
A：电流 B：电压 C：电阻 D：频率4、变频器种类很多，其中按滤波方式可分为电压型和（ A）型。
A：电流 B：电阻 C：电感 D：电容5、在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（ C）功能。
A：频率偏置 B：转差补偿 C：转矩补偿 D：段速控制6、变频器的节能运行方式只能用于（A ）控制方式。
A：U/f开环 B：矢量 C：直接转矩 D：CVCF1、交流变频技术得以广泛普及和推广，主要得益于哪三项技术、理论的发展？答：一、电力电子技术飞速发展，使大功率、高性能电力电子器件层出不穷，为变頻技术提供坚实的“硬件”支持。
二、先进的变频技术理论不断创新，引导交流变频技术健康发展。
三、不断发展的全数字微机控制技术，使变频器缩小了体积，降低了成本，提高了效率，增强了功能。
2、变频器按变换环节分类有哪些？（交--交、交---直----交）3、变频技术的控制技术有三个，分别是标量控制、矢量控制和什么控制？(转矩DTC控制)4、电力电子器件类型归为纳单极性、双极性和混合型，各举出一个具体的器件名称？（MOSFET/晶闸管、GTO、GTR/IGBT和IGCT）8、变频器种类很多，其中按滤波方式可分为电压型和什么型？（电流）11、电压型和电流型变频器的区别有哪些？答：1、无功能量的缓冲：（储能元件的不同）2、再生制动：电压型只能单反向传递，不适应再生制动。
3、调速时动态响应：电流型变频器的直流电压UD可以迅速改变大小和方向，所以动态响应较快。
4、适应范围：电压型变频器适用于不可逆调速的场所，电流型适用于要求快速且可逆运行的场所。
12、什么是脉幅调制PAM？答：是一种改变电压源的电压Ed或电流源Id的幅值，进行输出控制的方式。
它在逆变器部分只控制频率，在整流器部分控制输出的电压或电流。
14、什么是脉宽调制（简称PWM）？答：改变脉冲宽度来控制输出电压，通过改变调制周期来控制其输出频率。
13、什么是软开关技术？实现软开关技术的好处有哪些？答：在零电压或零电流下进行开关状态转换，即软开关技术。
在谐振型变频中，由于各功率器件的开关损耗近似为零，有效地防止了电磁干扰，大大提高了器件的工作频率，且减少了装置的体积和重量。
14、为什么变频器的电压与频率成比例的改变？（VVVF）答：在额定频率下，如果电压一定而只降低频率，那麽磁通就过大，磁回路饱和，严重时将烧毁电机；反之，如果电压一定而仅仅升高频率，则出现弱磁，输出转矩变小。
因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。
16、阐述交流电机能通过改变频率实现调速的原理。
由交流电动机的同步转速表达式：n ＝ 60 f(1 － s)/p 由式 (1) 可知，转速 n 与频率 f 成正比，只要改变频率 f 即可改变电动机的转速。
习题2：1．变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。
