微扑翼飞行器的仿生结构研究

仿蝴蝶微型扑翼机飞行原理及扑翼机构研究摘要微扑翼飞行器Flapping-wing micro aerial vehicles模仿鸟类或昆虫的飞行原理,具有体积小、重量轻、隐身性好等优点,被广泛使用到军用和民用领域。

本文以仿蝴蝶微型扑翼机为研究对象,首先分析凤蝶的飞行参数,在此基础上,建立了仿蝴蝶扑翼机的参数化模型,研究了仿蝴蝶扑翼机的流体和扑翼机构的运动特性。

(1)对凤蝶的扑翼飞行和微观形态进行了整理和分析,获得了凤蝶扑翼飞行的尺寸参数及运动参数,为仿蝴蝶扑翼机的数值建模和机构分析提供了数据参考。

(2)以流体仿真软件 FLUENT 为平台,采用参数化语言,建立了仿蝴蝶流体分析模型,针对解决流场的动边界这一难点,采用动网格技术,对翼型的流体动力学性能进行研究。

流体仿真结果表明:涡流是产生高升力的主要原因;在大翼展、低频率扑动前提下,扑翼幅值与产生的升力和推力成正比。

(3)以平面四杆机构为基础,用解析法设计了具有急回特性的扑翼机构,并以 solidworks 软件为平台,建立了扑翼机构的三维模型,进行了扑翼机构的运动仿真,将仿真结果与解析法设计的扑翼机构的运动特性进行比较,验证了解析法设计急回特性的扑翼机构的可行性和可靠性。

关键词:微扑翼飞行器,流体力学仿真,动网格技术,急回特性,运动仿真IAbstractFlapping-wing micro aerial vehicles mimic birds or insect flight principle, hasthe advantage of small volume, light weight, good stealth ability, etc., is widely usedin military and civil fields. Papilio is chosen to research the flapping wing flight andflight mechanism in this paper. The parametric language is used to constructedbutterfly wing model to carry on motion analysis and the design of theflapping-wing mechanism1 Researched and analyzed the flapping wing flight and micro-morphology ofthe papilio, obtained its dimension parameter and motion parameter,provided datareferences for the numerical modeling and mechanical modeling of the bionicornithopter 2The imitating butterfly fluid simulation mode is based on theparameterized modeling method on FLUENT software platform, to solve the flowfield of the moving boundary this problem, using the dynamic mesh technique,research on hydrodynamic performance of airfoil. Fluid simulation results show:eddy current is the main cause of high lift; in the large span, the low frequency,flutter premise, flapping amplitude is proportional to lift and thrust s generated3Based on the analytical method design the plane four-bar linkage, usingquick-return characteristics to design flapping-wing mechanism, and make motionanalyses. Established the three-dimensional model of the flapping wing, and mademotion simulation on solidworks software. The research results revealthat theflapping-wing mechanism motion analysis which is compared withthree-dimensional model simulated analysis is feasible and reliable Keyword: Flapping-wing micro aerial vehicles, fluid dynamics simulation,dynamic mesh, quick-return characteristics, motion simulationII南昌航空大学硕士学位论文目录目录摘要 IAbstract II第1章绪论11.1 引言.11.2 微型扑翼飞行器的研究现状及分析21.2.1 国外研究现状..31.2.2 国内研究现状..51.3 本文的研究目的及意义..71.3.1 微型扑翼飞行器的研究目的..71.3.2 拟解决的技术问题71.4 本文的内容安排..8第2章昆虫扑翼飞行原理及蝴蝶翅形态结构92.1 昆虫扑翼飞行原理.92.1.1 雷诺数..92.1.2 昆虫的飞行机理..102.1.3 蝴蝶的飞行机理..132.2 蝴蝶翅形态结构142.2.1 蝴蝶翅气动外形特质142.2.2 蝴蝶翅三维形状测量152.2.3 自由飞行时蝴蝶翅形态结构16 2.3 蝴蝶翅微观形态172.3.1 翅的表观结构182.3.2 翅的断面结构192.4 本章小结19第3章仿生扑翼模型的流场分析21 3.1 FLUENT软件简介..213.1.1 FLUENT软件求解步骤..21III南昌航空大学硕士学位论文目录3.1.2 求解控制方程223.2 翼型的流场数值计算.233.2.1 翼型建模及网格化.233.2.2 翼型的流场计算..243.3 翅翼拍动中流场的数值模拟.27 3.3.1 动网格技术.273.3.2 动态数值分析283.3.3 拍打振幅对扑翼运动的影响313.4 本章小结32第4章扑翼机构设计及建模分析334.1 扑翼机构的设计.334.1.1 扑翼机构总体设计要求..334.1.2 扑翼的实现方案..344.2 扑翼机构的运动尺度综合..354.2.1 扑翼机构方案确定.364.2.2 构件尺寸确定374.3 按解析法设计急回特性的扑翼机构..374.3.1 扑翼机构设计374.3.2 扑翼机构分析424.4 扑翼机构建模.464.4.1 零件三维建模464.4.2 零件装配与运动仿真474.5 本章小结49第5章结论与展望505.1 结论..505.2 展望..50参考文献..52攻读硕士学位期间发表的学术论文及参加的科研情况.56一、攻读硕士学位期间发表的论文..56二、攻读硕士学位期间参加的科研情况56致谢57IV南昌航空大学硕士学位论文第一章绪论第 1 章绪论1.1 引言微型扑翼飞行器Flapping-wing micro aerial vehicles以其优良的机动性、低噪音、低成本、携带方便、操作简单、可执行多种任务等功能,不论在军用还是民[1]用领域都具有十分重要、极其广泛的用途。

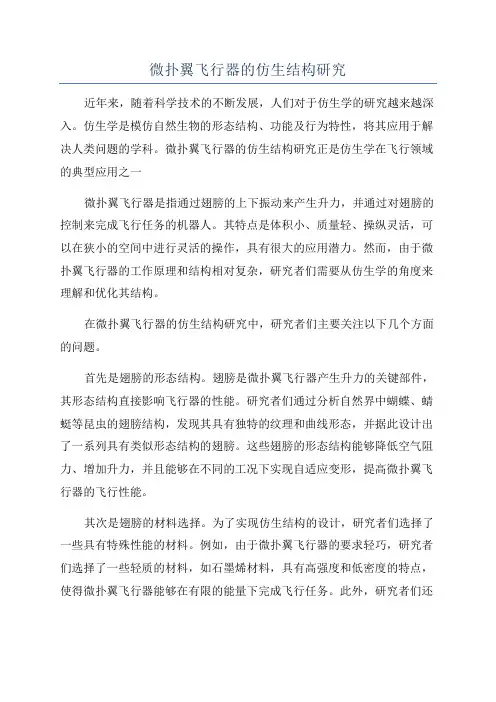

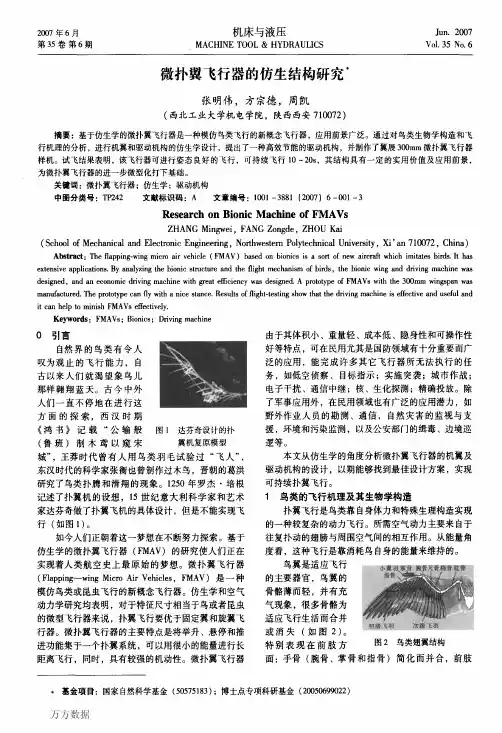

微扑翼飞行器的仿生结构研究近年来，随着科学技术的不断发展，人们对于仿生学的研究越来越深入。

仿生学是模仿自然生物的形态结构、功能及行为特性，将其应用于解决人类问题的学科。

微扑翼飞行器的仿生结构研究正是仿生学在飞行领域的典型应用之一微扑翼飞行器是指通过翅膀的上下振动来产生升力，并通过对翅膀的控制来完成飞行任务的机器人。

其特点是体积小、质量轻、操纵灵活，可以在狭小的空间中进行灵活的操作，具有很大的应用潜力。

然而，由于微扑翼飞行器的工作原理和结构相对复杂，研究者们需要从仿生学的角度来理解和优化其结构。

在微扑翼飞行器的仿生结构研究中，研究者们主要关注以下几个方面的问题。

首先是翅膀的形态结构。

翅膀是微扑翼飞行器产生升力的关键部件，其形态结构直接影响飞行器的性能。

研究者们通过分析自然界中蝴蝶、蜻蜓等昆虫的翅膀结构，发现其具有独特的纹理和曲线形态，并据此设计出了一系列具有类似形态结构的翅膀。

这些翅膀的形态结构能够降低空气阻力、增加升力，并且能够在不同的工况下实现自适应变形，提高微扑翼飞行器的飞行性能。

其次是翅膀的材料选择。

为了实现仿生结构的设计，研究者们选择了一些具有特殊性能的材料。

例如，由于微扑翼飞行器的要求轻巧，研究者们选择了一些轻质的材料，如石墨烯材料，具有高强度和低密度的特点，使得微扑翼飞行器能够在有限的能量下完成飞行任务。

此外，研究者们还尝试使用可变刚度材料，通过改变翅膀的刚度来调整飞行器的飞行姿态和性能。

最后是翅膀的控制方法。

微扑翼飞行器的控制方法需要考虑多个自由度的问题。

研究者们通过分析昆虫翅膀的运动规律，发现其运动受到肌肉和神经系统的控制。

因此，研究者们提出了一种基于人工神经网络的控制方法，可以模拟昆虫的飞行控制机制，实现对微扑翼飞行器的高灵敏度控制。

综上所述，微扑翼飞行器的仿生结构研究是一项具有挑战性的任务，研究者们通过分析自然界中昆虫的翅膀结构和运动规律，设计出了一系列具有类似结构的翅膀，并开发了相应的控制方法。

《小型扑翼飞行器的结构设计及仿真分析》一、引言随着科技的不断发展，扑翼飞行器因其高效、灵活的飞行特点，在军事侦察、环境监测、生物仿生学等领域中受到了广泛的关注。

本文旨在探讨小型扑翼飞行器的结构设计及其仿真分析，为扑翼飞行器的设计与研发提供理论依据。

二、小型扑翼飞行器的结构设计（一）基本框架设计小型扑翼飞行器的结构主要由以下几个部分组成：框架、动力系统、驱动系统、飞行控制系统和扑翼机构。

其中，框架是整个飞行器的基础，负责支撑和固定其他部件。

（二）扑翼机构设计扑翼机构是扑翼飞行器的核心部分，其设计直接影响到飞行器的飞行性能。

扑翼机构主要包括翼片、连杆、驱动装置等。

翼片的设计要考虑到空气动力学特性，以提高飞行器的升力和稳定性。

连杆和驱动装置的设计要保证翼片的运动轨迹和速度，以实现高效的能量转换。

（三）动力系统与驱动系统设计动力系统通常采用电动或燃油发动机，为飞行器提供动力。

驱动系统则负责控制扑翼机构的运动，通常采用舵机或电机等。

在设计中，要考虑到动力系统的功率、重量、体积等因素，以及驱动系统的控制精度和可靠性。

（四）飞行控制系统设计飞行控制系统是扑翼飞行器的重要组成部分，负责控制飞行器的姿态和轨迹。

通常采用微处理器和传感器等设备实现控制。

在设计中，要考虑到控制系统的稳定性、响应速度和抗干扰能力等因素。

三、仿真分析（一）仿真模型的建立利用计算机仿真软件，建立小型扑翼飞行器的三维模型。

模型要尽可能地反映真实情况，包括各部件的尺寸、重量、材料等参数。

（二）仿真实验过程在仿真软件中，对模型进行动力学分析和运动学分析。

通过改变模型的参数，如翼片形状、连杆长度、驱动速度等，观察飞行器的飞行性能变化。

同时，还可以通过仿真实验分析飞行控制系统的控制效果和稳定性。

（三）仿真结果分析根据仿真实验的结果，分析各参数对飞行器性能的影响。

通过对比不同设计方案的仿真结果，选择最优的设计方案。

同时，还要对飞行控制系统的控制效果和稳定性进行分析，以提高飞行器的整体性能。

微型扑翼飞行机器人的设计方法和制造工艺研究随着科技的不断进步，微型扑翼飞行机器人作为一种仿生机器人的重要形式，正在得到越来越多的关注和研究。

本文将介绍微型扑翼飞行机器人的设计方法和制造工艺，以期为相关领域的研究提供参考和借鉴。

首先，微型扑翼飞行机器人的设计方法在于模仿自然界中的昆虫飞行原理。

昆虫的独特飞行方式具有高效性和灵活性，因此成为微型扑翼飞行机器人设计的重要依据。

设计者需要研究昆虫的翅膀结构和运动方式，并将其应用于机器人的设计中。

通过仿生设计，机器人可以具备更好的飞行性能和机动性。

其次，微型扑翼飞行机器人的制造工艺需要兼顾材料选择和加工工艺。

首先，材料的轻量化和柔韧性是制造微型机器人的关键。

常用的材料包括碳纤维、聚合物材料等，这些材料具有较好的强度和韧性，同时又能保持机器人的轻盈和灵活。

其次，制造工艺需要满足微型机器人的复杂形态和运动需求。

采用微纳加工技术，如激光切割和3D打印等，可以实现微型机器人零件的精确制造和组装。

此外，为了实现机器人的高效飞行，还需要通过优化机翼和机体结构，提高机器人的空气动力学性能。

最后，微型扑翼飞行机器人的设计方法和制造工艺研究面临一些挑战。

首先，微型机器人的能源供应是一个重要问题。

由于体积限制，传统能源系统难以满足机器人的长时间飞行需求，因此需要研究新型的微型能源系统。

其次，机器人的控制系统也是一个挑战。

微型机器人的飞行姿态需要实时调整和控制，因此需要设计高精度和高稳定性的控制系统。

综上所述，微型扑翼飞行机器人的设计方法和制造工艺研究是一个复杂而又具有挑战性的领域。

通过模仿昆虫的飞行原理、选择合适的材料和加工工艺，并解决能源和控制系统等问题，可以为微型扑翼飞行机器人的发展提供指导和支持。

未来，随着科技的不断进步，微型扑翼飞行机器人有望在军事、救援和勘探等领域发挥更大的作用。

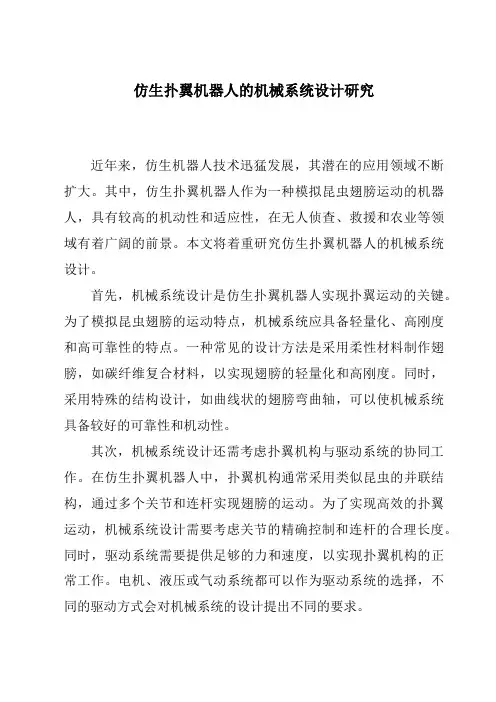

仿生扑翼机器人的机械系统设计研究近年来，仿生机器人技术迅猛发展，其潜在的应用领域不断扩大。

其中，仿生扑翼机器人作为一种模拟昆虫翅膀运动的机器人，具有较高的机动性和适应性，在无人侦查、救援和农业等领域有着广阔的前景。

本文将着重研究仿生扑翼机器人的机械系统设计。

首先，机械系统设计是仿生扑翼机器人实现扑翼运动的关键。

为了模拟昆虫翅膀的运动特点，机械系统应具备轻量化、高刚度和高可靠性的特点。

一种常见的设计方法是采用柔性材料制作翅膀，如碳纤维复合材料，以实现翅膀的轻量化和高刚度。

同时，采用特殊的结构设计，如曲线状的翅膀弯曲轴，可以使机械系统具备较好的可靠性和机动性。

其次，机械系统设计还需考虑扑翼机构与驱动系统的协同工作。

在仿生扑翼机器人中，扑翼机构通常采用类似昆虫的并联结构，通过多个关节和连杆实现翅膀的运动。

为了实现高效的扑翼运动，机械系统设计需要考虑关节的精确控制和连杆的合理长度。

同时，驱动系统需要提供足够的力和速度，以实现扑翼机构的正常工作。

电机、液压或气动系统都可以作为驱动系统的选择，不同的驱动方式会对机械系统的设计提出不同的要求。

最后，机械系统设计还需考虑机器人的稳定性和控制性能。

由于仿生扑翼机器人在空气中运动，存在空气动力学效应的影响，机械系统设计需要考虑机器人的稳定性。

通过调整翅膀的形状和尺寸，以及控制翅膀的运动轨迹，可以提高机器人的稳定性。

此外，机械系统设计还需要与控制系统紧密结合，通过传感器和反馈控制实现对机器人的精确控制。

综上所述，仿生扑翼机器人的机械系统设计是实现扑翼运动的关键。

通过采用轻量化、高刚度和高可靠性的材料，设计合理的扑翼机构和驱动系统，以及考虑机器人的稳定性和控制性能，可以实现高效、稳定的扑翼运动。

随着技术的不断发展，仿生扑翼机器人的机械系统设计将进一步提升，为各个领域的应用带来更多可能性。

１．　引言自古以来，人们就梦想着在天空自由翱翔，对鸟在滑翔状态下的研究使人类乘着飞机上了天。

但在一般情况下，昆虫和鸟类翅膀具有很大的机动灵活性，生物超强的飞行能力也引起了人们的极大兴趣，如昆虫利用其薄如蝉翼的翅膀高频振动，能够实现前飞、倒飞、侧飞及倒着降落等特技飞行。

对生物生理结构和飞行机理的研究为仿制出具有更大飞行灵活性的新型扑翼飞行器打下坚实基础。

随着对生物飞行机理的认识和微电子机械技术（ＭＥＭＳ）、空气动力学和新型材料等的快速发展，仿生扑翼飞行器在目前已成为一个新的研究热点。

由于其在军事和民用上均具有广泛的应用前景，许多国家都已在这方面进行了研究，如美国加州大学伯克利分校、日本东京大学等都已经在这个领域进行了深入的研究探索工作，国内的科学家们也开始了这方面的基础和应用研究工作。

本文主要介绍了仿生扑翼飞行器的特点和关键技术，以及其在国内外的研究现状，并进行了对比分析思考，提出了相应的见解。

１．　仿生扑翼飞行器的特点仿生扑翼飞行器是一种模仿鸟类和昆虫飞行，基于仿生学原理设计制造的新型飞行机器。

该类飞行器若研制成功，那么与固定翼和旋翼飞行相比，它便具有独特的优点：如原地或小场地起飞，极好的飞行机动性和空中悬停性能以及飞行费用低廉，仿生扑翼飞行器的研究现状及关键技术o 周骥平 武立新 朱兴龙扬州大学机械工程学院［摘　要］　本文简要介绍了仿生扑翼飞行器的概念、特点及其应用，概述了仿生扑翼飞行器在国内外早期和当前的研究现状及未来的发展趋势。

在此基础上，就目前研究中迫切需要解决的一些关键技术进行了讨论，并结合目前研究情况，对我国仿生扑翼飞行器的未来发展前景进行了展望。

［关键词］　仿生；扑翼飞行器；微型飞行器；关键技术[Abstract] Ｔｈｅ　ｃｏｎｃｅｐｔ，　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ａｎｄ　ｕｓａｇｅ　ｏｆ　ｆｌａｐｐｉｎｇ－ｗｉｎｇ　ａｉｒ　ｖｅｈｉｃｌｅ　（ＦＡＶ）　ａｒｅ　ｂｒｉｅｆｌｙｉｎｔｒｏｄｕｃｅｄ．　Ｔｈｅ　ｐｒｅｓｅｎｔ　ｒｅｓｅａｒｃｈ　ｓｉｔｕａｔｉｏｎ　ａｎｄ　ｆｕｔｕｒｅ　ｄｅｖｅｌｏｐｍｅｎｔ　ｔｒｅｎｄ　ｏｆ　ＦＡＶ　ａｒｅ　ｓｕｍｍａｒｉｚｅｄ．Ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅｓｅ，　ｓｅｖｅｒａｌ　ｋｅｙ　ｔｅｃｈｎｏｌｏｇｉｅｓ　ｏｆ　ＦＡＶ　ａｒｅ　ｄｉｓｃｕｓｓｅｄ．　Ｔａｋｉｎｇ　ｉｎｔｏ　ａｃｃｏｕｎｔ　ｔｈｅ　ｐｒｅｓｅｎｔｓｉｔｕａｔｉｏｎ　，　ｔｈｅ　ｆｕｔｕｒｅ　ｏｎ　ｔｈｅ　ｒｅｓｅａｒｃｈ　ｏｆ　ＦＡＶ　ｉｎ　Ｃｈｉｎａ　ｉｓ　ｏｕｔｌｉｎｅｄ．[Keywords]　Ｂｉｏｎｉｃｓ；　Ｆｌａｐｐｉｎｇ－ｗｉｎｇ　ａｉｒ　ｖｅｈｉｃｌｅ；　Ｍｉｃｒｏ　ａｉｒ　ｖｅｈｉｃｌｅ；　Ｋｅｙ　ｔｅｃｈｎｏｌｏｇｙ［作者简介］周骥平（１９６０－），男，扬州大学机械工程学院院长，博士，教授，研究领域： 机电一体化，机械设计理论与方法等．＊基金项目：江苏省高校自然科学基金项目资助（０２ＫＪＤ４６００１０）综述２００４．６它将举升、悬停和推进功能集于一扑翼系统，可以用很小的能量进行长距离飞行，因此更适合在长时间无能源补充及远距离条件下执行任务。

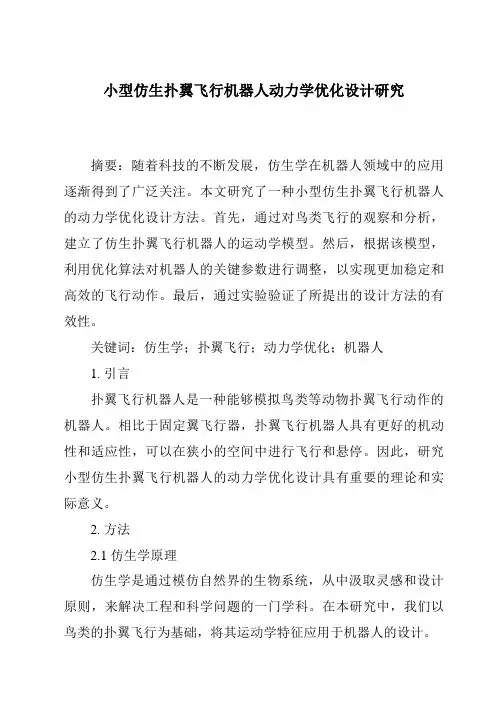

小型仿生扑翼飞行机器人动力学优化设计研究摘要：随着科技的不断发展，仿生学在机器人领域中的应用逐渐得到了广泛关注。

本文研究了一种小型仿生扑翼飞行机器人的动力学优化设计方法。

首先，通过对鸟类飞行的观察和分析，建立了仿生扑翼飞行机器人的运动学模型。

然后，根据该模型，利用优化算法对机器人的关键参数进行调整，以实现更加稳定和高效的飞行动作。

最后，通过实验验证了所提出的设计方法的有效性。

关键词：仿生学；扑翼飞行；动力学优化；机器人1. 引言扑翼飞行机器人是一种能够模拟鸟类等动物扑翼飞行动作的机器人。

相比于固定翼飞行器，扑翼飞行机器人具有更好的机动性和适应性，可以在狭小的空间中进行飞行和悬停。

因此，研究小型仿生扑翼飞行机器人的动力学优化设计具有重要的理论和实际意义。

2. 方法2.1 仿生学原理仿生学是通过模仿自然界的生物系统，从中汲取灵感和设计原则，来解决工程和科学问题的一门学科。

在本研究中，我们以鸟类的扑翼飞行为基础，将其运动学特征应用于机器人的设计。

2.2 运动学模型建立根据鸟类扑翼飞行的运动规律，我们建立了小型仿生扑翼飞行机器人的运动学模型。

该模型包括机器人的位置、速度和加速度等关键参数，并考虑了机器人与环境之间的相互作用。

2.3 动力学优化设计为了实现机器人的稳定和高效飞行，我们利用优化算法对机器人的关键参数进行调整。

通过改变机器人的翼展、翼面积、翼型等参数，使得机器人在飞行过程中能够更好地适应不同的环境和任务需求。

3. 实验结果与讨论我们通过实验验证了所提出的动力学优化设计方法的有效性。

实验结果表明，通过优化设计的机器人在飞行过程中表现出更好的稳定性和机动性，能够更好地应对复杂的环境和任务需求。

4. 结论本研究通过对小型仿生扑翼飞行机器人的动力学优化设计，实现了机器人的稳定和高效飞行。

该研究为小型仿生扑翼飞行机器人的设计和应用提供了重要的理论基础和技术支持。

微型扑翼飞行器的结构设计与制作技术研究随着科技的不断进步，微型扑翼飞行器作为一种新型飞行器，受到了越来越多的关注。

微型扑翼飞行器是一种仿生飞行器，其设计灵感来自于昆虫的翅膀运动原理，通过模仿昆虫的翅膀运动方式实现飞行。

本文将重点研究微型扑翼飞行器的结构设计与制作技术。

微型扑翼飞行器的结构设计是实现其稳定飞行的关键。

首先，需要设计合适的翅膀形状和尺寸。

翅膀的形状应具有良好的气动特性，能够产生足够的升力和稳定的飞行。

其次，需要确定翅膀的材料和结构。

翅膀的材料应具有足够的轻量化和强度，常见的材料有碳纤维、玻璃纤维等。

翅膀的结构可以采用刚性或柔性结构，刚性结构适用于大型扑翼飞行器，而柔性结构适用于微型扑翼飞行器。

最后，需要设计合适的机身结构和连接方式，以实现翅膀的运动和控制。

微型扑翼飞行器的制作技术主要包括翅膀制作、机身制作和控制系统制作。

翅膀制作需要先制作翅膀的模具，然后根据模具制作翅膀，最后进行表面处理和装配。

机身制作可以采用3D打印技术或精密加工技术，根据设计要求制作机身的外形和内部结构。

控制系统制作包括电机、传感器和控制电路等的选择和安装，以及飞行器的姿态控制和稳定控制算法的开发。

微型扑翼飞行器的结构设计与制作技术研究的目的是实现微型扑翼飞行器的稳定飞行和控制。

通过合理的结构设计和制作技术，可以使微型扑翼飞行器具有较好的飞行性能和操控性。

此外，结构设计和制作技术的研究还可以为更大规模的扑翼飞行器的设计和制作提供参考。

总之，微型扑翼飞行器的结构设计与制作技术研究是一项复杂而重要的工作。

通过深入研究和不断探索，可以进一步提高微型扑翼飞行器的性能和应用领域，为未来的飞行器发展做出贡献。

《两段式仿生扑翼飞行器的结构设计及气动特性仿真》一、引言随着科技的不断进步，仿生学在航空领域的应用日益广泛。

其中，仿生扑翼飞行器因其高机动性、高仿生性及良好的环境适应性，成为了当前研究的热点。

本文将重点探讨两段式仿生扑翼飞行器的结构设计及气动特性仿真。

二、两段式仿生扑翼飞行器的结构设计1. 整体结构两段式仿生扑翼飞行器主要包含动力系统、控制系统和扑翼系统三个部分。

其中，扑翼系统采用两段式设计，分为上、下两个部分。

整体结构仿照鸟类飞行时的翅膀运动，具有较高的灵活性和适应性。

2. 扑翼系统设计扑翼系统是仿生扑翼飞行器的核心部分，其设计直接影响到飞行器的性能。

两段式扑翼系统由上翼段和下翼段组成，通过驱动机构实现上下扑动。

上翼段主要负责产生升力，下翼段则起到调节气流、增强飞行稳定性的作用。

3. 动力系统设计动力系统为仿生扑翼飞行器提供动力，主要包括电机、电池和传动机构等部分。

为了保证飞行器的轻量化和高效性，我们选用高性能的电机和电池，通过传动机构将动力传递到扑翼系统，实现飞行器的飞行。

4. 控制系统设计控制系统是仿生扑翼飞行器的大脑，负责飞行器的导航、控制和姿态调整。

我们采用先进的飞行控制算法和传感器技术，实现对飞行器的精确控制，使其能够按照预设的轨迹进行飞行。

三、气动特性仿真为了更好地了解两段式仿生扑翼飞行器的气动特性，我们采用计算流体动力学（CFD）技术进行仿真分析。

通过建立三维模型，模拟飞行器在不同速度、不同攻角下的气流分布和压力分布，从而得到飞行器的气动性能参数。

仿真结果表明，两段式仿生扑翼飞行器在扑动过程中，上下翼段的协同作用能够产生较大的升力，同时减小阻力。

此外，通过调整扑动频率和幅度，可以实现对升力和阻力的有效控制，从而提高飞行器的飞行性能。

四、结论本文对两段式仿生扑翼飞行器的结构设计及气动特性仿真进行了探讨。

通过采用两段式扑翼系统、高性能的动力系统和先进的控制系统设计，实现了仿生扑翼飞行器的轻量化、高效化和智能化。

仿生扑翼飞行器设计与制作摘要：随着仿生学的发展和材料动力技术的不断进步，人类能更好的模仿生物的运动，向大自然学习，服务人类。

像鸟一样的飞行是人类几千年的梦想，近几年科研人员在扑翼飞行器的研究和制造方面有了很大的发展，目前世界上已经出现了许多扑翼飞行器，但其仿生程度任然较低。

通过学习和研究我们选用了对称的五杆机构来实现飞行器的机翼的动作，并按照飞行原理设计了飞行器的升力机构和推力机构，最后做出了实物，进行了飞行试验。

关键词：仿生;扑翼飞行器;五杆机构;空气动力学;飞行试验Designing and producting of the flapping wingflight vehicle in bionicsABSTRACT: Along with the development of bionics and material power technology advances, mankind can better imitate biological movement, learning to nature and servicing human. Flying Like a bird is the dream of human for several thousand years, In recent years researchers Made great progress in the flapping wing flight vehicle research and manufacturing. There are already some kind of the flapping wing flight vehicles in the word recently, but the bionic degree lower still. With the studying and researching we choose the symmetrical five-bar mechanism to realize the action of the wing of the aircraft, According to the principle of fly. I design the lift institutions and thrust institutions. Finally I made the craft, and test it.KEY WORDS:Bionic; The flapping wing flight vehicle; Five-bar mechanism; Aerodynamics; Flight test目录1前言 (2)1.1本次毕业设计课题的目的、意义 (2)1.2仿生扑翼飞行器简介 (2)2.1仿生扑翼飞行器优缺点 (4)2.2仿生扑翼飞行器的结构组成 (4)3仿生扑翼飞行器的原理和设计 (5)3.1飞行器的飞行原理 (5)3.2对鸟类飞行的分析 (5)3.3机构原理性设计 (6)4仿生扑翼飞行器的参数选择 (8)4.1动力系统的参数选择和计算 (8)4.1.1通过对几种飞行器的机翼扇动频率的统计得出下表 (8)4.1.2齿轮的选用 (8)4.1.3电机的选用 (8)4.2飞行器机身尺寸的确定 (9)4.2机翼五杆机构的设计和计算 (9)4.2.1机构简图 (9)4.2.2实体设计 (9)4.4蒙皮工艺 (11)5提升机构和推动机构的设计 (13)6三维建模 (14)7结论 (17)参考文献 (19)致谢 (20)外文翻译 (21)附件 ................................................. 错误!未定义书签。

基于仿生学的扑翼机设计与仿真一、引言扑翼飞行器作为一种有机动能力的机器人，正在逐渐发展成为未来航空领域的重要组成部分。

而借鉴自然界的仿生学原理，是设计和优化扑翼飞行器的重要方法之一、本文旨在基于仿生学原理，设计并进行仿真分析扑翼机的运动特性和气动性能。

二、仿生学原理1.鸟类翅膀结构：鸟类翅膀的设计使得它们能够在空气中产生升力。

研究发现，鸟类翅膀呈现不对称的形状，上下表面的弯度不同。

这种不对称形状可以产生升力，并且还能减小气动阻力。

2.鸟类振翅模式：鸟类扑动翅膀的频率和振幅对飞行稳定性和效率至关重要。

实验观察发现，鸟类在起飞和飞行过程中，翅膀往往呈现上下振动和回旋运动的特点。

这种振翅模式可以减小气动阻力，并提高机体的机动能力。

在扑翼机的设计过程中，我采用了三维设计软件，模拟仿真扑翼机的运动特性和气动性能，并对设计参数进行优化。

1.扑翼机的翅膀结构2.扑翼机的振翅模式利用软件模拟了扑翼机在水平飞行和上升飞行过程中的振动频率和振幅。

通过改变振翅模式的参数，如频率和振幅，优化了扑翼机的飞行性能。

3.扑翼机的运动特性通过仿真分析，研究了扑翼机的俯仰、滚转和偏航运动特性。

通过改变机体的设计参数，如重心位置和机翼的位置，优化了扑翼机的运动性能和稳定性。

四、仿真结果与分析通过仿真分析，得出了扑翼机在不同飞行状态下的运动特性和气动性能。

结果表明，优化后的扑翼机具有较高的飞行效率和稳定性。

1.升力和阻力分析通过模拟扑翼机在不同速度下的飞行，得出了升力和阻力的变化曲线。

结果表明，在适当的速度范围内，扑翼机可以产生足够的升力，实现平稳的飞行。

2.振翅模式分析通过模拟扑翼机的振翅模式，得出了振翅频率和振幅对飞行稳定性和效率的影响。

结果表明，在一定的振翅频率和振幅范围内，扑翼机可以实现较高的机动能力和飞行效率。

3.运动特性分析通过模拟扑翼机的运动特性，得出了俯仰、滚转和偏航运动的变化曲线。

结果表明，优化后的扑翼机具有较高的运动稳定性和操控性能。

《扑翼结构的仿生飞行器研究》扑翼结构仿生飞行器研究一、引言随着科技的不断发展，仿生飞行器的研究逐渐成为了一个热门领域。

其中，扑翼结构的仿生飞行器因其与真实生物飞行原理的相似性，具有更高的机动性和适应性，成为了研究的重点。

本文旨在探讨扑翼结构的仿生飞行器的研究现状、技术难点及未来发展方向。

二、扑翼结构仿生飞行器的概述扑翼结构仿生飞行器是一种模仿鸟类、昆虫等生物飞行原理的飞行器。

其飞行原理主要依赖于机翼的扑动，通过改变机翼的形状和角度，实现飞行过程中的升力、推力和侧向力的控制。

相较于传统的固定翼和旋翼飞行器，扑翼结构仿生飞行器具有更高的机动性、适应性和隐蔽性。

三、研究现状目前，国内外众多科研机构和高校都在进行扑翼结构仿生飞行器的研究。

在机构设计方面，研究者们通过模仿鸟类的翅膀结构，设计出了多种扑翼机构，如弹性扑翼机构、刚性扑翼机构等。

在控制方面，研究者们利用先进的控制算法和传感器技术，实现了对飞行器的精确控制。

此外，研究者们还在材料、能源等方面进行了大量研究，以提高飞行器的性能和寿命。

四、技术难点尽管扑翼结构仿生飞行器的研究已经取得了一定的成果，但仍存在一些技术难点。

首先，扑翼机构的设计需要精确地模仿生物的翅膀结构，以实现高效的能量转换和飞行控制。

其次，由于扑翼机构的复杂性，其制造和维护成本较高。

此外，由于飞行环境的复杂性和不确定性，如何实现稳定的飞行控制也是一个技术难题。

最后，如何提高飞行器的续航能力和载重能力也是当前研究的重点。

五、未来发展方向未来，扑翼结构仿生飞行器的研究将朝着以下几个方向发展：一是提高飞行器的性能和稳定性，以满足更复杂的任务需求；二是降低制造和维护成本，以实现更广泛的应用；三是研究新型材料和能源技术，以提高飞行器的续航能力和载重能力；四是加强与其他领域的交叉研究，如与人工智能、机器人技术等相结合，实现更高级别的自主控制和智能化。

六、结论总之，扑翼结构仿生飞行器的研究具有重要的学术价值和实际应用前景。
