频谱分析仪基础知识

频谱分析仪基础知识性能指标及实用技巧频谱分析仪是用来显示频域信号幅度的仪器，在射频领域有“射频万用表”的美称。

在射频领域，传统的万用表已经不能有效测量信号的幅度，示波器测量频率很高的信号也比较困难，而这正是频谱分析仪的强项。

本讲从频谱分析仪的种类与应用入手，介绍频谱分析仪的基本性能指标、操作要点和使用方法，供初级工程师入门学习；同时深入总结频谱分析仪的实用技巧，对频谱分析仪的常见问题以Q/A的形式进行归纳，帮助高级射频的工程师和爱好者进一步提高。

频谱分析仪的种类与应用频谱分析仪主要用于显示频域输入信号的频谱特性，依据信号处理方式的差异分为即时频谱分析仪和扫描调谐频谱分析仪两种。

完成频谱分析有扫频式和FFT两种方式：FFT适合于窄分析带宽，快速测量场合；扫频方式适合于宽频带分析场合。

即时频谱分析仪可在同一时间显示频域的信号振幅，其工作原理是针对不同的频率信号设置相对应的滤波器与检知器，并经由同步多工扫瞄器将信号输出至萤幕，优点在于能够显示周期性杂散波的瞬时反应，但缺点是价格昂贵，且频宽范围、滤波器的数目与最大多工交换时间都将对其性能表现造成限制。

扫瞄调谐频谱分析仪是最常用的频谱分析仪类型，它的基本结构与超外差式接收器类似，主要工作原理是输入信号透过衰减器直接加入混波器中，可调变的本地振荡器经由与CRT萤幕同步的扫瞄产生器产生随时间作线性变化的振荡频率，再将混波器与输入信号混波降频后的中频信号放大后、滤波与检波传送至CRT萤幕，因此CRT萤幕的纵轴将显示信号振幅与频率的相对关系。

基于快速傅立叶转换（FFT）的频谱分析仪透过傅立叶运算将被测信号分解成分立的频率分量，进而达到与传统频谱分析仪同样的结果。

新型的频谱分析仪采用数位方式，直接由类比/数位转换器（ADC）对输入信号取样，再经傅立叶运算处理后而得到频谱分布图。

频谱分析仪透过频域对信号进行分析，广泛应用于监测电磁环境、无线电频谱监测、电子产品电磁兼容测量、无线电发射机发射特性、信号源输出信号品质、反无线窃听器等领域，是从事电子产品研发、生产、检验的常用工具，特别针对无线通讯信号的测量更是必要工具。

频谱分析仪知识一、概述（一）用途频谱分析仪是频域测试领域使用最广泛的一类仪器，可以测量连续波、脉冲及调制等多种信号的频谱，可以测试信号的频率、功率、带宽、调制等参数，增加选件可以进行相位噪声、噪声系数、信道功率、矢量信号、网络参数、故障定位、电磁兼容等测试分析，广泛应用于通信、雷达、导航、频谱管理、信号监测、信息安全等测试领域，还可以用于电子元器件、部件和设备的科研、生产、测试、试验以及计量等。

（二）分类与特点频谱分析仪按其工作原理可分为非实时频谱分析仪和实时频谱分析仪两大类。

●非实时频谱分析仪特点非实时频谱分析仪按工作原理分为扫描调谐型、超外差型等，它们首先对输入信号按时间顺序进行扫描式调谐变频，然后对变频后的信号进行中频滤波、包络检波、视频滤波等处理，最终得到信号的频谱信息。

这种扫描式频谱分析仪在某一瞬间只能“观看”一个频率，逐次“观看”待测信号的全部频率范围，因此，它们只能分析在规定时间内频谱几乎不变化的周期重复信号。

但是，扫本振型超外差式频谱分析仪具有频率范围宽、选择性好、灵敏度高、动态范围大等多项优点，是目前用途最广泛的一类频谱分析仪。

●实时频谱分析仪特点实时频谱分析仪通过FFT变换，能同时观测显示其规定频率范围内所有频率分量，而且保持了两个信号间的时间关系（相位关系），使得它不仅能分析周期信号、随机信号，而且能分析瞬时信号和猝发信号。

实时触发、无缝捕获和多域分析是实时频谱分析仪的几个主要特点。

实时频谱分析仪可以很好地解决现代雷达和通信系统中出现的脉冲压缩、捷变频、直扩、跳频、码分多址和自适应调制等各种复杂信号的测试需求。

频谱分析仪按其结构形式可分为台式、便携式、手持式和模块（VXI、PCI、PXI、LXI等总线形式)等类型产品。

（三）产品国内外现状国内生产频谱分析仪的厂家主要有：中国电子科技集团41所、成都前锋电子、天津德力、北京普源精电、安泰信电子、苏州同创电子等单位。

中国电子科技集团41所拥有台式、便携式、手持式和模块产品，频率范围覆盖3Hz～50GHz（通过外扩频方式可到110GHz）。

频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。

它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。

频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。

二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频，得到中频信号，再经过中频放大器放大后送入检波器进行解调，最后通过显示器将频率谱显示出来。

三、频谱分析仪主要技术指标1、频率范围：指频谱分析仪能够测量的频率范围。

2、分辨率带宽：指能够分辨出的最小频率间隔。

3、扫描时间：指从低频到高频一次扫描所需的时间。

4、灵敏度：指能够检测到的最小信号幅度。

5、非线性失真：指由于仪器内部非线性元件所引起的信号失真。

6、动态范围：指能够同时测量到的最大和最小信号幅度。

7、抗干扰能力：指仪器对外部干扰信号的抵抗能力。

四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常，如发现异常应立即停止使用。

2、避免在强电磁场中使用，以免影响测量结果。

3、使用过程中应注意避免信号源与仪器之间的干扰。

4、使用完毕后应关闭仪器，并妥善保管。

五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。

它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。

在使用频谱分析仪时，应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。

了解频谱分析仪的工作原理及主要技术指标，对于正确使用它进行测量和调试具有重要意义。

随着科技的快速发展，频谱分析在电子、通信、航空航天等领域的应用越来越广泛。

频谱分析仪作为频谱分析的核心工具，在科研和工业生产中发挥了重要的作用。

本文将介绍频谱分析原理、频谱分析仪使用技巧，以及如何根据输入的关键词和内容撰写文章。

频谱分析是指将信号分解成不同频率的正弦波成分，并分析这些成分的幅度、相位、频率等特性的一种方法。

频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。

频谱分析是观察和测量信号幅度和信号失真的一种快速方法，其显示结果可以直观反映出输入信号的傅立叶变换的幅度。

信号频域分析的测量范围极其宽广，超过140dB，这使得频谱分析仪成为适合现代通信和微波领域的多用途仪器。

频谱分析实质上是考察给定信号源，天线，或信号分配系统的幅度与频率的关系，这种分析能给出有关信号的重要信息，如稳定度，失真，幅度以及调制的类型和质量。

利用这些信息，可以进行电路或系统的调试，以提高效率或验证在所需要的信息发射和不需要的信号发射方面是否符合不断涌现的各种规章条例。

现代频谱分析仪已经得到许多综合利用，从研究开发到生产制造，到现场维护。

新型频谱分析仪已经改名叫信号分析仪，已经成为具有重要价值的实验室仪器，能够快速观察大的频谱宽度，然后迅速移近放大来观察信号细节已受到工程师的高度重视。

在制造领域，测量速度结合通过计算机来存取数据的能力，可以快速，精确和重复地完成一些极其复杂的测量。

有两种技术方法可完成信号频域测量（统称为频谱分析）。

1．FFT分析仪用数值计算的方法处理一定时间周期的信号，可提供频率；幅度和相位信息。

这种仪器同样能分析周期和非周期信号。

FFT 的特点是速度快；精度高，但其分析频率带宽受ADC采样速率限制，适合分析窄带宽信号。

2．扫频式频谱分析仪可分析稳定和周期变化信号，可提供信号幅度和频率信息，适合于宽频带快速扫描测试。

v1.0 可编辑可修改图1 信号的频域分析技术快速傅立叶变换频谱分析仪快速傅立叶变换可用来确定时域信号的频谱。

信号必须在时域中被数字化，然后执行FFT算法来求出频谱。

一般FFT分析仪的结构是：输入信号首先通过一个可变衰减器，以提供不同的测量范围，然后信号经过低通滤波器，除去处于仪器频率范围之外的不希望的高频分量，再对波形进行取样即模拟到数字转换，转换为数字形式后，用微处理器（或其他数字电路如FPGA,DSP）接收取样波形，利用FFT计算波形的频谱，并将结果记录和显示在屏幕上。

一、频谱分析仪部分什么是频谱分析仪?频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量,可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。

我们现在所用的频谱仪大部分是扫频调谐超外差频谱分析仪.频谱仪工作原理输入信号经衰减器以限制信号幅度,经低通输入滤波器滤除不需的频率，然后经混频器与本振（LO)信号混频将输入信号转换到中频(IF).LO的频率由扫频发生器控制。

随着LO频率的改变，混频器的输出信号(它包括两个原始信号，它们的和、差及谐波，)由分辨力带宽滤波器滤出本振比输入信号高的中频，并以对数标度放大或压缩。

然后用检波器对通过IF滤波器的信号进行整流，从而得到驱动显示垂直部分的直流电压。

随着扫频发生器扫过某一频率范围，屏幕上就会画出一条迹线。

该迹线示出了输入信号在所显示频率范围内的频率成分。

输入衰减器保证频谱仪在宽频范围内保持良好匹配特性，以减小失配误差;保护混频器及其它中频处理电路,防止部件损坏和产生过大的非线性失真.混频器完成信号的频谱搬移，将不同频率输入信号变换到相应中频.在低频段(<3G Hz）利用高混频和低通滤波器抑制镜像干扰；在高频段（>3GHz）利用带通跟踪滤波器抑制镜像干扰。

本振(LO)它是一个压控振荡器，其频率是受扫频发生器控制的。

其频率稳定度锁相于参考源。

扫频发生器除了控制本振频率外,它也能控制水平偏转显示,锯齿波扫描使频谱仪屏幕上从左到右显示信号,然后重复这个扫描不断更新迹线。

扫频宽度(Span）是从左fstart到右fstop10格的频率差，例如：Span=1MHz，则100kHz/div.中频放大器其增益和衰减器设置值连动工作，即当输入衰减10dB时,则中频增益同时增加10dB，使输入信号电平保持不变。

屏幕顶格线参考电平间接设置中频增益值.当参考电平↑(或↓)10dB，则增益↓(或↑)使信号↓移(或↑移)10dB,即改变信号显示位置，但信号幅度保持不变。

频谱仪的一般常识1)输入频率范围指频谱仪能够正常工作的最大频率区间，以HZ表示该范围的上限和下限，由扫描本振的频率范围决定。

现代频谱仪的频率范围通常可从低频段至射频段，甚至微波段，如1KHz～4GHz。

这里的频率是指中心频率，即位于显示频谱宽度中心的频率。

(2)分辨力带宽指分辨频谱中两个相邻分量之间的最小谱线间隔，单位是HZ。

它表示频谱仪能够把两个彼此靠得很近的等幅信号在规定低点处分辨开来的能力。

在频谱仪屏幕上看到的被测信号的谱线实际是一个窄带滤波器的动态幅频特性图形(类似钟形曲线)，因此，分辨力取决于这个幅频生的带宽。

定义这个窄带滤波器幅频特性的3dB带宽为频谱仪的分辨力带宽。

(3)灵敏度指在给定分辨力带宽、显示方式和其他影响因素下，频谱仪显示最小信号电平的能力，以dBm、dBu、dBv、V等单位表示。

超外差频谱仪的灵敏度取决于仪器的内噪声。

当测量小信号时，信号谱线是显示在噪声频谱之上的。

为了易于从噪声频谱中看清楚信号谱线，一般信号电平应比内部噪声电平高10dB。

另处，灵敏度还与扫频速度有关，扫频速度赶快，动态幅频特性峰值越低，导致灵敏度越低，并产生幅值差。

(4)动态范围指能以规定的准确度测量同时出现在输入端的两个信号之间的最大差值。

动态范围的上限爱到非线性失真的制约。

频谱仪的幅值显示方式有两种：线性的对数。

对数显示的优点是在有限的屏幕有效的高度范围内，可获得较大的动态范围。

频谱仪的动态范围一般在60dB以上，有时甚至达到100dB以上。

(5)频率扫描宽度(Span)另有分析谱宽、扫宽、频率量程、频谱跨度等不同叫法。

通常指频谱仪显示屏幕最左和最右垂直刻度线内所能显示的响应信号的频率范围(频谱宽度)。

根据测试需要自动调节，或人为设置。

扫描宽度表示频谱仪在一次测量(也即一次频率扫描)过程中所显示的频率范围，可以小于或等于输入频率范围。

频谱宽度通常又分为三种模式。

①全扫频频谱仪一次扫描它的有效频率范围。

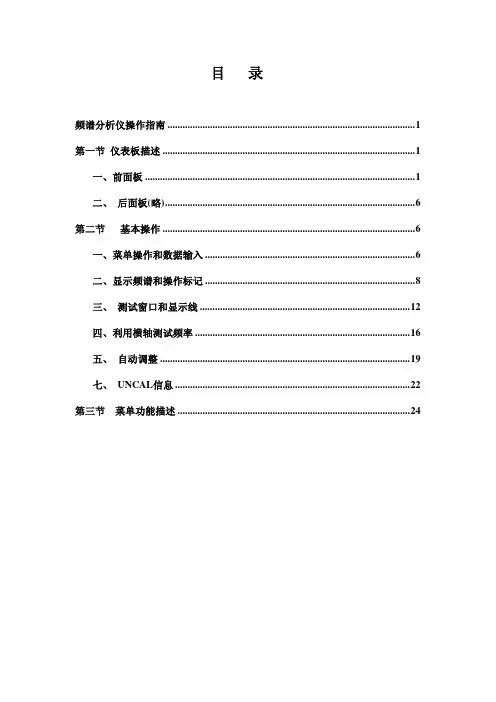

目录频谱分析仪操作指南 (1)第一节仪表板描述 (1)一、前面板 (1)二、后面板(略) (6)第二节基本操作 (6)一、菜单操作和数据输入 (6)二、显示频谱和操作标记 (8)三、测试窗口和显示线 (12)四、利用横轴测试频率 (16)五、自动调整 (19)七、 UNCAL信息 (22)第三节菜单功能描述 (24)频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：1、显示部分控制描述1 液晶显示(LCD) 显示轨迹和测试数据2 活动区域显示输入数据和测试数据3 软菜单显示显示每个软按键的功能（同时一直到7）4 对比度控制校准显示亮度OFF键关掉活动区域移开任何显示的信息5 ACTIVE6 软按键七个键相应于显示在左边的软菜单；按一个软按键选择相应的菜单项目7 RETURN键用于返回屏幕显示到分级软菜单结构的上一级菜单2控制描述开关转动电源的开或关1 POWERINPUT1连接器 N-型输入连接器50欧姆2 RF分析器输入连接器：频率范围是9千赫兹到3G赫兹最大输入电平是+20dBm（INPUT ATT≥20dB）或±50VDC 最大（R3131）最大输入电平是+30dBm（INPUT ATT≥30dB）或±50VDC 最大（R3131A）INPUT2连接器（未使用）3 RFOUTPUT连接器 TG输出连接器4 TG频率范围是100千赫兹到3G赫兹仅当选项74被装备时才有效3、软盘驱动部分控制描述1 驱出按钮用于从驱动器中弹出软盘2 软盘驱动门在这里插入软盘3 通路灯, 当软盘正进入驱动器中开启4、MEASUREMENT部分465、DATA 部分6控制描述1 PKSRC键搜索轨迹的峰值点2 MKR键显示标记3 MEAS键设置测试方式4 MAK→键获得标记值，以便使用这数据作为其它功能7、 CONTROL 部分16控制描述1 BW键用于设置分析带宽 (RBW)和视频带宽(VBW)2 TRIG键用于设置触发状态3 PAS/FAIL键用于设置电平窗口的状态和检测遇到的情况4 DISPLAY键用于设置显示线、参考线，等5 TRACE键用于设置轨迹功能6 SWEEP键用于设置扫描时间8、SYSTEM部分SYSTEM□ REMOTE控制描述1 LOCAL键RIMOTE灯脱离GPIB远程控制灯亮时，表示频谱分析仪处于远程方式中2 CONFIG键PRESET键（SHIFT，CONFIG）设置界面的操作状态等使频谱分析仪复位到厂商默认的设置3 SHIFT键作为确定键，允许进入附加功能（这键上有蓝色标贴）。

频谱仪原理及使用方法频谱仪是一种用来分析信号频谱的仪器，它能够将信号的频谱分解为不同频率成分的幅度或相位信息，从而提供了对信号频谱特性的详细了解。

频谱仪广泛应用于无线通信、音频处理、雷达系统、天文观测等领域。

一、频谱仪原理：频谱分析基于信号的傅里叶分析原理，将时域中的信号转换为频域中的频谱信息。

频谱仪的工作原理主要包括三个步骤：采样、转换和显示。

1.采样：频谱仪通过将信号进行采样，将连续的时域信号转化为离散的时序数据。

采样定理要求采样率必须大于信号的最大频率，以确保不会发生混叠现象。

2.转换：采样的信号需要通过电子转换器进行模拟到数字的转换。

最常见的转换方式是快速傅里叶变换（FFT），它可以将时域信号转换为频域信号。

3.显示：转换后的频域数据通过显示单元在频谱仪的屏幕上进行显示。

频谱仪通常可以显示频谱的幅度信息或相对相位信息，用户可以根据实际需要选择不同的显示模式。

二、频谱仪使用方法：1.连接设备：首先将待分析的信号源与频谱仪相连，可以通过电缆连接、无线连接等方式进行。

2.设置参数：根据需要设置频谱仪的采样率、带宽、分辨率等参数。

采样率和带宽的选择需根据信号的特点进行调整，以保证能够正确捕获信号的频谱信息。

3.观测目标：确定待测信号的特点和需求，如频率范围、幅度范围等。

根据实际需求选择适当的显示模式和触发模式，并调整触发电平、触发延时等参数。

4.分析信号：开始对信号进行分析，根据实际需要选择合适的时间窗口、分辨率、峰值保持等参数，以获取准确的频谱信息。

5.解读结果：根据频谱仪显示的频谱图，观察信号的频率分布和幅度特征。

可以通过缩放、平移、峰值等功能，对结果进行详细的分析和解读。

6.数据处理：对采集到的频谱数据进行处理，可以进行谱线拟合、峰值提取、频偏校正等操作，得到更准确的频谱信息。

7.存储和输出：频谱仪通常具有数据存储和输出功能，可以将频谱数据保存到存储器中，并通过接口将数据输出到计算机或其他设备进行后续处理或记录。

2023-11-10contents •频谱分析仪基础知识•频谱分析仪操作方法•频谱分析仪高级应用•频谱分析仪维护与保养•常见问题及解决方案•实际应用案例分享目录频谱分析仪基础知识频谱分析仪简介频谱分析仪是一种用于测量信号频率、幅度和相位等参数的电子测试仪器。

它能够将输入信号按照频率进行分解，并测量每个频率分量的幅度和相位等信息。

频谱分析仪广泛应用于雷达、通信、电子对抗、电子侦察等领域。

频谱分析仪的工作原理将输入信号通过混频器与本振信号进行混频，得到一系列中频信号，再经过中放和检波等处理后得到频域数据。

通过FFT技术对中频信号进行处理，得到频域数据，从而得到输入信号的频率、幅度和相位等信息。

频谱分析仪通常采用快速傅里叶变换（FFT）技术对输入信号进行频谱分析。

频谱分析仪的种类和用途频谱分析仪按照工作原理可以分为实时频谱分析仪和扫频式频谱分析仪等。

实时频谱分析仪可以实时监测信号的变化，适用于雷达、通信等领域的信号监测和分析。

扫频式频谱分析仪可以对一定范围内的频率进行扫描测量，适用于电子对抗、电子侦察等领域。

频谱分析仪操作方法连接设备030201启动频谱分析仪调整设置选择测量模式根据测试需求，设置合适的扫描范围、分辨率带宽等参数。

设置扫描参数设置显示参数观察实时数据在显示器上观察实时测量数据，记录需要的数据。

开始测量按下测量按钮，开始进行信号测量。

分析数据根据测量结果，进行分析和计算，得出结论。

记录和分析数据频谱分析仪高级应用频率范围分辨率带宽设置频率范围和分辨率带宽信号质量信号稳定性观察信号的质量和稳定性频率分析对信号进行频率分析，包括频率成分、谐波分量、调制频率等参数的测量和分析。

模式识别通过对信号的特征提取和模式识别，对信号进行分类和鉴别，对于未知信号，可以通过模式识别技术进行信号源的判断和识别。

进行频率分析和模式识别频谱分析仪维护与保养清洁和保养内部部件检查和更换部件检查射频系统检查机械部件检查光学系统03避免极端温度存储和运输注意事项01存储环境02运输防护常见问题及解决方案如何解决无法启动的问题？电源故障检查电源插头是否牢固连接在电源插座上，确保电源线不损坏。

频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频视频处理等领域。

本说明书旨在详细介绍频谱分析仪的使用方法，帮助用户正确操作并快速掌握相关知识。

二、仪器概述频谱分析仪由主机和附件组成，主机包含显示屏、控制按钮和接口等。

附件包括电源适配器、电缆和天线等。

在使用前，请确保已正确连接各部分，并确认仪器处于正常工作状态。

三、基本操作1. 打开仪器电源：将电源适配器插入电源插座，然后将电源线与仪器连接。

按下电源按钮，等待仪器启动完成。

2. 调整显示参数：通过屏幕上的触控按钮或旋钮，设置显示模式、分辨率、屏幕亮度等参数，以满足实际需求。

3. 设置信号源：将待测信号源通过电缆连接至仪器的输入接口。

根据信号源的特性，设置输入衰减、频率范围等参数。

4. 进行测量：点击仪器界面上的测量按钮开始频谱分析。

在分析过程中，可以通过调整参数、切换模式等进行实时监测和分析。

5. 结果保存：测量完成后，可以将结果保存至仪器内部存储器或外部存储设备中。

按照仪器的操作指南，选择存储路径和文件名，并确认保存。

四、高级功能1. 信号捕获与回放：频谱分析仪具备信号捕获和回放功能，可以捕获待测信号并进行离线分析，或回放已保存的信号数据进行再次分析。

2. 频谱监测与报警：设置仪器的频谱监测功能，即可实时监测特定频段内的信号活动，并设置相应的报警条件和方式，以便及时发现异常情况。

3. 扩展功能：根据具体型号和配置，频谱分析仪还可提供其他扩展功能，例如无线通信协议解码、频率校准等。

请参照相关文档和操作指南，了解和使用这些功能。

五、常见问题与解决方法1. 仪器无法启动：检查电源适配器和电源线是否接触良好，确认电源插座是否正常工作。

2. 仪器无法检测到信号：检查信号源的连接是否正确，确认输入接口的设置是否符合信号源的要求。

3. 测量结果不准确：可能是由于环境干扰、输入参数设置错误等原因导致。

频谱分析仪培训标题：频谱分析仪培训引言频谱分析仪是一种用于信号分析和频谱测量的电子测试设备，广泛应用于无线通信、电子工程、雷达系统等领域。

为了提高工程师和技术人员在实际工作中的频谱分析仪操作技能，本培训旨在提供全面、系统的频谱分析仪知识，帮助学员熟练掌握频谱分析仪的使用方法和技巧。

第一章：频谱分析仪的基本原理1.1 频谱分析仪的定义频谱分析仪是一种用于测量和分析电磁波频谱特性的电子测试设备，能够显示信号的幅度、频率、相位等参数。

1.2 频谱分析仪的工作原理频谱分析仪通过接收输入信号，对其进行频率分析，并将分析结果以图形或数据形式显示出来。

其核心部分包括：射频前端、本振、混频器、滤波器、检波器、显示单元等。

第二章：频谱分析仪的操作与使用2.1 频谱分析仪的硬件连接（1）连接射频电缆：将待测信号通过射频电缆连接至频谱分析仪的输入端口。

（2）连接外部设备：如计算机、打印机等，以便于数据传输和结果打印。

2.2 频谱分析仪的软件设置（3）设置中心频率：根据待测信号的频率范围，设置合适的中心频率。

（4）设置分辨率带宽：选择合适的分辨率带宽，以获得所需的频谱分辨率。

（5）设置参考电平：根据待测信号的幅度，设置合适的参考电平。

2.3 频谱分析仪的测量与数据分析（6）进行频谱测量：启动频谱分析仪，对输入信号进行测量。

（7）分析测量结果：观察频谱分析仪显示的频谱图，分析信号的幅度、频率、相位等参数。

第三章：频谱分析仪的应用实例3.1 无线通信系统测试利用频谱分析仪对无线通信系统的信号进行测试，分析信号的频率、幅度、调制方式等参数，以确保通信系统的正常运行。

3.2 雷达系统测试利用频谱分析仪对雷达系统的发射和接收信号进行测试，分析信号的频率、幅度、相位等参数，以评估雷达系统的性能。

3.3 电子设备干扰分析利用频谱分析仪对电子设备产生的干扰信号进行测试，分析干扰信号的频率、幅度等参数，以找出干扰源并进行整改。

第四章：频谱分析仪的维护与保养4.1 保持设备清洁：定期清洁频谱分析仪的外壳和接口，防止灰尘和污垢影响设备性能。

频谱分析仪原理
频谱分析仪是一种用来测量信号频谱分布的仪器。

它基于傅里叶变换的原理，将时域信号转换为频域上的能量分布。

其工作原理主要包括以下几个步骤：
1. 采样：首先，频谱分析仪对待测信号进行采样，将连续的信号转换为离散的样本点。

2. 加窗：为了避免频谱泄露和干扰，对采样得到的样本数据进行窗函数处理。

窗函数可以减少信号末端样本的突变，提高频谱分辨率。

3. 傅里叶变换：采用傅里叶变换算法，将时域信号转换为频域上的能量分布。

这可以通过离散傅里叶变换（DFT）或快速傅里叶变换（FFT）实现。

4. 数据处理：对傅里叶变换的结果进行幅度和相位的计算，得到频谱图。

通常，频谱图以频率为横轴，能量或幅度为纵轴进行表示。

5. 显示和分析：最后，频谱分析仪将频谱图以图形的形式显示出来，便于用户对信号频谱进行直观的观察和分析。

用户可以根据频谱图上不同频率分量的能量分布，进行信号的频率测量、信号波形恢复、噪声干扰分析等应用。

总的来说，频谱分析仪的工作原理是通过采样、加窗和傅里叶变换等步骤，将时域信号转换为频域上的能量分布，从而实现
对信号频谱分布的测量与分析。

通过频谱分析，可以获取信号在不同频率上的能量分布情况，为用户提供有关信号特性和干扰情况的重要信息。

史上最好的频谱分析仪基础知识（收藏必备）前言频谱分析是观察和测量信号幅度和信号失真的一种快速方法，其显示结果可以直观反映出输入信号的傅立叶变换的幅度。

信号频域分析的测量范围极其宽广，超过140dB，这使得频谱分析仪成为适合现代通信和微波领域的多用途仪器。

频谱分析实质上是考察给定信号源，天线，或信号分配系统的幅度与频率的关系，这种分析能给出有关信号的重要信息，如稳定度，失真，幅度以及调制的类型和质量。

利用这些信息，可以进行电路或系统的调试，以提高效率或验证在所需要的信息发射和不需要的信号发射方面是否符合不断涌现的各种规章条例。

现代频谱分析仪已经得到许多综合利用，从研究开发到生产制造，到现场维护。

新型频谱分析仪已经改名叫信号分析仪，已经成为具有重要价值的实验室仪器，能够快速观察大的频谱宽度，然后迅速移近放大来观察信号细节已受到工程师的高度重视。

在制造领域，测量速度结合通过计算机来存取数据的能力，可以快速，精确和重复地完成一些极其复杂的测量。

有两种技术方法可完成信号频域测量（统称为频谱分析）。

1．FFT分析仪用数值计算的方法处理一定时间周期的信号，可提供频率；幅度和相位信息。

这种仪器同样能分析周期和非周期信号。

FFT 的特点是速度快；精度高，但其分析频率带宽受ADC采样速率限制，适合分析窄带宽信号。

2．扫频式频谱分析仪可分析稳定和周期变化信号，可提供信号幅度和频率信息，适合于宽频带快速扫描测试。

图1 信号的频域分析技术快速傅立叶变换频谱分析仪快速傅立叶变换可用来确定时域信号的频谱。

信号必须在时域中被数字化，然后执行FFT算法来求出频谱。

一般FFT分析仪的结构是：输入信号首先通过一个可变衰减器，以提供不同的测量范围，然后信号经过低通滤波器，除去处于仪器频率范围之外的不希望的高频分量，再对波形进行取样即模拟到数字转换，转换为数字形式后，用微处理器（或其他数字电路如FPGA,DSP）接收取样波形，利用FFT计算波形的频谱，并将结果记录和显示在屏幕上。
