箱式变电站的设计与应用探究实践

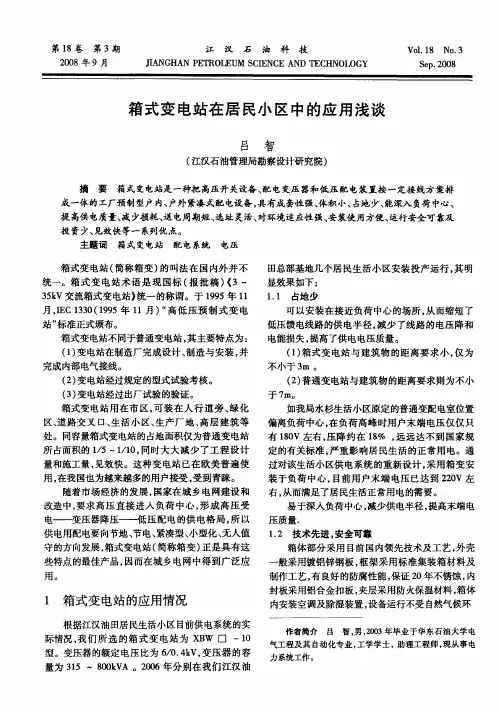

第１８卷第３期　江汉石　油科技　２００８年９月ＪＩＡＮＧＨＡＮ　ＰＥＴＲＯＬＥＵＭ　ＳＣＩＥＮＣＥ　ＡＮＤ　ＴＥＣＨＮＯＬＯＧＹ　Ｖ０ｌ＿１８　Ｎｏ．３　Ｓｅｐ．２００８　箱式变电站在居民小区中的应用浅谈　吕　智　（江汉石油管理局勘察设计研究院）　摘要箱式变电站是一种把高压开关设备、配电变压器和低压配电装置按一定接线方案排　成一体的－ｒ＿）－－－￣型户内、户外紧凑式配电设备，具有成套性强、体积小、占地少、能深入负荷中心、　提高供电质量、减少损耗、送电周期短、选址灵活、对环境适应性强、安装使用方便、运行安全可靠及　投资少、见效快等一系列优点。　主题词箱式变电站配电系统电压　箱式变电站（简称箱变）的叫法在国内外并不　统一。箱式变电站术语是现国标（报批稿）《３—　３５ｋＶ交流箱式变电站＞统一的称谓。于１９９５年ｌ１　月，ＩＥＣ　１３３０（１９９５年１１月）“高低压预制式变电　站”标准正式颁布。　箱式变电站不同于普通变电站，其主要特点为：　（１）变电站在制造厂完成设计、制造与安装，并　完成内部电气接线。　（２）变电站经过规定的型式试验考核。　（３）变电站经过出厂试验的验证。　箱式变电站用在市区，可装在人行道旁、绿化　区、道路交叉口、生活小区、生产厂地、高层建筑等　处。同容量箱式变电站的占地面积仅为普通变电站　所占面积的１／５—１／１０，同时大大减少了工程设计　量和施工量，见效快。这种变电站已在欧美普遍使　用，在我国也为越来越多的用户接受，受到青睐。　随着市场经济的发展，国家在城乡电网建设和　改造中，要求高压直接进入负荷中心，形成高压受　电——变压器降压——低压配电的供电格局，所以　供电用配电要向节地、节电、紧凑型、小型化、无人值　守的方向发展，箱式变电站（简称箱变）正是具有这　些特点的最佳产品，因而在城乡电网中得到广泛应　用。　１　箱式变电站的应用情况　田总部基地几个居民生活小区安装投产运行，其明　显效果如下：　１．１　占地少　可以安装在接近负荷中心的场所，从而缩短了　低压馈电线路的供电半径，减少了线路的电压降和　电能损失，提高了供电电压质量。　（１）箱式变电站与建筑物的距离要求小，仅为　不小于３ｍ。　（２）普通变电站与建筑物的距离要求则为不小　于７ｍ。　如我局水杉生活小区原定的普通变配电室位置　偏离负荷中心，在负荷高峰时用户末端电压仅仅只　有１８０Ｖ左右，压降约在１８％，远远达不到国家规　定的有关标准，严重影响居民生活的正常用电。通　过对该生活小区供电系统的重新设计，采用箱变安　装于负荷中心，目前用户末端电压已达到２２０Ｖ左　右，从而满足了居民生活正常用电的需要。　易于深入负荷中心，减少供电半径，提高末端电　压质量．　１．２技术先进。安全可靠　箱体部分采用目前国内领先技术及工艺，外壳　一般采用镀铝锌钢板，框架采用标准集装箱材料及　制作工艺，有良好的防腐性能，保证２０年不锈蚀，内　封板采用铝合金扣板，夹层采用防火保温材料，箱体　内安装空调及除湿装置，设备运行不受自然气候环　一　篓　要　竺　：巴只ｌ前供电毒　的实　作者简介　吕　智，男，２００３年毕业于华东石油大学电　际情　，登　箱式李电站为ＸＢＷ，．　＿１。０　气工　动Ｈ化专　学学　，。　工－　：　；　型。变压器的额定电压比为６／０・４ｋＶ，变压器的容　力系统工作

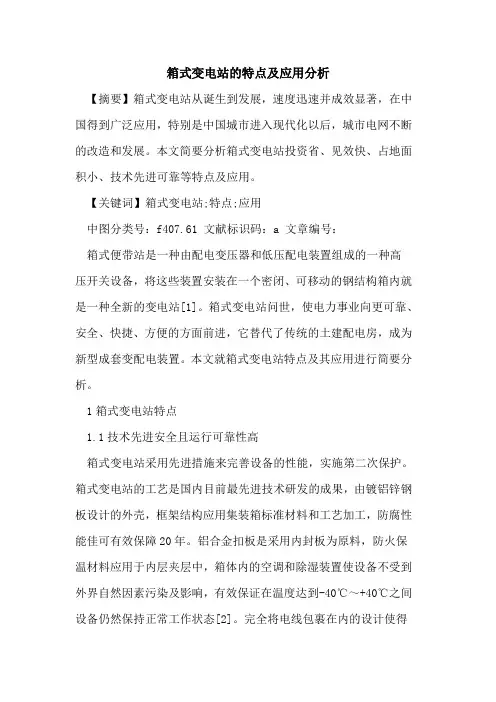

箱式变电站的特点及应用分析

【摘要】箱式变电站从诞生到发展，速度迅速并成效显著，在中国得到广泛应用，特别是中国城市进入现代化以后，城市电网不断的改造和发展。本文简要分析箱式变电站投资省、见效快、占地面积小、技术先进可靠等特点及应用。

【关键词】箱式变电站;特点;应用

中图分类号：f407.61 文献标识码：a 文章编号：

箱式便带站是一种由配电变压器和低压配电装置组成的一种高压开关设备，将这些装置安装在一个密闭、可移动的钢结构箱内就是一种全新的变电站[1]。箱式变电站问世，使电力事业向更可靠、安全、快捷、方便的方面前进，它替代了传统的土建配电房，成为新型成套变配电装置。本文就箱式变电站特点及其应用进行简要分析。

1箱式变电站特点

1.1技术先进安全且运行可靠性高

箱式变电站采用先进措施来完善设备的性能，实施第二次保护。箱式变电站的工艺是国内目前最先进技术研发的成果，由镀铝锌钢板设计的外壳，框架结构应用集装箱标准材料和工艺加工，防腐性能佳可有效保障20年。铝合金扣板是采用内封板为原料，防火保温材料应用于内层夹层中，箱体内的空调和除湿装置使设备不受到外界自然因素污染及影响，有效保证在温度达到-40℃～+40℃之间设备仍然保持正常工作状态[2]。完全将电线包裹在内的设计使得设备更加具有安全性，能避免触电事故发生。

1.2自动化程度高实现无人值守

箱式变电站能实现遥测、遥控、摇调、遥信四个功能，通过系统编排程序设定实现了无人值守的工作环境。箱式变电站最大优势是采用智能化的全站设计，保护系统完全通过微机综合操控自动化装置实现，可根据需要随时变更或设置远方遥控电站运行，机箱始终保持稳定合理的温度和湿度，并且不受外界因素影响。

1.3灵活多样的组合方式

箱式变电站与传统的配电房相比，其结构和系统都较为完善，如紧凑的结构布局安排、独立的自动化系统，这就使箱式结构更具有灵活性、多变性，即高低压侧设备安装在机箱内，组成全新型全箱式变电站；或者采用适合于旧所改造的农网改造中，将高压侧设备外安装、低压及保护设备内安装。

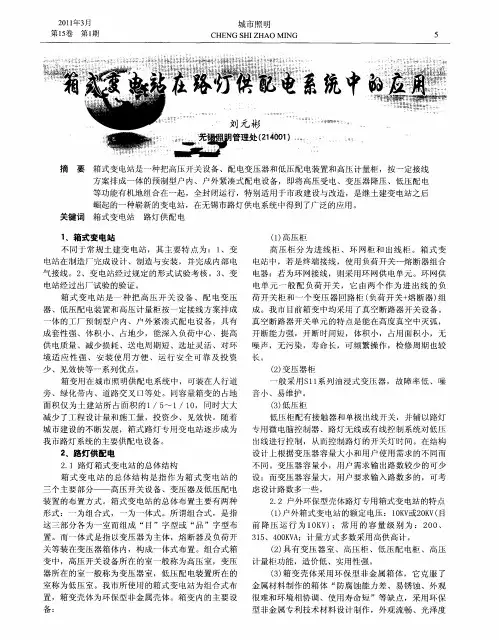

２０１１年３月　第ｌ５卷第１期　城市照明　ＣＨＥＮＧ　ＳＨＩ　ＺＨＡ０　ＭＩＮＧ　５　《　统中　处　’４∞　’　ｌ　？Ⅲ　《　摘要箱式变电站是一种把高压开关设备、配电变压器和低压配电装置和高压计量柜，按一定接线　方案排成一体的预制型户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电　等功能有机地组合在一起，全封闭运行，特别适用于市政建设与改造，是继土建变电站之后　崛起的一种崭新的变电站，在无锡市路灯供电系统中得到了广泛的应用。　关键词箱式变电站路灯供配电　１　箱式变电站　不同于常规土建变电站，其主要特点为：１、变　电站在制造厂完成设计、制造与安装，并完成内部电　气接线。２、变电站经过规定的形式试验考核。３、变　电站经过出厂试验的验证。　箱式变电站是一种把高压开关设备、配电变压　器、低压配电装置和高压计量柜按一定接线方案排成　一体的工厂预制型户内、户外紧凑式配电设备，具有　成套性强、体积小、占地少，能深入负荷中心、提高　供电质量、减少损耗、送电周期短、选址灵活、对环　境适应性强、安装使用方便、运行安全可靠及投资　少、见效快等一系列优点。　箱变用在城市照明供配电系统中，可装在人行道　旁、绿化带内、道路交叉口等处。同容量箱变的占地　面积仅为土建站所占面积的１／５～１／ｌ０，同时大大　减少了工程设计量和施工量，投资少、见效快。随着　城市建设的不断发展，箱式路灯专用变电站逐步成为　我市路灯系统的主要供配电设备。　２．路灯供配电　２．１路灯箱式变电站的总体结构　箱式变电站的总体结构是指作为箱式变电站的　三个主要部分——高压开关设备、变压器及低压配电　装置的布置方式。箱式变电站的总体布置主要有两种　形式：一为组合式，一为一体式。所谓组合式，是指　这三部分各为一室而组成“目”字型或“品”字型布　置。而一体式是指以变压器为主体，熔断器及负荷开　关等装在变压器箱体内，构成一体式布置。组合式箱　变中，高压开关设备所在的室一般称为高压室，变压　器所在的室一般称为变压器室，低压配电装置所在的　室称为低压室。我市所使用的箱式变电站为组合式布　置，箱变壳体为环保型非金属壳体。箱变内的主要设　备：　（１）高压柜　高压柜分为进线柜、环网柜和出线柜。箱式变　电站中，若是终端接线，使用负荷开关～熔断器组合　电器：若为环网接线，则采用环网供电单元。环网供　电单元一般配负荷开关，它由两个作为进出线的负　荷开关柜和一个变压器回路柜（负荷开关＋熔断器）组　成。我市目前箱变中均采用了真空断路器开关设备。　真空断路器开关单元的特点是能在高度真空中灭弧，　开断能力强，开断时问短，体积小，占用面积小，无　噪声，无污染，寿命长，可频繁操作，检修周期也较　长。　（２）变压器柜　一般采用ｓ１１系列油浸式变压器，故障率低、噪　音小、易维护。　（３）低压柜　低压柜配有接触器和单极出线开关，并辅以路灯　专用微电脑控制器、路灯无线或有线控制系统对低压　出线进行控制，从而控制路灯的开关灯时间。在结构　设计上根据变压器容量大小和用户使用需求的不同而　不同。变压器容量小，用户需求输出路数较少的可少　设；而变压器容量大，用户要求输入路数多的，可考　虑设计路数多一些。　２．２户外环保型壳体路灯专用箱式变电站的特点　（１）户外箱式变电站的额定电压：ＩＯＫＶ或２０ＫＶ（目　前降压运行为１ＯＫＶ）；常用的容量级别为：２００、　３１５、４００ＫＶＡ；计量方式多数采用高供高计。　（２）具有变压器室、高压柜、低压配电柜、高压　计量柜功能，造价低、实用性强。　（３）箱变壳体采用环保型非金属箱体，它克服了　金属材料制作的箱体“防腐蚀能力差、易锈蚀、外观　很难和环境相协调、使用寿命短”等缺点，采用环保　

第２９卷增刊　２００６年１２月　四川电力技术　Ｓｉｃｈｕａｎ　Ｅｌｅｃｔｒｉｃ　ＰｏｗｅｒＴｅｃｈｎｏｌｏｇｙ　Ｖｌｄ．２９．Ｎｏ．６　Ｄ∞．－蹦　

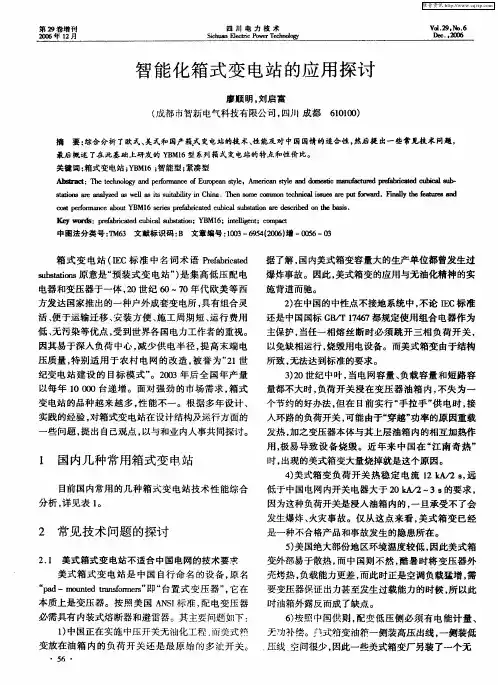

智能化箱式变电站的应用探讨　

廖顺明，刘启富　（成都市智新电气科技有限公司，四川成都６１０１００）　摘要：综合分析了欧式、美式和国产氧式变电站的技术、性能及对中国国情的适合性，然后提出一些常见技术问题，　最后概述了在此基础上研发的ＹＢＭ１６型系列箱式变电站的特点和性价比。　关键词：箱式变电站；ＹＢＭ１６；智能型；紧凑型　Ａｂ醴耐：Ｔｈｅ　ｔｅｃｈｎｏｌｏｇｙ　ａｎｄ　ｐｅｒｆｏｒｍａｎｃｅ　ｏｆ　Ｅｕｒｏｐｅａｎ　ｓｔｙｈ。Ａｍｅｒｉｃａｎ　ｓｔｙｈ　ａｎｄ　ｄｏｔｎｅ￣ｃ　ｍａｎｄａｃａＬ，ｖｄ　ｐｎｆｆａｂｆｉｃａｔｅｄ　ｃｕＮｃａｌ　ｓｕｂ－　ｓｔａｔｉｏｎｓ　ａｒｅ　ａｒ　ａｓ　ｗｅｌｌ　ａｓ　ｉｔｓ　ｓｕｉｔａｂｉｌｉｔｙ　ｉｎ　Ｃｈｉｎａ．Ｔｈｅｎ　８０ｎ１ｅ　ｃｏｍｍｏｎ　ｔｅｃｈｎｉｃａｌ　ｉｓｓｕｅｓ　ａｒｅ　ｐｕｔ　ｆｏｒｍｍｔ．ＦｍａＵｙ　ｔｈｅ　ｆｅａｔｍｍ　ａｎｄ　ｃｏｓｔ　ｐｅｒｆｏｒｍａｎｃｅ　ａｂｏｕｔ　ＹＢＭ１６　ｓｅｒｉｅｓ　ｐｒｅｆａｂｒｉｃａｔｅｄ　ｃｕｂｉｃａｌ　ｓｕｂｓｔａｔｉｏｎ　ａｒｅ　ｄｅｓｃｒｉｂｅｄ　ｏｎ　ｔｈｅ　ｂａｓｉｓ．　Ｋｅｙ　ｗＯｒ凼：ｐｒｅｆａｂｒｉｃａｔｅｄ　ｃｕｂｉｃａｌ　ｓｕｂｓｔａｔｉｏｎ；ＹＢＭ１６；ｉｎｔｅｌｌｉｇｅｎｔ；ｃｏｍｐａｃｔ　中图法分类号：ＴＭ６３文献标识码：Ｂ文章编号：１００３—６９ｓ￣（２ｏ０６）增一Ｏ０５６—０３　箱式变电站（ｍＣ标准中名词术语Ｐｒｅｆａｂｒｉｃａｔｅｄ　ｓｕｂｓｔａｔｉｏｎｓ原意是“预装式变电站”）是集高低压配电　电器和变压器于一体，２ｏ世纪６ｏ一７０年代欧美等西　方发达国家推出的一种户外成套变电所，具有组合灵　活、便于运输迁移、安装方便、施工周期短、运行费用　低、无污染等优点，受到世界各国电力工作者的重视。　因其易于深入负荷中心，减少供电半径，提高末端电　压质量，特别适用于农村电网的改造，被誉为”２ｌ世　纪变电站建设的目标模式”。２００３年后全国年产量　以每年１０　０００台递增。面对强劲的市场需求，箱式　变电站的品种越来越多，性能不一。根据多年设计、　实践的经验，对箱式变电站在设计结构　运行方面的　一些问题，提出自己观点，以与和业内人事共同探讨。　１　国内几种常用箱式变电站　目前国内常用的几种箱式变电站技术性能综合　分析，详见表ｌ。　２常见技术问题的探讨
