物理九年级下册 欧姆定律中考真题汇编[解析版]

九年级下册物理欧姆定律中考真题汇编[解析版]一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

精选全文完整版（可编辑修改）九年级物理欧姆定律真题汇编(含答案)一、欧姆定律选择题1．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

故答案为：C。

【分析】电阻R1、R2串联电流表测电路中的电流，由图乙可知，压敏电阻R2的阻值变化范围；根据串联电路电阻特点和欧姆定律求出电路中电流的变化范围；再根据欧姆定律、串联电路电阻特点求出托盘内物体的质量和电流表的示数.2．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U1【答案】C【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．故选C．【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．3．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C【解析】【解答】当滑片P位于a端时，电路为R的简单电路，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R的阻值：；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max===12Ω，滑动变阻器的阻值范围是0～12Ω。

第十七章欧姆定律近年中考真题精炼学校:___________姓名：___________班级：___________考号：___________一、单选题1．（湖北黄冈·中考真题）图甲是一种测力装置部分结构的示意图。

横梁OA上下表面各贴一张完全一样的应变电阻片R1和R2，串联在有恒定电流的电路中（图乙）。

在A端施加向下的力F，横梁向下弯曲，R1被拉伸，R2被压缩，根据它们两端电压的差值即可测量力F的大小。

下列有关分析错误的是（）A．通过R1和R2的电流相等B．R2的电阻减小C．R1两端的电压小于R2两端的电压D．R1和R2两端电压的差值越大，A端受到的压力越大【答案】C【详解】A．由图可知，两个电阻串联，在串联电路中，各处的电流是相同的，所以通过两个电阻的电流相同，故A正确，不符合题意；B．在压力的作用下，横梁向下弯曲，R1被拉伸，R2被压缩，即R1变长，横截面积变小，电阻变大；R2变短，横截面积变大，电阻变小，故B正确，不符合题意；C．发生形变后，R1的电阻大于R2的电阻，通过两个电阻的电流相同，根据U=IR可知，R1两端的电压大于R2两端的电压，故C错误，符合题意；D．根据欧姆定律可知，R1和R2两端电压的差值越大，说明R1和R2的阻值的差值越大，所以R1被拉伸的更长，R2被压缩的越短，从而说明A端受到的压力越大，故D正确，不符合题意。

故选C。

2．（青海·西宁市教育科学研究院中考真题）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A ．电压表示数变大，电流表示数变小B ．电压表示数变大，电流表示数变大C ．电压表示数不变，电流表示数变大D ．电压表示数不变，电流表示数变小 【答案】D【详解】由图可知，电阻R 和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P 缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由U I R=可知电路的总电流变小，电流表的示数变小。

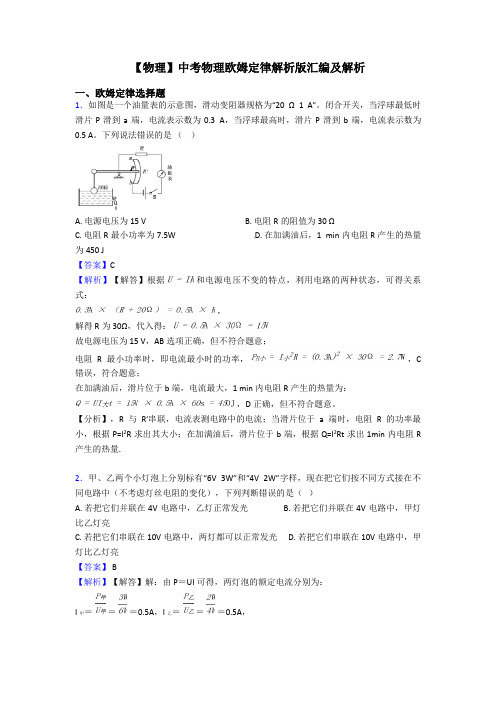

【物理】中考物理欧姆定律解析版汇编及解析一、欧姆定律选择题1．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。

闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。

下列说法错误的是（）A. 电源电压为15 VB. 电阻R的阻值为30 ΩC. 电阻R最小功率为7.5WD. 在加满油后，1 min内电阻R产生的热量为450 J【答案】C【解析】【解答】根据和电源电压不变的特点，利用电路的两种状态，可得关系式：，解得R为30Ω，代入得：故电源电压为15 V，AB选项正确，但不符合题意；电阻R最小功率时，即电流最小时的功率，，C 错误，符合题意；在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为：，D正确，但不符合题意。

【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R 产生的热量.2．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（）A. 若把它们并联在4V电路中，乙灯正常发光B. 若把它们并联在4V电路中，甲灯比乙灯亮C. 若把它们串联在10V电路中，两灯都可以正常发光D. 若把它们串联在10V电路中，甲灯比乙灯亮【答案】 B【解析】【解答】解：由P＝UI可得，两灯泡的额定电流分别为：I甲＝＝＝0.5A，I乙＝＝＝0.5A，由I＝可得，两灯泡的电阻分别为：R甲＝＝＝12Ω，R乙＝＝＝8Ω。

AB、两灯泡并联在4V电路中时，因并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，所以，只有乙灯泡能正常发光，其实际功率为P乙实＝P乙＝2W；甲灯泡不能正常发光，其实际功率为P甲实＝＝≈1.33W＜P乙实，所以乙灯比甲灯亮，A不符合题意，B错误，符合题意；CD、两灯泡串联在10V电路时，两灯的总电阻为R＝R甲+R乙＝12Ω+8Ω＝20Ω，此时电路中的电流为I串＝＝＝0.5A，因串联电路中各处的电流相等，且此时的电流与两灯泡的额定电流相等，所以，两灯泡可以同时正常发光；此时两灯实际功率都等于各自的额定功率，因为P甲＞P乙（即3W＞2W），所以甲灯较亮，C、D不符合题意。

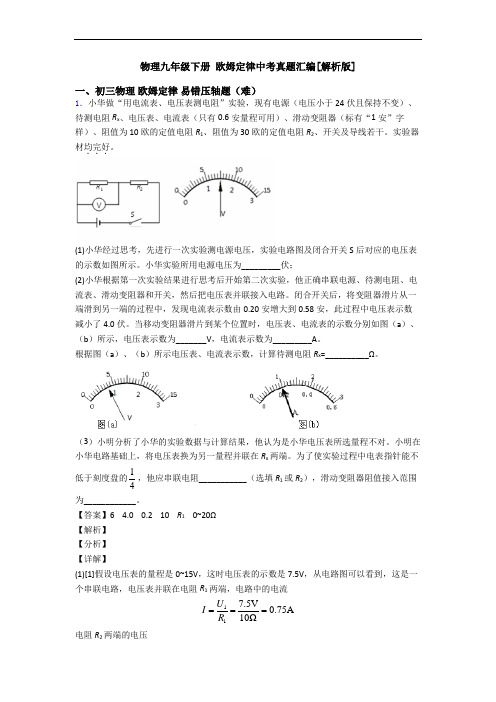

物理九年级下册欧姆定律中考真题汇编[解析版]一、初三物理欧姆定律易错压轴题（难）1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。

实验器材均完好．．．。

(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。

小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。

闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。

当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。

根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。

（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。

小明在小华电路基础上，将电压表换为另一量程并联在R x两端。

为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。

【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合，所以小华实验所用电源电压为6V 。

（物理）中考物理欧姆定律真题汇编(含答案)含解析一、欧姆定律选择题1．如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大【答案】 B【解析】【解答】串联电路，且电压表测量灯泡电压，则当滑片向左滑动时总电阻变小，电流变大，灯泡分得电压变大，则电流表示数变大，电压表示数变大；反之，当滑片向右滑动时，电流表示数变小，电压表示数变小。

故答案为：B【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的分压特点可知灯泡两端的电压变化.2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之比不变【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．4．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

（物理）九年级物理欧姆定律真题汇编(含答案)及解析一、欧姆定律选择题1．现有R1、R2两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示。

将这两个电阻串联后接入电压为6V的电源两端，下列说法正确的是（）A. 该电路中电阻R1的阻值是电阻R2阻值的2倍B. 通过电阻R1的电流是通过电阻R2电流的2倍C. 电阻R1两端的电压与电阻R2两端的电压相等D. 电阻R1与电阻R2的电功率相等【答案】 A【解析】【解答】解：因串联电路中各处的电流相等，所以，将这两个电阻串联后接入电压为6V的电源两端时，通过它们的电流相等，B不正确；因串联电路中总电压等于各分电压之和，所以，由图象可知，当电路中的电流I＝0.2A，U1＝4V，U2＝2V时符合，则＝＝，C不正确；由I＝可得，两电阻的阻值之比：＝＝＝，A符合题意；由P＝UI可得，两电阻的电功率之比：＝＝＝，D不正确。

故答案为：A。

【分析】两电阻串联时通过它们的电流相等，且它们两端的电压之和等于电源的电压，根据两个图象找出符合的电压和电流值；然后根据欧姆定律判断电路中两电阻的阻值关系，根据P＝UI判断两电阻的电功率之间的关系。

2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

物理九年级下册欧姆定律中考真题汇编[解析版]一、初三物理欧姆定律易错压轴题（难）1．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.142________3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V==⨯=,当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：2．为了节能，正明中学为教室安装了光控照明系统，有效避免了“长明灯”的现象．光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元件（光越强，照度越大，照度的单位为1x）．某光敏电阻R P在不同照度下的阻值如下表：（1）根据表中数据，请在如图坐标纸中描绘出光敏电阻随照度变化的图线_____．其阻值随照度变化的规律是______；（2）如图所示，当1、2间电压上升至4V时，控制电路自动启动照明电路．请利用所给器材在如图虚线框内设计一个电路______，给1、2两端提供电压，并要求当天色渐暗照度降至1.0（lx）时，照明电路启动．（控制电路对你所设计电路无影响）器材：电源（电压为6V），开关S及导线若干，其他器材如下表．在你所设计的电路中，电阻箱的阻值应调至______kΩ；（3）某同学在对所设计的电路进行调试时，发现照明电路过早启动．请你提出一个可行的解决办法：______．【答案】光敏电阻的阻值随光照强度的增大而减小10 增大电阻箱R的阻值【解析】(1)根据表格中的数据在图1中先描点，再用平滑的曲线连线，如图1所示：从图1可知，光敏电阻的阻值随照度变化的规律是：光敏电阻的阻值随光照强度的增大而减小。

可编辑修改精选全文完整版中考物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。

【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

九年级物理下册欧姆定律中考真题汇编[解析版]一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
