DS4700配置步骤

DS4700 实施文档1.启动IBM FASTT Storager Manager客户端软件IBM FASTT Storager Manager打开后,双击客户端主机名后出现如下界面,点击YES,让客户端使用特定的代理协议广播自动去寻找存储设备2.存储信息自动寻找完成后客户端软件找到如下设备,左边显示容量,右边显示的是存储设备的控制器信息和磁盘信息：一共为28个物理盘，每个盘容量为146G。

3.建立逻辑驱动器开始建立逻辑驱动器（RAID）,按ctrl 选中目标盘,并单击右键，出现建立逻辑驱动器的蓝色框，共分为两组，分别做RAID5.对选中的磁盘的空间上配置驱动器为驱动器选择RAID5,选择手工分配,以及相关的物理磁盘，单击右下角的计算容量后,可以进行配置配置 name(此名字可以自己定义),选择定制模式选择以后做 LUN-TO-DRIVER 的映射, 选择FINISH 完成逻辑驱动器的配置.完成逻辑驱动器的配置后状态如下：至此逻辑驱动器配置完成,选择NO 退出逻辑驱动器配置,至此所有的RAID 阵列逻辑磁盘已经全部建立完毕。

4.LUN-TO-DRIVE 的映射配置开始做 LUN-TO-DRIVE 的映射配置，同前面建立RAID 阵列或LUN 而言，上述过程是磁盘的物理配置过程。

下面的LUN 到主机的映射是一个逻辑过程。

单击Mapping View 后,右击defalult group,选择定义主机组蓝色框输入一个自己比较容易记忆和区别的主机组名,可以自己定义定义完成主机组后,右击定义主机选择定义主机端口,出现如下界面,单击左侧相应于主机的FC 卡的WWN 号,单击《ADD》，并点击《EDIT》定义主机别名，为便于记忆，我们选择主机名与HBA 卡的位置号做为区分。

分主机的两个HBA 卡设置别名。

右击 default group,选择增加mapping,将LUN 映射到主机端口后显示如下.至此DS4700 的配置完成。

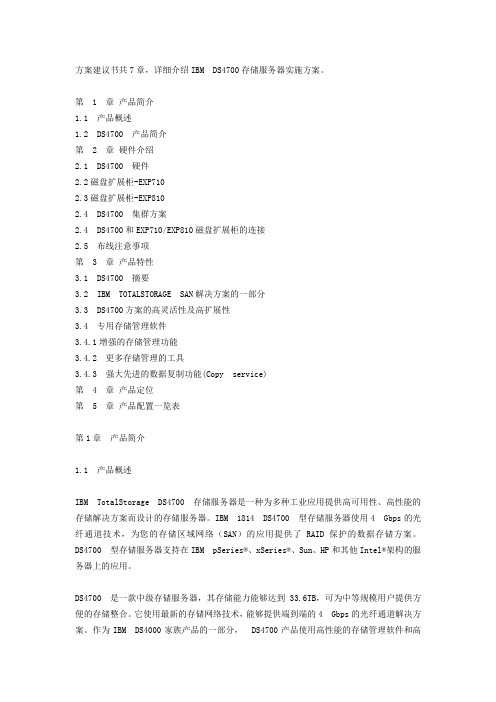

方案建议书共7章，详细介绍IBM DS4700存储服务器实施方案。

第 1 章产品简介1.1 产品概述1.2 DS4700 产品简介第 2 章硬件介绍2.1 DS4700 硬件2.2磁盘扩展柜-EXP7102.3磁盘扩展柜-EXP8102.4 DS4700 集群方案2.4 DS4700和EXP710/EXP810磁盘扩展柜的连接2.5 布线注意事项第 3 章产品特性3.1 DS4700 摘要3.2 IBM TOTALSTORAGE SAN解决方案的一部分3.3 DS4700方案的高灵活性及高扩展性3.4 专用存储管理软件3.4.1增强的存储管理功能3.4.2 更多存储管理的工具3.4.3 强大先进的数据复制功能(Copy service)第 4 章产品定位第 5 章产品配置一览表第1章产品简介1.1 产品概述IBM TotalStorage DS4700 存储服务器是一种为多种工业应用提供高可用性、高性能的存储解决方案而设计的存储服务器。

IBM 1814 DS4700 型存储服务器使用4 Gbps的光纤通道技术，为您的存储区域网络（SAN）的应用提供了RAID保护的数据存储方案。

DS4700 型存储服务器支持在IBM pSeries®、xSeries®、Sun、HP和其他Intel®架构的服务器上的应用。

DS4700 是一款中级存储服务器，其存储能力能够达到33.6TB，可为中等规模用户提供方便的存储整合。

它使用最新的存储网络技术，能够提供端到端的4 Gbps的光纤通道解决方案。

作为IBM DS4000家族产品的一部分， DS4700产品使用高性能的存储管理软件和高性能的硬件设计，以适中的价格为用户提供了企业级的存储能力。

新的FAStT存储管理器v9.16包含在DS4700 型存储服务器中，它能够在最多支持1024个逻辑卷（LUNs）、可定义大于2T的阵列组。

存储管理软件v9.16拥有FlashCopy®等高级存储管理功能。

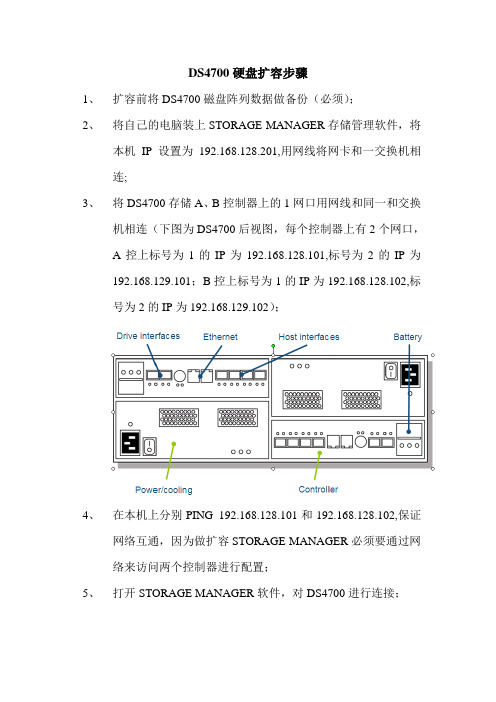

DS4700硬盘扩容步骤
1、扩容前将DS4700磁盘阵列数据做备份（必须）；
2、将自己的电脑装上STORAGE MANAGER存储管理软件，将
本机IP设置为192.168.128.201,用网线将网卡和一交换机相连;
3、将DS4700存储A、B控制器上的1网口用网线和同一和交换
机相连（下图为DS4700后视图，每个控制器上有2个网口，A控上标号为1的IP为192.168.128.101,标号为2的IP为
192.168.129.101；B控上标号为1的IP为192.168.128.102,标
号为2的IP为192.168.129.102）；
4、在本机上分别PING 192.168.128.101和192.168.128.102,保证
网络互通，因为做扩容STORAGE MANAGER必须要通过网络来访问两个控制器进行配置；
5、打开STORAGE MANAGER软件，对DS4700进行连接；
6、将新购买的硬盘插入DS4700空闲槽位。

每插一块在DS4000
STORAGE MANAGER上看到硬盘状态正常后接着再插如第二块，将要扩的硬盘都给插上。

7、在STORAGE MANAGER上将新加入的硬盘创建一新的logical
Drive
接下的画面，选择需要的RAID,如RAID1，然后选择参与的硬盘
接下来按如图所示
点Finish完成阵列配置
8、在DS4700上用FSM配置好阵列后，重启系统后就可以发现磁盘，在磁盘管理里可
以发现磁盘，用fdisk -l可以找到磁盘为sdd。

IBM DS4700安装指导手册IBM DS4700安装指导手册1硬件介绍DS4700是IBM光纤存储服务器家族4 Gbps速率的中端产品，为用户提供了高性价比的SAN 存储的解决方案。

DS4700是一个机柜安装的存储服务器，内部可容纳16个薄型热交换FC/SATA磁盘驱动器支架。

在机柜内部占用3U的标准空间。

配有热拔插冗余的控制器电源和风扇。

DS4700 本机支持16块内置热插拔磁盘，最大支持4.8T裸数据容量。

同时IBM DS4700最多可以连接6个EXP710/EXP810扩展单元,最大支持112个FC磁盘33.6T裸数据容量，可在不影响应用的情况下方便快捷的实现系统扩展，为企业用户提供高性价比在线存储方案。

同时DS4700本机和EXP810扩展柜支持SATA磁盘，可以最大支持112块SATA磁盘，裸数据容量可以高达56T。

DS4700－70A提供了4个主机接口（每个控制器2个），4个扩展柜接口（每个控制器2个），2GB 的缓存（每个控制器1GB）。

1.1 DS4700-70A前视图1.2 DS4700-70A后视图=说明：1、A控制器2、B控制器3、主机接口4、以太网口（用于管理）5、串口（用于管理）6、扩展柜接口7、机柜的ID号2连接方式连接方式可分为以下3种：l 盘柜与主机连接；l 盘柜与扩展柜连接；l 盘柜与SAN交换机连接；2.1连接示意图由于本次工程实施是采用的盘柜与主机直连方式，所以这里主要讲盘柜与主机连接，连接示意图如下：注：每个控制器分别连接不同主机HBA卡，相同编号的HOST端口不能接相同主机的HBA卡2.2连接说明IBMDS4700-70A连接主机的SFP模块位于盘柜中轴线两侧，模块编号如图所示，A控的2口连接主数据库服务器的HBA-1，B控的1口连接主数据库服务器的HBA-2，依此类推，A控的1口连接备数据库服务器的HBA-1，B控的2口连接备数据库服务器的HBA-2；按照如图所示将光纤连接好后，即可看到服务器HBA卡的绿灯常亮，黄灯一闪一闪；3硬件调测3.1StorageManager软件安装安装盘柜调测软件Storage Manager 10 Client，安装过程比较简单，略……3.2配置阵列DS4700共有4个管理接口（RJ45），每控2个，位于后视图4处，其中A控的左口IP为192.168.128.101，右口IP为192.168.129.101，B控的左口IP为192.168.128.102，右口IP为192.168.129.102。

DS4700操作流程最好准备使用sm9.60或9.23.参考以下大概步骤:1 甲方备数据 :1、建议甲方数据库管理员及系统管理员都确认数据备份的情况，备份到其他存储上我方备的信息:lsvdevmpputil(mppUtil -V 查看MPP版本 )df -k查hba卡的wwn等(cat /sys/class/fc_host/host2/port_name)备存储信息.等等完成后停主机.2 如果能重起ds4700最好不过.重起ds4700后再查报错信息.登串口看show array 2的状态.3 对报错盘,点中后手工fail .如成功(disk status :offline变failed),则拔此盘后等70s后更换.不能用revive,reconstructure等命令.4 改host type和zone5 确认如升级firmware,则下载06603400的包,即,Controller 升到06.60.34.00 .不要升07.注意:esm 最大到98D6 .98D6以后是用在Controller07.xx的.sm:10.60.x5.17Controller_Code:06603400NVSRAM: N1814D470R960V06esm: min:98A3 max:98D6******************************lspci -nvlspci -bvdmesg|moremore /proc/cpuinfomore /proc/*********************************窜口登陆老版本微码的没用户名，口令是：infiniti新版本微码的：Vxworkid :shellUsrPassword:wy3oo&w4*****************************1、PC串口的设置如下波特率：57600 或115200（较低的波特率会大大延长串口命令收集的时间，因此一般推荐115200）数据位：8奇偶校验：无停止位：1数据流控制：Xon / Xoff2、使用超级终端进行连接，输入回车，然后Ctrl+Break（有时需要多按几次），屏幕会出现设置波特率的提示：Send (BREAK) for shell access or baud rate changeSet baud rate: press (space) within 5 seconds按空格Space设定波特率，屏幕会出现波特率已经设置成功的提示：Baud rate set to 115200这时，再次输入Ctrl+Break，屏幕上会出现要求在5秒内按“ESC”键的提示：Press within 5 seconds: (ESC) for SHELL, (BREAK) for baud rate这时按“ESC”键，屏幕上会出现登陆画面，并要求输入密码（不需要输入用户名）：Enter password to access shell:对于微码在07.10以下的DS4000,输入同样的密码“infiniti”，就可以进入命令行界面了。

IBM DS4700安装指导手册IBM DS4700安装指导手册1硬件介绍DS4700是IBM光纤存储服务器家族4 Gbps速率的中端产品，为用户提供了高性价比的SAN 存储的解决方案.DS4700是一个机柜安装的存储服务器，内部可容纳16个薄型热交换FC/SATA磁盘驱动器支架。

在机柜内部占用3U的标准空间。

配有热拔插冗余的控制器电源和风扇。

DS4700 本机支持16块内置热插拔磁盘，最大支持4.8T裸数据容量.同时IBM DS4700最多可以连接6个EXP710/EXP810扩展单元,最大支持112个FC磁盘33。

6T裸数据容量，可在不影响应用的情况下方便快捷的实现系统扩展，为企业用户提供高性价比在线存储方案。

同时DS4700本机和EXP810扩展柜支持SATA磁盘,可以最大支持112块SATA磁盘，裸数据容量可以高达56T。

DS4700－70A提供了4个主机接口（每个控制器2个），4个扩展柜接口（每个控制器2个），2GB 的缓存(每个控制器1GB）。

1。

1 DS4700—70A前视图1。

2 DS4700—70A后视图=说明:1、A控制器2、B控制器3、主机接口4、以太网口(用于管理)5、串口（用于管理)6、扩展柜接口7、机柜的ID号2连接方式连接方式可分为以下3种：l 盘柜与主机连接；l 盘柜与扩展柜连接；l 盘柜与SAN交换机连接；2。

1连接示意图由于本次工程实施是采用的盘柜与主机直连方式，所以这里主要讲盘柜与主机连接，连接示意图如下：注:每个控制器分别连接不同主机HBA卡,相同编号的HOST端口不能接相同主机的HBA卡2。

2连接说明IBMDS4700-70A连接主机的SFP模块位于盘柜中轴线两侧，模块编号如图所示，A控的2口连接主数据库服务器的HBA—1,B控的1口连接主数据库服务器的HBA—2，依此类推,A控的1口连接备数据库服务器的HBA-1,B控的2口连接备数据库服务器的HBA-2；按照如图所示将光纤连接好后,即可看到服务器HBA卡的绿灯常亮,黄灯一闪一闪；3硬件调测3。

XXX 集团公司清算中心小型机升级改造项目IBM DS4700实施文档文件标识： 当前版本：V1.0 作 者：Jet Wen 文件状态： [ ] 草稿 [√] 正式发布 [ ] 正在修改 完成日期：2008-11-24EMIAL: Jet.Wen@ZWT版 本 历 史版本/状态 作者 参与者 起止日期 备注 V1.0 Jet Wen 2008-11-24 初稿、最终版目 录1. DS4700介绍 (4)2. 安装要求 (6)2.1 空间要求 (6)2.2 承重要求 (6)2.3 环境要求 (6)3. 硬件安装 (7)4. 物理连接图 (9)5. 配置过程 (9)5.1 管理软件安装 (10)5.2 配置步骤 (10)6. DS4700维护 (20)6.1 LED指示灯 (20)6.2 开机和关机 (27)1. DS4700介绍DS4700是一个3U机架式存储服务器，内部可容纳16个薄型热交换FC/SATA磁盘驱动器，配置热拔插冗余控制器、电源和风扇。

DS470有两种型号：70A型号提供了4个主机接口（每个控制器2个），4个扩展柜接口（每个控制器2个），2GB的缓存（每个控制器1GB）。

72A 型号提供了8个主机接口（每个控制器4个），4个扩展柜接口（每个控制器2个），4GB的缓存（每个控制器2GB）。

最大支持112个FC/SATA磁盘，支持RAID 0、1、3、5、10,支持Partitions、FlashCopy、VolumeCopy、Enhanced Remote Mirroring高级功能。

支持下列平台：- Windows ® Server 2003 w/SP1- Windows ® 2000 Server & Adv. Server w/SP4- Netware 6.5 w/SP2, 6.0 w/SP4- AIX ® 5.1, 5.2, 5.3，6.1- Linux ®/Intel ®- RedHat Enterprise Linux 3.0 U1，4.0，5.0- VMWare ESX 2.5.1- Solaris 7, 8, 9 w/Veritas Cluster Svs and Veritas VM/DMP- HP-UX 11i & 11.0- Linux/IBM System p™- SuSE Linux Enterprise Svr (SLES) 8.0, 9.0，10Enhanced Disk Drive Modules (E-DDMs)DS4700支持支持FC/SATA磁盘或FC/SATA磁盘混插，支持16个2Gbps或4Gbps的FC或SATA 的E-DDMS。

D S4700-通过串口修改出厂设置和I P地址好像7.0以后的都改了串口连接时的用的口令和密码用户shellUsr密码：wy3oo&w4串口登录到控制器，然后执行下面的命令-> loadDebugvalue = 113082072 = 0x6bd7ed811/03/10-05:19:26 (tShell0): NOTE: loading flash file: Debug-> setSAPassword_MT ""ReturnCode = 0x1value = 1 = 0x1-> unld "ffs ebug"value = 0 = 0x0IBM TotalStorage DS4000系列是IBM推出的适用于中型企业的存储产品，由原先FAStT系列产品升级而来，并增强了某些存储功能。

其产品由DS4100（原FAStT100）到DS4500（原FAStT900）能满足从中低端到中高端的大部分存储需求，并在合理的成本基础上，为企业提供完善的产品和服务。

在中国企业市场得到了广泛的推广和应用。

DS4000 系列采用 DS4000 Storage Manager V9.10进行存储资源管理、并增强了远程镜像选项，并通过针对较大容量配置的 DS4100 选项以及连接到 DS4400 的 EXP100 串行 ATA 扩展单元来完善和补充入门级和企业级的磁盘系统解决方案。

其管理功能非常丰富强大，配置过程也繁琐复杂，本次，我们将向您详细介绍该款产品的初始设置步骤，以及管理软件的配置过程。

初始设置过程IBM DS4000都是通过IBM的Fast Storage Manager软件来进行管理设置的，每个FAST控制器上都带有一个RJ45的网线口，开始做配置的时候都是通过网络来进行的。

同时每个控制器还带有串口，可通过串口来进行IP的修改。

一段插入Controller A的RS-232里，另一端连接到另一台Windows 2000/NT4.0的机器串口上。

DS4700存储详细参数IBM 一直致力于提供总拥有成本较低、性能较高、功能强大且易用性无与伦比的存储解决方案，在其不懈的努力下，现又推出了IBM System Storage DS4700 易捷版。

作为DS4000 系列的一部分，DS4700 易捷版提供了支持4Gbps 的高性能光纤通道连接、高达50.4 TB 的光纤通道物理存储容量、112 TB 的SATA 物理存储容量以及强大的系统管理、数据管理和数据保护功能。

使用DS4000 EXP810 扩展单元后，DS4700 易捷版可连接多达6 个光纤通道扩展单元，从而将容量从工作组级扩展到企业级。

要点借助支持4GBps 的端到端光纤通道接口技术来优化性能实现高达1550MBps 的带宽，适用于高吞吐量的应用程序获得对光纤通道硬盘驱动器的支持使用IBM System Storage™DS4000 Storage Manager 来集中管理DS4000® 系列通过带双控制器的8个主机通道增强连接能力连接6个DS4000 EXP810 扩展单元后，可支持多达112个磁盘驱动器模块通过使用-48 V 直流的电信行业标准电源供电，可以从符合NEBS-3 标准的系统获益常见特性动态容量扩展（DCE）System Storage DS4000 Storage Manager 软件IBM FlashCopy®，可以创建逻辑卷的即时点副本动态卷扩展VolumeCopy 功能可以将一个逻辑卷完整地复制到另一个逻辑卷面向多LUN 应用的增强型远程镜像热备用磁盘驱动器硬件概要型号72 配有高达4GB 电池供电的缓存型号70 配有高达2GB 电池供电的缓存型号72 具有8个主机端口和4个驱动器端口- 标配光纤通道（FC）交换和FC 仲裁环路（FC-AL），自动检测1GBps/2GBps/4GBps型号70 具有4个主机端口和4个驱动器端口- 标配光纤通道（FC）交换和FC 仲裁环路（FC-AL），自动检测1GBps/2GBps/4GBps支持4GBps FC：15k - 450GB、300GB、146.8GB、73.4GB、E-DDM支持4GBps SATA：7.2K 500/750GB 和1TBGB E-DDM支持RAID 级别0、1、3、5、6 和10多达128个存储分区112个光纤通道驱动器（使用6个DS4000 EXP810 扩展单元）双冗余热插拔散热风扇19英寸行业标准机架使用IBM System Storage DS4700 易捷版来更高效地管理数据优化的数据管理需要具有高数据可用性、强大存储管理能力和超凡性能的存储解决方案。
