电压及串并联电路中的电压规律

探究串并联电路中电压的规律一、知识回顾1、串联电路电压规律串联电路中，总电压等于各部分电路两端电压之和，即U=U1+U2+ …… +Un2、并联电路电压规律并联电路中各支路两端的电压都相等：U1=U2=……=Un=U二、典型例题例1：在探究串、并联电路规律的实验里，王海小组同学进行了如下操作：（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图l所示）．②分三次接人电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图2所示）．②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．表一表二请你评估：（1）表一的测量结果有一个是错误的，错误的是_ac______，判断的依据是因为__串联电路电压等于各用电器之和________；（2）表二的测量结果是否可能？谈谈你的观点．（3）你认为王海小组同学用两个相同的小灯泡做这个探究实验科学吗？如果是你做，你还会怎样设计实验呢？分析：（1）串联电路两端的总电压等于各部分电路两端的电压之和．（2）并联电路中干路电流等于各支路的电流之和．（3）应选用不同的灯泡做几次实验，是为了让结果具有普遍性．解答：（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，U AC 跟U AB与U AC之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是U AC，判断依据是因为U AC跟U AB与U AC之和相差太大．故答案为：U AC；因为U AC跟U AB与U AC之和相差太大．（2）两个灯泡是相同的，两个灯泡中的电流应该是相同的．如果实验准确，I C=I A+I B．实验中是存在误差的，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律．（3）该同学用两个相同的小灯泡做这个探究实验，实验数据带有特别性，结论会有一定偶然性，不能具有普遍性；因此应选用不同的灯泡多做几次实验．———————————————————————————————————————————————————————例2:某同学在探究串联电路电流和电压特点，实验电路如图．（1）在图中用笔画线做导线，将电压表接入电路，使其测L1两端的电压；（2）电路连接完毕、闭合开关后发现，两灯均不亮，电压表有读数，电流表没有读数，则可能故障是：__________；若电压表指针出现图示情况，则下一步应进行的操作是__________.（3）排除故障后，继续实验，再用电压表测灯L2两端电压，此时电压表需不需要用大量程试触：________，你的理由是_____________________________________________________。

串并联电路的特点及规律串、并联电路的特点及规律知识要点一、串联电路的特点:1、电流:串联电路中各处电流都相等。

I=I=I=I=……In 123、电压:串联电路中总电压等于各部分电路电压之和。

2U=U+U+U+……Un 1233、电阻:串联电路中总电阻等于各部分电路电阻之和。

R=R+R+R+……Rn 123理解:把n段导体串联起来，总电阻比任何一段导体的电阻都大～这相当于增加了导体的长度。

n个相同的电阻R串联，则总电阻R=nR. 004、分压定律:串联电路中各部分电路两端电压与其电阻成正比。

U/U=R/R U:U:U:...= R:R:R: (1212123123)二、并联电路的特点:1、电流:并联电路中总电流等于各支路中电流之和。

I=I+I+I+……In 1232、电压:文字:并联电路中各支路两端的电压都相等。

U=U=U=U=……Un 123、电阻:并联电路总电阻的倒数等于各支路电阻倒数之和。

31/R=1/R+1/R+1/R+……1/Rn 123理解:把n段导体并联起来，总电阻比任何一段导体的电阻都小～这相当于导体的横截面积增大。

特例: n个相同的电阻R并联，则总电阻R=R/n. 00 RR 12 求两个并联电阻R、R的总电阻R= 12R+R 124、分流定律:并联电路中～流过各支路的电流与其电阻成反比。

I/I= R/R 1221(口诀:串联分压～并联分流)总结:电流 I,I,I 12串联: 电压 U,U，U 12电阻 R,R，R 12电压和电阻成正比 URUR1111, , URUR22电流 I,I，I 12电压 U,U,U 12电阻 111,， RRR121电压和电阻成反比 IIRR121并联: , , IRRI112典型例题1(两个小电泡L和L，L的阻值为R，L的阻值为2R，它们串联起来接入电路中。

如果1212L两端的电压为4V，那么L两端的电压为 ( ) 12A(8V B(6VC(4V D(2V2(两个小电泡L和L，L的阻值为R，L的阻值为2R，它们串联起来接入电路中。

串并联电路中的电压规律
串并联电路是电路中最基本的两种连接方式。

在这两种连接方式中，电压分布和规律是非常重要的概念。

在串联电路中，电压规律是指电源电压在各个串联元件上的分布。

根据基尔霍夫电压定律，串联电路中的总电压等于各个串联元件电压之和。

换句话说，电源电压分摊在每个元件上，每个元件受到相同的电源电压影响。

因此，如果我们知道电压源的电压和每个串联元件的电阻值，就可以通过串联元件之间的电压分布计算出每个元件的电压。

而在并联电路中，电压规律是指并联元件之间的电压相等。

这是因为在并联电路中，各个元件的两端都连接到共同的节点上，形成一个电压相等的回路。

因此，无论多少并联元件，它们之间的电压是相等的。

这也意味着在并联电路中，无论是电源电压还是各个元件的电压，它们都相等。

总之，在串并联电路中，电压规律是非常重要的概念。

在串联电路中，电压分布遵循基尔霍夫电压定律，而在并联电路中，各个元件之间的电压是相等的。

了解这些电压规律可以帮助我们更好地理解和分析电路中的电压分布情况。

知识要点梳理知识点1 串联电路中电压的规律规律：在串联电路中，电路中总电压等于各段电路电压之和。

公式表达为：n U U U U U ++++= 321总【说明】（1）物理规律具有普遍性，在实验时，需要更换的负载，即用不同规格两盏灯将L 1 、L 2更换，重做实验，进行多次测量。

（2）实验前设计好数据表格，这也是研究定量实验时必须要做的准备工作。

知识点2 并联电路中电压的规律规律：在并联电路中，电路中总电压等于各支路电压。

公式表达为：n U U U U U ===== 321总【注意】几个并联的用电器，其两端都相等；但两端电压相等的用电器，可能是并联，也可能是串联。

例如，两个完全相同的用电器串联，它们两端的电压也相等。

知识点3 用电压表检测电路中的正故障（1）电压表无示数，则说明电压表没有电流通过，可能是原因是：①断路：电压表的接线柱接触不良；被测电路以外有断路，电压表没能与电源（提供电压的装置）连通；②被测电路短路（或测的是导线两端电压）。

（2）电压表有示数，则说明电压表有电流通过，或者说电压表与电源是相通的。

如果出现断路，则断路处一定在电压表所测的电路部分，且此种情况下电压表示数接近电源电压值。

例题讲解典题精析一如图所示的电路中，当S 1闭合、S 2断开时，电压表示数为2.5V ；当S 1断开、S 2闭合时，电压表示数为6V 。

则灯L 1两端电压为 V ，灯L 2两端电压为 V ，电源电压为 V 。

【思路导析】当S 1闭合、S 2断开时，灯L 1和L 2串联，电压表测的是L 1两端的电压，即L 1两端电压为2.5 V ；当当S 1断开、S 2闭合时，灯L 1和L 2还是串联，电压表测的是L 1和L 2串联后的总电压，即电压表示数为6V ，灯L 2两端电压为U 2=U －U 1=6V －2.5 V =3.5 V 。

答案：2.5 V 3.5 V 6V变式训练一在探究“串联电路电压的规律”实验中：（1）要用电压表测灯L 2两端电压，连接电路如图甲所示，图中有一根导线连错了，请你在连错的导线上划“×”，并用笔画线代替导线将电路连接正确。

电压表串并联规律电压表串并联规律：串并联电路的电压规律是电路连接的一种理论知识，分为串联电路和并联电路，其中串联电路的总电压等于各部分电路两端电压之和，在并联电路中各支路用电器两端的电压相等，且等于总电压。

电压表的串并联规律如下：1、电压表的串联当需要测量多个元件的电压时，可以将多个电压表串联起来使用。

在串联电路中，各元件的电压之和等于总电压。

因此，当两个电压表串联时，它们的读数之和等于总电压。

例如，如果一个电压表的读数是5V，另一个电压表的读数是6V，那么它们串联后的总读数就是11V。

需要注意的是，串联电压表的分流作用会影响测量的准确性。

因此，在选择电压表时，应尽量选择内阻较大的型号，以减少分流误差。

2、电压表的并联当需要测量一个元件的各部分电压时，可以将多个电压表并联起来使用。

在并联电路中，各支路两端的电压相等。

因此，当两个电压表并联时，它们的读数相等。

例如，如果一个电压表的读数是5V，另一个电压表的读数也是5V，那么它们并联后的总读数就是5V。

需要注意的是，并联电压表的总内阻会影响测量的准确性。

因此，在选择电压表时，应尽量选择内阻较小的型号，以减小误差。

串并联规律的应用：1、在电路分析中的应用串并联规律是电路分析的基本方法之一。

通过分析电路中各元件的串并联关系，可以得出电路的总电压和电流，进而分析电路的性能。

例如，在分析一个包含多个电阻的电路时，可以通过串并联规律计算出总电阻，并根据欧姆定律计算出电路的总电压和电流。

这样就可以判断电路是否满足负载的要求，以及如何优化电路的性能。

2、在设计中的应用在设计电路时，串并联规律也是非常重要的。

首先，在设计电源电路时，需要选择合适的电源电压和内阻，以确保电源能够满足整个电路的供电需求。

在设计电阻电路时，需要根据电阻的串并联关系计算出电路的总电阻，并根据欧姆定律计算出电流和电压的大小。

此外，在设计放大器电路时，也需要利用串并联规律计算出放大器的输入阻抗和输出阻抗，以确保放大器能够正常工作并达到预期的性能指标。

第七讲电压及串并联电路中的电压规律知识点总结一、电压（一）电压的作用1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

2．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。

注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。

电路中有电流，就一定有电压；电路中有电压，却不一定有电流，因为还要看电路是否是通路。

（二）电压的单位1．国际单位：V 常用单位：kV 、mV 、μV换算关系：1Kv＝1000V1V＝1000mV 1mV＝1000μV2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 安全电压不高于36V （三）电压测量：1．仪器：电压表，符号：2．读数时，看清接线柱上标的量程，每大格、每小格电压值(分度值)3．使用规则：两要、一不①电压表要并联在电路中。

当电压表直接与电源并联时，因为电压表内阻无穷大，所以电路不会短路，所测电压就是电源电压。

②电流从电压表的“正接线柱”流入，“负接线柱”流出。

否则指针会反偏。

③被测电压不要超过电压表的最大量程。

Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

Ⅱ选择量程：实验室用电压表有两个量程，0～3V和0～15V。

测量时，先选大量程，用开关试触，若被测电压在3V｀15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。

1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

2．电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。

任务名称：串并联中电压的规律一、串并联电路的基本概念1.1 串联电路串联电路是指电路中的元件按照一定的顺序依次连接起来，电流只有一条路径可以流通。

在串联电路中，电流在各个元件之间是相等的，而电压则会分配给各个元件。

1.2 并联电路并联电路是指电路中的元件同时连接在电源的正负极上，电流可以分成多条路径流通。

在并联电路中，各个元件之间的电压是相等的，而电流则会分配给各个元件。

二、串联电路中电压的规律2.1 串联电路的电压分配规律在串联电路中，电压会按照元件的电阻值来分配。

根据欧姆定律，电压与电阻成正比，电流与电阻成反比。

因此，电阻值较大的元件会分配到较高的电压，而电阻值较小的元件则会分配到较低的电压。

2.2 串联电路中电压的计算方法串联电路中各个元件的电压可以通过总电压和各个元件的电阻值来计算。

假设串联电路总电压为V，总电阻为R，则各个元件的电压可以通过下面的公式计算：V1 = V * (R1 / R) V2 = V * (R2 / R) … Vn = V * (Rn / R)其中，V1、V2、…、Vn分别表示各个元件的电压，R1、R2、…、Rn分别表示各个元件的电阻值。

三、并联电路中电压的规律3.1 并联电路的电压分配规律在并联电路中，各个元件之间的电压是相等的。

这是因为并联电路中各个元件连接在电源的正负极上，所以它们之间的电压是相同的。

3.2 并联电路中电压的计算方法并联电路中各个元件的电压可以通过总电流和各个元件的电阻值来计算。

假设并联电路总电流为I，总电阻为R，则各个元件的电压可以通过下面的公式计算：V1 = I * (R / R1) V2 = I * (R / R2) … Vn = I * (R / R n)其中，V1、V2、…、Vn分别表示各个元件的电压，R1、R2、…、Rn分别表示各个元件的电阻值。

四、串并联电路中电压的比较4.1 串联电路和并联电路中电压的比较在串联电路中，电压会按照元件的电阻值来分配，电阻值较大的元件会分配到较高的电压。

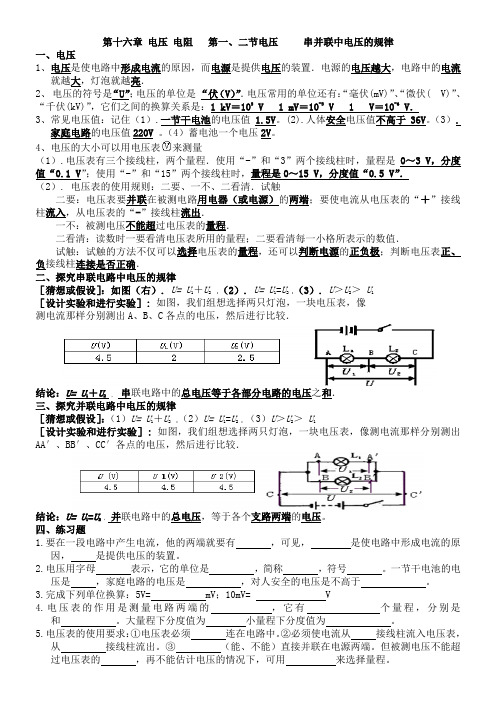

串并联电路中电压的规律电压及其测量（1）电压：电压是形成电流的原因，电源是提供电压的装置。

注：电路中形成持续电流的条件：①有电压；②电路为通路。

（2）符号和单位：电压的符号是U 。

单位是伏特，简称伏，符号是V ；常用单位：千伏（kV ）和毫伏（mV ）；换算关系：1 kV =1000V=103V ，1 mV =0.001V=10-3V 。

（3）生活中常见的电压值：一节干电池的电压为1.5V ；一个铅蓄电池的电压为2V ； 家庭电路电压为220 V ；人体安全电压不高于36 V ；（注：沪教中人体安全电压为不高于24V ，本试卷题目中以36V 为准）。

（4）电压表的使用：①使用前需调零；②要并联在所测用电器两端；③要使电流从正接线柱流入，负接线柱流出，即“正进负出”； ④在电路中相当于“断路”，可以直接接在电源两端测电源电压； ⑤采用“试触法”合理选择量程。

串并联电路中电流的规律（1）串联电路电压规律：串联电路中电源两端电压等于各用电器两端电压之和，即：… U U U U n =++12；（2）并联电路电压规律：并联电路中电源两端电压与各支路用电器两端电压相等，即：…U U U U n ====12。

1．下列关于电压的叙述正确的是()A．电压是形成电流的原因B．电路中只要有电压就一定有电流C．对人体的安全电压是36VD．无论在任何情况下，一节干电池的电压都是1.5V2．现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是()A．一节新的干电池的电压是1.5VB．对人体安全的电压是36VC．手机锂电池电压约为3.6VD．家庭电路的电压是220V3．如图所示的电路，能正确测出灯L1两端电压的是()A．B．C．D．4．如图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S 1、S2同时闭合，电压表示数为U3。
