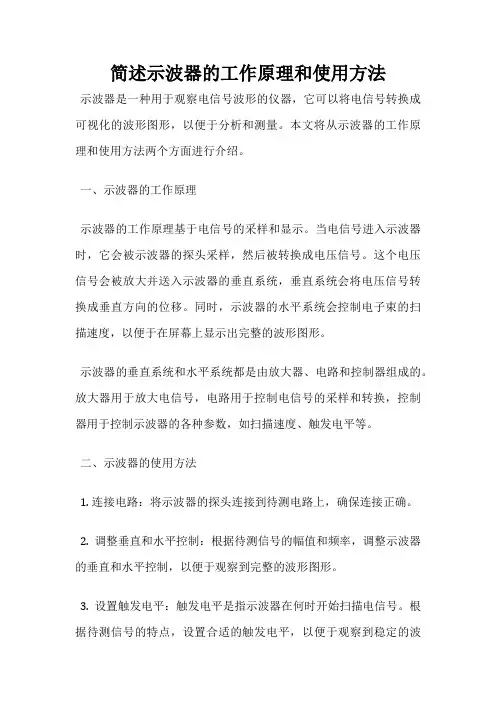

简述示波器的工作原理和使用方法示波器是一种用于观察电信号波形的仪器,它可以将电信号转换成可视化的波形图形,以便于分析和测量。
本文将从示波器的工作原理和使用方法两个方面进行介绍。
一、示波器的工作原理示波器的工作原理基于电信号的采样和显示。
当电信号进入示波器时,它会被示波器的探头采样,然后被转换成电压信号。
这个电压信号会被放大并送入示波器的垂直系统,垂直系统会将电压信号转换成垂直方向的位移。
同时,示波器的水平系统会控制电子束的扫描速度,以便于在屏幕上显示出完整的波形图形。
示波器的垂直系统和水平系统都是由放大器、电路和控制器组成的。
放大器用于放大电信号,电路用于控制电信号的采样和转换,控制器用于控制示波器的各种参数,如扫描速度、触发电平等。
二、示波器的使用方法1. 连接电路:将示波器的探头连接到待测电路上,确保连接正确。
2. 调整垂直和水平控制:根据待测信号的幅值和频率,调整示波器的垂直和水平控制,以便于观察到完整的波形图形。
3. 设置触发电平:触发电平是指示波器在何时开始扫描电信号。
根据待测信号的特点,设置合适的触发电平,以便于观察到稳定的波形图形。
4. 观察波形:当示波器开始扫描电信号时,屏幕上会显示出波形图形。
根据波形图形的特点,分析待测信号的幅值、频率、相位等参数。
5. 记录数据:如果需要记录数据,可以使用示波器的存储功能,将波形图形保存到示波器的存储器中,以便于后续分析和处理。
示波器是一种非常重要的电子测量仪器,它可以帮助工程师们观察和分析电信号的波形特征,从而更好地理解电路的工作原理和性能。
在使用示波器时,需要注意安全问题,避免电击和误操作。
第3章 常用电子仪器仪表的使用3.1 数字万用表3.1.1数字万用表的结构和工作原理数字万用表主要由液晶显示屏、模拟(A )/数字(D )转换器、电子计数器、转换开关等组成。
其测量过程如图3-1-1。
被测模拟量先由A/D 转换器转换成数字量,然后通过电子计数器计数,最后把测量结果用数字直接显示在显示屏上。
可见,数字万用表的核心部件是A/D 转换器。
目前,教学、科研领域使用的数字万用表大都以ICL7106、7107大规模集成电路为主芯片。
该芯片内部包含双斜积分A/D 转换器、显示锁存器、七段译码器、显示驱动器等。
双斜积分A/D 转换器的基本工作原理是在一个测量周期内用同一个积分器进行两次积分,将被测电压U X 转换成与其成正比的时间间隔,在此间隔内填充标准频率的时钟脉冲,用仪器记录的脉冲个数来反U X 的值。
3.1.2 VC98系列数字万用表操作面板简介VC98系列数字万用表具有321(1999)位自动极性显示功能。
该表以双斜积分A/D 转换器为核心,采用26mm 字高液晶(LCD )显示屏,可用来测量交直流电压、电流,电阻,电容,二极管,三极管,通断测试,温度及频率等参数。
图3-1-2为其操作面板。
1.LCD 液晶显示屏:显示仪表测量的数值及单位。
2.POWER (电源)开关:用于开启、关闭万用表电源。
3.B/L (背光)开关:开启及关闭背光灯。
按下“B/L ”开关,背光灯亮,再次按下,背光取消。
4.旋钮开关:用于选择测量功能及量程。
5.C x (电容)测量插孔:用于放置被测电容。
6.20A 电流测量插孔:当被测电流大于200mA 而小于20A 时,应将红表笔插入此孔。
7.小于200mA 电流测量插孔:当被测电流小于200mA 时,应将红表笔插入此孔。
(公共地):测量时插入黑表笔。
9.V (电压)/Ω(电阻)测量插孔:测量电压/电阻时插入红表笔。
10.刻度盘:共8个测量功能。
“Ω”为电阻测量功能,有7个量程档位;“DCV ”为直流电压测量功能,“ACV ”为交流电压测量功能,各有5个量程档位;“DCA ”为直流电流测量功12345图3-1-2 VC98系列数字万用表操作面板能,“ACA”为交流电流测量功能,各有6个量程档位;“F”为电容测量功能,有6个量程档位;“hFE”为三极管hFE值测量功能;似显示二极管的正向压降值,导通电阻<70Ω时,内置蜂鸣器响。
电子天平的使用操作流程简介电子天平是一种精密测量仪器,用于测量物体的质量。
它使用电子传感器和数字显示屏,可以提供更准确的测量结果。
本文将介绍电子天平的使用操作流程。
准备工作在开始使用电子天平之前,需要进行以下准备工作: 1. 确保电子天平放置在一个平稳的表面上,以防止不准确的测量结果。
2. 清除电子天平的称量盘,确保其表面干净无杂质。
3. 插上电子天平的电源线,确保电源供应正常。
步骤一:开机和校准1.打开电子天平的电源开关,等待几秒钟以确保其启动正常。
2.在电子天平的面板上找到校准按钮,按下按钮进入校准模式。
3.待校准完成后,电子天平将会发出信号或显示校准成功的提示。
步骤二:称量物体1.将待称量的物体放置在电子天平的称量盘上,确保物体与平台接触良好。
2.等待电子天平稳定,直到显示屏上的数值停止变动。
3.记录显示屏上的质量数值,这将是您称量物体的准确质量。
步骤三:关机1.使用电子天平后,按下电源开关将其关闭。
2.断开电子天平的电源线,以节省能源并确保安全。
注意事项•在进行校准和称量操作前,确保电子天平处于稳定的环境中,避免外部干扰。
•避免超出电子天平的最大称量范围,以免损坏设备或导致不准确的测量结果。
•定期清洁电子天平的称量盘,防止积聚灰尘和杂质影响测量准确性。
•若电子天平的测量结果异常或不准确,可尝试重新校准或联系维修人员进行维修。
结论电子天平是一种方便且准确的测量工具,通过正确的使用操作流程,可以得到准确的测量结果。
在使用电子天平时,需要注意环境稳定性、称量范围以及设备的维护保养,以确保测量结果的准确性和设备的正常运行。
第1篇一、基础知识1. 题目:简述半导体材料的特点及其分类。
解析:半导体材料具有导电性介于导体和绝缘体之间的特性。
半导体材料分为元素半导体和化合物半导体。
元素半导体主要有硅、锗等,化合物半导体主要有砷化镓、磷化铟等。
2. 题目:解释PN结的形成原理及其特性。
解析:PN结是由P型半导体和N型半导体组成的。
在PN结形成过程中,P区的空穴和N区的电子相互扩散,形成扩散区。
扩散完成后,由于电荷积累,在PN结两侧形成内建电场,阻止电荷继续扩散。
PN结具有单向导电性、整流作用、电容特性等特性。
3. 题目:什么是集成电路?简述集成电路的发展历程。
解析:集成电路是将多个晶体管、二极管、电阻、电容等元件集成在一个半导体芯片上,实现一定功能的电路。
集成电路的发展历程经历了以下阶段:分立元件阶段、小规模集成电路阶段、中规模集成电路阶段、大规模集成电路阶段、超大规模集成电路阶段。
4. 题目:什么是CMOS技术?简述CMOS技术的特点。
解析:CMOS技术是一种互补金属氧化物半导体技术,由N沟道MOSFET和P沟道MOSFET组成。
CMOS技术具有以下特点:低功耗、高集成度、低噪声、良好的温度稳定性等。
二、模拟电路1. 题目:简述运算放大器的特点及其应用。
解析:运算放大器是一种高增益、差分输入、单端输出的放大器。
运算放大器具有以下特点:高增益、低输入阻抗、高输出阻抗、带宽较宽等。
运算放大器广泛应用于模拟信号处理、模拟电路设计等领域。
2. 题目:解释负反馈的概念及其作用。
解析:负反馈是将输出信号的一部分反馈到输入端,与输入信号进行叠加,从而改变电路的放大倍数、带宽、线性度等特性。
负反馈的作用包括:稳定电路工作点、提高电路线性度、扩展电路带宽等。
3. 题目:什么是滤波器?简述滤波器的基本类型及其特点。
解析:滤波器是一种允许信号通过而阻止或削弱其他信号通过的电路。
滤波器的基本类型包括:低通滤波器、高通滤波器、带通滤波器、带阻滤波器。
西林电桥工作原理引言概述:西林电桥是一种常用的电子测量仪器,它通过测量电阻、电容和电感等元件的参数来实现电路分析和测试。
本文将详细介绍西林电桥的工作原理,包括其基本原理、测量方法、应用领域和优缺点。
正文内容:1. 基本原理:1.1 桥路平衡原理:西林电桥利用桥路平衡原理来测量待测元件的参数。
当电桥中各支路的电阻、电容或者电感相等时,电桥达到平衡状态,此时电桥输出为零。
通过调节电桥中的某一支路,可以测量待测元件的参数值。
1.2 桥臂比较法:西林电桥中的桥臂比较法是一种常用的测量方法。
通过将待测元件与已知元件组成电桥,通过比较两者的电阻、电容或者电感值,可以得到待测元件的参数。
1.3 桥路平衡条件:西林电桥中的桥路平衡条件是指当桥路中各支路电阻、电容或者电感满足特定条件时,电桥达到平衡状态。
这一条件可以通过调节电桥中的电阻或者电容值来实现。
2. 测量方法:2.1 电阻测量:西林电桥可以用于测量电阻值。
通过将待测电阻与已知电阻组成电桥,通过调节已知电阻的值,使电桥输出为零,从而得到待测电阻的值。
2.2 电容测量:西林电桥可以用于测量电容值。
通过将待测电容与已知电容组成电桥,通过调节已知电容的值,使电桥输出为零,从而得到待测电容的值。
2.3 电感测量:西林电桥可以用于测量电感值。
通过将待测电感与已知电感组成电桥,通过调节已知电感的值,使电桥输出为零,从而得到待测电感的值。
3. 应用领域:3.1 电子工程:西林电桥在电子工程领域中被广泛应用,用于测量电路中的各种元件参数,如电阻、电容和电感等。
3.2 物理实验:西林电桥在物理实验中也有重要应用,用于测量材料的电阻率、介电常数等物理参数。
3.3 生物医学:西林电桥在生物医学领域中用于测量生物组织的电阻和电容等参数,对于研究生物电学特性具有重要意义。
4. 优点:4.1 精度高:西林电桥采用平衡测量原理,具有较高的测量精度,可以满足精密测量的需求。
4.2 灵便性强:西林电桥可以根据待测元件的不同特性,选择不同的测量方法和参数,具有较强的适应性和灵便性。
简述用数字万用表测量市电电压的流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

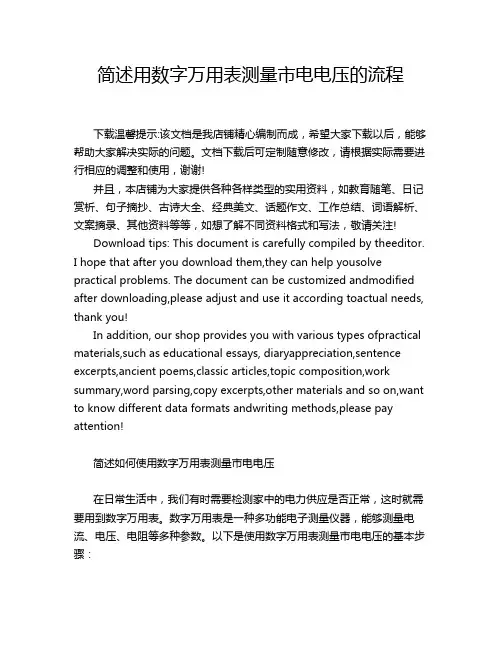

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述如何使用数字万用表测量市电电压在日常生活中,我们有时需要检测家中的电力供应是否正常,这时就需要用到数字万用表。
简述光栅尺测量原理光栅尺是一种用于测量运动距离和位置的高精度测量仪器。
它由光栅、读头、信号处理电路和显示装置组成。
其原理是基于光学干涉原理和电子信号处理技术。
一、光栅原理光栅是一种具有周期性透明和不透明条纹的平面结构,通常由玻璃或石英制成。
当光线通过光栅时,会发生衍射现象,即光线被分成多个方向传播的子波。
这些子波间存在相位差,形成干涉条纹。
干涉条纹的间距与光栅的周期有关,而周期可以通过加工技术控制。
二、读头原理读头是将干涉条纹转换为电信号的装置。
它由一个发射器和一个接收器组成。
发射器发出一束激光,照射到移动的物体上,并被反射回来。
接收器接收到反射回来的激光,并将其转换为电信号。
三、信号处理原理信号处理电路对读头输出的电信号进行放大和滤波等处理,以提高测量精度和稳定性。
同时,它还可以将电信号转换为数字信号,并进行计数和计算,以确定物体的位置和运动距离。
四、测量原理光栅尺的测量原理是基于光栅和读头的干涉现象。
当物体移动时,读头接收到的反射激光相位会发生变化,从而导致干涉条纹的移动。
通过对干涉条纹进行计数和计算,可以确定物体的位置和运动距离。
五、应用领域光栅尺广泛应用于精密机床、半导体设备、自动化生产线等领域。
它具有高精度、高稳定性、反应速度快等优点,可以满足对位置和运动距离要求极高的场合。
同时,随着技术不断进步,光栅尺已经实现了微型化和集成化,可以更加方便地应用于各种场合。
综上所述,光栅尺是一种基于光学干涉原理和电子信号处理技术的高精度测量仪器。
它通过测量干涉条纹来确定物体的位置和运动距离,在工业自动化等领域具有广泛应用前景。
电子测量的考试及答案一、单项选择题(每题2分,共20分)1. 电子测量中,测量信号的频率范围通常分为哪三个频段?A. 低频、中频、高频B. 极低频、低频、高频C. 低频、中频、超高频D. 低频、高频、超高频答案:C2. 在电子测量中,下列哪个设备主要用于测量电压?A. 频率计B. 示波器C. 万用表D. 信号发生器答案:C3. 电子测量中,下列哪个参数是示波器不能直接测量的?A. 频率B. 幅度C. 相位D. 时间答案:C4. 电子测量中,数字万用表与模拟万用表的主要区别是什么?A. 数字万用表可以测量数字信号,模拟万用表只能测量模拟信号B. 数字万用表使用数字显示,模拟万用表使用指针显示C. 数字万用表更精确,模拟万用表更耐用D. 数字万用表可以存储数据,模拟万用表不能答案:B5. 在电子测量中,哪种类型的测量仪器通常用于测量电流?A. 电压表B. 电流表C. 功率计D. 电阻计答案:B6. 电子测量中,下列哪个设备主要用于测量电阻?A. 频率计B. 示波器C. 万用表D. 信号发生器答案:C7. 在电子测量中,下列哪个参数是示波器可以直接测量的?B. 幅度C. 相位D. 时间答案:B8. 电子测量中,数字存储示波器与模拟示波器的主要区别是什么?A. 数字存储示波器可以存储波形,模拟示波器不能B. 数字存储示波器使用数字显示,模拟示波器使用指针显示C. 数字存储示波器更精确,模拟示波器更耐用D. 数字存储示波器可以进行频谱分析,模拟示波器不能答案:A9. 在电子测量中,下列哪个设备主要用于测量功率?A. 电压表C. 功率计D. 电阻计答案:C10. 电子测量中,下列哪个设备主要用于测量频率?A. 电压表B. 示波器C. 频率计D. 电阻计答案:C二、多项选择题(每题3分,共15分)1. 电子测量中,下列哪些设备可以用于测量电压?A. 万用表C. 频率计D. 电压表答案:A, B, D2. 在电子测量中,下列哪些参数是示波器可以直接测量的?A. 频率B. 幅度C. 相位D. 时间答案:B, D3. 电子测量中,下列哪些设备可以用于测量电流?A. 电压表B. 电流表C. 功率计D. 电阻计答案:B, C4. 电子测量中,下列哪些设备可以用于测量电阻?A. 万用表B. 示波器C. 频率计D. 电阻计答案:A, D5. 在电子测量中,下列哪些参数是示波器不能直接测量的?A. 频率B. 幅度C. 相位D. 时间答案:A, C三、填空题(每题2分,共20分)1. 电子测量中,测量信号的频率范围通常分为低频、中频和________。
PM9801使用说明书东莞纳普电子科技有限公司Ver1.7目录前言 (2)提醒与警告 (3)第1章概述 (4)1.1简述 (4)1.2主要技术指标 (4)1.3面板结构 (7)第2章操作说明 (9)第3章检定与校准 (15)第4章使用注意事项与故障排除方法 (16)第5章更多产品介绍 (17)感谢您购买并使用本公司的产品!本手册是关于仪器的功能、设置、接线方式、操作方法、故障时的处理方法等的说明书。
在操作之前请仔细阅读本手册,正确使用。
在使用本仪器前请首先对照装箱单对产品及附件进行确认,若有不符,请与本公司或销售商联系。
注意本手册内容因版本升级或功能升级等而有修改时,产品性能、内部结构、包装等进行修改时而不作另行说明。
关于本书内容,我们确认正确无误,但是一旦您发现有不妥或错误时,请与我们取得联系。
版本Ver1.7为了您能安全的使用本仪器,操作时请务必遵守下述安全注意事项。
如果用本手册上所述的其它方法操作仪器,有时会损坏本仪器提供的保护。
如果是因为违反这些注意事项而产生的故障,我公司不承担责任。
警告电源与接地保护为了保证操作人员的人身安全,在将电源线接到仪器前,应检查使用场合的电源相位、零线、保护地线是否正确连接,保护地线应可靠的与大地连接,以防机壳带静电。
(注:塑料机壳无接地线)在接通本仪器的电源之前,请务必先确认仪器的电源电压是否与供给电源的电压一致。
不要在带电的情况下插拔接线端子,防止对人体造成伤害以及保护仪器不必要的损坏。
不允许连续不停的开关仪器,以免引起程序紊乱从而造成校正数据丢失而无法正常测量。
仪器外壳如不是本公司维修技术人员,请不要打开我们仪器的外壳,本仪器内,有些部分是高压,危及生命。
第1章概述1.1简述PM9801电参数测量仪是本公司最新研制的高性价比的测量仪器,能测量出电压V、电流A、功率W、功率因数PF、频率Hz 等参数。
仪器将完善的功能、优越的性能及简单的操作结合在一起,既能实现生产现场的高速测量的需要,也能满足实验室等部门的研发开发的需要。
