PZ30配电箱尺寸

  • 格式：doc
  • 大小：52.00 KB
  • 文档页数：1

型号规格(回路) 回路排数 钢板厚度
面板尺寸 暗装箱体尺寸 明装箱体尺寸

面板 壳体 A B A B C A B C
PZ30-04 175 157 140 125 80 175 157 80
PZ30-06 单 排 230 200 200 168 90 230 200 80
PZ30-08 230 236 200 204 90 230 236 90
PZ30-10 280 272 250 240 90 280 272 90
PZ30-12 280 308 250 276 90 280 308 90
PZ30-14 280 344 250 312 90 280 344 90
PZ30-15 280 362 250 330 90 280 362 90
PZ30-16 280 380 250 348 90 280 380 90
PZ30-18 280 416 250 384 90 280 416 90
PZ30-20 280 452 250 420 90 280 452 90
PZ30-22 280 488 250 456 90 280 488 90
PZ30-20 双 排 480 272 450 240 90 480 272 90
PZ30-24 480 308 450 276 90 480 308 90
PZ30-28 480 344 450 312 90 480 344 90
PZ30-30 480 362 450 330 90 480 362 90
PZ30-32 480 380 450 348 90 480 380 90
PZ30-36 480 416 450 384 90 480 416 90
PZ30-40 480 452 450 420 90 480 452 90
PZ30-44 480 488 450 456 90 480 488 90
PZ30-42 三 排 665 344 625 312 90 665 344 90
PZ30-45 665 362 625 330 90 665 362 90
PZ30-48 665 380 625 348 90 665 380 90
PZ30-54 665 416 625 384 90 665 416 90
PZ30-60 665 452 625 420 90 665 452 90
PZ30-66 665 488 625 456 90 665 488 90
PZ30-72 四 排 850 416 810 384 90 850 416 90
PZ30-80 850 452 810 420 90 850 452 90
PZ30-88 850 488 810 456 90 850 488 90

合集下载

住宅户内pz-30箱安装高度规范

住宅户内pz-30箱安装高度规范

住宅户内pz-30箱安装高度规范
1、箱体要完整，pz30系列的配电箱箱体也有塑料和金属之分，安装方式除了嵌入式外，还有封闭悬挂式。

无论是采用什么安装方式，箱体必须保持完整，不能有缺边缺角的地方。

2、空气开关要有安装底架，并保持底架的干净。

而且空气开关安装时要有足够的发挥空间，不能过于狭窄。

3、箱体内的汇流排应该完好无损，接线要包含零线、相线和保护接地线，这些接线不仅要具有良好的绝缘性，还要按规定做好排列。

4、箱体安装环境保持通风和干燥，周围不能安放过多的障碍物，否则不利于后续的使用和维修。

5、在采用封闭悬挂式安装方式时，高度要控制在1.8米以内，而且要将进线电管用螺帽锁紧固定。

6、箱体内的进线开孔要平滑光洁，接线要规则整齐，各回路的进线不能有接头，长度不能太短，要留有足够的发挥余地。

pz-30箱安装高度参数
PZ30-2 11X16X8 70
PZ30-4 15X17X8 64
PZ30-6 20X21X9 36
PZ30-8 23X24X9 36
PZ30-10 28X28X9 30
PZ30-12 28X31X9 28
PZ30-15 28X37X9 24 PZ30-18 28X42X9 20 PZ30-20 28X46X9 14 PZ30-24 47X21X9 12 PZ30-30 47X37X9 10 PZ30-36 47X42X9 8 PZ30-40 47X46X9 4 PZ30-45 58X37X9 4 PZ30-54 39X63X9 4 PZ30-60 47X67.5X9 4。

PZ20、30配电箱参数

PZ20、30配电箱参数

PZ20、PZ30模数化终端组合电器的主要技术指标
外壳
材料
额定
电压
（V）
负载总电流
（A）总单元数额定短路 Nhomakorabea电流分断能力
（KA）
外壳防护
等级
外壳允许温升
（K）
单排
三相
全 塑
220/380
100
32，63
2,4.5,6,9,12,15,18,24,36
20
IP30
IP40
40
金 属
6,9,12,15,18,24,36,45,54
6,12,18,24,36
41
直开门
（上下开）
全塑
PZ20S/J
6,12,18,24,36
塑面铁底
PZ20S0
2,4,4.5,6
30
无门
全塑
PZ30J
6,9,12,15,18,24,30,36,45,54
30
直开门
（上下开）
钢
PZ30H
6,9,12,15,18,24,30,36,45,54
30
不锈钢
PZ-20.30模数化终端配电箱
PZ20、PZ30模数化终端组合电器适用于交流50Hz、220V或380V，负载电流不超过100A的单相三线或三相五线的末端电路中，作为对用电设备进行控制、配电，对线路的过载、短路、漏电、欠电压起保护作用，可广泛用于现代宾馆、商业、工矿企业和民用住宅等建筑物中。技术数据：
PZ30S
6,9,12,15
全塑
PZ30S/J
6,9,12,15,18
塑面铁底
30
上塑下铁
6,9,12,15,18
30
PZ20、PZ30模数化终端组合电器的品种规格
照明配电箱技术参数

照明配电箱技术参数

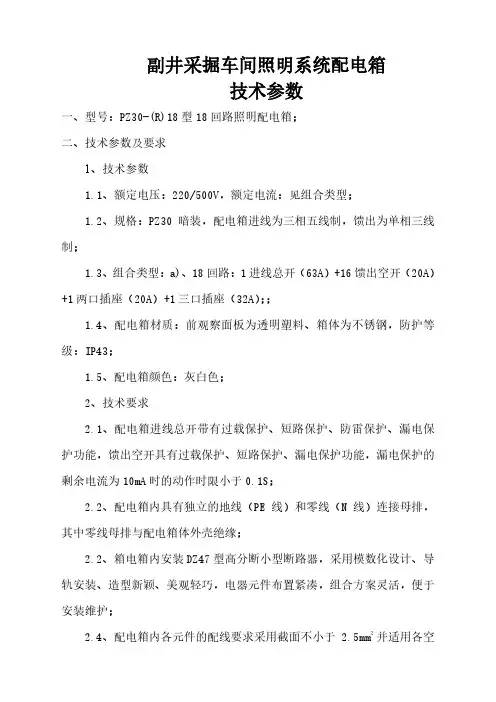

副井采掘车间照明系统配电箱
技术参数
一、型号：PZ30-(R)18型18回路照明配电箱；
二、技术参数及要求
1、技术参数
1.1、额定电压：220/500V，额定电流：见组合类型；
1.2、规格：PZ30暗装，配电箱进线为三相五线制，馈出为单相三线制；
1.3、组合类型：a)、18回路：1进线总开（63A）+16馈出空开（20A）+1两口插座（20A）+1三口插座（32A）；；
1.4、配电箱材质：前观察面板为透明塑料、箱体为不锈钢，防护等级：IP43；
1.5、配电箱颜色：灰白色；
2、技术要求
2.1、配电箱进线总开带有过载保护、短路保护、防雷保护、漏电保护功能，馈出空开具有过载保护、短路保护、漏电保护功能，漏电保护的剩余电流为10mA时的动作时限小于0.1S；
2.2、配电箱内具有独立的地线（PE线）和零线（N线）连接母排，其中零线母排与配电箱体外壳绝缘；
2.2、箱电箱内安装DZ47型高分断小型断路器，采用模数化设计、导轨安装、造型新颖、美观轻巧，电器元件布置紧凑，组合方案灵活，便于安装维护；
2.4、配电箱内各元件的配线要求采用截面不小于 2.5mm2并适用各空
开馈出容量的铜芯导线，配线合理明晰，并带线标，导线颜色严格按电源相序配色，并符合相关标准的要求；
2.5、配电箱前面板具有负荷标示功能，在使用时方便用户进行负荷标示；
2.6、使用环境：环境温度：-5℃～40℃；相对湿度：95%（20℃）；海拔高度：1500m ；
2.7、配电箱及内部空开元件必须为正泰原装产品，到货时提供配电箱安装图、系统图、接线图和产品合格证；。

应该如何确定配电箱尺寸？

应该如何确定配电箱尺寸？

科桥电器设备经常遇到同行这样问，其实学习都需要一个过程。

从变配电室，低压配电室到电井，以电井尺寸确定来说，细究，是要按实际内容排布的，有多少多大的配电箱，多少多大的桥架，间距多少，然后电井尺寸就出来了。

桥架多大，是看桥架内多少根多大的导线，导线多大，多少根，再进一步根据实际项目情况确定。

配电箱尺寸同样需要知道配电箱内部具体情况，多少个多大的开关。

简要介绍12D图集当中PZ30箱的尺寸确定。

PZ30配电箱是我们常见末端箱，常见住宅、办公、商业的末端大量使用这种配电箱。

下图表格当中W、H、D分别对应配电箱长、宽、厚。

图集怎么看？表格怎么看？位数怎么算？例如我们普通住宅，总开关2P微断，一个1P微断带照明，6个2P 带RCD的插座回路，一个2P带RCD的备用，那么，2P位数是2，然后科桥电器设备1P位数是1，再算上2P带RCD是4位，共计，2+1+6*4+4=31，按40的选，可选择560*500*100，有点大，如果不带备用，少一个开关，就可以按30算，就可以370*500*100，就小一些。

如果用1PN代替2P，按2位算，共计，2+1+6*2+2=17，按20位选，可选择300*500*100，就小了很多。

这也是很多房地产公司为节约成本，制定公司内部标准，能用1PN 绝不用2P，开关能造价低一些，配电箱造价也低一些。

但要注意，规范要求RCD要切断所有带电导体，所以1PN要断N，而有的产品不断N，通常设计图纸当中的微断是一堆字母和数字，往往那些数字代表很多内容，有的恰恰代表不断N。

以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。
