普通铣床数控改造化毕业设计论文
- 格式:doc
- 大小:847.00 KB
- 文档页数:48
X6132型普通铣床经济型数控化改造摘要随着计算机技术的飞速发展,发展现代计算机化数字控制(CNC)机床,是当前机械制造业进行技术改造,技术革新的必由之路,是未来工厂自动化的基础。
因此,这次对普通机床进给系统的数控改造设计更显得重要。
本文是对X6132铣床进行数控改造,主要分五个部分进行了介绍。
第一部分是数控机床的概述,第二部分是进给系统的总体设计方案,第三部分是伺服进给机械部分设计计算,第四部分是经济与环保性能的简要分析,第五部分是机械结构三维造型。
基于步进电机的机械改装减少了人的工作量,把手动转变为电动。
本次改造用了三个步进电机,分别控制机床的三个方向(纵向、横向和垂向)的进给,通过齿轮或带轮带动滚珠丝杠轴向运动。
用滚珠丝杠螺母副传动结构代替原有传动结构,在综合性能上得到了较好的改善。
关键词:铣床,丝杠,步进电机,数控The Economic Digital Control Retransformation of the MillingMachine X6132AbstractAs the development of computer technology, producing the modern computer numerical control(CNC) machine becomes the trend of technique transformation and reformation in the manufacturing industry and the foundation of automation factories in the future. Therefore, the project of automating the machine is important to the prospective study and work.The paper describes the digital control retransformation of X6132 miller and the introduction has been mainly underway by five branches. The introduction on computer numerical control (CNC) machine will be presented in Section 1. The overall designing scheme will be proposed in Section 2. The calculation and data of mechanical parts is in Section 3 and in Section 4 the economy is analyzed against the environmental protection performance profile. In section 5 is mechanical three-dimensional modeling. The reformation of the machine based on the stepping motor decreases the workload by turning the hand operation to electric control. Three motor controlling three directions respectively move the ball screws by gears and strap wheels. Replacing original drive composition with the ball leading screw nut pair drive composition can make the overall performance better improved.Key words: milling machine, ball screw, stepping motor, computer numerical control目录1 绪论 (1)1.1数控机床的发展 (1)1.1.1 数控机床的历史和现状 (1)1.1.2 数控机床的发展趋势 (2)1.2 机床数控技术的概述 (4)1.2.1 数控技术在机械制造业的应用 (4)1.2.2 数控技术优越性 (6)1.2.3数控机床分类 (7)2 总体方案设计 (8)2.1 铣床改造方案的确定 (8)2.1.1 计算机系统的选择 (8)2.1.2系统运动方式的确定 (8)2.1.3伺服系统的选择 (8)2.1.4 执行机构传动方式的确定 (9)2.2 进给机构传动方案拟订 (9)3 进给系统机械部分设计计算 (10)3.1设计要求 (10)3.2确定系统脉冲当量 (10)3.3 纵向进给系统的确定 (10)3.3.1 切削力的计算 (10)3.3.2纵向丝杠的选择 (11)3.3.3齿轮传动比计算 (14)3.3.4 纵向步进电机的计算和选择 (14)3.4 横向进给系统确定 (17)3.4.1横向丝杠的选择 (17)3.4.2齿轮传动比计算 (19)3.4.3横向步进电机的计算和选择 (19)3.5垂向进给系统的确定 (22)3.5.1垂向丝杠的选择 (22)3.5.2 同步带及带轮的选择 (23)4 机械结构三维造型 (27)4.1 SolidWorks软件介绍 (27)4.2 绘制草图 (28)4.3装配体设计 (30)4.4 三维造型 (32)5 经济环保性分析 (32)5.1 经济性分析 (33)5.2 环保性分析 (33)结论 (34)致谢 (35)参考文献 (36)附录 (37)1 绪论1.1数控机床的发展1.1.1 数控机床的历史和现状采用数字控制技术进行机械加工的思想,最早是40年代初提出的。

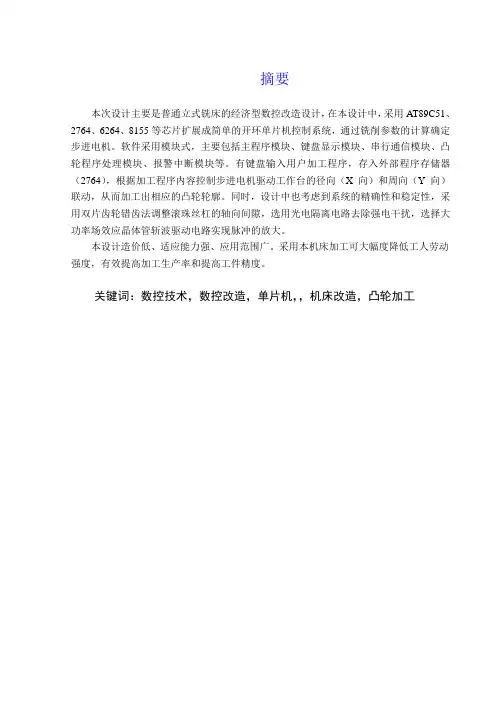

摘要本次设计主要是普通立式铣床的经济型数控改造设计,在本设计中,采用AT89C51、2764、6264、8155等芯片扩展成简单的开环单片机控制系统,通过铣削参数的计算确定步进电机。
软件采用模块式,主要包括主程序模块、键盘显示模块、串行通信模块、凸轮程序处理模块、报警中断模块等。
有键盘输入用户加工程序,存入外部程序存储器(2764),根据加工程序内容控制步进电机驱动工作台的径向(X向)和周向(Y向)联动,从而加工出相应的凸轮轮廓。
同时,设计中也考虑到系统的精确性和稳定性,采用双片齿轮错齿法调整滚珠丝杠的轴向间隙,选用光电隔离电路去除强电干扰,选择大功率场效应晶体管斩波驱动电路实现脉冲的放大。
本设计造价低、适应能力强、应用范围广。
采用本机床加工可大幅度降低工人劳动强度,有效提高加工生产率和提高工件精度。
关键词:数控技术,数控改造,单片机,,机床改造,凸轮加工ABSTRACTThe design is General economic vertical milling machine design of NC, in this design, use of AT89C51, 2764,6264,8155, and other chip expansion into simple open-loop control system microcontroller, through the milling parameters Calculation determine stepper motor. Use of modular software, including the main program modules, keyboard modules, serial communication module, Cam process of the module, the police interrupted module. A keyboard input users processing procedures, into the external program memory (2764), in accordance with procedures for processing the content control of the stepper motor-driven table radial (X to) and the Zhou (Y to) linked to processing the corresponding cam Contour. At the same time, also taking into account the design of the system accuracy and stability of a dual-gear tooth wrong ball screw adjustment of the axial gap, the choice of optoelectronic circuits to remove segregation-interference, select high-power field-effect transistor chopper Driver circuit pulse amplification.The design of low cost, strong adaptability and wide application. Using this machine tool workers can be significantly reduced labor intensity, effectively enhance the productivity and improve processing accuracy of the workpiece.Keywords:NC, NC transformation, SCM, machine transformation, processing Cam目录第1章绪论 (1)1.1 课题背景 (2)1.2现实意义 (2)1.3设计任务 (2)1.4总体设计方案分析 (2)1.5总体设计方案确定 (2)1.5.1 伺服系统 (2)1.5.2 控制信号 (2)1.5.3 辅助功能 (2)第2章步进电机的确定 (1)2.1 步进电机的选用 (2)2.1.1 铣削用量 (2)2.1.2切削层参数 (2)2.1.3 铣削力和功率 (2)2.1.4计算 (2)第3章消隙方法与预紧 (2)3.1消隙方法 (2)3.1.1 偏心轴套调整法 (2)3.1.2 锥度齿轮调整法 (2)3.1.3 双片齿轮错齿调整法 (2)3.2预紧 (2)第4章步进电机接口电路及驱动 (1)第5章数控系统设计 (1)5.1 确定机床控制系统方案 (2)5.2主要芯片配置 (2)5.2.1 主要芯片选择 (2)5.2.2 主要管脚功能 (2)5.2.3EPROM的选用 (2)5.2.4 RAM的选用 (2)5.2.5 8031存储器及I/O的扩展 (2)5.2.6 8155工作方式查询 (2)5.2.7 状态查询 (2)5.2.8 8155定时功能 (2)5.2.9 芯片地址分配 (2)5.3键盘设计 (2)5.3.1 键盘定义及功能 (2)5.3.2 键盘程序设计 (2)5.4显示器设计 (2)5.4.1 LED的显示原理 (2)5.4.2 LED显示器与8155的连接 (2)5.4.3 显示缓冲区 (2)5.5光电隔离电路 (2)5.6越界报警电路 (2)5.6.1 主要电子器件 (2)5.7总体程序控制 (2)5.7.1 数据处理程序 (2)5.7.2 串行通信的软件设计 (2)5.7.3 加工程序的设计 (2)5.7.4 流程图 (2)5.7.5 总程序 (2)结论 (1)参考文献 (1)致谢 (1)第1章绪论1.1 课题背景在美国、日本和德国等发达国家,它们的机床改造作为新的经济增长行业,生意盎然,正处在黄金时代。

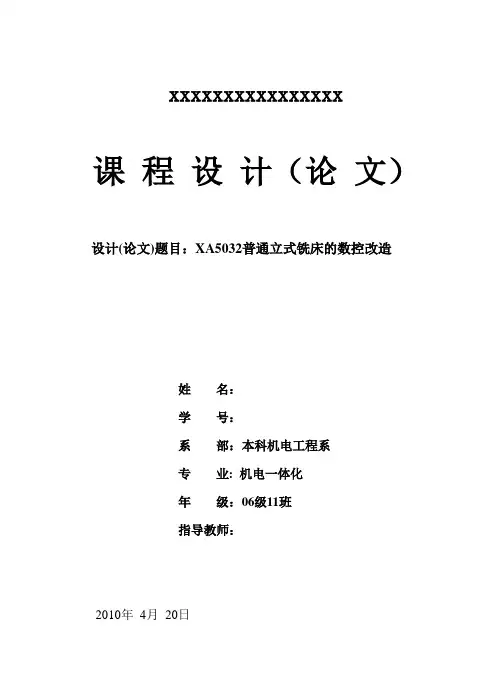

xxxxxxxxxxxxxxxx课程设计(论文)设计(论文)题目:XA5032普通立式铣床的数控改造姓名:学号:系部:本科机电工程系专业: 机电一体化年级:06级11班指导教师:2010年4月20日摘要数控机床是装备制造业的工作母机,是实现制造技术和装备现代化的基石,是保证高新技术产业发展和国防军工现代化的战略装备。
在全球倡导绿色制造的大环境下,机床数控化改造成为了热点。
它包括普通机床的数控化改造和数控机床的升级本设计是对XA5032普通立式铣床进行数控化改造。
为了实现把XA5032普通立式铣床改造成经济型数控铣床,我针对此铣床的主传动系统,X,Y,Z向进给系统进行数控改造,并增加了CNC装置和伺服系统。
对主传动系统,我选用FANUC AC 电动机通过带传动驱动主轴。
对进给系统,我把原先的滑动丝杠换成滚珠丝杠,以提高精度和效率,并由原先的手动控制,改造成由电动机控制。
通过变频器实现主轴传动和进给机构的无级变速。
通过单片机的设计,构成控制系统。
关键词:数控改造,滚珠丝杠,伺服系统ABSTRACTNC machine tools is the Machine Tools and equipment manufacturing, is to achieve manufacturing technology and the cornerstone of modern equipment is to ensure that of the military strategy and equipment. Green Manufacturing in the global advocacy of the environment, transformation of CNC machine tools to become a is XA5032 ordinary vertical milling machine NC transformation. In order to achieve the XA5032 vertical milling machine into the general economy CNC milling machine, I am against this milling the main drive system, X, Y, Z to the feed system NC transformation, and to increase the CNC servo devices and systems. The main drive system, I choose FANUC AC motor drive through the belt drive spindle. The feed system, I replaced the original sliding screw ball screws, to improve accuracy and efficiency, and the original manual control, into the motor control. Converter to achieve through the main transmission and feed the CVT. SCM through the design of a control system.Key words: NC transformation, ball screw, Servo System目录第一章概论 (3)1.2 机床数控化改造的意义 (5)1.3 机床数控化改造的必要性和迫切性 (5)第二章铣床机械结构的改造设计 (6)2.1 介绍 (6)2.1.1 数控铣床机械结构的主要特点 (6)2.1.2 数控铣床对机械结构的基本要求 (7)2.2 铣床主传动系统的数控化改造 (9)2.2.1 主传动系统的基本要求和变速方式 (9)2.2.2 XA5032型铣床数控化改造主轴系统的设计 (9)2.3 XA5032型铣床数控化改造主轴系统计算设计 (11)2.3.1 主传动中同步带传动设计 (11)2.3.2 主轴的设计 (13)2.4 铣床进给传动系统的数控化改造 (17)2.4.1 数控铣床对进给传动系统的基本要求 (18)2.4.2 数控铣床的进给传动系统的基本型式 (19)2.4.3 数控改造铣床进给系统的型式及介绍 (20)2.4.4 数控改造铣床进给传动系统的计算设计 (22)2.5 主轴的驱动元件的选择 (27)第三章铣床的电气改造部分 (28)3.1 计算机数控装置 (28)3.2.1 单片机的介绍 (31)3.2.2 系统的扩展 (32)3.3 键盘 (37)3.4 步进电机控制电路设计 (38)3.4.1 脉冲当量和传动比的确定 (38)3.4.2 步进电机的选择及其驱动方式 (39)3.5 光电隔离电路设计 (42)3.6 控制系统的软件设计 (43)3.6.1 步进电机控制程序设计 (43)3.6.2 LED动态显示接口程序设计 (46)谢辞 (48)参靠文献: (49)第一章概论1.1 数控机床的组成如图1.1所示,数控机床由一下几个部分组成。
毕业设计题目:X6132普通铣床数控改造姓名;学号:专业:年级:指导教师:完成时间:内容摘要普通铣床数控化改造是运用现代数控技术,对现有普遍铣床进行局部结构改造,以实现半自动化或全自动,改善铣床的技术性能指标,解决机械制造中普通铣床,其加工精度较低、不能批量生产、自动化程度不高,自适应性差的问题,拓展加工结构复杂、精密、批量、零件多变的功能,提高质量稳定和生产效率,使之局部或全部达到新数控铣床的水平。
同时,普通铣床数控化改造,能解决许多企业在短时间内无法实现全部更新数控设备,是一条投资少、提升产品质量、生产效率和企业竞争力的捷径。
通过对X6132普通铣床的数控化改造,掌握数控设备改造的基本方法, 学会分析设备机械、电气部分的改造方案和零部件选用规则,对将来到企业中进行普通铣床的数控化改造具有一定的指导意义,为促进我国数控设备运用和发展, 提高民族高技术机电设备的技术水平, 具有良好的社会效益和经济效益。
关键词:数控;改造;铣床目录1. 普通铣床数控化改造概论1.1 普通铣床数控化改造的意义1.2 普通铣床数控化改造优点2.X6132普通数控改造总体方案的设计2.1设备改造后的要求2.2.数控铣床改造的总方案设计3.机械传动部分的改造与设计3.1主电动机功率的计算3.2 纵向进给系统的改造与设计3.2横向进给系统的改造与设计4.电控系统的改造与设计4.1国内外数控系统的发展趋势4.2数控系统的类型和特点4.3数控系统选型因素4.4西门子数控系统的特点、功能、主要参数4.5变频器选择4.5.1变频器的作用和类型4.5.2变频器的选择原则和方法4.6驱动器的选型4.7编码器的选型4.8铣床数控化改造的数控系统功能5. X6132普通数控化的电控改造与设计5.1主电机控制电路设计5.2进给系统的控制设计6.X6132数控化铣床安装与调试6.1 X6132数控化铣床机、电系统的安装6.2 X6132数控化铣床的调试与运行7.设计小结8.致谢9.参考文献10.X6132普通数控化改造的主要零配件的清单11. 附X6132普通铣床控化改造的主要图纸11.1.X6132普通数控化的接口电路图、控制电路图、主电路图11.2.X轴进给系统的机械装配图;11.3.Z轴进给系统的机械装配图;11.4、主要零件的零件图X6132普通铣床数控改造1.普通铣床数控化改造概论1.1 普通铣床数控化改造的意义随着社会生产和科学技术的迅速发展,机械产品日趋精密复杂,且需频繁改型,普通铣床已不能适应这些要求,数控铣床应运而生。
学号:湖南理工学院成教学院毕业论文作 者 函授站 指导老师层 次数控技术水平的高低和数控设备拥有的多少已成为衡量一个国家工业现代化的重 要标志。
数控机床作为机电一体化的典型产品,在机题目:普通车床的数控化改造 年 级 专 业 职 称 完成时间械制造中发挥着巨大的作用,很好地解决了现代机械制造中结构复杂、精密、批量小、多变零件的加工问题,且能稳定产品的加工质量,大幅度提高生产效率。
但是,发展数控技术的最大障碍就是添置设备的初期投资大,这使许多中小型企业难以承受。
如果淘汰大量的普通机床,而去购买昂贵的数控机床,势必造成巨大的浪费。
因此,普通机床的数控化改造大有可为。
本文通过对CA6140普通车床的数控改造,使其加工精度明显提高,定位准确可靠, 操作方便,性能价格比高。
这种方法对中小企业设备的数控改造有一定的借鉴与推广作用。
本次改造主要针对车床的主轴系统、刀架系统、进给系统、反馈环节、电器控制柜及数控系统进行了改造。
关键词:数控;改造;车床。
摘要 (1)目录 (2)绪论 (4)L数控机床改造的背景和意义 (4)1.1数控机床在我国的发展现状 (4)1.1』车床数控化改造的意义 (5)1.1.2普通车床数控化改造的优点 (6)1.2数控化改造的内容 (7)1.3机床数控化改造的必要性 (10)2.车床数控改造的构思与方案 (11)2.1改造任务 (11)2.2改造方案的论证 (11)2.3改造方案的确定 (12)3.主要结构的数控改造方法 (13)3.1数控系统的改造 (13)3.1.1...................................................................................................................................... 数控系统的选择 . (13)3.1.2...................................................................................................................................... 电气控制原理 (14)3.2纵向(Z向)进给系统的改造 (16)3.2.1...................................................................................................................................... 改造思路 . (16)322实施步骤 (17)3.3横向(X向)进给系统的改造 (18)3.4刀架. (19)3.4.1...................................................................................................................................... 选用选用LD4-6132型电动刀架 (19)3.4.2...................................................................................................................................... 实施步骤 . (19)3.5主轴传动系统的改造 (19)3.5.1...................................................................................................................................... 改造思路 . (19)3.5.2...................................................................................................................................... 实施步骤 . (19)3.6滑动导轨副的改造 (19)4.安全防护 (19)4.1硬防护 (20)4.2软防护 (20)5.总结 (20)参考文献 (21)致谢 (22)随着社会生产和科学技术的迅速发展,机械产品的性能和质量不断提高。
数控铣床毕业设计论文数控立式铣床工作台滑鞍结构设计第一章概述•现在,随着社会和科学技术的发展,机械产品的日趋精密复杂,且需频繁改型。
普通机床已不能适应这些需求。
数控铣床是机械和电子技术相结合的产物,它的机械结构随着电子控制技术在铣床上的普及应用,以及对铣床性能提出的技术要求,而逐步发展变化。
数控铣削是机械加工中最常用和最主要的数控加工方法之一,它除了能铣削普通铣床所能铣削的各种零件表面外,还能铣削普通铣床不能铣削的需要2~5坐标联动的各表面轮廓和立体轮廓。
•数控铣床机械结构的主要特点,•(1)高刚度和高抗震性铣床刚度反映了铣床结构抵抗变形的能力。
为了满足数控铣床高速度、高精度、•高生产率、高可靠性和高自动化的要求,与普通机床相比,数控铣床应有更高的静、动刚度,更好的抗震性。
•(2)减少铣床热变形的影响铣床热变形是影响铣床加工精度的主要影响因素之一。
由于数控铣床主轴转速、进给速度远高于普通铣床,在切削过程中产生大量的热,从而发生热变形,严重影响了加工精度。
•(3)传动系统机械结构简化数控铣床的主轴和进给驱动系统主要是用交流、直流电动机和伺服电机驱动,因为他们调速范围大,并可无极调速,这样使传统大为简化,箱体结构简单。
•(4)高传动效率和无间隙传动装置数控铣床在高进给速度下,工作要求平稳,有高定位精度。
因此,对进给系统中的机械传动装置和元件要有高寿明、高刚度、无间隙、高灵敏度和低摩擦阻力的特点。
•(5)低摩擦因数的导轨要求导轨在高速进给时不振动,低速时不爬行,具有很高的灵敏度,耐磨性要高,精度保持性要好。
•数控铣床主要机械部件包括底座、滑鞍、工作台、立柱、主轴箱箱体等,它们的刚度等影响着数控机床的几何精度和加工精度,所以对数控铣床工作台,滑鞍设计对我认识机床有重要的意义。
第二章导轨的选择、、、、、、、、•、、、、、、、、、、、、、、、、、、、、、、、、形三角形燕尾形圆形•、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、•当导轨与滑块作相对运动时,钢球就沿着导轨上经过淬硬并精密磨削加工而成的四条滚道滚动;在滑块端部,钢球通过反向器反向,进入回珠孔后再返回到滚道,钢球就这样周而复始地进行滚动运动。
第一章绪论1.1本文选题的背景及意义1.1.1 概述整个人类社会的文明史,就是制造技术不断演变和发展的历史。
任何国家的制造业都是国民经济的基础产业,也是国民经济的主要来源。
没有发达的制造业,就不可能有国家真正的繁荣和强大。
制造技术是制造业的技术支柱,是一个国家科技水平、综合国力的重要体现,制造技术的发展是一个国家经济增长的根本动力。
而制造业中机床是其基础装备。
我国是一个机床大国,有三百多万台普通机床。
但机床的素质差,性能落后,单台机床的平均产值只有先进工业国家的1/10左右,差距太大,急待改造。
旧机床的数控化改造,顾名思义就是在普通机床上增加微机控制装置,使其具有一定的自动化能力,以实现预定的加工工艺目标。
随着数控机床越来越多的普及应用,数控机床的技术经济效益为大家所理解。
在国内工厂的技术改造中,机床的微机数控化改造已成为重要方面。
许多工厂一面购置数控机床一面利用数控、数显、PC技术改造普通机床,并取得了良好的经济效益。
我国经济资源有限,国家大,机床需要量大,因此不可能拿出相当大的资金去购买新型的数控机床,而我国的旧机床很多,用经济型数控系统改造普通机床,在投资少的情况下,使其既能满足加工的需要,又能提高机床的自动化程度,比较符合我国的国情。
1984年,我国开始生产经济型数控系统,并用于改造旧机床。
到目前为止,已有很多厂家生产经济型数控系统。
可以预料,今后机床的经济型数控化改造将迅速发展和普及。
1.1.2数控机床的优越性数控机床是综合应用计算机、自动控制、自动检测及精密机械等高新技术的产物,是技术密集度及自动化程度很高的典型机电一体化加工设备。
它与普通机床相比,其优越性是显而易见的,不仅零件加工精度高,产品质量稳定,且自动化程度极高,可减轻工人的体力劳动强度,大大提高了生产效率,特别值得一提的是数控机床可完成普通机床难以完成或根本不能加工的复杂曲面的零件加工,因而数控机床在机械制造业中的地位愈来愈显得重要。
摘要普通机床的经济型数控改造主要是在合理选择数控系统的前提下,然后再对普通车床进行适当的机械改造,改造的内容主要包括:(1) 床身的改造,为使改造后的机床有较好的精度保持性,除尽可能地减少电器和机械故障的同时,应充分考虑机床零部件的耐磨性,尤其是机床导轨。
(2) 拖板的改造,拖板是数控系统直接控制的对象,所以对其改造尤显重要。
这中间最突出一点就是选用滚珠丝杠代替滚动丝杠,提高了传动的灵敏性和降低功率步进电机力矩损失。
(3) 变速箱体的改造,由于采用数控系统控制,所以要对输入和输出轴以及减速齿轮进行设计,从而再对箱体进行改造。
(4) 刀架的改造,采用数控刀架,这样可以用数控系统直接控制,而且刀架体积小,重复定位精度高,安全可靠。
通过对机床的改造并根据要求选用步进电机作为驱动元件,这样改造后的机床就能基本满足现代化的加工要求。
关键字:普通车床数控改造步进电机经济型数控系统数控刀架一绪论我国数控机床的研制是从1958年开始的,经历了几十年的发展,直至80年代后引进了日本、美国、西班牙等国数控伺服及伺服系统技术后,我国的数控技术才有质的飞跃,应用面逐渐铺开,数控技术产业才逐步形成规模。
由于现代工业的飞速发展,市场需求变的越来越多样化,多品种、中小批量甚至单件生产占有相当大的比重,普通机床已越来越不能满足现代加工工艺及提高劳动生产率的要求。
如果设备全部更新替换,不仅资金投入太大,成本太高,而且原有设备的闲置又将造成极大的浪费。
如今科学技术发展很快,特别是微电子技术和计算机技术的发展更快,应用到数控系统上,它既能提高机床的自动化程度,又能提高加工精度,所以最经济的办法就是进行普通机床的数控改造。
机床数控化改造的优点:(1)改造闲置设备,能发挥机床原有的功能和改造后的新增功能,提高了机床的使用价值,可以提高固定资产的使用效率;(2)适应多品种、小批量零件生产;(3)自动化程度提高、专业性强、加工精度高、生产效率高;(4)降低对工人的操作水平的要求;(5)数控改造费用低、经济性好;(6)数控改造的周期短,可满足生产急需。
福州大学至诚学院本科生毕业设计(论文)题目:小型数控立式铣床机械结构设计姓名:学号:系别:机械工程系专业:机械设计制造及其自动化年级:2008级指导教师:年月日独创性声明本毕业设计(论文)是我个人在导师指导下完成的。
文中引用他人研究成果的部分已在标注中说明;其他同志对本设计(论文)的启发和贡献均已在谢辞中体现;其它内容及成果为本人独立完成。
特此声明。
论文作者签名:日期:关于论文使用授权的说明本人完全了解福州大学至诚学院有关保留、使用学位论文的规定,即:学院有权保留送交论文的印刷本、复印件和电子版本,允许论文被查阅和借阅;学院可以公布论文的全部或部分内容,可以采用影印、缩印、数字化或其他复制手段保存论文。
保密的论文在解密后应遵守此规定。
论文作者签名:指导教师签名:日期:小型数控立式铣床机械结构设计摘要本文主要介绍了数控立式铣床机械结构部分的设计。
包括立式铣床的总体布局、主传动系统、伺服进给系统和工作台等主要机械结构设计。
此次设计是在传统机床的基础上,对其改造,使其能够适应更多的加工需要。
其中要使铣床的总体结构更加紧凑,所以采用了主传动系统都用立式的传动轴。
并且同时还要保证传动的平稳和精准,这就需要在机械结构的设计上有更高的要求,对电机的选择和传动轴的设计计算需要更加精确。
而伺服进给系统的设计就主要考虑传动的精准,丝杆的传动的灵敏性以及伺服电机的最优传动。
对丝杆需要考虑传动的力矩和扭矩大小,怎样选择才能做到最优设计。
数控工作台的设计因为之前接触的少,在查阅了大量资料后,选择了分度回转工作台。
并且此项设计已经成熟,在查阅资料后根据我所设计的机床做出了合适的选择,采用了定位销式分度工作台。
这种工作台的定位分度主要靠定位销和定位孔来实现的。
而定位精度则需要取决于蜗轮副的传动精度,因而必须采用高精度的蜗轮副。
关键字:数控铣床,机械结构Small vertical milling machine mechanical structuredesign of numerical controlabstractThis paper mainly introduces the numerical control vertical milling machine mechanical structure parts of the design.Include vertical milling machine of the overall layout, main transmission system, servo drive system and the main mechanical structure design, etc.This design is the traditional machine tools, on the basis of the reform, which can adapt to the more processing need.This should make the general structure of the milling machine is more compact, so the main transmission system with all of the vertical shaft.And at the same time it also ensures that the transmission of smooth and accurate, this needs in the design of the mechanical structure has higher request, to choose and the shaft of the motor design and calculation of the need to be moreprecise.And servo drive system design is the main consideration of transmission of precise, screw transmission of the sensitivity of the servo motor and the optimal transmission.To screw need to consider the transmission torque and torque size, how to choose to do the optimal design. The machine optimal transmission.The design of the CNC table before because of the contact less, in turn a large number of data, choose dividing rotating table.And the design has been mature, in the access to information according to the design of after I made the right choice machine, using a location pins type dividing workbench.This table positioning dividing depend mainly on pins and positioning will realize the hole.And positioning accuracy is needed to worm gear transmission accuracy of depends on vice, therefore it must be with high precision of worm gear and vice.Key word: CNC milling machine, mechanical structure目录1 绪论 (4)1.1 课题的研究目的和意义 (4)国内、外现状及水平................................................................................................... 错误!未定义书签。
毕业设计(论文)题目:浅析普通车床的数控化摘要数控系统、伺服系统在普通机床数控化改造中的选择。
机械部分的改造。
系统的组成。
机床数控改造的意义、优缺点以及发展前景。
关键词:普通机床;数控化;数控机床;伺服系统;数控系统论文类型:【基础研究】ABSTRACTOn the basis of the condition of the equipment in small enterprises or middle enterprises, in the process of restructuring the general machine tool into NC, the problems that how to select the NC system, servo system and how to restructure the structures of the machine tool and so on are introduced.KEY WORDS:General tools; NC; NC machine tool; servo system; NC system Dissertation Type:Basic Research目录第1章机床数控化改造的分类 (1)第2章控制原理 (2)2.1伺服系统的选择 (2)2.2数控系统的选择 (3)第3章机床机械部件的改造 (4)3.1主传动系统的改造 (4)3.2进给传动系统的改造 (4)3.3刀架的改造 (6)第4章系统的组成 (9)4.1接口硬件介绍及其设计 (9)4.2系统的软件部分 (11)第5章机床数控化改造的联调 (13)5.1空运转前的检查 (13)5.2各种动作试验 (13)5.3功能试验 (14)5.4空运转试验 (14)5.5试切 (15)第6章数控系统的选择 (16)6.1步进电机拖动的开环系统 (16)6.2异步电动机或直流电机拖动,光栅测量反馈的闭环数控系统 (16)6.3交/直流伺服电机拖动,编码器反馈的半闭环数控系统 (16)第7章改造的技术准备 (17)7.1改造前的技术准备充分与否,很大程度上决定着改造能否取得成功 (17)7.2改造的实施 (18)7.3验收及后期工作 (18)第8章机床数控改造的意义及发展史 (20)8.1机床数控改造的意义 (20)8.2数控系统发展简史及趋势 (20)8.3数控未来发展的趋势 (21)8.4应用自适应控制技术 (21)8.5机床数控化改造的必要性 (22)8.6宏观看改造的必要性 (22)第9章机床与生产线数控化改造的市场及优缺点 (24)9.1机床数控化改造的市场 (24)9.2进口设备和生产线的数控化改造市场 (24)9.3数控化改造的内容及优缺 (24)第10章参考文献 (28)近年来,随着各行业对机加工产品要求的不断提高和数控技术的飞速发展,数控机床以其精度高、效率高和劳动强度低等诸多普通机床无法比拟的优势,成为当今制造业的主流加工设备。
简易⽴式钻铣床数控系统改造设计毕业论⽂毕业设计说明书学⽣姓名:学⽣班级:机械制造及其⾃动化091学⽣学号:设计题⽬:简易⽴式钻铣床数控系统改造设计指导⽼师:教研室主任:系主任:机电⼯程系2012年3⽉15⽇前⾔据资料介绍,我国拥有400多万台机床,绝⼤部分都是多年累积⽣产的普通机床。
这些机床⾃动化程度不⾼,加⼯精度低,要想在短时期内⽤⾃动化程度⾼的设备⼤量更新,替代现有的机床,⽆论从资⾦还是从我国机床制造⼚的⽣产能⼒都是不可⾏的。
但尽快将我国现有的部分普通机床实现⾃动化和精密化改造⼜势在必⾏。
为此,如何改造就成了我国现有设备技术改造迫切要求解决的重要课题。
在过去的⼏⼗年⾥,⾦属切削机床的基本动作原理变化不⼤,但社会⽣产⼒特别是微电⼦技术、计算机技术的应⽤发展很快。
反映到机床控制系统上,它既能提⾼机床的⾃动化程度,⼜能提⾼加⼯的精度,现已有⼀些企业在这⽅⾯做了有益的尝试。
实践证明,改造后的机床既满⾜了技术进步和较⾼⽣产率的要求,⼜由于产品精度提⾼,型⾯加⼯范围增多也使改造后的设备适应能⼒加⼤了许多。
这更加突出了在旧机床上进⾏数控技术改造的必要性和迫切性。
由于新型机床价格昂贵,⼀次性投资巨⼤,如果把旧机床设备全部以新型机床替换,国家要花费⼤量的资⾦,⽽替换下的机床⼜会闲臵起来造成浪费,若采⽤改造技术加以现代化,则可以节省50%以上的资⾦。
从我国的具体情况来讲,⼀套经济型数控装臵的价格仅为全功能数控装臵的1/3到1/5,⼀般⽤户都承担得起。
这为资⾦紧张的中⼩型企业的技术发展开创了新路,也对实⼒雄厚的⼤型企业产⽣了极⼤的经济吸引⼒,起到了事半功倍的积极作⽤。
据国内资料统计订购新的数控机床的交货周期⼀般较长,往往不能满⾜⽣产需要。
因此机床的数控改造就成为满⾜市场需求的主要补充⼿段。
在机械⼯业⽣产中,多品种、中⼩批量甚⾄单件⽣产是现代机械制造的基本特征,占有相当⼤的⽐重。
要完成这些⽣产任务,不外乎选择通⽤机床、专⽤机床或数控机床,其中数控机床是最能适应这种⽣产需要的。
摘要当今世界电子技术迅速发展,微处理器、微型计算机在各技术领域得到了广泛应用,对各领域技术的发展起到了极大的推动作用。
一个较完善的机电一体化系统,应包含以下几个基本要素:机械本体、动力与驱动部分、执行机构、传感测试部分、控制及信息处理部分。
机电一体化是系统技术、计算机与信息处理技术、自动控制技术、检测传感技术、伺服传动技术和机械技术等多学科技术领域综合交叉的技术密集型系统工程。
新一代的CNC系统这类典型机电一体化产品正朝着高性能、智能化、系统化以及轻量、微型化方向发展。
关键字:机电一体化的基础基本组成要素特点发展趋势AbstractNow the world electronic technology rapidly expand, the microprocessor, the microcomputer obtain the widespread application in various area of technology, to various domains technology development enormous promotion effect. A perfect integration of machinery system, should contain the following several base elements: Basic machine, power and actuation part, implementing agency, sensing measurement component, control and information processing part. The integration of machinery is the system technology, the computer and the information processing and management technology, the automatic control technology, the examination sensing technology, the servo drive technology and the mechanical skill and so on multi-disciplinary area of technology synthesis overlapping technology-intensive systems engineering. New generation's CNC system this kind of model integration of machinery product toward the high performance, the intellectualization, the systematization as well as the featherweight, the microminiaturized direction develops.key words: Integration of machinery foundation basic component elements characteristic trend of development.目录摘要...............................................................1 第一章前言.........................................................3 第二章总体方案的设计...............................................72.1设计任务................................................72.2总体方案的确定..........................................7第三章机械系统的设计........................................93.1工作台外形的设计........................................9 3.2滚珠钢轨的设计.........................................9 3.3 滚珠丝杆的设计.........................................10 3.4 步进电动机的选用.......................................13 3.5 确定齿轮传动比.........................................15 3.6 齿轮模设计.............................................15 3.7 步进电机负载计算.......................................16 第四章控制系统硬件设计.....................................184.1CPU板的设计...........................................18 4.2驱动系统设计...........................................22 4.3 传感器和人机界面设计...................................28 4.4 本章小结...............................................29 第五章控制系统的软件设计....................................305.1总体方案的设计.........................................305.2 主流程图设计...........................................30 5.3 INTO中断服务流程设计.................................31 5.4 INT1中断服务流程设计................................32 致谢......................................................39参考文献...................................................40附录......................................................41第一章前言1.1 当今世界数控技术及装备发展的趋势及我国数控装备技术发展和产业化的现状在我国对外开放进一步深化的新环境下 ,发展我国数控技术及装备、提高我国制造业信息化水平和国际竞争能力的重要性 ,并从战略和策略两个层面提出了发展我国数控技术及装备的几点看法。
河南工业职业技术学院Henan Polytechnic Institute 毕业设计(论文)题目: CA6140普通车床的数控改造班级:机电设备维修与管理0902 班*名:***指导教师:**CA6140车床数控化改造摘要数控技术水平的高低和数控设备拥有的多少已成为衡量一个国家工业现代化的重要标志。
数控机床作为机电一体化的典型产品,在机械制造中发挥着巨大的作用,很好地解决了现代机械制造中结构复杂、精密、批量小、多变零件的加工问题,且能稳定产品的加工质量,大幅度提高生产效率。
但是,发展数控技术的最大障碍就是添置设备的初期投资大,这使许多中小型企业难以承受。
如果淘汰大量的普通机床,而去购买昂贵的数控机床,势必造成巨大的浪费。
因此,普通机床的数控化改造大有可为。
针对现有常规CA6140普遍车床的缺点提出数控改装方案设计,提高加工精度和扩大机床使用范围,并提高生产率。
本论文说明了普通车床的数控化改造的设计过程,较详尽地介绍了CA6140各个改造部分的设计。
通过对CA6140普通车床的数控改造,实现了加工精度明显提高,定位准确可靠,操作方便,大大提高了工作效率,稳定了零件的加工质量,并保留了原机床的基本结构和部分工作性能,能节约资金,缩短生产周期,是工厂进行机械设备技术化改造的趋势。
关键词:车床,数控,改造,精度,进给系统目录一绪论 (1)1.1数控机床的发展史 (1)1.2机床数控化改造的意义 (1)1.3数控化改造后机床的优越性 (2)1.4机床数控化改造的内容 (2)二设计要求及系统的选型 (4)2.1总体方案设计要求 (4)2.2设计参数 (4)2.3其他要求 (5)2.4系统的确定 (5)2.5系统的特点 (6)2.6GSK980TA的参数 (6)三车床丝杠的改造与伺服系统的改造设计 (9)3.1滚珠丝杠的优点 (9)3.2换用滚珠丝杠的设计 (9)3.3纵向滚珠丝杠选型与设计 (10)3.4横向滚珠丝杠的选用与设计 (16)3.5滚珠丝杠的支撑与轴承的选用 (20)3.6步进电机的选用原则 (21)3.7步进电机的选用 (23)3.8驱动器的选择 (31)四 CA6140其他部分的改造特点 (33)4.1电气控制系统的改造设计 (33)4.2主轴脉冲发生器的选用与安装 (36)4.3导轨副的改装 (37)4.4联轴器的安装 (37)五总结 (39)致谢 (40)参考文献 (41)附录 (33)一绪论1.1数控机床的发展史1946年诞生了世界上第一台电子计算机。
继续教育学院毕业论文题目:普通车床的数控化改造学生姓名:学号:班级:专业:机电一体化2011年10月一、毕业设计(论文)任务二、毕业设计(论文)工作进度计划表检查工作进度之依据;3. 进度安排请用“一”在相应位置画出。
三、学生完成毕业设计(论文)阶段任务情况检查表2. “组织纪律”一档应按《长沙理工大学学生学籍管理实施办法》精神,根据学生具体执行情况,如实填写。
3. “完成任务情况”一档应按学生是否按进度保质保量完成任务的情况填写。
包括优点,存在的问题与建议4. 对违纪和不能按时完成任务者,指导教师可根据情节轻重对该生提出忠告并督促其完成。
四、学生毕业设计(论文)装袋要求:1. 毕业设计(论文)按以下排列顺序印刷与装订成一本(撰写规范见教务处网页)。
(1) 封面(2) 扉页(3) 毕业设计(论文)任务书(4) 中文摘要(5) 英文摘要(6) 目录(7) 正文(8) 参考文献(9) 致谢(10) 附录(公式的推演、图表、程序等)(11) 附件1:开题报告(文献综述)(12) 附件2:译文及原文影印件2. 需单独装订的图纸(设计类)按顺序装订成一本。
3. 修改稿(经、管、文法类专业)按顺序装订成一本。
4.《毕业设计(论文)成绩评定册》一份。
5.论文电子文档[由各学院收集保存]。
学生送交全部文件日期学生(签名)指导教师验收(签名)普通车床的数控化改造摘要数控技术水平的高低和数控设备拥有的多少已成为衡量一个国家工业现代化的重要标志。
数控机床作为机电一体化的典型产品,在机械制造中发挥着巨大的作用,很好地解决了现代机械制造中结构复杂、精密、批量小、多变零件的加工问题,且能稳定产品的加工质量,大幅度提高生产效率。
但是,发展数控技术的最大障碍就是添置设备的初期投资大,这使许多中小型企业难以承受。
如果淘汰大量的普通机床,而去购买昂贵的数控机床,势必造成巨大的浪费。
因此,普通机床的数控化改造大有可为。
本文通过对CA6140普通车床的数控改造,使其加工精度明显提高,定位准确可靠,操作方便,性能价格比高。
目录一、设计任务书 (2)二、总体改造方案 (5)三、X6132型万能卧式升降台铣床传动系统 (8)四、步进电机和滚珠丝杠副的选取计算 (8)五、关于滚珠丝杆副的性能分析 (18)六、双片齿轮错齿法 (20)七、部分控制软件的框图 (21)八、硬件部分电路的设计 (22)九、凸轮加工程序 (25)拾、设计体会 (27)拾一、参考文献 (28)毕业设计(论文)课题任务书系:机械系专业:机械制造与自动化指导教师学生姓名课题名称X6132型铣床的经济型数控化改造设计(垂向)内容及任务通过毕业设计,学习了系统地综合运用所学的知识和技能解决实际工程问题的本领,巩固和加深时所学知识的理解,并且通过毕业设计的实践扩大和补充了知识,使认识提高到一个新的水平,通过毕业设计的实践,培养了调查研究的习惯和工作能力,练习查阅资料和有关标准,查阅工具书或参考书,合理选择设计计算公式,正确计算,并能以图纸和说明书表达设计的思想和结果,通过毕设计,不但提高了解决具体问题的独立工作能力,具体动脑动手能力,而且建立了正确的设计和科研思想,加强了科学性,牢固树立实事求是和严肃认真的工作态度。
拟达到的要求或技术指标将铣床改造成MCS-51系列单片机控制的经济型数控铣床。
要求具有直线插补功能,机械部分要求计算,硬件电路部分要求8031作CPU,控制系统中要求包括扩展程序存储器、扩展数据存储器,I/O接口芯片,译码电路及键盘,显示等外设,硬件电路要求包括3个坐标系统。
进起止日期工作内容备注度安排1.5周2.5周1周1周①方案论证及机械部分计算②设计绘制机械总图及装配图③设计绘制电路原理图④绘制加工程序及整理说明书主要参考资料(1)、《金属切削机床概论》;机械工业出版社;顾维邦主编。
(2)、《机床设计手册》;(1,2,3)(3)、《机床数控制系统》;林其骏主编;中国科学技术出版社;1991.9; (4)、《数控机床技术手册》;李福生主编;北京出版社;1996(5)、《机床设计图册》;上海出版社;1979、6(6)、《机床数控系统课程设计指导书》;林俊主编;中国科学技术出版社;1991.9;(7)、《微机原理与接口技术》;赵长德主编;中国科学技术出版社1990.9 (8)、《离合器图册》;国防工业出版社;(9)、《电机工程手册》;机械工业出版社;1982(10)、《现在机床设备》;化学工业出版社,顾京主编教研室意见年月日系主管领导意见年月日业设计(论文)指导教师评阅表系:机械系学生姓名学号班级专业机械制造与自动化指导教师姓名课题名称X6132型铣床的经济型数控化改造设计(垂向)评语:(包括以下方面,①学习态度、工作量完成情况、材料的完整性和规范性;②检索和利用文献能力、计算机应用能力;③学术水平或设计水平、综合运用知识能力和创新能力;)是否同意参加答辩:是□否□指导教师评定成分值:绩指导教师签字:年月日一、设计任务书(1)、设计参数①、机床数据:工作台尺寸:320*1320mm工作台行程:纵向:700mm 横向:255mm 垂向:350mm工作台及夹具工件重力:2650+500kg工作台快移速度:纵向:2300mm/min 横向:2300mm/min 垂向:770mm/min工作台进给速度:纵向:23.5~1180mm/min 横向:23.5~1180mm/min 垂向:8~394mm/min主电机功率:1.5kw起动加速时间:30ms定位精度:±0.01mm代码制:ISO输入方式:增量值,绝对值通用。
目录摘要 (2)第一章三坐标数控铣床的设计和计算 (2)1.1主传动系统的设计 (2)1.2主轴系统计算 (8)1.3进给伺服系统的设计 (11)1.4进给传动的计算 (13)第二章微机控制系统的设计 ................................................................ 错误!未定义书签。
2.1微机控制系统组成及特点 ................................................................ 错误!未定义书签。
2.2 微机控制系统设备介绍 (30)2.3程序部分 (39)结论 (45)参考文献 .................................................................................................. 错误!未定义书签。
致谢 . (47)摘要我所设计的毕业课题为“普通铣床数控化改造设计”。
对于机床的设计来说,我首先对所要设计的机床进行技术调查,查阅了国内外有关文献资料,在此基础上,对其用途范围、性能指标、方案对比等进行论证分析。
对于通用机床我更是查阅了大量的国内外有关铣床的资料后,拟定了此机床的总体方案为立式铣床。
然后根据总体方案的布局形式,规格参数,精度性能等要求,对此机床的进给传动系统进行了专题设计。
首先是对进给传动的运动设计。
此设计主要功能和主要参数以及各系统的基本工作原理及其数控化。
数控化的铣床的定位精度和重复定位精度明显提高,获得了明显的经济效益。
关键词:数控化改造;定位精度;重复定位精度;无级变速;伺服传动系统。
第一章三坐标数控铣床的设计和计算1.1 主传动系统的设计主传动系统一般由动力源(如电动机)、变速装置及执行元件(如主轴、刀架、工作台),以及开停、换向和制动机构等部分组成。
动力源为执行元件提供动力,并使其得到一定的运动速度和方向,变速装置传递动力以及变换运动速度,执行元件执行机床所需的运动,完成旋转或直线运动。
目录摘要 (2)第一章三坐标数控铣床的设计和计算 (2)1.1主传动系统的设计 (2)1.2主轴系统计算 (8)1.3进给伺服系统的设计 (11)1.4进给传动的计算 (13)第二章微机控制系统的设计 .................................................................. 错误!未定义书签。
2.1微机控制系统组成及特点 .................................................................. 错误!未定义书签。
2.2 微机控制系统设备介绍 (30)2.3程序部分 (39)结论 (45)参考文献 .................................................................................................... 错误!未定义书签。
致谢 . (47)摘要我所设计的毕业课题为“普通铣床数控化改造设计”。
对于机床的设计来说,我首先对所要设计的机床进行技术调查,查阅了国内外有关文献资料,在此基础上,对其用途范围、性能指标、方案对比等进行论证分析。
对于通用机床我更是查阅了大量的国内外有关铣床的资料后,拟定了此机床的总体方案为立式铣床。
然后根据总体方案的布局形式,规格参数,精度性能等要求,对此机床的进给传动系统进行了专题设计。
首先是对进给传动的运动设计。
此设计主要功能和主要参数以及各系统的基本工作原理及其数控化。
数控化的铣床的定位精度和重复定位精度明显提高,获得了明显的经济效益。
关键词:数控化改造;定位精度;重复定位精度;无级变速;伺服传动系统。
第一章三坐标数控铣床的设计和计算1.1 主传动系统的设计主传动系统一般由动力源(如电动机)、变速装置及执行元件(如主轴、刀架、工作台),以及开停、换向和制动机构等部分组成。
动力源为执行元件提供动力,并使其得到一定的运动速度和方向,变速装置传递动力以及变换运动速度,执行元件执行机床所需的运动,完成旋转或直线运动。
现代切削加工正向着高速、高效和高精度方向发展,对机床的性能提出越来越高的要求,如转速高,调速范围大,恒扭矩调速范围达1:100~1:1000,恒功率调速范围达1:10以上;更大的功率范围达2.2~250kW,能在切削加工中自动变换速度;机床结构简单,噪声小,动态性能好,可靠性高等。
数控机床主传动设计应满足的特点:主传动采用直流或交流电动机无级调速;数控机床驱动电动机和主轴功率特性的匹配设计;数控机床高速主传动设计;数控机床采用部件标准、模块化结构设计;数控机床的柔性化、复合化;虚拟轴机床设计。
为了适应数控机床加工范围广、工艺适应性强、加工精度高和自动化程度高等特点,要求主传动装置应具有以下特点:(1)具有较大的调速范围,并实现无级调速。
无级变速传动在一定的变速范围内连续改变转速,以便得到最有利的切削速度;能在运转中变速,便于实现变速自动化;能在负载下变速,便于车削大端面时保持恒定的切削速度,以提高生产效率和加工质量。
(2)具有较高的精度和刚度,传动平稳,噪音低。
数控机床加工精度的提高,与主传动系统的刚度密切相关。
为此,应提高传动件的精度与刚度,采用高精度轴承及合理的支撑跨距等,以提高主轴组件的刚性。
(3)良好的抗震性和热稳定性。
数控机床一般既要进行粗加工,又要精加工;加工时可能由于断续切削、加工余量不均匀运动部件不平稳以及切削过程中的自激振动等原因引起的冲击力或交变力的干扰,使主轴产生振动,影响加工精度和表面粗糙度,严重时甚至破坏刀具或零件,使加工无法进行。
因此主传动系统中的各主要零部件不但要具有一定的刚度,而且要求具有足够的抑制各种干扰力引起振动的能力—抗振性。
抗振性用动刚度或动柔度来衡量。
例如主轴组件的动刚度取决于主轴的当量静刚度阻尼比及固有频率等参数。
机床在切削加工中主传动系统的发热使其中所有零部件产生变形,破坏了零部件之间的相对位置精度和运动精度造成的加工误差,且热变形限制了切削用量的提高,降低传动效率,影响到生产率。
为此,要求主轴部件有较高的热稳定性,通过保持合适的配合精度,并进行循环润滑保持热平衡等措施来实现。
1 主传动变速系统普通机床一般采用机械有级变速调速传动,而数控机床需要自动变速;且在切削阶梯轴的不同直径,切削曲线旋转面和断面时,需要随切削的直径的变化而自动变速,以保持切削速度基本恒定。
这些自动变速又是无级变速,以利于在一定的调速范围内选用到理想的切削速度,这样既有利于提高加工精度,又有利于提高切削效率。
机床主传动中常采用的无级变速装置有三大类:变速电动机、机械无级变速装置和液压无级变速装置。
无级变速主传动系统设计原则:一为尽量选择功率和扭矩特性符合传动系统要求的无级变速装置。
如铣床主传动系统要求恒功率传动,就应该选择恒功率无级变速装置。
二为无级变速系统装置单独使用时,其调速范围较小,尤其是恒功率调速范围往往小于机床实际需要的恒功率变速范围。
为此,常把无级变速装置与机械分级变速箱串联在一起使用,以扩大恒功率变速范围和整个变速范围。
(1)主轴部件设计主轴部件的性能要求主轴部件是机床主要部件之一,它是机床的执行元件。
它的功用是支承并带动工件或刀具旋转进行切削,承受切削力和驱动力等载荷,完成表面成型运动。
主轴部件由主轴及其支承轴承、传动件、密封件及定位元件等组成。
主轴部件的工作性能对整机性能和加工质量以及机床生产效率有着直接影响,是决定机床性能和技术经济指标的重要因素。
因此,对主轴部件有如下要求:①轴的旋转精度是指装配后,在无载荷、低速转动的条件下,主轴安装工件或刀具部位的定心表面(如车床轴端的定心短锥、锥孔,铣床轴端的7:24锥孔)的径向和轴向跳动。
旋转精度取决于的主要件如主轴、轴承、壳体孔等的制造、装配和调整精度。
工件转速下的旋转精度还取决于主轴的转速、轴承的性能,润滑剂和主轴组件的平衡。
②刚度主轴部件的刚度是指其在外载荷作用下抵抗变形的能力,通常以主轴前端产生单位位移的弹性变形时,在位移方向上所施加的作用力来定义的。
主轴部件的刚度是综合刚度,它是主轴、轴承等刚度的综合反映。
因此,主轴的尺寸和形状、滚动轴承的类型和数量、预紧和配置形式、传动件的布置方式、主轴部件的制造和装配质量等都影响主轴部件的刚度。
③温升因为相对运动处的摩擦生热,切削取得切削热等使主轴温度升高将引起热变形使主轴伸长,轴承间隙的变化,降低了加工的精度;温升也会降低润滑剂的粘度,恶化润滑条件。
因此,各类机床对温升都有一定的限制。
④可靠性数控机床是高度自动化的机床,所以必须保证工作可靠性,可喜的是这方面的研究正在发展。
⑤精度保持性它指长期保持其原始制造精度的能力。
对数控机床的主轴组件必须有足够的耐磨性,以便长期保持精度。
(2)主轴部件的组成和轴承选型①主轴部件,它由主轴及其支承轴承、传动件、密封件及定位元件等组成。
②主轴的传动件,可以位于前后支承之间,也可位于后支承之后的主轴后悬伸端。
目前传动件位于后悬伸端的越来越多。
这样做,可以实现分离传动和模块化设计:主轴组件(称为主轴单元)和变速箱可以做成独立的功能部件,又专门的工厂集中生产,作为商品出售。
变速箱和主轴间可用齿轮副或带传动联接。
本三坐标曲面数控铣床采用带传动联接。
主轴支承分径向和推力(轴向)。
角接触球轴承兼起径向和推力支承的作用。
推力支承应位于前支承内,原因是数控机床的坐标原点,常设定在主轴前端。
为了减少热膨胀造成的坐标原点的位移,应尽量缩短坐标原点支推力支承之间的距离。
③主轴轴承,选用角接触球轴承。
这种轴承即可承受径向载荷,又可承受轴向载荷。
这种球轴承为点接触,刚度较低。
为了提高刚度和承载能力,常采用多联组配的办法。
有三种基本组配方式,分别为背对背,面对面和同向组配,背靠背和面对面组配都能受双向轴向载荷;同向组配只能承受单向轴向载荷。
背对背比面对面安装的轴承具有较高的抗颠覆力矩的能力。
运转时,轴承的外圈的散热条件比内圈好,因此,内圈的温度将高于外圈,径向膨胀的结果将使轴承的过盈加大。
轴向膨胀对与背靠背组配将使过盈减少,于是,可以补偿一部分径向膨胀;而对于面对面组配,将使过盈进一步加大。
基于上述分析,主轴受到弯距,又属高速运转,因此主轴轴承必须采用背靠背组配。
④角接触角轴承的间隙调整和预紧主轴轴承的内部间隙,必须能够调整,多数轴承,还应在过盈状态下工作,使滚动体和导轨之间有一定的预变形,这就是轴承的预紧。
轴承预紧后,内部无间隙,滚动体从各个方向支承主轴,有利于提高运动精度。
滚动体的直径不可能绝对相等,滚道也不可能绝对正圆,因而在预紧前只有部分滚导体与滚道接触。
预紧后,滚导体和滚道都有了一定的变形,参加工作的滚动体将增多,各滚动体的受力将更加均匀。
这些都有利提高轴承的精度、刚度和寿命。
如主轴产生振动,则由于各个方面都有滚动体支承,可以提高抗振性。
但是,预紧后发热较多,温升较高;而且较大的预紧力将使寿命下降,故预紧要适量。
角接触角轴承在轴向力的作用下,使内外圈产生轴向错位实现预紧,衡量预紧力大小的是轴向预紧力,简称预紧力Fa0,单位为N。
多联角接角球轴承是根据预紧力组配的。
轴承厂规定了轻预紧、中预紧和重预紧三级预紧。
订货时可指定预紧级别。
轴承厂在内圈(背靠背组配)或外圈(面对面组配)的端面根据预紧力磨去δ。
装配时挤紧,便可得到预定的预紧力。
如果两个轴承间需要隔开一定的距离,可在两轴承之间加入厚度相同的内外隔套。
在轴向载荷的作用下,不受力侧轴承的滚动体与滚道不能脱离接触。
而满足这个条件的最小预紧力,双联组配为最大轴向载荷的35%。
⑤承载能力和寿命主轴轴承通常载荷相对较轻。
一些特殊重载主轴外轴承的承载能力是没有问题的。
主轴轴承的寿命,主要不是取决于疲劳点蚀,而是由于磨损而降低精度。
通常,如轴承精度为P4级,经使用磨损后跳动精度降为P5级,这个轴承就认为应该更换了。
虽然还未达到其疲劳寿命,但这种“精度寿命”目前还难以估计。
(3) 主轴组件的动态特性通常,主轴组件的固有频率很高,但是,高速主轴,特别是带内装式电动机高速主轴,电动机转子是一个集中质量,将使固有频率下降,有可能发生共振。
改善动态特性,可采取下列措施:①是主轴组件的固有频率避开激振力频率。
通常使固有频率高于激振频率的30%以上。
如果发生共振的那阶模态属于主轴在弹性基础上(轴承)的刚体振动的第一阶(平移)和第二阶(摇摆)模态,则应提高轴承的刚度。
如果属于主轴的弯曲振动,则应提高主轴的刚度,如加粗直径。
激振力可能来自主轴组件的不平衡,这时激振频率等于主轴转速乘以π/30。
也可能来自断续切削,这时激振频率还应乘以刀齿数Z。
