变电站系统调试报告分析(doc13页)

变电站系统调试报告分析（doc13页）投运日期：2011年08月30日10时/分至2011年08月30日22时/分、定值检査检查微机保护内整定定值与调度下发正式定值一致，打印一份完整正式定值核对正确后交予运行。

检查结果：正确二、PT二次定相、核相潔阳220kV变电站系统调试报告L630-B630： 60.35 V L630-N600： 0.212V结论：正确三次圈检验：L630-A630：60・61 VL630-B630： 60・72 V L630-N600： 0.317 V 结论：正确220kV I 母线PT 与II 母线PT 核相三次L630-A630： 60.21 V结论：正确三次圈检验：L630-A630：60・7 VL630-B630： 60.8 V L630-N600： 0・21 V线路PT 与母线PT 定相：线路B609-B630：/V_, B609-N600：三次圈检验：L630-A630：60.9 VL630-B630： 60・7V结论：正确L630-N600： 0.23 V结论：正确结论：正确三次圈检验：L630-A630： 61・8 V三次圈检验：L630-A630： 59・8 VL630-B630： 61・5 V结论：正确L630-N600： 2.08 VL630-B630： 58.4 V L630-N600： 6.57 V结论：正确结论：正确1.1 220kV 251慈滦II线线路i.i.i线路潮流情况：有功P二94・6 MW：无功Q 二10. 5 %本线TA 变比1600/1A ； TV 变比220/0. lkV1.1.2保护I微机打印釆样值和有效值，记录电压、电流值及其的相位差、极性。

结论：向量检查结果正确1.1.3保护II微机打印釆样值和有效值,记录电压电流值及其的相位差、极性。

结论：向量检查结果正确1. 2 220kV 252慈滦I线线路1.2.】线路潮流情况：有功P=22・29 MW：无功Q二-9・ 93 %本线TA 变比1600/1A ； TV 变比220/0. lkV】・2.2保护I微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

10kV电力系统调试报告1. 背景介绍本报告旨在记录10kV电力系统调试的过程和结果，以确保系统的正常运行和安全性。

2. 调试目标调试目标是确保10kV电力系统在正常运行下能够提供稳定的电力供应，并满足相关安全标准和规范。

3. 调试过程3.1 数据采集和分析首先，我们收集了10kV电力系统运行的关键数据。

然后，对数据进行了分析，包括电流、电压、功率因数等参数的监测和比较。

3.2 线路巡视和检修接下来，对10kV电力系统的线路进行了巡视和检修工作。

检查了线路的绝缘情况、接头的连接质量以及设备的正常运行状态。

3.3 故障排除在调试过程中，发现了一些故障点，并进行了及时的排除。

故障包括线路短路、设备故障等。

通过详细的故障分析和修复措施，确保系统的正常运行。

4. 调试结果经过以上的调试过程，我们成功地达到了调试目标。

10kV电力系统能够稳定运行，提供稳定的电力供应，并满足相关的安全标准和规范要求。

5. 结论本次10kV电力系统的调试工作取得了良好的结果，为系统的正常运行和安全性提供了保障。

我们将继续保持对系统的监测和维护，以确保其长期稳定运行。

6. 建议针对本次调试过程中发现的故障点，建议对相关设备进行定期维护和检修工作，以避免类似故障再次发生。

另外，建议加强对10kV电力系统的监控和预警能力，提高系统的可靠性和稳定性。

7. 参考资料- 10kV电力系统设计规范- 10kV电力系统调试指南- 10kV电力系统故障排除手册以上为10kV电力系统调试报告的概要内容，详细信息请参阅实际报告文档。

第二部分 变电站二次系统调试的项目
7、操作箱检验 （1） 新建及重大改造设备需利用操作箱对断路器进行下 列传动试验： a) 断路器就地分闸、合闸传动。 b) 断路器远方分闸、合闸传动。 c) 防止断路器跳跃回路传动。 d) 断路器三相不一致回路传动。 e) 断路器操作闭锁功能检查。 f) 断路器操作油压或空气压力继电器、SF6密度继电器 及弹簧压力等触点的检查。检查各级压力继电器触点输出 是否正确。检查压力低闭锁合闸、闭锁重合闸、闭锁跳闸 等功能是否正确。

第二部分 变电站二次系统调试的项目
6、整定值的整定及检验 （1）整定值的整定及检验是指将装置各有关元件的动 作值及动作时间按照定值通知单进行整定后的试验。 该项试验在屏柜上每一元件检验完毕之后才可进行。 具体的试验项目、方法、要求视构成原理而异，一般 须遵守如下原则； a) 每一套保护应单独进行整定检验。试验接线回路 中的交、直流电源及时间测量连线均应直接接到被试 保护屏柜的端子排上。交流电压、电流试验接线的相 对极性关系应与实际运行接线中电压、电流互感器接 到屏柜上的相对相位关系（折算到一次侧的相位关系） 完全一致。
第二部分 变电站二次系统调试的项目
g) 断路器辅助触点检查，远方、就地方式功能检 查。 i) 所有断路器信号检查。 （2）操作箱定期检验时可结合装置的整组试验 一并进行。

第二部分 变电站二次系统调试的项目
8、 整组试验 （1）装置在做完每一套单独保护(元件)的整定检验后， 需要将同一被保护设备的所有保护装置连在一起进行 整组的检查试验，以校验各装置在故障及重合闸过程 中的动作情况和保护回路设计正确性及其调试质量。 （2） 若同一被保护设备的各套保护装置皆接于同一 电流互感器二次回路，则按回路的实际接线，自电流 互感器引进的第一套保护屏柜的端子排上接入试验电 流、电压，以检验各套保护相互间的动作关系是否正 确；如果同一被保护设备的各套保护装置分别接于不 同的电流回路时，则应临时将各套保护的电流回路串 联后进行整组试验。

变电站系统调试报告分析【精编版】涞阳220kV变电站系统调试报告投运日期：2011年08月30日10时/ 分至2011年08月30日22时/ 分一、定值检查检查微机保护内整定定值与调度下发正式定值一致，打印一份完整正式定值核对正确后交予运行。

检查结果：正确二、PT二次定相、核相三次圈检验：L630-A630：60.21 V L630-B630：60.35 V L630-N600：0.212V 结论：正确三次圈检验：L630-A630：60.61 V L630-B630：60.72 V L630-N600：0.317 V 结论：正确结论：正确110kV I母线PT：60.7 V ：60.7 V ：0.23 V 结论：正确：60.9 V ：60.8 V ：0.21 V 线路PT与母线PT定相：线路B609-B630：/ V ，B609-N600：/ V结论：正确结论：正确：61.8 V ：61.5 V ：2.08 V 结论：正确10kV II母线PT三次圈检验：L630-A630：59.8 V L630-B630：58.4 V L630-N600： 6.57 V 结论：正确结论：正确三、向量检查1.1220kV 251慈涞II线线路1.1.1线路潮流情况：有功P= 94.6 MW；无功Q= 10.5 MV ar；本线TA变比 1600/1A ；TV变比 220/0.1kV1.1.2保护I微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

结论：向量检查结果正确1.1.3保护II微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

结论：向量检查结果正确1.2220kV 252慈涞I线线路1.2.1线路潮流情况：有功P= 22.29 MW；无功Q= -9.93 MV ar；本线TA变比 1600/1A ；TV变比 220/0.1kV1.2.2保护I微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

正确 可靠正确 可靠Fra bibliotek正确 可靠
断路器机构箱
接线正确情况 接线压接情况
正确 可靠
正确 可靠
正确 可靠
隔离开关机构箱
接线正确情况 接线压接情况
正确 可靠
正确 可靠
正确 可靠
接线正确情况
正确
本体端子箱
接线压接情况 各绕组接地点和接地状况
可靠 各绕组分别且只有一点接地
接线正确情况
正确
主变端子箱
接线压接情况
可靠
正确 正确
控分
接地刀闸 FES11
正确
控合
正确
控分 控合
断路器 0
正确 正确
控分 控合
隔离开关 Q1
正确 正确
控分 控合
中性点地刀 0G
正确 正确
升档 降档
有载调压
正确 正确
近控结论 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确 正确
本体
接地开关合闸位置 断路器弹簧未储能
接地控制 SF6 压力低报警 SF6 压力高报警 MCB 跳闸信号
电缆测无压 低压侧操作箱控回断线
低压侧事故总 低后备保护装置闭锁 低后备保护装置报警 低后备保护装置跳闸信号
低后备保护过负荷 电机故障信号 相序故障信号 电机电源信号 控制电源信号 加热电源信号 近控信号 远控信号 隔离开关合位 隔离开关分位
正确
3
低后备保护动作
正确
主变故障录波器
4
非电量保护动作
正确
5

10kV变电站调试报告1. 引言本报告旨在对10kV变电站进行调试工作的总结与分析。

调试工作的目标是确保变电站设备正常运行，并达到设计要求。

本报告将详细说明调试过程、存在的问题、解决方案以及最终的调试结果。

2. 调试过程2.1 设备检查在调试过程中，首先进行了设备的检查。

包括检查变电设备、继电保护设备、自动装置设备等。

通过检查，确保设备安装正确、接线正确，并再次确认设备的参数、电气连接等是否符合设计要求。

2.2 功能测试在设备检查完成后，进行了功能测试。

根据设计要求和图纸，逐一测试各个设备的功能。

测试内容包括开关机操作、显示屏操作、保护设备响应测试等。

通过功能测试，确认设备正常工作，具备预期的功能和性能。

2.3 运行参数调试在设备的功能测试完成后，进行了运行参数的调试。

主要包括电气参数的调整、设备的协调测试等。

通过逐步调整参数，使得设备能够在额定操作范围内正常运行，并达到设计要求。

2.4 故障排除在调试过程中，可能会发现一些异常情况或故障。

针对这些异常情况，进行了详细的排查和分析，并及时采取措施进行修复。

通过故障排除，确保设备的稳定运行。

3. 存在的问题在调试过程中，发现了以下问题：3.1 设备参数不准确部分设备的参数与设计要求不匹配，需要进行相应的调整和更改。

3.2 通信故障部分设备之间的通信存在问题，导致数据传输异常，需要进行相应的调试和修复。

4. 解决方案为了解决上述问题，采取了以下措施：4.1 设备参数调整针对参数不准确的设备，进行了参数调整工作，确保设备的各项参数与设计要求相符。

4.2 通信故障排查对通信故障进行了详细分析和排查，并采取了相应的修复措施，确保设备之间的通信正常。

5. 调试结果经过以上的调试工作，取得了以下的调试结果：5.1 设备运行正常经过设备的功能测试和参数调试，所有设备正常工作，达到了预期的性能和功能。

5.2 问题得到解决通过解决存在的问题，设备参数和通信问题得到了有效解决，确保设备的稳定运行。

√
寄生回路检查
投入本间隔保护的所有交直流电源空气开关，逐个拉合每个直流电源空气开关，分别测量该开关负荷侧两极对地、两极之间的交、直流电压，确认没有寄生回路。
√
抗干扰接地检查
装设静态保护的保护屏间应用截面不小于100mm2专用接地铜排直接连通，形成保护室内二次接地网。保护屏柜下部应设有截面不小于100mm2接地铜排，屏上设接地端子，并用截面不小于4 mm2的多股铜线连接到接地铜排上，接地铜排应用截面不小于50mm2的铜缆与保护室内的二次接地网连接。
所有插件均插入，加额定直流电压，各项电压输出均应正常。
√
合上装置逆变电源插件上的电源开关，试验直流电源由零缓慢上升至80%额定电压值，此时逆变电源插件面板上的电源指示灯应亮。
√
直流电源调至80%额定电压，断开、合上逆变电源开关，逆变电源应能正常启动。
√
保护装置处于正常运行状态，各出口压板处于投入位置，拉合保护直流电源，检查保护运行情况，应无异常现象。
√
保护范围不存在死区。
√
检查电流回路不开路，三相电阻平衡。
√
二次绕组不能采用压敏电阻及二次过压保护器作为二次开路的保护措施。
√
电流互感器的极性、变比
CT变比：800/1
极性指向：P1指母线
零序CT变比：150/1
√
电流互感器配Βιβλιοθήκη 原则检查保护采用的电流互感器绕组级别是否符合有关要求，是否存在保护死区的情况，是否与设计要求一致。
√
检查防跳回路正确。
根据设计要求采用相应的防跳回路，取消不用的防跳回路，断路器处合闸状态，短接合闸控制回路，手动分闸断路器，此时开关不应出现合闸情况。
√
断路器操作闭锁检查
检查各级压力继电器触点输出正确。

监控系统安装完成，单体调试完成
配置设备
结论
测控装置
合格
远动主机
合格
三、通信检查
试验人员
试验日期
试验条件
监控系统安装完成，
单体调试完成
检查项目
结论
MMS通信状态
正确
GOOSE通信状态
正确
SV通信状态
正确
四、遥信功能调试
试验人员
邓科、阖大欢
试验日期
2023.05.16
试脸条件
监控系统安装完成，单体调试完成、分系统调试完成
一、设备外观检查
试验人员
邓科、闵大欢
试验日期
2023.05.16
试验条件
监控系统安装完成
检查项目
结论
计算机监控系统设备数量
与设计相符合
计算机监控系统设备型号
与设计相符合
计算机监控系统设备额定参数
与设计相符合
计算机监控系统设备接地情况
可靠
二、工程配置
试验人员
邓科、闵大欢
试验日期
2023.05.16
试险条件
正确
十、监控系统与各级调度中心信息联调
试脸人员
邓科、阖大欢
试验日期
2023.05.16
试验条件
监控系统安装完成，单体调试完成、
分系统调试完成
试验项目
调度中心级别
集控站
地调
省调
网调
遥信试验
正确
正确
正确
/
遥控试验
正确
正确
正确
/
遥测试验
正确
正确
正确
/
十一、结论：合格。
试险负责人:日期:
审核：日期

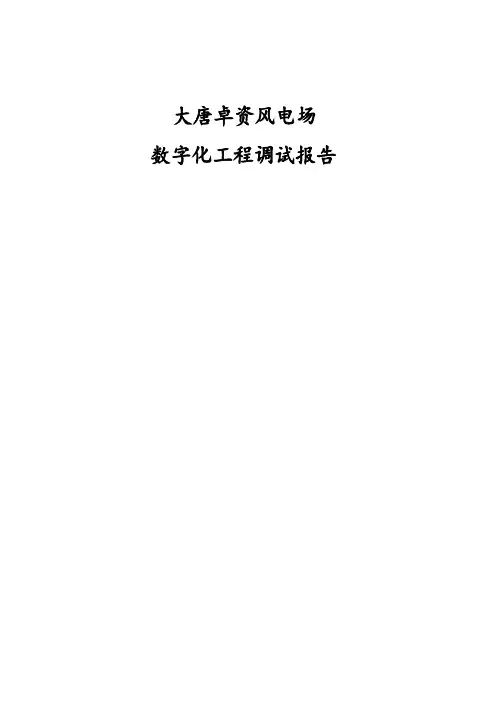

大唐卓资风电场数字化工程调试报告间隔名称:1#主变高压侧合并单元1设备名称：PCS221EB合并单元注意：NR1125板卡面板PWR和DATA口光纤不能接反，否则会损坏远端模块。

请勿在装置上电情况下将NR1125板卡的PWR输出对准到人身或相关二次设备；在插上PWR和DATA光纤前，应该检查光纤白色陶瓷插针是否完好，如果发现陶瓷插针端面有划痕或污秽，应该更换光纤或用光纤专用清洁器清洁后才能使用，否则有问题的光纤插到PWR口后，在合并单元上电时，会损坏NR1125板卡上的激光器。

测试内容：合并单元同步精度；GMRP测试；GPS同步和不同步情况下的功能测试；异常情况模拟测试；与变压器保护联调。

1．外部检查2．装置检验2.1电源检验2.2通电检查2.3.异常告警功能2.5.合并单元装置测试2.7.互联测试间隔名称：1#主变保护I设备名称：PCS978主变保护装置测试条件：数字化试验仪一台；交换机。

测试内容：变压器差动保护、后备保护功能；GPS同步和不同步情况下的测试；GOOSE、SMV检修逻辑测试；SNTP对时。

PCS-978主变保护1.外部检查2.主保护装置检验2.1电源检验2.2通电检查2.3采集量检查2.3.1开入检查2.3.2采样零漂及采样精度检查零漂的标准_______；误差的标准：___5%_____；2.4合并单元异常告警闭锁2.5整定试验2.5.1差动保护平衡度校验通过合并单元MU加入主变高、低压侧的差动所用的电流，模拟穿越性负荷电流或区外故障情况，检查装置的差流，检查各支路电流相角。

2.5.2比率制动特性试验2.5.3二次谐波制动试验2.5.3差动速断试验2.5.4CT断线闭锁试验2.5.4高压侧复压、方向过流试验2.5.4.1高压侧复压过流试验2.5.4.2高压侧复压过流方向试验过流保护方向指向为：_主变：校验出方向动作区为：-165度至15度；2.5.5高压侧零序方向过流试验2.5.5.1高压侧零序过流试验2.5.5.2高压侧零序方向试验零序过流保护方向指向为：：校验出方向动作区为：不经方向；2.5.6低压侧复压、方向过流试验2.5.6.1低压侧复压过流试验2.5.6.2低压侧复压过流方向试验过流保护方向指向为：：校验出方向动作区为：不经方向；2.5.7高压侧接地零序试验2.5.7低压侧零序后备试验2.5.7低压侧简易母差功能试验2.5.8异常报警功能试验及其他试验3.整组试验3.1开出检查3.280%额定工作电源下保护整组传动试验4．对时及网络对保护的影响4.1间隔名称：1#主变操作箱I设备名称：PCS-222智能操作箱测试内容：GMRP；线路、主变、母差、备自投保护跳合闸功能；测控遥控；开入测试；GOOSE检修逻辑测试。

2022年12月25日第39卷第24期·　１６７　·运营探讨ＤＯＩ：１０．１９３９９／ｊ．ｃｎｋｉ．ｔｐｔ．２０２２．２４．０５５变电站综合自动化系统现场调试问题分析李玉奎（中国能源建设集团江苏省电力建设第一工程有限公司，江苏 南京 210028）摘要：为了进一步提高变电站综合自动化现场调试作业质量和效率，保证综合自动化系统运行的安全性和稳定性，以某变电站为例，分析了综合自动化系统现场调试存在的问题及原因，针对存在的问题提出了相应的解决对策，以期为相关人员提供参考。

关键词：变电站；综合自动化系统；现场调试On-Site Debugging of Integrated Substation Automation SystemLI Yukui(China Energy Construction Group Jiangsu Electric Power Construction No.1 Engineering Co., Ltd., Nanjing 210028, China)Abstract: In order to further improve the quality and efficiency of on-site debugging of substation integrated automation, and ensure the safety and stability of integrated automation system, taking a substation as an example, this paper analyzes the problems and causes of on-site debugging of integrated automation system, and puts forward corresponding solutions to the existing problems, so as to provide reference for relevant personnel.Keywords: substation; integrated automation system; on-site debugging0　引　言综合自动化系统涉及变电站一次设备和二次设备的调度运行，其运行质量会直接影响变电站电力调度的质量和效率。

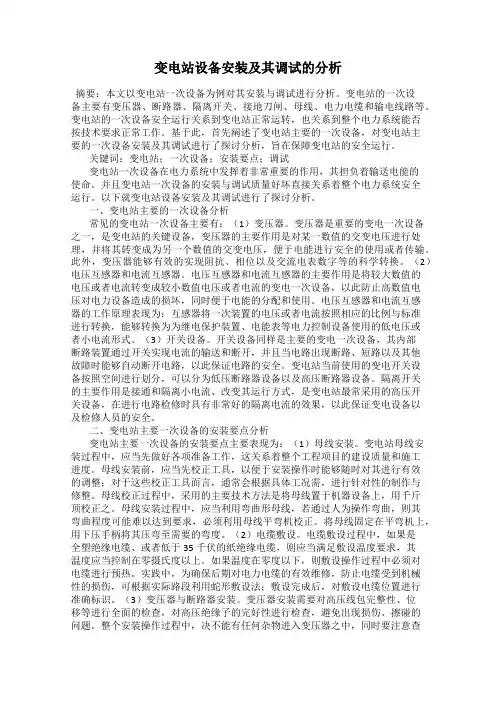

变电站设备安装及其调试的分析摘要：本文以变电站一次设备为例对其安装与调试进行分析。

变电站的一次设备主要有变压器、断路器、隔离开关、接地刀闸、母线、电力电缆和输电线路等。

变电站的一次设备安全运行关系到变电站正常运转，也关系到整个电力系统能否按技术要求正常工作。

基于此，首先阐述了变电站主要的一次设备，对变电站主要的一次设备安装及其调试进行了探讨分析，旨在保障变电站的安全运行。

关键词：变电站；一次设备；安装要点；调试变电站一次设备在电力系统中发挥着非常重要的作用，其担负着输送电能的使命。

并且变电站一次设备的安装与调试质量好坏直接关系着整个电力系统安全运行。

以下就变电站设备安装及其调试进行了探讨分析。

一、变电站主要的一次设备分析常见的变电站一次设备主要有：（1）变压器。

变压器是重要的变电一次设备之一，是变电站的关键设备，变压器的主要作用是对某一数值的交变电压进行处理，并将其转变成为另一个数值的交变电压，便于电能进行安全的使用或者传输。

此外，变压器能够有效的实现阻抗、相位以及交流电表数字等的科学转换。

（2）电压互感器和电流互感器。

电压互感器和电流互感器的主要作用是将较大数值的电压或者电流转变成较小数值电压或者电流的变电一次设备，以此防止高数值电压对电力设备造成的损坏，同时便于电能的分配和使用。

电压互感器和电流互感器的工作原理表现为：互感器将一次装置的电压或者电流按照相应的比例与标准进行转换，能够转换为为继电保护装置、电能表等电力控制设备使用的低电压或者小电流形式。

（3）开关设备。

开关设备同样是主要的变电一次设备，其内部断路装置通过开关实现电流的输送和断开，并且当电路出现断路、短路以及其他故障时能够自动断开电路，以此保证电路的安全。

变电站当前使用的变电开关设备按照空间进行划分，可以分为低压断路器设备以及高压断路器设备。

隔离开关的主要作用是接通和隔离小电流、改变其运行方式，是变电站最常采用的高压开关设备，在进行电路检修时具有非常好的隔离电流的效果，以此保证变电设备以及检修人员的安全。

变电站综合自动化监控系统调试报告一、项目背景变电站是电力系统中起着重要作用的设施之一，其稳定运行对整个电网的安全与稳定性都有着重要影响。

为了提高变电站的智能化水平和运行效率，我们开展了变电站综合自动化监控系统的调试工作。

二、调试目标1.系统稳定性：确保系统能够长时间连续运行，不出现死机、崩溃等问题。

2.系统可靠性：确保系统能够准确地捕捉变电站各个设备的运行状态，并及时发出报警信号。

3.系统可用性：确保系统具备友好的用户界面和操作便利性，用户能够方便地使用系统进行操作和管理。

4.系统安全性：确保系统能够对恶意攻击和非法操作进行有效防御。

三、调试过程1.初步测试：对系统进行初步测试，包括硬件设备的连接和配置以及软件的安装和启动。

2.驱动程序调试：对系统使用的各种设备驱动程序进行调试，确保设备能够正常地连接和通信。

3.数据采集和处理：测试系统的数据采集模块，确保能够准确地采集和处理变电站的各项数据。

4.报警功能调试：测试报警功能，包括报警的触发条件和报警信号的传递，确保能够及时地发出报警。

5.用户界面调试：对系统的用户界面进行调试，包括界面的布局和操作流程，确保用户能够方便地使用系统。

6.安全性测试：对系统的安全性进行测试，包括防火墙和入侵检测等功能的测试，确保系统能够有效地抵御攻击。

7.性能优化：对系统进行性能优化，包括对系统响应速度、数据存储和处理能力等方面进行调优，确保系统的高效运行。

四、调试结果经过一段时间的调试工作，我们取得了以下成果：1.系统稳定性：经过长时间测试，系统能够稳定地运行，没有出现死机、崩溃等问题。

2.系统可靠性：经过多次测试，系统能够准确地捕捉变电站各个设备的运行状态，并及时发出报警信号。

3.系统可用性：经过用户使用反馈，用户界面友好，操作便捷，用户能够方便地操作和管理系统。

4.系统安全性：经过安全性测试，系统能够有效地防御恶意攻击和非法操作。

五、总结和展望通过本次变电站综合自动化监控系统的调试工作，系统能够稳定和可靠地运行，为变电站的运行提供了有力的支持。

10kV变电站调试报告
1. 概述
本文档是关于10kV变电站调试的报告。

报告内容详细描述了变电站调试的过程、结果以及问题解决方案。

2. 调试过程
2.1 设备检查：在调试开始前，对变电站的各项设备进行了全面的检查，确保设备完好无损。

2.2 线路接通：根据设计要求，逐步接通变电站的各个线路。

2.3 参数设置：调试期间，根据实际情况进行参数设置，确保设备正常运行。

2.4 测试操作：对各个设备进行了一系列的测试操作，包括电流、电压、绝缘等方面的测试。

2.5 故障排查：在测试过程中，发现了一些故障，通过仔细分析和排查，成功解决了这些问题。

3. 调试结果
通过本次调试，变电站各项设备运行正常，达到了设计要求。

具体结果如下：
- 电压稳定，频率正常。

- 电流分布均匀，负载合理。

- 绝缘参数符合相关标准。

- 变压器功率传输效率高。

4. 问题解决方案
在调试过程中遇到一些问题，以下是问题的描述和对应的解决
方案：
- 问题1：变压器温度过高。

解决方案：增加冷却设备，提高散热效果。

- 问题2：电流波动较大。

解决方案：检查线路接触是否良好，确保电流稳定。

- 问题3：电压不稳定。

解决方案：调整电压控制装置，提高稳定性。

5. 总结
通过本次调试，我们成功实现了10kV变电站的正常运行。

我
们解决了一些故障和问题，并取得了良好的结果。

在今后的运行中，我们将继续监测和维护变电站的稳定运行。

变电站自动化系统调试与维护的分析摘要：现阶段的变电站建设意识不断提高，自动化系统成为了不可或缺的组成部分，为了在变电站的运行中得到较多的保障，应深度思考自动化系统调试与维护的方法，提高系统的安全性、稳定性，避免在系统的长期应用中遇到更多的问题。

变电站对自动化系统的要求比较多，无论是调试技术还是维护技术，都要从客观需求出发，加强自动化系统调试与维护的质量，针对系统功能、系统参数、系统操作方法进行合理的优化。

自动化系统调试与维护的时候，应具备完善的技术方案，不能对系统随意的调试、盲目的维护，要在调试维护前得到较多的反馈，切实掌握好变电站的各类故障问题，对自动化系统当中的不足积极弥补，由此才能在调试维护中得到更多的信息与经验。

自动化系统调试与维护结束后，应加强变电站的运行监督，观察变电站在长期运行中是否会出现新的问题，要针对自动化系统的各类动态风险做出有效的应对，这样才能在今后的工作中得到更大的突破，促进变电站自动化设备运维的阶段性进步，减少自动化系统调试与维护的成本。

关键词：变电站；自动化系统；调试维护对于变电站而言，自动化系统调试与维护要从多个角度思考，不仅要加强调试技术的创新，还要在维护的过程中趋于稳定，要针对变电站的各类动态因素有效的识别，从内部、外部共同调整，减少变电站发展过程中出现的漏洞。

自动化系统调试与维护的时候，要坚持对调试维护方案不断的修改，变电站的一些故障出现后，并不会长久的保持固定状态，故障发生后会不断的变化，有些故障可能暂时消失，有些故障可能持续扩大，有些故障可能产生连锁反应，为此，自动化系统调试与维护要结合各类故障的变化特点，采用针对性的技术方法去解决问题，要将故障从根源解决。

而且，自动化系统调试与维护的时候应评估好设备、设施存在的不足，一方面要对设备的功能价值进行优化，另一方面要对设施的范围持续扩大，确保变电站在运行中取得更多的保障，对各类特殊问题有效的解决。

1变电站自动化系统调试方法1.1 单体调试现阶段的变电站自动化系统应用不断完善，系统调试是非常重要的环节，不仅要提高调试的速度，还要通过适当的调试优化系统功能，避免在系统的长期应用后造成严重的故障问题。

变电站调试总结(一)
变电站调试总结
前言
在变电站调试工作中，作为资深的创作者，我总结了以下几点经验和教训，希望对后来者有所帮助。

正文
1.调试前准备工作
–确认各设备的电气连接是否正确，包括电力设备、输电线路以及变压器等。

–检查相应的保护装置是否正常运行，并确保其设置参数与设计要求一致。

–检查通信系统和监控系统的运行状况，保证其能够正常对接各个设备。

2.调试步骤
–按照设计方案进行设备的逐级调试，确保设备之间的协调性和连通性。

–逐项测试保护装置的动作与反应时间，确保其可靠性和准确性。

–进行设备的负荷试验，验证变电站的容量是否满足设计要求。

–运行各个系统，测试其性能和稳定性。

–进行各种异常情况模拟测试，确保设备和保护装置能够正确应对，并及时处置。

3.注意事项
–在调试过程中，要时刻关注设备的工作状态和参数，及时发现并排除潜在问题。

–遇到问题时，要及时记录并进行分析，找出问题的原因并采取相应的解决措施。

–合理安排工作进度和时间，确保调试工作高效有序地进行。

–保持良好的沟通和团队合作，与相关人员及时交流和协调。

结尾
通过以上几点经验总结，我相信变电站调试工作能够更加顺利地
进行。

希望后来者能够严格按照规定流程进行调试，做好记录和分析
工作，并注重团队协作，共同提高变电站设备的运行效率和安全性。

110kV变电站设备运行调试和运行分析(全文) 1、引言110kV变电站是我国城市输变电系统的重要组成部分，其安全稳定运行对我国城乡电力与工业用电安全起到关键作用。

从二十世纪末至今，我国正在逐步实现变电站设备的现代化和控制系统自动化改造，所有在建变电站设备均已实现现代化和自动化。

现代化变电站设备不但科技含量高而且结构复杂，其安装调试与使用维修方法也与以往设备有很大的不同。

由于设备的正确调试是检测设备安装是否正确与系统是否完善的重要前提，因此必须研究变电站设备的调试问题。

另一方面，现代化变电站的运行也与传统变电站有很大差别，例如技术规范、操作规程等等，因此现代化变电站运行问题也是关键课题之一。

本文围绕变电站设备调试与运行分析问题展开研究，总结了变电站设备调试与运行中所需注意的问题。

2、变电站设备调试2.1设备方面变电站的技术改造以及新变电站的投入运行，需要购置大量最新的电力与控制装备。

这些设备包括微机综合自动化系统、远程控制仪等等。

这些先进的技术与设备为变电站的操作人员带来了极大的方便，提高了工作效率，同时也为设备调试带来了一些困难。

高灵敏度、高继电性能和高速设备的调试比较困难，不但要求设备调试人员经验丰富，而且对调试辅助设备的精度也提出了极高要求，特别是为了保证变电站安全稳定运行，准确无误的调试必须如此。

这些高端设备一部分是数字化设备，需要特定的测试软件与测试仪器，并且不同的设备的调试方法与调试时所用设备也截然不同。

有些设备属于长期工作性质，这类设备的调试周期比较长。

2.2规章制度方面变电站是比较特殊的城市输变电节点，确保其安全稳定运行十分重要，特别是设备调试工作必须圆满文成。

为了实现上述目的，需要制定严格的变电站设备调试管理机制，完善相关的规章制度，将责任落实到每位工作人员，从而保证各项工作清楚分工、责任到位。

此外，完善的规章制度也约束了工作人员，使其在制度的框架下工作，实现了变电站众多复杂设备调试的统一管理与责任落实。

木垒110kV变电站2#变增容保护调试报告批准：审核：调试人员：吴书慧、王彦军、杜晓宇杨斌、刘俊林日期：年月日1# 进线一、二、1、屏体上的标签与图纸相一致。

2、接线与实际图纸相符。

3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。

4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。

5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。

三、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯点亮，面板上其它指示灯不亮。

四、回路检查：1）手合、手跳装置及回路反映情况正确，红绿灯指示正确。

2）当地监控系统跳合闸操作反映情况正确，报文正确。

３）开出、开入传动核对正确。

（具体详见大纲）4）保护压板核对正确。

五、装置调试1、零漂检验：）、UC、UN加在PT对应的端子上。

2）、相间距离的测试3）、接地距离的测试：(1) 定值的测定七、结论试验合格，可以运行八、试验仪器：凯旋KD8302# 进线一、铭牌：二、1、屏体上的标签与图纸相一致。

2、接线与实际图纸相符。

3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。

4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。

5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。

三、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯点亮，面板上其它指示灯不亮。

四、回路检查：1）手合、手跳装置及回路反映情况正确，红绿灯指示正确。

2）当地监控系统跳合闸操作反映情况正确，报文正确。

３）开出、开入传动核对正确。

（具体详见大纲）4）保护压板核对正确。

五、装置调试1、零漂检验：）、UC、UN加在PT对应的端子上。

2）、相间距离的测试3）、接地距离的测试：六、光纤通道联调:1、差动保护:八、结论试验合格，可以运行九、试验仪器：凯旋KD8301#变压器保护调试报告主变差动保护，厂家：SIEMENS，SIPROTEC 7UT61主变高、低后备保护，厂家：南京中德，NSP772主变非电量保护，厂家：南京中德，NSP10一．通电前检查1.检查装置的型号，各电量参数与订货一致。
