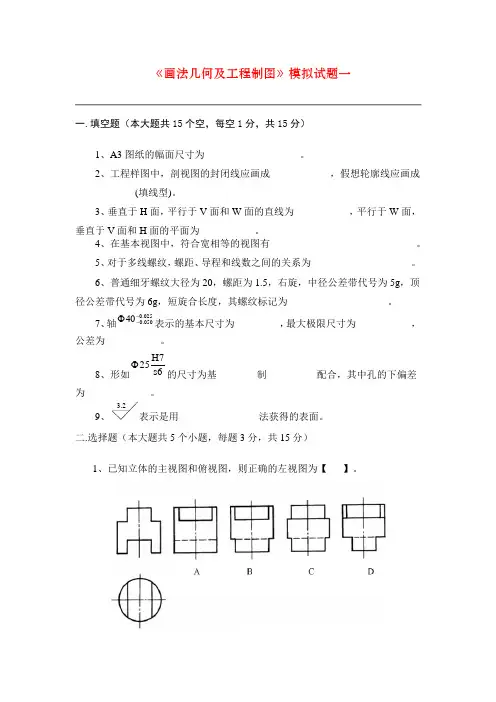

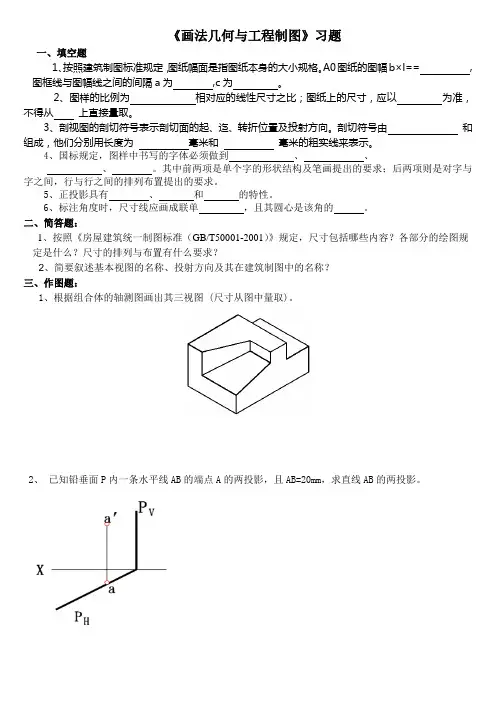

706画法几何及工程制图题库
一、单项选择题
1、下列哪一组直线能在V面内反映实长（）
A、正垂线和侧平线
B、水平线和侧平线
C、侧垂线和铅垂线
D、水平线和正垂线
2、一条直线在V面和W面的投影均平行于Z轴，那么该直线是（）
A、水平线
B、铅垂线
C、侧平线
D、正平线
3、投影图中，表示中心线采用（）线型。
A、粗实线
B、细实线
C、虚线
D、波浪线
4、下列比例当中表示缩小比例的是（）
A、1：1
B、2：1
C、1：2
5、下列缩写词中表示均布的意思的是（）
A、SR
B、EQS
C、C
6、已知主、俯视图，正确的左视图是( )
A、 B、 C、 D、
7、机件的每一尺寸，一般只标注（），并应注在反映该形状最清晰的图形上。
A、一次
B、二次
C、三次
D、四次
8、已知物体的主、俯视图，正确的剖视图是（）。
A、 B、 C、 D、
9、M16—6g此标记代表的是（）
A、粗牙普通螺纹
B、细牙普通螺纹
C、梯形螺纹
D、锯齿形螺纹
10、表面粗糙度中，Ra的单位为（）
A、米
B、毫米
C、微米
D、厘米
11、普通螺纹的公称直径为螺纹的( )。
A、大径
B、中径
C、小径
12、普通平键的工作面为（）
A、键的底面
B、键的顶面
C、键的两侧面
D、键的前后面
13、齿轮传动中，用于两垂直交叉轴的传动是（）。
A、圆柱齿轮
B、锥齿轮
C、蜗轮蜗杆
14、下面支撑转动轴的组件是（）。
A、键
B、轴承
C、弹簧
15、装配图中不需要标注或填写的是（）
A、零部件序号
B、明细栏 C零部件作用 D、标题栏
16、当截平面平行于圆锥体的素线时，截交线的形状为（）。
A、椭圆
B、抛物线
C、双曲线
D、一个三角形
17、已知主、俯视图，正确的左视图是( )。
A、(a)
B、(b)
C、(c)
D、以上都不是
18、132±0.0125的公差为（）
A、+0.0125
B、-0.0125
C、+0.025
D、0.025
19、局部视图的断裂边界线是（）
A、细实线
B、粗实线
C、波浪线
D、细点划线
20、移出断面图的轮廓线是（）
A、粗实线
B、细实线
C、虚线
D、波浪线
21、平面与圆球相交，其截交线是（）
A、圆
B、直线
C、双曲线
D、椭圆
22、机械制图中一般不标注单位，默认单位是（）
A、㎜
B、㎝
C、m
D、um
23、钢筋混凝土梁板详图常用的比例为( )
A、1∶1、1∶2、1∶5
B、1∶10、1∶20、1∶30
C、1∶50、1∶100、1∶200
D、1∶300、1∶500、1∶1000
24、在土木工程图中采用两种线宽时，其线宽比为( )
A、1.5b∶0.7b
B、1.0b∶0.5b
C、1.0b∶0.35b
D、0.5b∶0.25b
25、用一水平面截交两个平行的一般位置平面，截交线为( )
A、两平行的水平线
B、两平行的一般位置线
C、两相交的水平线
D、两相交的一般位置线
26、涵洞的侧面图按习惯称为( )图。
A、纵剖面
B、平面
C、洞口正立
D、洞口横断
27、在土木工程图中，材料图例表示( )
A、混凝土
B、钢筋混凝土
C、块石混凝土
D、砖
28、平面与正圆锥面截交,当截交线为双曲线时，截平面的位置为( )
A、平行于圆锥面上一素线
B、平行于圆锥面上两素线
C、与圆锥面上所有素线相交
D、垂直于圆锥轴线
29、路线纵断面图的作用是表达路线中心纵向线型及地形地质和( )情况。
A、路线的方向
B、沿线设置构造物
C、路基构造
D、平面线型
30、在重合断面图中，断面轮廓线应采用( )画出。
A、粗实线
B、细实线
C、中实线
D、虚线
31、某直线的水平面投影反映实长，该直线为( )。
A、水平线
B、正平线
C、铅垂线
D、侧平线
32、在钢筋混凝土详图中ф10@20是指配I级钢筋、( )。
A、10根、直径为20mm
B、20根、直径为10mm
C、直径为10mm、间距200mm
D、直径为10mm、间距20mm
33、平面与正圆锥面截交，平面平行锥面上两条素线时截交线为( )
A、抛物线
B、直线
C、椭圆
D、双曲线
34、工程图样中字体的号数代表字体的( )
A、宽度
B、高度
C、宽高比
D、1/2高度
35、已知主、俯视图，正确的左视图是( )
A、 B、 C、 D、
二、判断题
1、国家制图标准规定，可见的轮廓线用虚线绘制。
( )
2、比例是指图样与实物相应要素的线性尺寸之比。
( )
3、正投影的基本特性是实形性，积聚性和类似性。
( )
4、正平面的正面投影积聚为直线。
( )
5、由两个或多个相交的剖切面剖切得出的移出断面，中间一般应断开。
( )
6、重合断面图的轮廓用粗实线绘制。
( )
7、倒角尺寸C1，C只表示45°倒角。
( )
8、表面粗糙度的数值越大，表示该粗糙度的要求越高。
( ）
9、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。
( ）
10、上、下偏差可正、可负、可为零。
( ）
11、国家制图标准规定，图纸大小可以随意确定。
( )
12、2：1是缩小比例。
( )
13、当一条直线垂直于投影面时，则在该面上反映实形性。
( )
14、当剖切平面通过非圆孔，会导致出现完全分离的断面图时，则这些结构应按剖视图要求绘制。
( ) 15、表面粗糙度是以毫米为单位的。
( ）
三、填空题
1、尺寸标注由、和尺寸数字组成。
2、与一个投影面垂直的直线，一定与其它两个投影面，这样的直线称为投影面的。
3、组合体的组合形式有和两类。
4、导程Ph、螺距P和线数n之间的关系是。
5、孔与轴的配合为Ф30H8/f7，这是基制配合。
6、弹簧有等用途。
7、与正面垂直的直线，与其它两个投影面一定，这样的直线称为。
8、断面图分为：和两种。
9、点A的坐标为(50，-30，20)，则该点在第_________分角。
10、点的标高投影是用点的H投影加注_________的方法来表示的。
11、在钢筋混凝土结构施工图中，代号○表示_________级钢。
12、平面的W投影反映平面图形的实形，该平面为_________。
13、正平线的_________投影反映直线的实长。
14、采用半剖面图时，物体的该投影图为_________。
15、在道班房建筑施工图中，“▼”的意义为_________。
16、公路路线工程图包括路线平面图、_________和路基横断面图。
17、在正二测中，用简化系数时，深度方向的轴向变形系数为_________。
18、桥位平面图中的植被、水准符号等均应按_________方向为准。
19、工程上常用的图示形式有：正投影图、标高投影图、透视图以及______图。
20、正平面的______投影反映实形。
21、在水平投影面上的直线AB的正面投影a′b′在______。
22、用剖面绘制工程图样时，剖到的轮廓线应画成______线。
23、求曲面与地形面的交线，即求两面上一系列______的交点连线而成。
24、在钢筋混凝土梁的配筋详图中，梁的轮廓线应画成______。
25、在公路路线平面图中，符号表示______。
26、一正圆锥的顶点沿一条空间曲导线运动且锥轴方向不变，形成的包络曲面为______。
27、表示涵洞的图样是以水流方向为纵向，并以______图代替立面图。
四、 作图题
1、完成四边形的水平投影。
2、根据已知视图，补全第三视图。
3、画出圆柱的截交线 。
4、补全剖视图中所缺轮廓线及剖面线。
5、在原图下方画出剖面图。
6、指出下列螺纹画法中的错误，并将正确的画在指定位置。
7、已知直线的两面投影，画出第三面投影。
8、根据立体图补全第三视图。
9、补左视图。
10、补俯视图。
11、求带孔半球的V投影。
12、补左视图。
13、补前视图。
14、求作带切口三棱锥的H和W投影。
15、求作穿孔曲面体的H和W投影。
16、已知组合体的两面投影，画出第三面投影，虚线不可省略。
17、补全投影图中所缺的线，虚线不可省略。
18、画出物体的水平斜等轴测图。
