将CAD图纸转换为SolidWorks三维模型详解(转载,供有需要的人参考)

CAD中的二维图形和三维模型的转换在CAD软件中，二维图形和三维模型的转换是非常重要的。

这种转换可以帮助我们从平面图纸中创建出具有深度和立体感的三维模型，或者将三维模型展开成二维图形。

下面我们将介绍一些在CAD软件中常用的二维图形到三维模型的转换方法以及三维模型到二维图形的展开方法。

一、二维图形到三维模型的转换1. 提取边缘：这是最基本且常用的方法。

首先，我们需要在二维图形中选择所需的边缘。

然后，使用拉伸、挤压等命令将所选边缘扩展到所需的高度或深度，从而创建出一个带有立体效果的模型。

2. 旋转拉伸：这种转换方法适用于需要沿轴线或曲线旋转的形状。

选择所需的形状，然后使用旋转拉伸命令将其旋转并拉伸到所需的高度或深度，以创建出一个具有旋转特性的模型。

3. 曲面建模：当需要创建复杂的曲面形状时，可以使用曲面建模工具。

通过将多条曲线相连接，使用曲线修剪、拓扑结构等命令，我们可以创建出具有复杂几何形状的三维模型。

二、三维模型到二维图形的展开1. 剖视图：剖视图是一种常用的将三维模型展开成二维图形的方法。

选择所需的模型，然后使用剖面命令将其分割成所需的剖视图。

在剖视图中，我们可以看到模型的内部细节以及构造。

通过将剖视图投影到平面上，我们可以创建出一个展示模型内部结构的详细二维图形。

2. 投影视图：投影视图是将三维模型投影到平面上的方法。

选择所需的模型，然后使用投影命令将模型投影到平面上。

通过投影视图，我们可以创建出一个与原始模型相似但没有深度和立体感的二维图形。

3. 展开：对于一些具有表面发生变形的三维模型，我们可以使用展开命令将其展开成二维图形。

展开命令会将模型的各个面展开成平面上的形状，并生成展开图。

这对于制作纸质或金属模型的模具非常有用。

在CAD软件中，二维图形和三维模型之间的转换是非常常用的操作。

通过掌握这些方法，我们可以更加灵活地编辑和设计图纸。

无论是从二维图形到三维模型的转换，还是从三维模型到二维图形的展开，这些技巧都可以帮助我们更好地理解和表达设计。

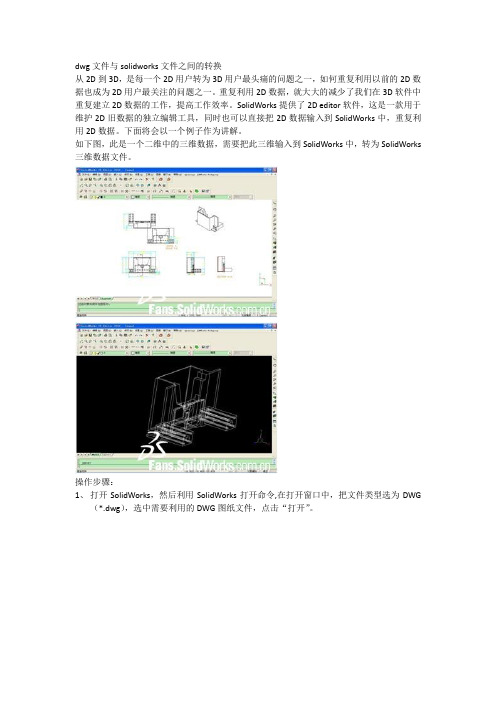

dwg文件与solidworks文件之间的转换从2D到3D，是每一个2D用户转为3D用户最头痛的问题之一，如何重复利用以前的2D数据也成为2D用户最关注的问题之一。

重复利用2D数据，就大大的减少了我们在3D软件中重复建立2D数据的工作，提高工作效率。

SolidWorks提供了2D editor软件，这是一款用于维护2D旧数据的独立编辑工具，同时也可以直接把2D数据输入到SolidWorks中，重复利用2D数据。

下面将会以一个例子作为讲解。

如下图，此是一个二维中的三维数据，需要把此三维输入到SolidWorks中，转为SolidWorks 三维数据文件。

操作步骤：1、打开SolidWorks，然后利用SolidWorks打开命令,在打开窗口中，把文件类型选为DWG（*.dwg），选中需要利用的DWG图纸文件，点击“打开”。

2、点击打开后，弹出“DXF/DWG输入”窗口，因为我们需要转为SolidWorks三维模型，所以选择“输入到新零件”，点击“下一步”。

3、进入到“工程图图层映射”设置，把不必要的图层去掉，设置之后，点击“下一步”。

4、进入“文件设定”设置，可以对输入的零件进行单位设定，最重要的是，要在“输入此图纸”后，选择为“为3D曲线/模型”。

点击“完成”。

5、经过SolidWorks内核计算转换之后，就会生成如下图所示的三维实体模型。

6、同样，如果还需要对实体进行修改，可以使用SolidWorks的FeatureWorks进行特征识别，识别出来的特征，可以对它进行大小，位置等参数化的修改，大大方便模型后续的修改工作。

经过SolidWorks的转换，可以转为3D实体模型，2D数据得到重复的利用，大大减少了重新建模的时间与工作。

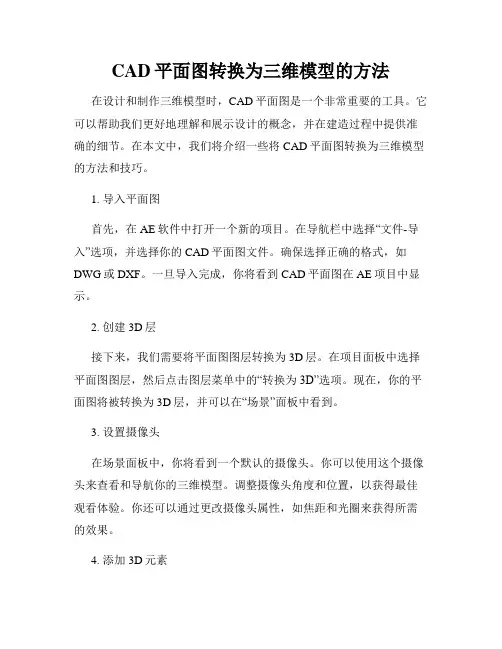

CAD平面图转换为三维模型的方法在设计和制作三维模型时，CAD平面图是一个非常重要的工具。

它可以帮助我们更好地理解和展示设计的概念，并在建造过程中提供准确的细节。

在本文中，我们将介绍一些将CAD平面图转换为三维模型的方法和技巧。

1. 导入平面图首先，在AE软件中打开一个新的项目。

在导航栏中选择“文件-导入”选项，并选择你的CAD平面图文件。

确保选择正确的格式，如DWG或DXF。

一旦导入完成，你将看到CAD平面图在AE项目中显示。

2. 创建3D层接下来，我们需要将平面图图层转换为3D层。

在项目面板中选择平面图图层，然后点击图层菜单中的“转换为3D”选项。

现在，你的平面图将被转换为3D层，并可以在“场景”面板中看到。

3. 设置摄像头在场景面板中，你将看到一个默认的摄像头。

你可以使用这个摄像头来查看和导航你的三维模型。

调整摄像头角度和位置，以获得最佳观看体验。

你还可以通过更改摄像头属性，如焦距和光圈来获得所需的效果。

4. 添加3D元素现在，你可以开始添加3D元素来构建你的三维模型。

根据你的设计要求，你可以使用形状图层、插件或预设来创建各种物体和结构。

通过将这些元素放置在3D层中，你可以在平面图上建立物体的立体效果。

5. 贴图和纹理为了增加真实感和细节，你可以给你的模型添加贴图和纹理。

在项目面板中选择平面图图层，然后点击图层菜单中的“添加材质”选项。

选择合适的贴图文件，并将其应用在需要的地方。

通过调整材质属性，如不透明度和反射率，你可以进一步改善材质效果。

6. 动画和效果除了静态的三维模型，你还可以在AE软件中添加动画和效果，使你的模型更加生动和有趣。

你可以使用关键帧和动画路径来控制物体的运动和变化。

同时，你还可以利用AE的特效和过渡效果，如光影、粒子效果等，来增强场景的真实感和吸引力。

7. 渲染和输出完成三维模型的设计后，你可以使用AE软件的渲染功能来生成最终的图像或视频。

在“合成”面板中，点击“添加到渲染队列”按钮。

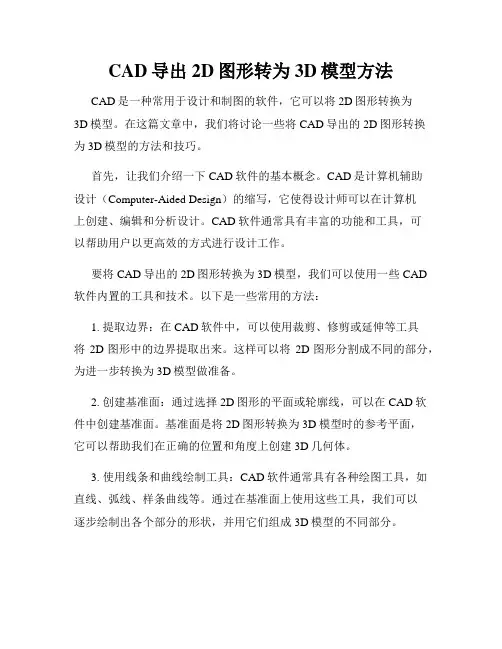

CAD导出2D图形转为3D模型方法CAD是一种常用于设计和制图的软件，它可以将2D图形转换为3D模型。

在这篇文章中，我们将讨论一些将CAD导出的2D图形转换为3D模型的方法和技巧。

首先，让我们介绍一下CAD软件的基本概念。

CAD是计算机辅助设计（Computer-Aided Design）的缩写，它使得设计师可以在计算机上创建、编辑和分析设计。

CAD软件通常具有丰富的功能和工具，可以帮助用户以更高效的方式进行设计工作。

要将CAD导出的2D图形转换为3D模型，我们可以使用一些CAD 软件内置的工具和技术。

以下是一些常用的方法：1. 提取边界：在CAD软件中，可以使用裁剪、修剪或延伸等工具将2D图形中的边界提取出来。

这样可以将2D图形分割成不同的部分，为进一步转换为3D模型做准备。

2. 创建基准面：通过选择2D图形的平面或轮廓线，可以在CAD软件中创建基准面。

基准面是将2D图形转换为3D模型时的参考平面，它可以帮助我们在正确的位置和角度上创建3D几何体。

3. 使用线条和曲线绘制工具：CAD软件通常具有各种绘图工具，如直线、弧线、样条曲线等。

通过在基准面上使用这些工具，我们可以逐步绘制出各个部分的形状，并用它们组成3D模型的不同部分。

4. 平移和旋转：在CAD软件中，可以使用平移和旋转工具将2D图形从一个位置或角度移动到另一个位置或角度。

通过这些操作，我们可以将绘制的部分组合成完整的3D模型。

5. 使用拉伸、挤压和倒角等工具：CAD软件通常提供了一系列用于修改和调整几何体形状的工具。

通过使用这些工具，我们可以将2D图形转换为更具立体感的3D模型，并为模型添加更多的细节。

6. 使用曲面建模：除了使用基本的线和曲线工具外，CAD软件还提供了曲面建模工具。

通过使用这些工具，我们可以创建出更复杂、更真实的3D模型，以满足设计的要求。

在实践中，使用CAD软件将2D图形转换为3D模型可能需要一定的经验和技巧。

需要不断的尝试和摸索，通过熟悉不同工具和技术，我们可以逐步掌握这一过程，并创建出高质量的3D模型。

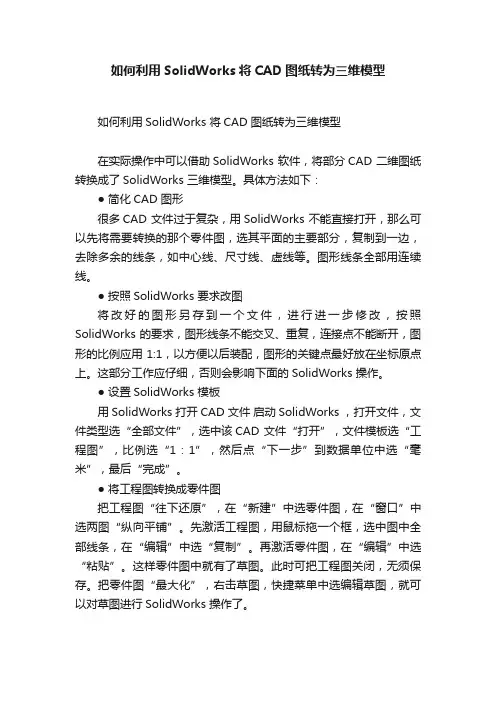

如何利用SolidWorks将CAD图纸转为三维模型
如何利用SolidWorks 将CAD 图纸转为三维模型
在实际操作中可以借助SolidWorks 软件，将部分CAD 二维图纸转换成了SolidWorks 三维模型。

具体方法如下：
● 简化CAD 图形
很多CAD 文件过于复杂，用SolidWorks 不能直接打开，那么可以先将需要转换的那个零件图，选其平面的主要部分，复制到一边，去除多余的线条，如中心线、尺寸线、虚线等。

图形线条全部用连续线。

● 按照SolidWorks 要求改图
将改好的图形另存到一个文件，进行进一步修改，按照SolidWorks 的要求，图形线条不能交叉、重复，连接点不能断开，图形的比例应用1:1，以方便以后装配，图形的关键点最好放在坐标原点上。

这部分工作应仔细，否则会影响下面的SolidWorks 操作。

● 设置SolidWorks 模板
用SolidWorks 打开CAD 文件启动SolidWorks ，打开文件，文件类型选“全部文件”，选中该CAD 文件“打开”，文件模板选“工程图”，比例选“1：1”，然后点“下一步”到数据单位中选“毫米”，最后“完成”。

● 将工程图转换成零件图
把工程图“往下还原”，在“新建”中选零件图，在“窗口”中选两图“纵向平铺”。

先激活工程图，用鼠标拖一个框，选中图中全部线条，在“编辑”中选“复制”。

再激活零件图，在“编辑”中选“粘贴”。

这样零件图中就有了草图。

此时可把工程图关闭，无须保存。

把零件图“最大化”，右击草图，快捷菜单中选编辑草图，就可以对草图进行SolidWorks 操作了。

CAD中的二维转三维建模技巧在CAD软件中，二维转三维建模是一个常见且重要的任务。

通过将平面图纸转化为具有深度和真实感的三维模型，我们能够更好地理解和展示设计构思。

下面将介绍一些在CAD软件中进行二维转三维建模的技巧。

1. 使用拉伸命令：拉伸命令能够将二维图形沿着指定方向拉伸，形成立体效果。

首先，在CAD软件中打开二维图形，选择拉伸命令，并指定拉伸的方向和距离。

然后按照需要拉伸的区域进行操作，最后确定完成拉伸。

通过这个简单的命令，可以将简单的平面图形转化为立体的三维模型。

2. 利用旋转命令：旋转命令可以将平面图形绕一个指定的轴线进行旋转，以生成3D效果。

选择需要旋转的图形，指定旋转的轴线和旋转角度，然后按照需要操作进行旋转。

这样，通过旋转命令，我们可以将二维图形转化为一个具有立体感的三维模型。

3. 利用凸起和凹陷命令：在CAD软件中，有些版本会提供凸起和凹陷命令，这些命令可以将二维图形表面进行凸起或凹陷操作，以生成3D效果。

首先选择需要进行操作的图形，然后指定图形的体积或者深度，最后进行凸起或凹陷。

通过这个方法，我们可以将平面图形转化为具有凹凸感的三维模型。

4. 利用复制和移动命令：通过复制和移动命令，我们可以将二维图形在3D空间中进行重复和移动，从而生成复杂的三维模型。

选择需要进行操作的图形，复制或移动到指定的位置和方向，然后不断重复这个操作，直到生成理想的三维模型。

这种方法需要一定的经验和技巧，但可以实现更自由和灵活的二维转三维建模。

5. 利用倒角和圆角命令：倒角和圆角命令可以将图形的边角进行处理，从而使其具有更加真实的形态。

选择需要进行操作的图形，指定需要处理的边角和倒角半径，然后进行倒角或圆角操作。

通过这个方法，我们可以将平面图形的棱角进行处理，使其更加有立体感。

以上是在CAD软件中进行二维转三维建模的一些常用技巧。

通过运用这些技巧，我们可以将简单的二维图形转化为具有深度和真实感的三维模型，更好地展示和体现设计构思。

CAD中草图和实体的转换技巧在CAD软件中，草图（Sketch）和实体（Solid）是两个重要的概念。

草图用于创建形状的基本轮廓，而实体则是由草图生成并具有体积和质量的完整三维模型。

在设计过程中，我们经常需要在草图和实体之间进行转换。

本文将介绍几种常用的CAD软件中草图和实体的转换技巧。

1. 草图到实体的转换在CAD软件中，将草图转换为实体的方法有很多种。

其中，最常用的方法是“拉伸”（Extrude）和“旋转”（Revolve）。

拉伸是指在草图上选择一个或多个闭合轮廓，并指定拉伸的距离或高度，从而生成一个具有相同轮廓的实体模型。

可以通过选择不同的方向、距离和操作类型来创建不同形状的实体。

旋转是指在草图上选择一个闭合轮廓，并指定旋转轴和角度，从而生成一个绕轴旋转的实体模型。

通过选择不同的轴和角度，可以创建各种旋转体，如圆柱体、圆锥体和球体等。

2. 实体到草图的转换有时候，我们需要在已有的实体模型上进行编辑或修改，这时就需要将实体转换为草图进行操作。

在CAD软件中，常用的实体到草图的转换方法有两种：截面（Section）和抽取（Extract）。

截面是指在实体模型上选择一个平面，然后将该平面与实体相交，从而生成一个与实体轮廓相同的草图。

通过选择不同的平面位置和角度，可以得到实体模型的各种截面。

抽取是指在实体模型上选择一个或多个面或边，并将其抽取成草图。

抽取得到的草图可以用于创建新的实体或进行进一步的编辑。

抽取功能还可以用于从实体模型中提取局部区域或特定形状的草图。

3. 草图和实体的约束和参数化在CAD设计中，草图和实体的约束和参数化是非常重要的。

通过添加约束和参数，可以更方便地编辑和修改模型，提高设计的灵活性和准确性。

约束是指在草图或实体上添加一些条件和关系，限制其形状和位置。

常见的约束有点距离约束、直线长度约束、角度约束等。

通过添加约束，可以保证模型的形状和尺寸符合设计要求。

参数化是指在草图或实体上设置一些可编辑的参数，在编辑或修改模型时可以直接修改这些参数的值，从而自动更新模型的形状和尺寸。

让cad三维实体绘制像solidwork，ug，proe一样简单
解说：让cad 像三维绘图软件一样，绘制草图，即点击实体某个面直接自动正视这个面，绘制的线条也在这个面上。

1，首先要先在cad的工具栏里添加新的命令，即自己建立一个命令：
把鼠标放在工具栏上右键，选自定义，最后一个就是，出现如下窗口：
点新建：出现
我们来编辑其中的特性部分:
按照如下填写：（此句可直接复制 ^C^C_ucs _fa;\\_plan;^C^C_ ;
同时也可对图标进行编辑，下面是本人编辑的一个：
完成后，应用，先不要确认，还有工作要做
在下面的窗口中新建工具栏，并命名为，“平面视图“
如下：
在命令列表中找到“某面草图”命令，这是我们第一步就建立好的
然后将其拖到工具栏“平面视图”直接用鼠标拖动
Ok 到此为止我们已经建好了命令，点确认并退出自定义窗口。

在下图工具栏上右键把“平面视图“点上对号。

即出现
下面我们来试验一下这个命令： 先来绘制一个实体
即出现：
空格确认：如下
现在已经正视这个面了，可以在这个面上绘草图。

在拉伸 成功！你已经学会了这个命令。

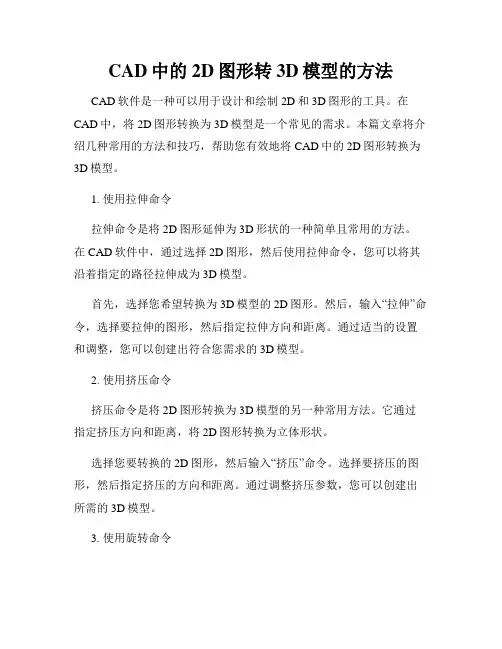

CAD中的2D图形转3D模型的方法CAD软件是一种可以用于设计和绘制2D和3D图形的工具。

在CAD中，将2D图形转换为3D模型是一个常见的需求。

本篇文章将介绍几种常用的方法和技巧，帮助您有效地将CAD中的2D图形转换为3D模型。

1. 使用拉伸命令拉伸命令是将2D图形延伸为3D形状的一种简单且常用的方法。

在CAD软件中，通过选择2D图形，然后使用拉伸命令，您可以将其沿着指定的路径拉伸成为3D模型。

首先，选择您希望转换为3D模型的2D图形。

然后，输入“拉伸”命令，选择要拉伸的图形，然后指定拉伸方向和距离。

通过适当的设置和调整，您可以创建出符合您需求的3D模型。

2. 使用挤压命令挤压命令是将2D图形转换为3D模型的另一种常用方法。

它通过指定挤压方向和距离，将2D图形转换为立体形状。

选择您要转换的2D图形，然后输入“挤压”命令。

选择要挤压的图形，然后指定挤压的方向和距离。

通过调整挤压参数，您可以创建出所需的3D模型。

3. 使用旋转命令如果您希望将2D图形转换为3D模型，并旋转成立体形状，旋转命令是一个不错的选择。

选择您要转换的2D图形，然后输入“旋转”命令。

选择要旋转的图形，然后指定旋转轴和旋转角度。

通过适当的设置和调整，您可以创建出旋转的3D模型。

4. 使用镜像命令镜像命令是将2D图形转换为3D模型的另一个技巧。

这种方法借助镜像轴将2D图形复制并对称。

选择您要转换的2D图形，然后输入“镜像”命令。

选择要镜像的图形，然后指定镜像轴。

通过适当的设置和调整，您可以创建出对称的3D模型。

5. 使用建模工具除了基本的命令外，CAD软件还提供了一系列强大的建模工具，可以更高级地将2D图形转换为3D模型。

例如，CAD软件中的实体建模工具可以根据2D图形直接创建出3D模型。

使用这些建模工具，您可以自由地操纵和编辑2D图形，以获得符合您需求的3D模型。

总结：2D图形转换为3D模型是CAD设计中的一个重要环节。

通过使用拉伸、挤压、旋转、镜像等基本命令，以及CAD软件提供的建模工具，您可以轻松地将2D图形转换为3D模型。

CAD中平面与立体图形的转换方法在CAD设计中，平面图与立体图形之间的转换是非常常见且重要的操作。

平面图是二维的，只能展示宽度和高度，而立体图形是三维的，不仅展示了宽度和高度，还包括了深度。

本文将介绍一些在CAD软件中实现平面与立体图形转换的方法。

1. 从平面图到立体图形将平面图转换为立体图形的方法有很多，下面列举其中几种常用的方法。

（1）拉伸法：该方法适用于需要从平面图中提取直线或曲线并将其拉伸为三维体的情况。

在CAD软件中，选择平面图上的线条或曲线，然后使用拉伸命令将其垂直或水平拉伸即可生成立体图形。

（2）旋转法：该方法适用于需要从平面图转换为立体物体的情况。

在CAD软件中，选择平面图中的多边形或线条，然后使用旋转命令将其绕指定点旋转一定角度即可生成立体图形。

（3）挤压法：该方法适用于需要从平面图中提取闭合曲线并将其拉伸为立体物体的情况。

在CAD软件中，选择平面图中的闭合曲线，然后使用挤压命令将其拉伸为指定高度的立体图形。

2. 从立体图形到平面图将立体图形转换为平面图的方法相对复杂一些，但在CAD软件中通常有以下几种常用方法可供选择。

（1）截断法：该方法适用于需要将立体图形截取一部分并转换为平面图的情况。

在CAD软件中，选择立体图形中的一部分或多部分，在截断命令中选择一个截断平面，然后将其截断为平面图。

（2）投影法：该方法适用于需要将立体图形投影为平面图的情况。

在CAD软件中，选择立体图形所在的三维场景，然后使用投影命令将其投影到一个平面上，生成二维的平面图。

（3）剖视法：该方法适用于需要将立体图形切割并展开为平面图的情况。

在CAD软件中，选择立体图形，然后使用剖视命令在指定的位置进行切割，最后将切割后的各个部分展开为平面图。

3. 注意事项在进行平面与立体图形转换时，需要注意以下事项。

（1）选择正确的图形元素：要确保所选择的线条、曲线或闭合曲线是需要转换的部分，避免选择了错误的图形元素导致转换结果不准确。

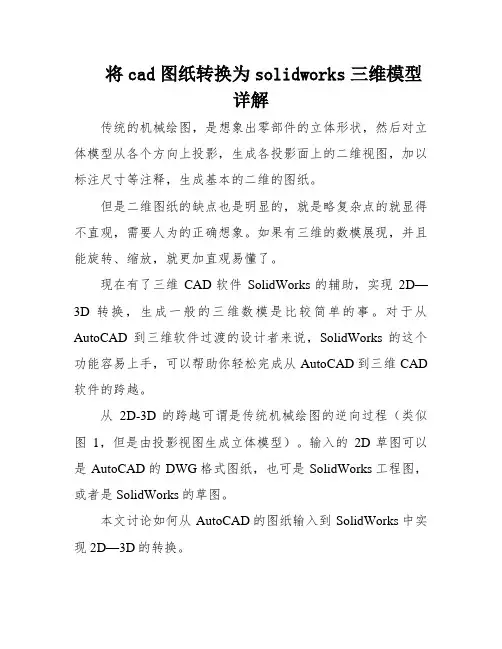

将cad图纸转换为solidworks三维模型详解传统的机械绘图，是想象出零部件的立体形状，然后对立体模型从各个方向上投影，生成各投影面上的二维视图，加以标注尺寸等注释，生成基本的二维的图纸。

但是二维图纸的缺点也是明显的，就是略复杂点的就显得不直观，需要人为的正确想象。

如果有三维的数模展现，并且能旋转、缩放，就更加直观易懂了。

现在有了三维CAD软件SolidWorks的辅助，实现2D—3D转换，生成一般的三维数模是比较简单的事。

对于从AutoCAD到三维软件过渡的设计者来说，SolidWorks的这个功能容易上手，可以帮助你轻松完成从AutoCAD到三维CAD 软件的跨越。

从2D-3D的跨越可谓是传统机械绘图的逆向过程（类似图1，但是由投影视图生成立体模型）。

输入的2D草图可以是AutoCAD的DWG格式图纸，也可是SolidWorks工程图，或者是SolidWorks的草图。

本文讨论如何从AutoCAD的图纸输入到SolidWorks中实现2D—3D的转换。

原理：很多三维CAD/CAM软件的立体模型的建立，是直接或间接的以草绘（或者称草图）为基础的，这点尤以PRO/E为甚。

而三维软件的草绘（草图），与AutoCAD等的二维绘图大同小异（不过不同的就是前者有了参数化的技术）。

在SolidWorks中，就是将AutoCAD的图纸输入，转化为SolidWorks的草图，从而建立三维数模。

基本转换流程：1.在SolidWorks中，打开AutoCAD格式的文件准备输入。

2.将*DWG,DXF文件输入成SolidWorks的草图。

3.将草图中的各个视图转为前视、上视等。

草图会折叠到合适的视角。

4.对齐草图。

5.拉伸基体特征。

6.切除或拉伸其它特征。

在这个转换过程中，主要用2D到3D工具栏，便于将2D 图转换到3D数模。

下面以AutoCAD2004和SolidWorks2005为例，看一下如何从AutoCAD的图纸输入到SolidWorks中：一、2D图纸筹办工作因为此转换主要是用的绘图轮廓线，其余的显得冗余，所以在AutoCAD中，需要将二维图形按照1：1的比例，绘制在一个独立的层中，比如“0层”。

cad切换到三维模式的方法步骤
大家想要制作三维图形就必须在CAD里面切换到三维空间中，下面店铺整理了关于cad切换到三维模式的方法，希望可以让大家有所收获!
cad切换到三维模式的方法一
1、选择CAD菜单栏中的“AutoCAD 经典”下拉菜单。

2、选择“三维建模”，并单击，即可。

cad切换到三维模式的方法二
1、输入命令：CUI 之后在自定义中的工作空间里右键点击“AutoCAD经典”选择设定默认。

确定退出
2、在工具菜单栏下点击“选项”。

在“文件”栏中找到“样板设置”。

将其中的“快速新建的默认样板文件名”浏览指定到“acadiso.dwt”
3、3D的工作空间调用的是“acadiso3D.dwt”这个样板，所以背景都是灰色而不是传统CAD的黑色。

因此即使从三维工作空间切换回CAD经典时，图的底色并不是传统的黑色。

cad把三维线框变成三维实体的方法
点击复制边，点选要复制的边，按空格，然后选择移动的基点
接下来是边的复制，如图所示是复制边按钮
当然，同时选择多条边也可以进行着色。

选择着色边，选择要进行着色的边，空格，选择颜色，点击确定，按退出，按退出即完成。

在CAD界面上方空白出点击右键，在实体编辑前打勾
三维实体图形出来了。

CAD草图和实体的转换方法CAD软件是设计师和工程师们常用的工具，可以用于制作各种建筑、机械和工业设计等。

在CAD软件中，草图和实体的转换是一个重要的操作步骤，它可以让我们将初始的2D草图转换为实际的3D模型。

本文将介绍一些常用的CAD草图和实体转换方法，希望能对大家的设计工作有所帮助。

1. 使用拉伸命令：在CAD软件中，可以使用拉伸命令将2D草图转换为3D实体。

首先，选择需要转换的草图，并选择拉伸命令。

然后，指定拉伸方向和距离，即可将2D草图拉伸为3D实体。

这种方法适用于将简单的2D图形转换为立体模型，如将一个矩形拉伸成长方体。

2. 使用挤压命令：挤压命令是另一种将2D草图转换为3D实体的常用方法。

选择需要转换的草图，并选择挤压命令。

然后，指定挤压方向和距离，即可将2D草图挤压为3D实体。

与拉伸命令不同的是，挤压命令可以将2D 形状挤压为具有复杂几何形状的3D实体。

3. 使用旋转命令：如果想要将2D草图转换为旋转体，可以使用旋转命令。

首先，选择需要转换的草图，并选择旋转命令。

然后，指定旋转轴和角度，即可将2D草图旋转为旋转体。

这种方法适用于将平面图形转换为旋转几何形状，如将一个圆形草图旋转为圆柱体。

4. 使用倾斜命令：对于一些特殊的设计需求，我们可以使用倾斜命令将2D草图转换为倾斜体。

选择需要转换的草图，并选择倾斜命令。

然后，指定倾斜的轴和角度，即可将2D草图倾斜为倾斜体。

这种转换方法适用于需要创建倾斜几何形状的设计。

5. 使用旋转拉伸命令：旋转拉伸命令是一种可以同时旋转和拉伸2D草图的转换方法。

选择需要转换的草图，并选择旋转拉伸命令。

然后，指定旋转和拉伸的参数，即可将2D草图旋转并拉伸为3D实体。

这种方法可以在保持原有图形的基础上进行形状调整。

以上是一些常用的CAD草图和实体转换方法。

在实际的设计工作中，根据需要选择适合的转换方法进行操作。

熟练掌握这些方法，可以提高设计工作的效率和质量。

同时，结合CAD软件的其他功能和工具，可以实现更加复杂和精确的设计。

CAD中的模型导入与转换方法在使用CAD软件进行建模和绘图的过程中，我们经常会遇到导入和转换模型的需求。

本文将为大家介绍一些常见的CAD软件中的模型导入与转换方法，帮助大家更好地应对这一问题。

1. 导入模型在CAD软件中，我们可以从多种来源导入模型，包括其他CAD软件创建的模型、图纸以及一些三维建模软件中的模型等。

下面以SolidWorks为例，介绍导入模型的方法。

首先，在SolidWorks中打开要导入模型的文件，点击“文件”菜单，选择“导入”选项。

在弹出的对话框中，我们可以选择要导入的文件类型，例如STEP、IGES、STL等。

选择相应的文件类型后，点击“打开”，即可将模型导入到当前工作区。

如果要导入的模型文件较大或包含复杂的几何结构，导入过程可能会比较耗时。

在导入过程中，我们可以选择是否转换模型的单位、坐标系等。

导入完成后，可以对导入的模型进行编辑和修正。

2. 转换模型有时候，我们需要将模型从一个CAD软件转换到另一个CAD软件，以便在不同的平台上进行进一步的操作和处理。

下面以AutoCAD和SketchUp为例，介绍模型转换的方法。

将AutoCAD模型转换为SketchUp模型的方法如下：首先，在AutoCAD中打开要转换的模型文件，点击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择保存的文件类型为“SketchUp文件（*.skp）”，然后点击“保存”。

在保存前，我们可以选择保存的模型的单位、坐标系等选项。

保存完成后，我们可以在SketchUp中打开保存的skp文件，即可查看和编辑转换后的模型。

将SketchUp模型转换为AutoCAD模型的方法如下：在SketchUp中打开要转换的模型文件，点击“文件”菜单，选择“导出”选项。

在弹出的对话框中，选择导出的文件类型为“AutoCAD DWG文件（*.dwg）”，然后点击“导出”。

在导出前，我们可以选择导出的模型的单位、坐标系等选项。

怎样把dwg(cad文档)转换为solidworks草图
solidworks是一个功能强大的三维机械设计自动化软件，在solidworks中，可以通过不同的设计构思与试验会制草图来建立3D模型。

它与CAD的结合使用也是非常普遍的，它能把CAD格式的图形转换生成solidworks格式的2D图形。

步骤/方法
1
打开solidworks软件以后，点击上面那黄色的打开按钮，打开要转换的cad图形文件
2
点击打开按钮后，出现打开窗口，在查找范围里面找到要转换的cad图形文件地址，在文件类型里面选择好cad图形文件的类型
3
选择好图形文件类型以后，cad图形文件出现在窗口，点击右下角的打开按钮打开图形
4 点击打开按钮后进入DXF/DWG输入窗口，选择输入到新零件，点击下一步按钮
5
进入工程图图层映射窗口，在左边选好要输入的图形的图层然后点击下一步按钮
6
进入文件设定窗口，在左上角把输入数据的单位设置为毫米，在选择输入尺寸，然后在选中输入此图纸到2D草图点击完成按钮
7
文件正在生成当中
8 图形生成后，点击特征里面的拉伸凸台按钮
9
进入拉伸凸台窗口，把终止条件设置为给定深度，在下面把深度设置好点击上面对勾
10
图形转换完成，点击上面的保存按钮，将图形保存起来。

大家经常会遇到将CAD电子版图纸转换成VISO文档的情况，以下是本人总结的实战经验，与大家共同分享！
1、打开需要转换的CAD图（例：47-全球通-东平144 GL.dwg），然后点击文件-另存为-选
择Autocad2000/LT2000DXF(*dxf)-最后保存。

注意如果选择2004以上或更高版本将会出错。

2、打开一个新建的VISO文件（或其它转换好现成的也行）。

3、打开文件后点插入-CAD绘图。

4、将刚才另存为47-全球通-东平144 GL(*dxf)的插入进去。

5、 点击打开-将里面三个小钩钩去掉然后点击“确定”
6、 选择CAD 绘图右键CAD 绘图对象-选“转换”-然后点“确
定”
三个小钩去掉
7、 最后就慢慢等吧！转好以后就可以将里面的VISO 图一个一个的剪切到新的文件中啦！
8、 切记：不要急，在转换过程中建议关掉所有应用程序以免影响转换过程，转换时建议不
要一次转换太多，建议一次只转换几张CAD 图，转得太多容易造成电脑死机。

转换速度跟机子配置有很大关系。

CAD中的二维转三维技巧CAD（计算机辅助设计）是一种广泛应用于工程设计和制造领域的软件工具。

它可以帮助设计师将概念转化为具体的设计图纸，其中包括二维图形和三维模型。

在CAD中，将二维图形转化成三维模型是一个非常重要且基本的技巧。

本文将介绍一些实用的技巧，助你掌握CAD中的二维转三维技巧。

1. 绘制基本形状：在CAD中，绘制基本形状是创建三维模型的第一步。

例如，你可以使用直线工具绘制平面形状，如正方形、矩形、圆等。

使用多段线工具可以绘制复杂的二维曲线。

确保你的基本形状符合设计要求。

2. 使用辅助工具：CAD软件提供了许多辅助工具，可以帮助你将二维图形转化为三维模型。

其中一个重要的工具是“拉伸”。

通过选择二维形状并指定拉伸方向和距离，你可以将二维形状拉伸为三维模型。

3. 创建截面：当你希望将一个平面图形转换为三维模型时，截面非常有用。

首先，创建一个表示截面的二维图形。

然后，使用“拉伸”工具将这个截面拉伸为三维模型。

你可以选择拉伸的距离和方向，以满足设计要求。

4. 使用旋转和倾斜：旋转和倾斜工具可以帮助你将平面图形转换为三维模型。

通过选择要旋转或倾斜的二维图形，并指定旋转或倾斜的角度和方向，你可以将二维图形转换为立体模型。

这对于创建斜面、棱锥、棱柱等结构非常有用。

5. 结合多个图形：有时，将多个图形结合在一起可以创建更复杂的三维结构。

在CAD中，你可以使用集合工具将多个图形组合在一起，以创建你想要的三维结构。

例如，你可以将两个二维圆相交，然后通过拉伸工具将其转换为圆柱。

6. 使用调整工具：调整工具在CAD中也是非常重要的。

它可以帮助你修改和调整三维模型的大小、形状和位置。

通过选择要调整的三维模型并指定调整参数，你可以根据需要对其进行微调。

7. 应用材质和纹理：通过为三维模型应用材质和纹理，你可以使其更加逼真。

在CAD中，你可以选择各种材质和纹理，如金属、木材、塑料等，并将其应用于模型的不同部分。

这将增加模型的真实感并使其更具视觉效果。

CAD绘制2D到3D转换的方法CAD（Computer-Aided Design）是一种广泛应用的设计软件，它可以帮助用户进行二维和三维设计。

在CAD中，从2D到3D的转换是非常常见的需求，本文将介绍一些CAD中常用的绘制2D到3D转换的方法。

1. 使用拉伸命令在CAD中，拉伸命令可以将2D图形拉伸成3D。

首先，绘制一个2D图形，并确保图形是封闭的。

然后，选择拉伸命令，并指定拉伸的距离或高度。

CAD会自动将2D图形拉伸为3D物体。

2. 使用挤出命令挤出命令是CAD中另一个常用的2D到3D转换方法。

它可以将一个或多个2D图形沿指定方向挤出，形成一个3D物体。

首先，绘制一个2D图形，然后选择挤出命令。

指定挤出的方向和距离，CAD会自动将2D图形挤出为3D物体。

3. 使用旋转命令旋转命令可以将2D图形绕指定轴旋转一定角度，从而将其转换为3D物体。

首先，绘制一个2D图形，然后选择旋转命令。

指定旋转轴和旋转角度，CAD会将2D图形旋转为3D物体。

4. 使用自动CAD工具除了手动绘制和转换2D到3D之外，CAD软件还提供了许多自动化工具，可以帮助用户快速完成转换。

例如，自动CAD工具中的「二维到三维」命令可以将多个2D图形自动转换为3D物体。

用户只需选择需要转换的2D图形，选择合适的转换选项，CAD会自动将其转换为3D物体。

5. 使用CAD插件如果CAD软件本身的功能不足以满足您的需求，您还可以考虑使用第三方CAD插件。

这些插件通常提供更高级的功能和工具，可以帮助用户更轻松地绘制和转换2D到3D。

选择适合自己需求的CAD插件，并按照插件提供的指导进行操作，即可完成2D到3D的转换。

在使用CAD软件进行2D到3D转换时，还有一些注意事项需要考虑。

首先，确保2D图形的准确性和封闭性，否则可能无法成功转换为3D物体。

其次，根据实际需要选择合适的转换方法和工具，以便获得满意的结果。

最后，随时保存您的工作，以防止意外情况的发生。

CAD二维图形转换为三维模型的技巧在工程设计和建模领域，CAD软件被广泛应用于二维图形和三维模型的创建和编辑。

然而，有时候我们可能需要将已有的二维图形转换为三维模型，以便更好地展示设计理念和进行进一步的分析。

本文将介绍一些CAD软件中将二维图形转换为三维模型的技巧，希望能够对读者在实际应用中有所帮助。

1. 识别关键点和线段无论是从手绘图或者其他CAD文件中进行二维图形到三维模型的转换，首先要进行的是识别关键点和线段。

关键点是指图形中的主要特征点，它们将成为将二维图形转化为三维模型时的重要参考点。

而线段则是属性值，在三维空间中可以用来确定物体的形状和方向。

2. 设定高度和深度二维图形只有长度和宽度这两个维度，而三维模型则具有长度、宽度和高度这三个维度。

因此，在转换过程中，我们需要设定模型的高度和深度。

可以根据设计需求，通过衡量原始二维图形的尺寸和比例来设置高度和深度。

3. 使用拉伸和旋转工具CAD软件通常提供了拉伸（Extrude）和旋转（Rotate）这两个工具，可以用来将二维图形转换为三维模型。

拉伸工具可以将二维图形的平面形状延伸到设定的高度，而旋转工具可以将二维图形旋转成立体的形状。

根据需要，可以分别使用这两个工具来转换图形。

4. 使用曲面工具有些情况下，二维图形无法通过简单的拉伸和旋转工具转换为准确的三维模型，此时我们可以使用CAD软件提供的曲面工具来进行处理。

曲面工具可以通过插值和平滑操作，将曲线或曲面形状转换为三维实体模型。

5. 细化和调整转换完二维图形后，可能需要对生成的三维模型进行一些细化和调整。

例如，可以对模型的边缘进行倒角、圆角处理，使其更加符合设计要求。

此外，还可以调整模型的比例、旋转和平移，以达到更好的效果。

6. 网格和材质设置在完成三维模型的转换后，我们还可以对模型进行一些网格和材质的设置，以增加模型的真实感和美观度。

可以通过设置网格的细分度来增加模型的表面精细度，选择合适的材质和纹理来增加模型的质感。

将CAD图纸转换为SolidWorks三维模型详解传统的机械绘图，是想象出零部件的立体形状，然后对立体模型从各个方向上投影，生成各投影面上的二维视图，加以标注尺寸等注释，生成基本的二维的图纸。

如下图。

但是二维图纸的缺点也是明显的，就是略复杂点的就显得不直观，需要人为的正确想象。

如果有三维的数模展现，并且能旋转、缩放，就更加直观易懂了。

现在有了三维CAD软件SolidWorks的辅助，实现2D—3D转换，生成一般的三维数模是比较简单的事。

对于从AutoCAD到三维软件过渡的设计者来说，SolidWorks的这个功能容易上手，可以帮助你轻松完成从AutoCAD到三维CAD软件的跨越。

○SolidWorks简介SolidWorks是功能强大、易学易用和高效创新的三维CAD系统，可进行机械设计、零件设计、模具设计、装配体和工程图设计、消费品设计等。

SolidWorks公司成立于1993年，1995年推出了第一版SolidWorks95。

1997年SolidWorks公司被达索收购(也就是CATIA母公司)。

SolidWorks公司致力于将大家认为复杂、高级的3D CAD应用简易化、平民化，使绝大部分工程师都能快捷上手。

SW公司100%投入于3D CAD的研究、根据客户需求提供强有力的技术创新、为工程师整合全面的辅助系统(CAE 等)。

公司目标是成为机械设计领域中的三维标准。

从2D-3D的跨越可谓是传统机械绘图的逆向过程（类似图1，但是由投影视图生成立体模型）。

输入的2D草图可以是AutoCAD的DWG格式图纸，也可是SolidWorks工程图，或者是SolidWorks的草图。

本文讨论如何从AutoCAD的图纸输入到SolidWorks中实现2D—3D的转换。

原理：很多三维CAD/CAM软件的立体模型的建立，是直接或间接的以草绘（或者称草图）为基础的，这点尤以PRO/E为甚。

而三维软件的草绘（草图），与AutoCAD等的二维绘图大同小异（不过不同的就是前者有了参数化的技术）。
