折弯机最小折弯尺寸是多少
就是说折弯尺寸最小可以折多少，折弯机凹模到靠模的最小尺寸，以前没注意，到现在还不知道
那个槽宽是多少，是根据设备型号还是根据板材厚度?或者是通用的，有没有个标准啊，或者能给我详细的资料
折弯下模V槽的一半加0.5
V槽称呼通常以“槽宽数值+V” 形式表示。

例如当V槽宽度为5mm,则此V槽称为“5V
一般有4V,8V,10V,12V，,一般是根据板材的厚度来选择的
折床使用的下模V槽宽度通常为5倍的料厚(5T),如果使用5T-1V则折弯系数也要相应加大, 如果使用5T+1V则折弯系数也要相应减小.
最小可以折多少你是指板宽、还是单边尺寸？如是板宽只要你调节好了合适的间隙，再小都行；要是单边尺寸你要看槽口了。

至于模具设计尺寸主要是根据槽口所承受的压力来决定的，只要强度够就可适当放小的，以方便正反折小边。

最小的折弯尺寸是需要根据V槽的大小及板厚来确定,如果折弯U形就要考虑折刀了,V槽的宽度根据板厚来确定,3.0板以下为板厚的4-6倍,3.0以上的为板厚的8-10倍,这个也是根据经验来选择V槽的,
你这个问题说实在话有点笼统，没有个绝对的标准，如果按正常折弯的话，就是V槽一半加上所用材料的半个系数为最小，当然我们一般V槽都选五倍料厚了，如果通过偏心，压线在折弯，小V折大角度再用大V加压的话就完全可以折小于V槽一半的尺寸，如果压的后定规的话可以用垫片辅助靠位，具体尺寸和机器没关，之和板厚下模有关，当然，上模如果是大于0.5的圆弧刀就也有关，选V槽一般是五倍的料厚，有的公司选4—6倍料厚也可以折。

倍数愈小这后尺寸就回小，反之则会大
双缸折弯机
性能与特点：
性能与特点：
★全钢焊接结构，振动消除应力，机器强度好，刚性好。

液压上传动，平稳可靠。

★机械档块，扭轴同步，精度高。

★后挡料距离、上滑块行程电动调解，手动微调，数字显示。

★上模配有挠度补偿结构，250吨和长度4000mm以上机床可采用下挠度补偿结构。

三缸折弯机
折弯机模具材料:Cr12Mo1v1、42CrMo、T10a
淬火硬化:HRC:52°-60°
±公差:.002
其它服务:数控折弯模具磨削、修磨、维修等
标准长度：835mm、800mm、550mm（标准数控折弯机模具产品现货供应，非标折弯机模具规格可根据客户提供的图纸要求定制加工及生产。

）
数控折弯刀具分段，常规分段规格如下:
模具分段1
数控折弯上模：100(左)、10、15、20、40、50、200、300、100（右）=835mm
数控折弯下模：10、15、20、40、50、100、200、400=835mm
模具分段2
数控折弯上模：100(左)、10、15、20、40、50、165、300、100（右）=800mm
适用于：进口L.V.D数控折弯机、（天田）AMADA数控折弯机、TRUMPF、FINN-POWER 等数控折弯机床及国产数控折弯机用模具.产品有数控折弯机段差模,弯机同心下模、折弯机上模、折弯机下模、数控折弯机复合成型模等。

六缸折弯机
该机床采用液压传动，滑块驱动采用三只油缸，安装在前后两立板之间。

整机钢性好，上模配有扰度补偿机构。

下模工作台的中部配有三只扰度补偿油缸，进一步提高了工作精度。

合集下载

折弯机加工范围范文

折弯机加工范围范文

折弯机加工范围范文折弯机是金属加工中常用到的一种设备，用于对金属板材进行弯曲加工。

折弯机的加工范围取决于其型号和功能。

下面将介绍一些常见的折弯机加工范围。

1.折弯机的加工厚度范围：折弯机的加工厚度范围是指它能够加工的金属板材的最大厚度和最小厚度。

常见的折弯机能够加工的金属板材厚度范围通常为0.5mm至10mm。

对于特殊需求的用户，也可以定制加工厚度范围更大的折弯机。

2.折弯机的加工长度范围：折弯机的加工长度范围是指它能够加工的金属板材的最大长度和最小长度。

常见的折弯机能够加工的金属板材长度范围通常为2500mm至6000mm。

对于需要较长长度加工的用户，也可以定制加工长度更大的折弯机。

3.折弯机的加工角度范围：折弯机的加工角度范围是指它能够实现的最小和最大弯曲角度。

常见的折弯机能够实现的加工角度范围通常为0度至180度。

一些高精度的折弯机还可以实现更小角度范围内的加工。

4.折弯机的加工精度范围：折弯机的加工精度范围是指它能够达到的加工精度水平。

常见的折弯机的加工精度范围可以达到0.1mm至0.3mm。

对于需要更高精度加工的用户，也可以选择加工精度更高的折弯机。

5.折弯机的加工形状范围：折弯机的加工形状范围是指它能够实现的不同形状的弯曲加工。

常见的折弯机可以实现的加工形状范围包括V型、U型、Z型、L型等不同形状的弯曲。

通过更换不同的模具和工装，折弯机可以实现更多不同的加工形状。

在实际使用中，用户可以根据自己的具体需求选择适合的折弯机型号和功能。

不同的折弯机具有不同的加工范围，根据加工材料的厚度、长度、加工角度、加工精度以及加工形状的要求来选择合适的折弯机。

柔性折弯机

柔性折弯机

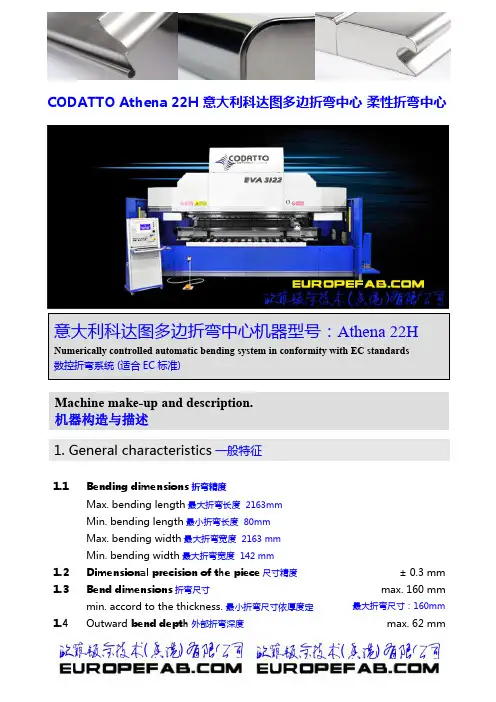

CODATTO Athena 22H 意大利科达图多边折弯中心柔性折弯中心1.General characteristics 一般特征1.1Bending dimensions 折弯精度Max.bending length 最大折弯长度2163mmMin.bending length 最小折弯长度80mmMax.bending width 最大折弯宽度2163mmMin.bending width 最大折弯宽度142mm1.2Dimensional precision of the piece 尺寸精度±0.3mm 1.3Bend dimensions 折弯尺寸min.accord to the thickness.最小折弯尺寸依厚度定max.160mm 最大折弯尺寸：160mm 1.4Outward bend depth 外部折弯深度max.62mmMachine make-up and description.机器构造与描述()()2.Base machine description 基本机器描述2.1Self-bearing structure made by heavy carpentry ;an oscillatingBending unit,which supports the bending blades,able to execute the downwards and upwards programmed bends.自身承载结构由重型木器建造；该机型属于来回重复操作的折弯单元，支持折弯刀具，能够实现向上和向下的折弯编程工序The motion of the blades is constantly parallel to the lower and upperblank-holders,and it is generated by a patented hydro-mechanical system.折弯刀具的运动是使上面的和下面的压刀保持器进行连续不断的水平性运动，是由一个专利的液压机械系统来实现的2.2Lower bending blade LI90to perform positive bends up to 90°or 135°with two steps.下面的折弯刀具LI90促使正面折弯角度达到90或135度，2步就可实现1.5Inward bend depth 精度内部折弯深度max.52mm 1.6Bend diagonal 折弯斜线max.168mm 1.7Sheet metal thickness 钣金件产品厚度min.0,5mm 1.8Sheet metal thickness with σR 400N/mm²折弯精度钣金件产品厚度(σR 400N/mm²情况下)max 3,0mm 1.9Sheet metal thickness with σR 700N/mm²折弯精度钣金件产品厚度(σR 700N/mm²情况下)max 2,2mm 1.10Bending angle with LI 90and/or LS 90折弯弧度(LI90和/或者LS90)0°±90°0°±135°with two steps 1.11Blank-holder power 压刀保持器功率49ton 1.12Installed/averagely absorbed power 安装平均可使用功率34/13KW 1.13Approximate weight 大概的重量21,000kg 1.14Colours 颜色固定装置：蓝色(型号RAL 5015)(右边的英文翻译)移动装置：灰色(型号RAL 7035)安全装置：蓝色(型号RAL 5015)1.15Self-bearing structure which doesn ’t needfoundations with a floor capacity of 6.500kg.自身承载结构(不需要基座)拥有6500kg 的地面压力()()2.3Upper bending blade LS90to perform negative bends up to90°or135°with two steps.上面的折弯刀具LS90促使负面折弯角度达到90或135度，2步就可实现2.4Adjustable references points on Y axis(RRY):they are installed on twosliding carriages inside the blank-holder unit and they can be individually adjusted by N.C.with references points positioned from2mm to54mm or from12mm to64mm faraway from the banding line.Furthermore a special electric device on the reference points ensures the control of the proper sheet-metal alignment.可调节的参考点再Y轴上(RRY)：他们被安装在2个侧面的箱体里面，在压刀保持器装置里面，参考点从2毫米到54毫米或者末端的捆绑线区域从12毫米到64毫米，它们可以由数控系统进行独立单个的调整。

钣金折弯极限尺寸计算公式

钣金折弯极限尺寸计算公式

钣金折弯极限尺寸计算公式
L折最小折边尺寸为公式（1）（如下图）：
★Lmin =（V/2）+ 2 + t (1)
★不同材料厚度的最小折边尺寸Lmin（见下表）
2最小Z型折边中间高度（如下图）
★Z型折边中间高度受V型槽中心到下模边距离影响
最小折边高度为公式（2）：Hmin =（V/2）+ 2.5+ 2t (2)
★不同材料厚度的最小Z型折边中间高度Hmin见下表
3最大Z型折边反边尺寸
★3.1最大Z型折边反边尺寸（如下图），
通常的开关柜左门为Z型折边，其反边尺寸受下模及模座高度影响，最大反边高度为公式（3）：Lmax = 59 + t (3)
★3.2当Z型折边中间高度小于30时，不同材料厚度的Z型折边最大反边尺寸见表7，当Z型折边中间高度较大时，受折弯机下模座不同部位影响，其反边最大尺寸应现场确定。

4U型折边
★4.1（如下图）
受机床及模具影响，U型折边宽度H1不能太小，高度H2不能太大；当H2满足表5的最小折边尺寸时，H1最小值公式为（4）：H1 = 12 + 2t (4)
★4.1.1H1的数值见下表
★4.1.2当H1值较大时，应满足：H2 ＜ H1- 35 。

4.2四面折边最大高度H
★受模具影响四面折边最大高度Hmax ＜ 175（如下图）。

钣金工艺分析及技术应用。

折弯工作吨位

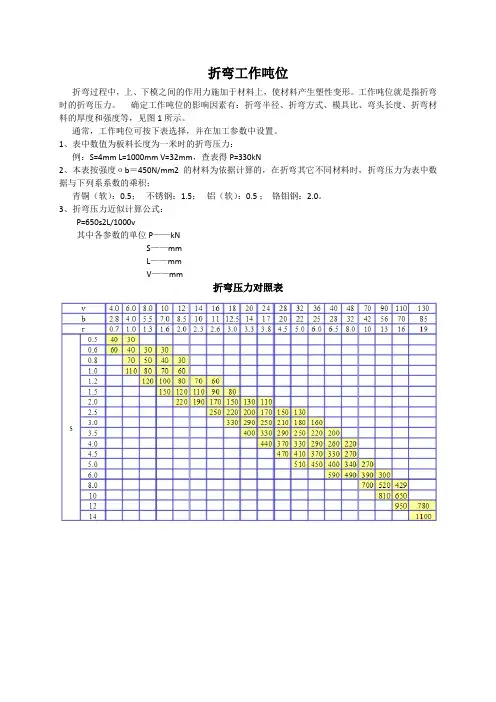

折弯工作吨位

折弯工作吨位折弯过程中，上、下模之间的作用力施加于材料上，使材料产生塑性变形。

工作吨位就是指折弯时的折弯压力。

确定工作吨位的影响因素有：折弯半径、折弯方式、模具比、弯头长度、折弯材料的厚度和强度等，见图1所示。

通常，工作吨位可按下表选择，并在加工参数中设置。

1、表中数值为板料长度为一米时的折弯压力：例：S=4mm L=1000mm V=32mm，查表得 P=330kN2、本表按强度σb＝450N/mm2的材料为依据计算的，在折弯其它不同材料时，折弯压力为表中数据与下列系系数的乘积；青铜（软）：0.5；不锈钢：1.5；铝（软）：0.5 ；铬钼钢：2.0。

3、折弯压力近似计算公式：P=650s2L/1000v其中各参数的单位 P——kNS——mmL——mmV——mm折弯压力对照表这是我在一家钣金加工厂的经验值,但是如果开模具的话，其折弯边最小值还可以更小（所用的数控折弯机型号为AMADA-RG-100（NC9）。

最小折弯边尺寸：最小折弯边尺寸：（1）单折边：料厚T<=0.8 Lmin=3.5T=1.0 Lmin=4.5T=1.2 Lmin=5.0T=1.5 Lmin=6.0T=2.0 Lmin=7.5（2）Z折边料厚T<=0.8 Lmin1=4.5 Lmin2=3.5T=1.0 Lmin1=6.0 Lmin2=4.5T=1.2 Lmin1=6.5 Lmin2=5.0T=1.5 Lmin1=7.5 Lmin2=6.0T=2.0 Lmin1=10.0 Lmin2=7.5当折弯边太小时的一种处理方法！液压折弯机有关知识1、工件和吨位第一个值得考虑的重要事项是您要生产的零件，要点是购买一台能够完成加工任务而工作台最短、吨数最小的机器。

仔细考虑材料牌号以及最大加工厚度和长度。

如果大部分工作是厚度16 gauge、最大长度10英尺的低碳钢，那么自由弯曲力不必大于50吨。

不过，若是从事大量的有底凹模成形，也许应该考虑一台150吨位的机床。
