电器学复习（第四章---第八章）课堂笔记及练习题主题：复习（第四章---第八章）学习时间： 2017年1月30日--2月5日内容：一、复习要点【第四章】低压控制电器1、主令电器主令电器：是用来接通和分断控制电路以发布命令、或催生产过程控制的开关电器。
包括按钮、行程开关、主令控制器、接近开关。
2、控制继电器影响电磁式继电器性能的主要参数：整定值、返回系数、动作时间、功率消耗。
3、低压接触器接触器：用于远距离频繁地接通和分断交直流主电路和大容量控制电路的电器。
机械寿命:以其在需要维修或更换机械零件前所能承受的无载操作循环次数来表示。
电寿命：在一定的使用条件下，无需修理或鞥换零件的负载操作次数来表示。
（1）如何提高接触器的电寿命？①尽量减小弹跳；②良好地吸反力配合；③加缓冲装置，吸收动能。
（2）如何提高接触器的机械寿命？①适当增大铁芯面积，减小碰撞应力；②铁芯表面进行硬化处理；③合理地选择运动副，降低摩擦。
④低压电动机启动器。
（3）起动器的选用①根据电网容量和被控电动机的功率选择起动方式；②根据负载的性质与对起动的要求选择起动方式；③根据起动器不同的起动特性来选择起动器；④选用时还应考虑起动器与短路保护电器件的协调配合。
【第五章】配电电器1、刀开关与负荷开关刀开关是一种手动电器，它的转换方式是单投的，若为双投的则称为刀形转换开关。
简单的刀开关主要用在负载切除以后隔离电源以确保检修人员的安全。
刀开关和熔断器组合分为熔断器式刀开关（俗称刀熔开关）、熔断器式隔离开关（作为检修保护，形成断口，但是不能用来分断电流）和负荷开关。
负荷开关有封闭式和开启式的。
2、低压熔断器熔断器的主要部件有：熔体、载熔件、熔断器底座、填料、绝缘管及导电触头。
它串接于被保护的线路中，当线路发生过载或短路时，线路电流增大，熔体发热，一旦熔体的温度高于其熔点，它即将熔断并分断电路，已达到保护线路的目的。
3、低压断路器普通万能式低压断路器触头系统：主触头、辅助触头、弧触头，在电路中它们是并联的。

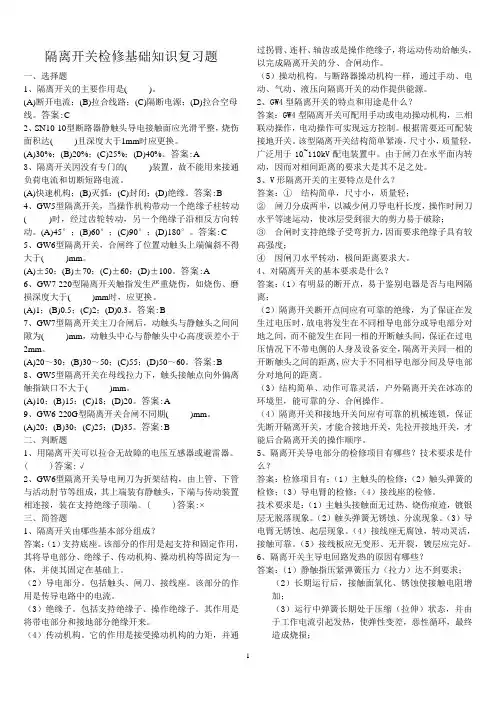

隔离开关检修基础知识复习题一、选择题1、隔离开关的主要作用是( )。
(A)断开电流；(B)拉合线路；(C)隔断电源；(D)拉合空母线。
答案:C2、SN10-10型断路器静触头导电接触面应光滑平整，烧伤面积达( )且深度大于1mm时应更换。
(A)30%；(B)20%；(C)25%；(D)40%。
答案:A3、隔离开关因没有专门的( )装置，故不能用来接通负荷电流和切断短路电流。
(A)快速机构；(B)灭弧；(C)封闭；(D)绝缘。
答案:B4、GW5型隔离开关，当操作机构带动一个绝缘子柱转动( )时，经过齿轮转动，另一个绝缘子沿相反方向转动。
(A)45°；(B)60°；(C)90°；(D)180°。
答案:C5、GW6型隔离开关，合闸终了位置动触头上端偏斜不得大于( )mm。
(A)±50；(B)±70；(C)±60；(D)±100。
答案:A6、GW7-220型隔离开关触指发生严重烧伤，如烧伤、磨损深度大于( )mm时，应更换。
(A)1；(B)0.5；(C)2；(D)0.3。
答案:B7、GW7型隔离开关主刀合闸后，动触头与静触头之间间隙为( )mm，动触头中心与静触头中心高度误差小于2mm。
(A)20～30；(B)30～50；(C)55；(D)50～60。
答案:B8、GW5型隔离开关在母线拉力下，触头接触点向外偏离触指缺口不大于( )mm。
(A)10；(B)15；(C)18；(D)20。
答案:A9、GW6-220G型隔离开关合闸不同期( )mm。
(A)20；(B)30；(C)25；(D)35。
答案:B二、判断题1、用隔离开关可以拉合无故障的电压互感器或避雷器。
( )答案:√2、GW6型隔离开关导电闸刀为折架结构，由上管、下管与活动肘节等组成，其上端装有静触头，下端与传动装置相连接，装在支持绝缘子顶端。
( )答案:×三、简答题1、隔离开关由哪些基本部分组成？答案：（1）支持底座。

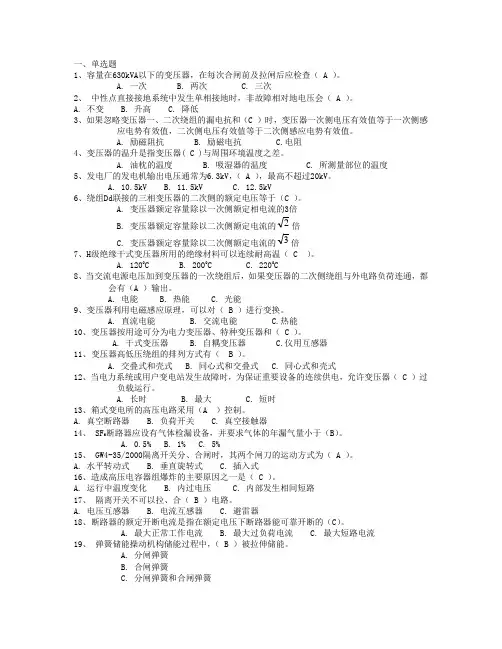

一、单选题1、容量在630kVA以下的变压器，在每次合闸前及拉闸后应检查（ A ）。
A. 一次B. 两次C. 三次2、中性点直接接地系统中发生单相接地时，非故障相对地电压会（ A ）。
A. 不变B. 升高C. 降低3、如果忽略变压器一、二次绕组的漏电抗和（C ）时，变压器一次侧电压有效值等于一次侧感应电势有效值，二次侧电压有效值等于二次侧感应电势有效值。
A. 励磁阻抗B. 励磁电抗C.电阻4、变压器的温升是指变压器( C )与周围环境温度之差。
A. 油枕的温度B. 吸湿器的温度C. 所测量部位的温度5、发电厂的发电机输出电压通常为6.3kV，（ A ），最高不超过20kV。
A. 10.5kVB. 11.5kVC. 12.5kV6、绕组Dd联接的三相变压器的二次侧的额定电压等于（C ）。
A. 变压器额定容量除以一次侧额定相电流的3倍B. 变压器额定容量除以二次侧额定电流的2倍C. 变压器额定容量除以二次侧额定电流的3倍7、H级绝缘干式变压器所用的绝缘材料可以连续耐高温（ C ）。
A. 1200CB. 2000CC. 2200C8、当交流电源电压加到变压器的一次绕组后，如果变压器的二次侧绕组与外电路负荷连通，都会有（A ）输出。
A. 电能B. 热能C. 光能9、变压器利用电磁感应原理，可以对（ B ）进行变换。
A. 直流电能B. 交流电能C.热能10、变压器按用途可分为电力变压器、特种变压器和（ C ）。
A. 干式变压器B. 自耦变压器C.仪用互感器11、变压器高低压绕组的排列方式有（ B ）。
A. 交叠式和壳式B. 同心式和交叠式C. 同心式和壳式12、当电力系统或用户变电站发生故障时，为保证重要设备的连续供电，允许变压器（ C ）过负载运行。
A. 长时B. 最大C. 短时13、箱式变电所的高压电路采用（A ）控制。
A. 真空断路器B. 负荷开关C. 真空接触器断路器应设有气体检漏设备，并要求气体的年漏气量小于（B）。
第八章高压电气设备运行维护安全知识一、判断题1.防带负荷操作隔离开关；防带接地线或接地隔离开关合闸；防带电挂接地线或合上接地隔离开关等属于高压开关柜的“五防”的功能。
( √)2.跌开式熔断器除有过电流保护功能外，还可用来接通和分断空载架空线路、空载变压器和小负荷电流。
( √)3.跌开式熔断器拉闸的顺序与合闸的顺序相同。
( ×)解读：拉闸顺序为先拉断中相，再拉背风的边相，最后拉迎风的边相。
合闸时顺序相反，先合迎风边相，再合背风边相，最后合中相。
4.跌开式熔断器的安装应保证熔丝管与垂线有25°±2°的夹角。
( √)5.户外跌开式熔断器带电部分至地面的距离不应小于3m。
( ×)解读：户外熔断器应安装在离地面垂直距离不小于4m的横担或构架上。
6.高压隔离开关不能用来切断短路电流，但在合闸状态能可靠地通过负荷电流和短路电流。
( √)7.隔离开关主要用来隔断电源，不能用来操作电压互感器。
( ×)解读：高压隔离开关的作用：（1）隔离电源；（2）倒换线路或母线；（3）关合与开断小电流电路（如电压互感器、避雷器、直接与母线相连的电容、电容电流不超过5A的空载电力线路、激磁电流不超过2A的空载变压器）。
8.发现单相接地故障且查明接地点以后，可以使用隔离开关断开接地点。
( ×)解读：禁止用隔离开关进行下列操作：系统发生一相接地时，用隔离开关断开故障点的接地电流。
9.操作隔离开关过程中，如合闸时发生电弧，应立即拉开，恢复原状。
( ×)解读：如合闸时发生电弧，即使合入接地或短路回路也不得再拉开。
10.隔离开关不允许带负荷合闸，如已发生误合闸，则不得再立即拉开。
( √)11.隔离开关与断路器之间的联锁，应保证断路器在合闸位置时，不能拉开隔离开关。
( √)12.完成高压线路停电后的线路开关应有明显可见的断开点。
( √)13.高压负荷开关的分断能力与高压熔断器的分断能力基本相同。
