《数字图像处理》实验指导书数字图象处理实验的目的不仅是让学生通过用MATLAB等高级语言编写数字图像处理的一些基本算法程序，巩固和掌握图像处理技术的理论、方法和基本技能，提高实际动手能力，而且通过综合实习，让学生能探讨和应用数字图像处理技术去解决一些实际问题。
为学生进一步学习和应用数字图像技术解决实际问题奠定基础。
实验一、数字图像获取 (2)实验二、图像的傅立叶变换 (5)实验三、图像直方图增强 (7)实验四数字图像空间域平滑 (11)实验五数字图像锐化 (14)实验六、图像压缩 (17)实验七图像融合 (21)实验八图像分割 (23)实验一、数字图像获取一、实验目的1掌握使用扫描仪等数字化设备以及计算机获取数字图像的方法；2修改图像的存储格式。
二、实验原理用扫描仪获取图像也是图像的数字化过程的方法之一。
扫描仪按种类可以分为手持扫描仪，台式扫描仪和滚筒式扫描仪（鼓形扫描仪）。
扫描仪的主要性能指标有x、y方向的分辨率、色彩分辨率（色彩位数）、扫描幅面和接口方式等。
各类扫描仪都标明了它的光学分辨率和最大分辨率。
分辨率的单位是dpi，dpi 是英文Dot Per Inch的缩写，意思是每英寸的像素点数。
扫描仪工作时，首先由光源将光线照在欲输入的图稿上，产生表示图像特征的反射光（反射稿）或透射光（透射稿）。
光学系统采集这些光线，将其聚焦在CCD上，由CCD将光信号转换为电信号，然后由电路部分对这些信号进行A/D转换及处理，产生对应的数字信号输送给计算机。
当机械传动机构在控制电路的控制下，带动装有光学系统和CCD的扫描头与图稿进行相对运动，将图稿全部扫描一遍，一幅完整的图像就输入到计算机中去了。
图1.1扫描仪的工作原理扫描仪扫描图像的步骤是:首先将欲扫描的原稿正面朝下铺在扫描仪的玻璃板上，原稿可以是文字稿件或者图纸照片；然后启动扫描仪驱动程序后，安装在扫描仪内部的可移动光源开始扫描原稿。
为了均匀照亮稿件，扫描仪光源为长条形，并沿y方向扫过整个原稿；照射到原稿上的光线经反射后穿过一个很窄的缝隙，形成沿x方向的光带，又经过一组反光镜，由光学透镜聚焦并进入分光镜，经过棱镜和红绿蓝三色滤色镜得到的RGB三条彩色光带分别照到各自的CCD上，CCD将RGB光带转变为模拟电子信号，此信号又被A/D变换器转变为数字电子信号。
杭州电子科技大学课程名称：作业名称：指导教师：学生姓名：学生学号：一．题目要求与难点1.题目要求从下面的彩色图像中分割出珍珠并且检测出边缘。
如图1-1。
图.1-12.任务难点●珍珠颜色和大小不一致●珍珠上有许多光斑，影响检测●有些珍珠的颜色与背景颜色十分相近，不容易辨别●有些珍珠不完整，只在图片中显示一部分二．实现过程1.主要过程读入图像灰度化处理直方图均衡化Canny算子边缘检测Hough变换检测圆结果2.详细过程（1）灰度化处理现读入图像，将彩色的图像灰度化后进行预处理，将彩色图像的R，G，B三个通道转换为只有一个通道，便于图像的处理。
并且经过二值化处理后图像的计算也大大减少，也便于存储。
（2）直方图均衡化处理直方图均衡化是图像处理领域中利用图像直方图对对比度进行调整的方法。
这种方法通常用来增加许多图像的局部对比度，尤其是当图像的有用数据的对比度相当接近的时候。
通过这种方法，亮度可以更好地在直方图上分布。
这样就可以用于增强局部的对比度而不影响整体的对比度，直方图均衡化通过有效地扩展常用的亮度来实现这种功能。
图2-1 原图像的直方图图2-2 均衡化后的直方图（3）边缘检测图像边缘检测大幅度地减少了数据量，并且剔除了可以认为不相关的信息，保留了图像重要的结构属性。
有许多方法用于边缘检测，它们的绝大部分可以划分为两类：基于查找一类和基于零穿越的一类。
基于查找的方法通过寻找图像一阶导数中的最大和最小值来检测边界，通常是将边界定位在梯度最大的方向。
基于零穿越的方法通过寻找图像二阶导数零穿越来寻找边界，通常是Laplace过零点或者非线性差分表示的过零点。
Sobel边缘检测算法比较简，实际应用中效率比canny边缘检测效率要高，但是边缘不如Canny检测的准确，但是很多实际应用的场合，sobel边缘却是首选，尤其是对效率要求较高，而对细纹理不太关心的时候。
Canny边缘检测算法一直是边缘检测的经典算法。
《数字图像处理实验报告》实验一图像的增强一.实验目的1.熟悉图像在MATLAB下的读写、输出；2.熟悉直方图；3.熟悉图像的线性指数等；4.熟悉图像的算术运算和几何变换。
二.实验仪器计算机、MATLAB软件三.实验原理图像增强是指根据特定的需要突出图像中的重要信息，同时减弱或去除不需要的信息。
从不同的途径获取的图像，通过进行适当的增强处理，可以将原本模糊不清甚至根本无法分辨的原始图像处理成清晰的富含大量有用信息的可使用图像。
其基本原理是：对一幅图像的灰度直方图，经过一定的变换之后，使其成为均匀或基本均匀的，即使得分布在每一个灰度等级上的像素个数．f=H等或基本相等。
此方法是典刑的图像空间域技术处理，但是由于灰度直方图只是近似的概率密度函数，因此，当用离散的灰度等级做变换时，很难得到完全平坦均匀的结果。
频率域增强技术频率域增强是首先将图像从空间与变换到频域，然后进行各种各样的处理，再将所得到的结果进行反变换，从而达到图像处理的目的。
常用的变换方法有傅里叶变换、DCT变换、沃尔什-哈达玛变换、小波变换等。
假定原图像为f(x，y)，经傅立叶变换为F(u，v)。
频率域增强就是选择合适的滤波器H(u,v)对F(u,v)的频谱成分进行处理，然后经逆傅立叶变换得到增强的图像。
四.实验内容及步骤1.图像在MATLAB下的读写、输出；实验过程：>> I = imread('F:\image\');figure;imshow(I);title('Original Image');text(size(I,2),size(I,1)+15, ...'', ...'FontSize',7,'HorizontalAlignment','right');Warning: Image is too big to fit on screen; displaying at 25% > In imuitools\private\initSize at 86In imshow at 1962.给定函数的累积直方图。
胡学龙、许开宇编著《数字图像处理》思考题与习题参考答案第1 章概述1。
1 连续图像和数字图像如何相互转换？答：数字图像将图像看成是许多大小相同、形状一致的像素组成。
这样，数字图像可以用二维矩阵表示.将自然界的图像通过光学系统成像并由电子器件或系统转化为模拟图像（连续图像）信号,再由模拟/数字转化器(ADC）得到原始的数字图像信号。
图像的数字化包括离散和量化两个主要步骤。
在空间将连续坐标过程称为离散化，而进一步将图像的幅度值(可能是灰度或色彩）整数化的过程称为量化。
1。
2 采用数字图像处理有何优点？答：数字图像处理与光学等模拟方式相比具有以下鲜明的特点：1．具有数字信号处理技术共有的特点。
（1)处理精度高。
（2）重现性能好.（3）灵活性高。
2．数字图像处理后的图像是供人观察和评价的，也可能作为机器视觉的预处理结果.3．数字图像处理技术适用面宽。
4．数字图像处理技术综合性强。
1。
3 数字图像处理主要包括哪些研究内容？答：图像处理的任务是将客观世界的景象进行获取并转化为数字图像、进行增强、变换、编码、恢复、重建、编码和压缩、分割等处理，它将一幅图像转化为另一幅具有新的意义的图像。
1.4 讨论数字图像处理系统的组成.列举你熟悉的图像处理系统并分析它们的组成和功能。
答:如图1.8，数字图像处理系统是应用计算机或专用数字设备对图像信息进行处理的信息系统.图像处理系统包括图像处理硬件和图像处理软件。
图像处理硬件主要由图像输入设备、图像运算处理设备（微计算机）、图像存储器、图像输出设备等组成。
软件系统包括操作系统、控制软件及应用软件等。
图1。
8 数字图像处理系统结构图11。
5 常见的数字图像处理开发工具有哪些？各有什么特点?答．目前图像处理系统开发的主流工具为 Visual C++（面向对象可视化集成工具）和 MATLAB 的图像处理工具箱（Image Processing Tool box)。
两种开发工具各有所长且有相互间的软件接口。
C语⾔数字图像处理之直⽅图均衡化本⽂实例为⼤家分享了C语⾔直⽅图均衡化的具体代码，供⼤家参考，具体内容如下原理直⽅图均衡化(Histogram Equalization) ⼜称直⽅图平坦化,实质上是对图像进⾏⾮线性拉伸,重新分配图像象元值,使⼀定灰度范围内象元值的数量⼤致相等。
这样,原来直⽅图中间的峰顶部分对⽐度得到增强,⽽两侧的⾕底部分对⽐度降低,输出图像的直⽅图是⼀个较平的分段直⽅图:如果输出数据分段值较⼩的话,会产⽣粗略分类的视觉效果。
直⽅图是表⽰数字图像中每⼀灰度出现频率的统计关系。
直⽅图能给出图像灰度范围、每个灰度的频度和灰度的分布、整幅图像的平均明暗和对⽐度等概貌性描述。
灰度直⽅图是灰度级的函数, 反映的是图像中具有该灰度级像素的个数, 其横坐标是灰度级r, 纵坐标是该灰度级出现的频率( 即像素的个数) pr( r) , 整个坐标系描述的是图像灰度级的分布情况, 由此可以看出图像的灰度分布特性, 即若⼤部分像素集中在低灰度区域, 图像呈现暗的特性; 若像素集中在⾼灰度区域, 图像呈现亮的特性。
灰度数字图像是每个像素只有⼀个采样颜⾊的图像。
这类图像通常显⽰为从最暗⿊⾊到最亮的⽩⾊的灰度。
灰度图像与⿊⽩图像不同，在计算机图像领域中⿊⽩图像只有⿊⽩实现流程：1）统计每个灰度级像素点的个数2）计算灰度分布密度3）计算累计直⽅图分布4）累计分布取整，保存计算出来的灰度映射关系处理图⽚规格800*600 8位灰度单通道原图直⽅图均衡化分析：本次实验中，我故意把原图调暗，进⾏直⽅图均衡化后可以明显感受到整幅图像亮度增⼤了，⽽且某些细节⽅⾯更加突出。
出现问题最初进⾏直⽅图均衡化时，输出结果如下：经分析，是没有对数组初始化置零导致的。
Hist数组是进⾏⼀个统计像素点个数的数组，最初倘若不置零，结果必然毫⽆意义。
故⽽添加数组内存置零的操作：经测试，问题解决。
附代码#include <stdio.h>#include <stdlib.h>#include <memory.h>#define height 600#define width 800typedef unsigned char BYTE; // 定义BYTE类型，占1个字节int main(void){FILE *fp = NULL;//BYTE Pic[height][width];BYTE *ptr;BYTE **Pic = new BYTE *[height];for (int i = 0; i != height; ++i){Pic[i] = new BYTE[width];}fp = fopen("weiminglake_huidu.raw", "rb");ptr = (BYTE*)malloc(width * height * sizeof(BYTE));//创建内存for (int i = 0; i < height; i++){for (int j = 0; j < width; j++){fread(ptr, 1, 1, fp);Pic[i][j] = *ptr; // 把图像输⼊到2维数组中,变成矩阵型式ptr++;}}fclose(fp);int hist[256];float fpHist[256];float eqHistTemp[256];int eqHist[256];int size = height *width;int i, j;memset(&hist, 0x00, sizeof(int) * 256);memset(&fpHist, 0x00, sizeof(float) * 256);memset(&eqHistTemp, 0x00, sizeof(float) * 256);for (i = 0; i < height; i++) //计算差分矩阵直⽅图直⽅图统计每个灰度级像素点的个数{for (j = 0; j < width; j++){unsigned char GrayIndex = Pic[i][j];hist[GrayIndex] ++;}}for (i = 0; i< 256; i++) // 计算灰度分布密度{fpHist[i] = (float)hist[i] / (float)size;}for (i = 0; i< 256; i++) // 计算累计直⽅图分布{if (i == 0){eqHistTemp[i] = fpHist[i];}else{eqHistTemp[i] = eqHistTemp[i - 1] + fpHist[i];}}//累计分布取整，保存计算出来的灰度映射关系for (i = 0; i< 256; i++){eqHist[i] = (int)(255.0 * eqHistTemp[i] + 0.5);}for (i = 0; i < height; i++) //进⾏灰度映射均衡化{for (j = 0; j < width; j++){unsigned char GrayIndex = Pic[i][j];Pic[i][j] = eqHist[GrayIndex];}}fp = fopen("output.raw", "wb");for (i = 0; i < height; i++){for (j = 0; j < width; j++){fwrite(&Pic[i][j], 1, 1, fp);}}fclose(fp);return 0;}以上就是本⽂的全部内容，希望对⼤家的学习有所帮助，也希望⼤家多多⽀持。
数字图像处理中的直方图均衡化使用注意事项直方图均衡化是一种通过分布调整来改善图像对比度的方法。
它通过重新分布图像的像素值以增强其视觉效果。
在数字图像处理中，直方图均衡化是一项常用的技术，但在使用过程中需要注意以下几个方面。
首先，直方图均衡化可能会导致图像细节丢失的问题。
因为直方图均衡化会根据像素值的分布进行调整，从而扩展像素值的范围，使得亮度范围更广。
但这也可能导致低对比度区域的细节消失，从而影响图像细节。
因此，在进行直方图均衡化时，应该密切关注图像的细节信息，尽量避免过度调整图像的对比度。
其次，直方图均衡化可能引起噪声的增加。
在直方图均衡化的过程中，图像的亮度分布被调整，可能会增加图像的噪声。
这是因为噪声通常与图像的低亮度区域有关，当低亮度区域被调整时，噪声也可能被放大。
为了减少噪声的影响，可以在均衡化之前对图像进行去噪处理，或者采用自适应的直方图均衡化方法，以避免过度增加图像噪声。
另外，直方图均衡化也可能导致图像的颜色失真问题。
因为直方图均衡化是基于像素值的灰度分布进行调整，对彩色图像来说，它可能会改变图像的颜色分布，从而造成颜色失真。
为了避免这种情况，可以在进行直方图均衡化前将图像转换为HSV颜色空间，并只对亮度（Value）通道进行均衡化，这样可以避免颜色的偏移。
此外，直方图均衡化的效果可能受到图像的动态范围限制。
在某些情况下，图像的动态范围可能不足以支持完整的直方图均衡化。
比如，当图像的某些区域非常亮或非常暗时，直方图可能会在动态范围两端产生剧烈的波动，从而导致图像的细节丢失或噪声增加。
为了解决这个问题，可以采用自适应的直方图均衡化方法，以根据图像的局部动态范围来进行调整，减少对整体图像的影响。
最后，直方图均衡化的选择需要根据具体的应用需求来确定。
直方图均衡化可以改善图像的对比度，使图像更加清晰和易于处理。
但对于一些特定的图像处理任务，如目标检测、图像识别等，直方图均衡化可能并不适用。

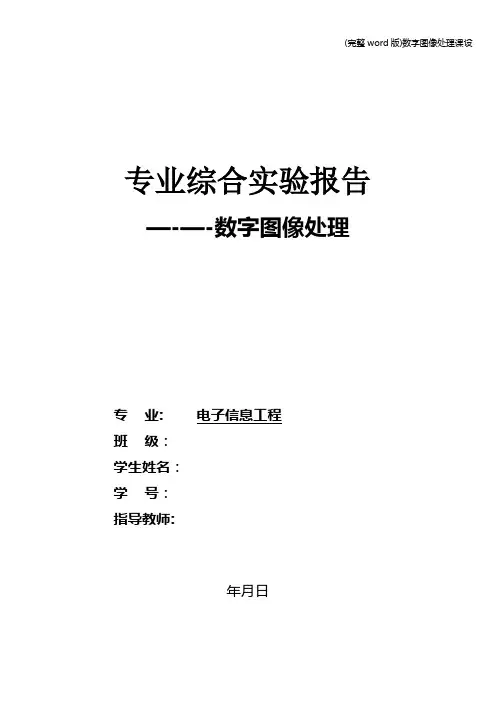

(完整word版)数字图像处理课设专业综合实验报告—-—-数字图像处理专业: 电子信息工程班级：学生姓名：学号：指导教师:年月日设计题目：图像去雾处理一、设计目的由于大气的散射作用，照相机接收到景物反射过来的光线经过了衰减.雾天的大气退化图像具有对比度低、景物不清晰的特点，给交通系统及户外视觉系统的应用带来严重的影响。
鉴于图像处理和计算机视觉中有关图像理解、目标识别、目标跟踪、智能导航等领域的很多算法都是假设输入的图像或视频是在理想天气条件下拍摄的，因此有雾图像清晰化就显得格外重要，是目前人们研究的热点问题之一,但由于成像系统聚焦模糊、拍摄场景存在相对运动以及雾天等不利环境,使得最终获取的图像往往无法使用。
有雾天气条件下获取的图像对比度低、图像内容模糊不清而且颜色整体偏向灰白色,图像去雾的目的就是恢复有雾图像的对比度和真实色彩，重现在理想天气条件下拍摄的清晰图像。
二、设计内容和要求1、采用直方图均衡化方法增强雾天模糊图像，并比较增强前后的图像和直方图；2、查阅文献，分析雾天图像退化因素,设计一种图像复原方法，对比该复原图像与原始图像以及直方图均衡化后的图像;三、设计思路由于图像中存在噪声等干扰，使得图像模糊不清。
可以采用图像增强的方法对原图像处理,使图像变得清晰.而直方图均衡化是一种常用的图像增强的方法。
图像模糊，其图像的像素分布不均匀,采用直方图均衡化的方法使其图像像素分布均匀，从而达到均衡像素分布增强图像的目的。
设计方案在晴朗的天气条件下，洁净的空气一般是由氦气、氧气等气体分子、水蒸汽、微量的固体悬浮颗粒物等成分构成。
在这种大气条件下，从物体表面反射的光线在到达成像设备的过程中,基本不会受大气中各种成分的影响发生散射、吸收、发射等现象，而是直接到达成像设备。
相对在有雾天气条件下获得的图像,在这种理想天气条件获得的图像,我们称之为清晰无雾图像。
而在有雾天气条件下获得的图像模糊不清，图像对比度下降，图像的颜色发生漂移，偏向灰白色。
教案2008-2009年第 1 学期《数字图像处理》教案教学院（部）电气与电子信息工程学院教研室电信教研室授课班级 05 电信1、2 06 电信本授课教师李玉平职称职务教材名称数字图像处理2008年9月 5日实验一、数字图像获取一、实验目的1掌握使用扫描仪等数字化设备以及计算机获取数字图像的方法；2修改图像的存储格式。
二、实验原理用扫描仪获取图像也是图像的数字化过程的方法之一。
电视棒 扫描仪按种类可以分为手持扫描仪，台式扫描仪和滚筒式扫描仪（鼓形扫描仪）。
扫描仪的主要性能指标有x、y方向的分辨率、色彩分辨率（色彩位数）、扫描幅面和接口方式等。
各类扫描仪都标明了它的光学分辨率和最大分辨率。
分辨率的单位是dpi，dpi 是英文Dot Per Inch的缩写，意思是每英寸的像素点数。
扫描仪工作时，首先由光源将光线照在欲输入的图稿上，产生表示图像特征的反射光（反射稿）或透射光（透射稿）。
光学系统采集这些光线，将其聚焦在CCD上，由CCD将光信号转换为电信号，然后由电路部分对这些信号进行A/D转换及处理，产生对应的数字信号输送给计算机。
当机械传动机构在控制电路的控制下，带动装有光学系统和CCD的扫描头与图稿进行相对运动，将图稿全部扫描一遍，一幅完整的图像就输入到计算机中去了。
图1.1扫描仪的工作原理扫描仪扫描图像的步骤是:首先将欲扫描的原稿正面朝下铺在扫描仪的玻璃板上，原稿可以是文字稿件或者图纸照片；然后启动扫描仪驱动程序后，安装在扫描仪内部的可移动光源开始扫描原稿。
为了均匀照亮稿件，扫描仪光源为长条形，并沿y方向扫过整个原稿；照射到原稿上的光线经反射后穿过一个很窄的缝隙，形成沿x方向的光带，又经过一组反光镜，由光学透镜聚焦并进入分光镜，经过棱镜和红绿蓝三色滤色镜得到的RGB三条彩色光带分别照到各自的CCD上，CCD将RGB光带转变为模拟电子信号，此信号又被A/D变换器转变为数字电子信号。
至此，反映原稿图像的光信号转变为计算机能够接受的二进制数字电子信号，最后通过串行或者并行等接口送至计算机。
数字图像处理之直⽅图均衡化直⽅图均衡化是图像处理领域中利⽤图像直⽅图对对⽐度进⾏调整的⽅法。
直⽅图均衡化要达到的效果：基本思想:把原始图的直⽅图变换为均匀分布的形式，这样就增加了像素灰度值的动态范围，从⽽达到增强图像整体对⽐度的效果使⽤的⽅法是灰度级变换：s = T(r)原理：s=T(r) 0≤r≤1T(r)满⾜下列两个条件：（1）T(r)在区间0≤r≤1中为单值且单调递增（2）当0≤r≤1时,0≤T(r) ≤1条件（1）保证原图各灰度级在变换后仍保持从⿊到⽩（或从⽩到⿊）的排列次序条件（2）保证变换前后灰度值动态范围的⼀致性Pr(r)是r的概率密度函数，Ps(s)是s的概率密度函数，Pr(r)和T(r)已知，且T-1(s) 满⾜上述条件(1)，所以有已知⼀种重要的变换函数：关于上限的定积分的导数就是该上限的积分值（莱布尼茨准则）对于离散值：其中r k 是第k个灰度级，k = 0,1,2,…,L-1. n k是图像中灰度级为r k的像素个数. n是图像中像素的总数.已知变换函数的离散形式为：sk称作直⽅图均衡化将输⼊图像中灰度级为rk（横坐标）的像素映射到输出图像中灰度级为sk （横坐标）的对应像素得到.实现代码：/******************************************************************************* 作⽤: 灰度均衡函数* 参数:* pixel 原始像素数组* tempPixel 保存变换后图像的像素数组* width 原始图像宽度******************************************************************************/void GrayEqualize(BYTE* pixel, BYTE* tempPixel, UINT width, UINT height){// 灰度映射表BYTE map[256];long lCounts[256];memset(lCounts, 0, sizeof(long) * 256);// 计算各灰度值个数for (UINT i = 0; i < width * height; i++){int x = pixel[i * 4];lCounts[x]++;}// 保存运算中的临时值long lTemp;for (int i = 0; i < 256; i++){lTemp = 0;for (int j = 0; j <= i; j++)lTemp += lCounts[j];map[i] = (BYTE)(lTemp * 255.0f / width / height);}// 变换后的值直接在映射表中查找for (UINT i = 0; i < width * height; i++){int x = pixel[i * 4];tempPixel[i*4] = tempPixel[i*4+1] = tempPixel[i*4+2] = pixel[i * 4]; tempPixel[i*4+3] = 255;}}View Code彩⾊图直⽅图均衡化：更清晰：opencv代码：////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////#include "opencv2/highgui/highgui.hpp"#include "opencv2/imgproc/imgproc.hpp"#include <iostream>using namespace cv;using namespace std;int main( int argc, const char** argv ){Mat img = imread("MyPic.JPG", CV_LOAD_IMAGE_COLOR); //open and read the imageif (img.empty()) //if unsuccessful, exit the program{cout << "Image cannot be loaded..!!" << endl;return -1;}vector<Mat> channels;Mat img_hist_equalized;cvtColor(img, img_hist_equalized, CV_BGR2YCrCb); //change the color image from BGR to YCrCb formatsplit(img_hist_equalized,channels); //split the image into channelsequalizeHist(channels[0], channels[0]); //equalize histogram on the 1st channel (Y)merge(channels,img_hist_equalized); //merge 3 channels including the modified 1st channel into one imagecvtColor(img_hist_equalized, img_hist_equalized, CV_YCrCb2BGR); //change the color image from YCrCb to BGR format (to display image properly)//create windowsnamedWindow("Original Image", CV_WINDOW_AUTOSIZE);namedWindow("Histogram Equalized", CV_WINDOW_AUTOSIZE);//show the imageimshow("Original Image", img);imshow("Histogram Equalized", img_hist_equalized);waitKey(0); //wait for key pressdestroyAllWindows(); //destroy all open windowsreturn0;}View Code代码中使⽤的函数：New OpenCV functionscvtColor(img, img_hist_equalized, CV_BGR2YCrCb)This line converts the color space of BGR in 'img' to YCrCb color space and stores the resulting image in 'img_hist_equalized'.In the above example, I am going to equalize the histogram of color images. In this scenario, I have to equalize the histogram of the intensity component only, not the color components. So, BGR format cannot be used because its all three planes represent color components blue, green and red. So, I have to convert the original BGR color space to YCrCb color space because its 1st plane representsthe intensity of the image where as other planes represent the color components.void split(const Mat& m, vector<Mat>& mv )This function splits each channel of the 'm' multi-channel array into separate channels and stores them in a vector, referenced by 'mv'. Argument listconst Mat& m - Input multi-channel arrayvector<Mat>& mv - vector that stores the each channel of the input arrayequalizeHist(channels[0], channels[0]);Here we are only interested in the 1st channel (Y) because it represents the intensity information whereas other two channels (Cr and Cb) represent color components. So, we equalize the histogram of the 1st channel using OpenCV in-built function, 'equalizeHist(..)' and other two channels remain unchanged.void merge(const vector<Mat>& mv, OutputArray dst )This function does the reverse operation of the split function. It takes the vector of channels and create a single multi-channel array. Argument listconst vector<Mat>& mv - vector that holds several channels. All channels should have same size and same depthsOutputArray dst - stores the destination multi-channel arraycvtColor(img_hist_equalized, img_hist_equalized, CV_YCrCb2BGR)This line converts the image from YCrCb color space to BGR color space. It is essential to convert to BGR color space because 'imshow(..)' OpenCV function can only show images with that color space.This is the end of the explanation of new OpenCV functions, found in the above sample code. If you are not familiar with other OpenCV functions, please refer to the previous lessons.参考博客：http://opencv-srf.blogspot.jp/2013/08/histogram-equalization.html。
第二章基本概念贾永红武汉大学第二章讲解内容1. 图像数字化概念、数字化参数对图像质量的影响、数字化器性能评价2. 图像灰度直方图的基本概念、计算、性质及其应用3.数字图像处理算法形式与数据结构4.图像图像文件格式与特征重点：图像数字化、图像灰度直方图和图像文件BMP格式难点：图像数字化、直方图应用、图像分层结构数据教学法：灵活应用示例法、启发式、提问法等目的：1. 熟悉本章基本概念和图像处理算法形式，了解图像的特征；2.重点掌握图像数字化图像灰度直方图的基本概念及应用、2.2 成象模型3-D客观场景到2-D成像平面的中心投影。
物方点空间坐标与对应的像方点坐标满足几何透视变换关系（共线条件）。
f(x，y)---理想成像面坐标点（x，y）的亮度i(x，y)---照度分量r(x，y)---反射分量，则f(x，y)＝i(x，y)×r(x，y)其中：0< i(x，y)< ∞ ，0 <r(x ，y)<12.3图像数字化图像数字化是将一幅画面转化成计算机能处理的形式——数字图像的过程。
模拟图像数字图像正方形点阵具体来说，就是把一幅图画分割成如图2.3.1所示的一个个小区域（像元或像素），并将各小区域灰度用整数来表示，形成一幅点阵式的数字图像。
它包括采样和量化两个过程。
像素的位置和灰度就是像素的属性。
2.3.1采样将空间上连续的图像变换成离散点的操作称为采样。
采样间隔和采样孔径的大小是两个很重要的参数。
当对图像进行实际的抽样时，怎样选择各抽样点的间隔是个非常重要的问题。
关于这一点，图像包含何种程度的细微的浓淡变化，取决于希望忠实反映图像的程度。
不同形状的采样孔径2.3.2量化经采样图像被分割成空间上离散的像素，但其灰度是连续的，还不能用计算机进行处理。
将像素灰度转换成离散的整数值的过程叫量化。
表示像素明暗程度的整数称为像素的灰度级（或灰度值或灰度）。
一幅数字图像中不同灰度级的个数称为灰度级数，用G表示。
