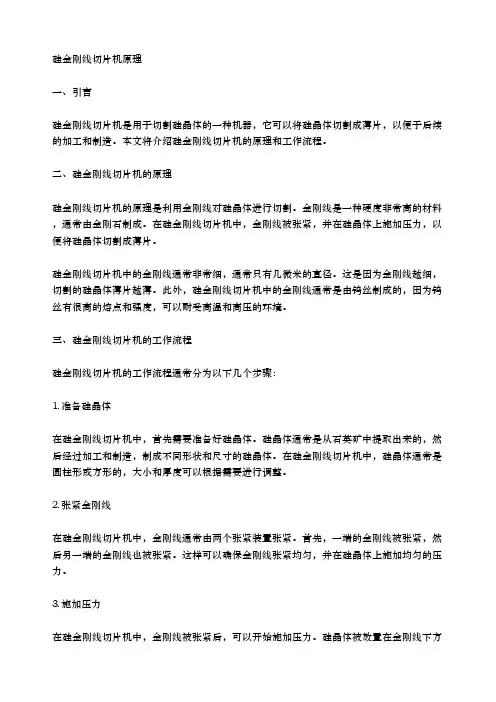

硅金刚线切片机原理一、引言硅金刚线切片机是用于切割硅晶体的一种机器，它可以将硅晶体切割成薄片，以便于后续的加工和制造。
本文将介绍硅金刚线切片机的原理和工作流程。
二、硅金刚线切片机的原理硅金刚线切片机的原理是利用金刚线对硅晶体进行切割。
金刚线是一种硬度非常高的材料，通常由金刚石制成。
在硅金刚线切片机中，金刚线被张紧，并在硅晶体上施加压力，以便将硅晶体切割成薄片。
硅金刚线切片机中的金刚线通常非常细，通常只有几微米的直径。
这是因为金刚线越细，切割的硅晶体薄片越薄。
此外，硅金刚线切片机中的金刚线通常是由钨丝制成的，因为钨丝有很高的熔点和强度，可以耐受高温和高压的环境。
三、硅金刚线切片机的工作流程硅金刚线切片机的工作流程通常分为以下几个步骤：1. 准备硅晶体在硅金刚线切片机中，首先需要准备好硅晶体。
硅晶体通常是从石英矿中提取出来的，然后经过加工和制造，制成不同形状和尺寸的硅晶体。
在硅金刚线切片机中，硅晶体通常是圆柱形或方形的，大小和厚度可以根据需要进行调整。
2. 张紧金刚线在硅金刚线切片机中，金刚线通常由两个张紧装置张紧。
首先，一端的金刚线被张紧，然后另一端的金刚线也被张紧。
这样可以确保金刚线张紧均匀，并在硅晶体上施加均匀的压力。
3. 施加压力在硅金刚线切片机中，金刚线被张紧后，可以开始施加压力。
硅晶体被放置在金刚线下方，并在上方施加压力。
压力的大小可以根据需要进行调整，以便将硅晶体切割成所需的薄片。
4. 切割硅晶体在硅金刚线切片机中，金刚线开始切割硅晶体。
金刚线的细小直径可以确保切割的硅晶体薄片非常薄。
切割过程通常需要一定的时间，因为硅晶体非常坚硬，需要耐心和耐力。
5. 清洁薄片在硅金刚线切片机中，切割出来的硅晶体薄片需要进行清洁。
通常使用清洗液和超声波清洗机清洗薄片，以确保薄片干净无尘。
四、结论硅金刚线切片机是一种用于切割硅晶体的机器，它利用金刚线对硅晶体进行切割。
硅金刚线切片机的工作流程通常包括准备硅晶体、张紧金刚线、施加压力、切割硅晶体和清洁薄片等步骤。

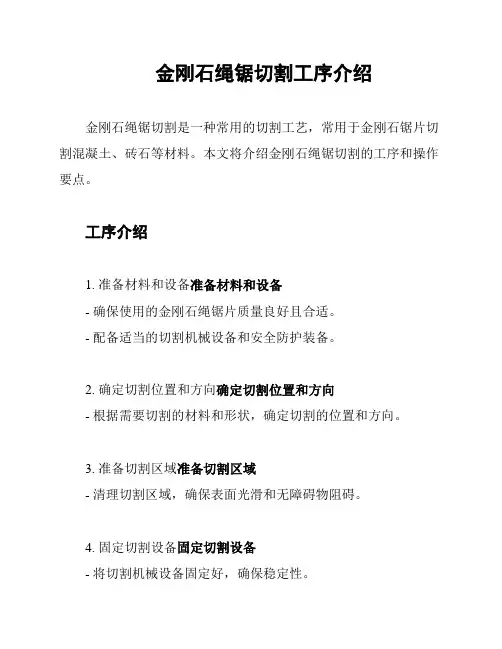

金刚石绳锯切割工序介绍金刚石绳锯切割是一种常用的切割工艺，常用于金刚石锯片切割混凝土、砖石等材料。
本文将介绍金刚石绳锯切割的工序和操作要点。
工序介绍1. 准备材料和设备准备材料和设备- 确保使用的金刚石绳锯片质量良好且合适。
- 配备适当的切割机械设备和安全防护装备。
2. 确定切割位置和方向确定切割位置和方向- 根据需要切割的材料和形状，确定切割的位置和方向。
3. 准备切割区域准备切割区域- 清理切割区域，确保表面光滑和无障碍物阻碍。
4. 固定切割设备固定切割设备- 将切割机械设备固定好，确保稳定性。
5. 润湿切割区域润湿切割区域- 在切割区域喷洒水或润滑油，以降低切割时的热量和减少粉尘产生。
6. 启动切割机械启动切割机械- 按照切割机械设备的操作说明启动设备。
7. 将绳锯对准切割位置将绳锯对准切割位置- 将金刚石绳锯对准切割位置，确保与切割线垂直。
8. 用适当的压力切割用适当的压力切割- 用适当的压力慢慢将金刚石绳锯推进切割材料，在进行切割的同时保持稳定。
9. 保持切割速度和角度保持切割速度和角度- 在切割过程中保持适当的切割速度和角度，避免过快或过慢造成切割质量下降。
10. 定期停机检查定期停机检查- 当切割机械设备运行一段时间后，定期停机检查金刚石绳锯片的磨损情况，并进行更换或修复。
11. 切割结束切割结束- 当完成切割任务后，关闭切割机械设备。
12. 清理切割区域清理切割区域- 清理切割区域，将产生的碎屑和粉尘清除干净。
操作要点- 操作人员应接受相关培训并具备必要的技能和经验。
- 在操作过程中，应佩戴适当的安全防护装备，如护目镜、手套和耳塞。
- 遵守设备操作说明和相关安全规程。
- 定期维护切割机械设备，确保其正常运行。
- 在切割机械设备运行时，禁止任何人员靠近切割区域。
以上就是金刚石绳锯切割的工序介绍和操作要点。
希望能对您有所帮助！。

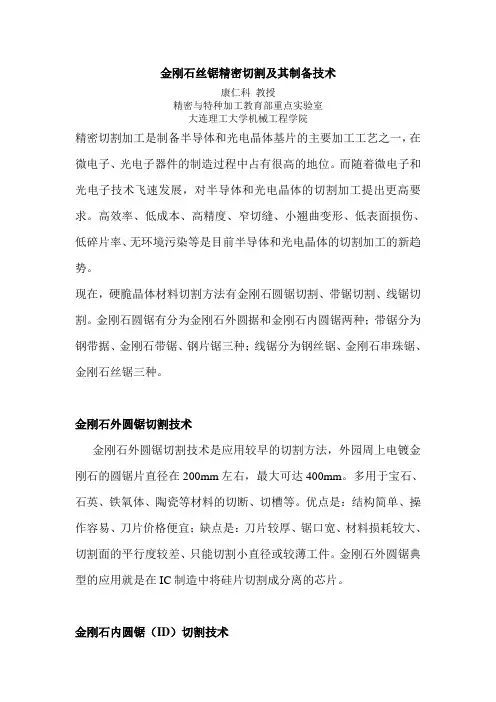

金刚石丝锯精密切割及其制备技术康仁科教授精密与特种加工教育部重点实验室大连理工大学机械工程学院精密切割加工是制备半导体和光电晶体基片的主要加工工艺之一，在微电子、光电子器件的制造过程中占有很高的地位。
而随着微电子和光电子技术飞速发展，对半导体和光电晶体的切割加工提出更高要求。
高效率、低成本、高精度、窄切缝、小翘曲变形、低表面损伤、低碎片率、无环境污染等是目前半导体和光电晶体的切割加工的新趋势。
现在，硬脆晶体材料切割方法有金刚石圆锯切割、带锯切割、线锯切割。
金刚石圆锯有分为金刚石外圆据和金刚石内圆锯两种；带锯分为钢带据、金刚石带锯、钢片锯三种；线锯分为钢丝锯、金刚石串珠锯、金刚石丝锯三种。
金刚石外圆锯切割技术金刚石外圆锯切割技术是应用较早的切割方法，外园周上电镀金刚石的圆锯片直径在200mm左右，最大可达400mm。
多用于宝石、石英、铁氧体、陶瓷等材料的切断、切槽等。
优点是：结构简单、操作容易、刀片价格便宜；缺点是：刀片较厚、锯口宽、材料损耗较大、切割面的平行度较差、只能切割小直径或较薄工件。
金刚石外圆锯典型的应用就是在IC制造中将硅片切割成分离的芯片。
金刚石内圆锯（ID）切割技术金刚石内圆锯（ID）切割技术示意图金刚石内圆锯切割技术的优点是：1.刚性好，可做的很薄，达到0.1mm；2.切片精度高，直径200mm晶片的厚度差仅为0.01mm；3.设备低廉，所用切割机价格仅为其它工具多使用切割机价格的1/3——14；4.每片都可以进行径向调整和切片厚度的调整；5.小批量多规格加工时，具有灵活的可调性。
缺点是：1.切片表面损伤层较大；2.刀口宽，材料损失大；3.生产率低，每次只切割一片；4.只能切割直线，无法切割曲面；5.只能切割直径小于200mm的晶片。
带锯切割金刚石带锯是以电镀金刚石磨料或镶焊金刚石烧结块为主题的环形锯条，带锯出现于20世纪50年代，我国八十年代才开始研制该类设备。
优点是：锯切速度快，刀具材料消耗少，噪音小。

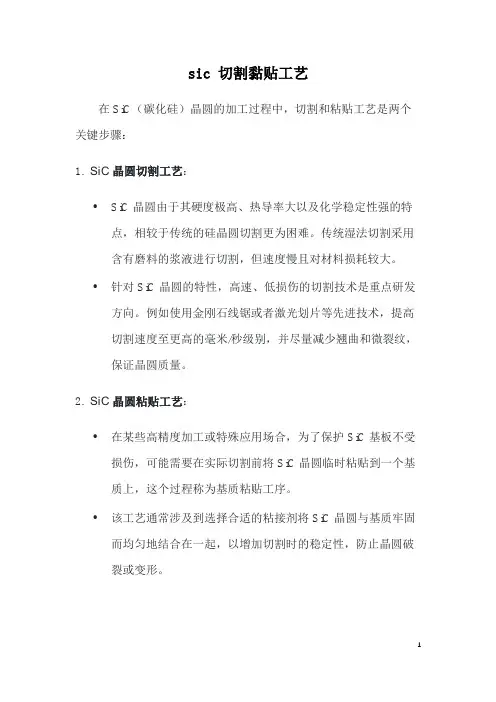

sic 切割黏贴工艺
在SiC（碳化硅）晶圆的加工过程中，切割和粘贴工艺是两个关键步骤：
1.SiC晶圆切割工艺：
•SiC晶圆由于其硬度极高、热导率大以及化学稳定性强的特点，相较于传统的硅晶圆切割更为困难。
传统湿法切割采用
含有磨料的浆液进行切割，但速度慢且对材料损耗较大。
•针对SiC晶圆的特性，高速、低损伤的切割技术是重点研发方向。
例如使用金刚石线锯或者激光划片等先进技术，提高
切割速度至更高的毫米/秒级别，并尽量减少翘曲和微裂纹，
保证晶圆质量。
2.SiC晶圆粘贴工艺：
•在某些高精度加工或特殊应用场合，为了保护SiC基板不受损伤，可能需要在实际切割前将SiC晶圆临时粘贴到一个基
质上，这个过程称为基质粘贴工序。
•该工艺通常涉及到选择合适的粘接剂将SiC晶圆与基质牢固而均匀地结合在一起，以增加切割时的稳定性，防止晶圆破
裂或变形。
切割完成后，会通过剥离工序将完成切割的SiC晶圆从基质上安全地分离出来，这一过程需确保晶圆表面质量和完整性不受损害。

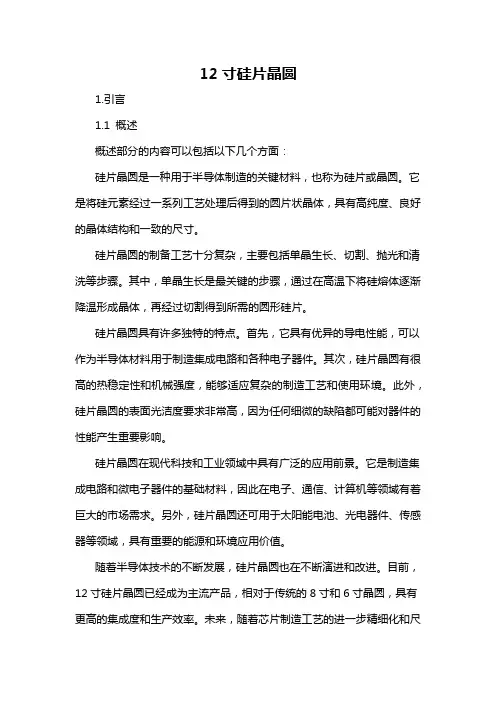

12寸硅片晶圆1.引言1.1 概述概述部分的内容可以包括以下几个方面：硅片晶圆是一种用于半导体制造的关键材料，也称为硅片或晶圆。
它是将硅元素经过一系列工艺处理后得到的圆片状晶体，具有高纯度、良好的晶体结构和一致的尺寸。
硅片晶圆的制备工艺十分复杂，主要包括单晶生长、切割、抛光和清洗等步骤。
其中，单晶生长是最关键的步骤，通过在高温下将硅熔体逐渐降温形成晶体，再经过切割得到所需的圆形硅片。
硅片晶圆具有许多独特的特点。
首先，它具有优异的导电性能，可以作为半导体材料用于制造集成电路和各种电子器件。
其次，硅片晶圆有很高的热稳定性和机械强度，能够适应复杂的制造工艺和使用环境。
此外，硅片晶圆的表面光洁度要求非常高，因为任何细微的缺陷都可能对器件的性能产生重要影响。
硅片晶圆在现代科技和工业领域中具有广泛的应用前景。
它是制造集成电路和微电子器件的基础材料，因此在电子、通信、计算机等领域有着巨大的市场需求。
另外，硅片晶圆还可用于太阳能电池、光电器件、传感器等领域，具有重要的能源和环境应用价值。
随着半导体技术的不断发展，硅片晶圆也在不断演进和改进。
目前，12寸硅片晶圆已经成为主流产品，相对于传统的8寸和6寸晶圆，具有更高的集成度和生产效率。
未来，随着芯片制造工艺的进一步精细化和尺寸的不断缩小，硅片晶圆的直径还可能继续扩大，以满足更高性能和更大容量的需求。
综上所述，硅片晶圆作为半导体制造的关键材料，在现代科技和工业领域具有重要地位和广泛应用前景。
随着技术的进步和需求的不断增长，硅片晶圆的制备工艺和产品规格将会不断优化和升级，为科技进步和社会发展提供更加可靠和高效的支撑。
1.2文章结构文章结构部分内容如下：文章结构部分旨在介绍本文的组织结构和各个章节的内容安排。
本文共分为引言、正文和结论三个主要部分。
引言部分将对本文的主题进行概述，并介绍整篇文章的目的。
首先，我们将简要介绍硅片晶圆的背景和相关概念，以便读者对本文的主题有一个初步的了解。

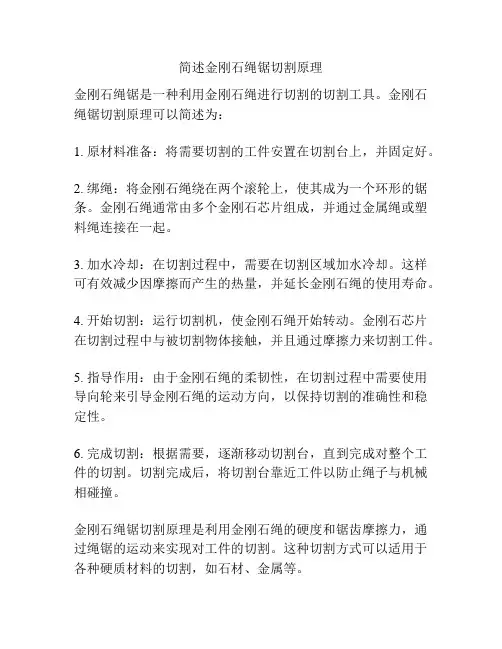

简述金刚石绳锯切割原理
金刚石绳锯是一种利用金刚石绳进行切割的切割工具。
金刚石绳锯切割原理可以简述为：
1. 原材料准备：将需要切割的工件安置在切割台上，并固定好。
2. 绑绳：将金刚石绳绕在两个滚轮上，使其成为一个环形的锯条。
金刚石绳通常由多个金刚石芯片组成，并通过金属绳或塑料绳连接在一起。
3. 加水冷却：在切割过程中，需要在切割区域加水冷却。
这样可有效减少因摩擦而产生的热量，并延长金刚石绳的使用寿命。
4. 开始切割：运行切割机，使金刚石绳开始转动。
金刚石芯片在切割过程中与被切割物体接触，并且通过摩擦力来切割工件。
5. 指导作用：由于金刚石绳的柔韧性，在切割过程中需要使用导向轮来引导金刚石绳的运动方向，以保持切割的准确性和稳定性。
6. 完成切割：根据需要，逐渐移动切割台，直到完成对整个工件的切割。
切割完成后，将切割台靠近工件以防止绳子与机械相碰撞。
金刚石绳锯切割原理是利用金刚石绳的硬度和锯齿摩擦力，通过绳锯的运动来实现对工件的切割。
这种切割方式可以适用于各种硬质材料的切割，如石材、金属等。

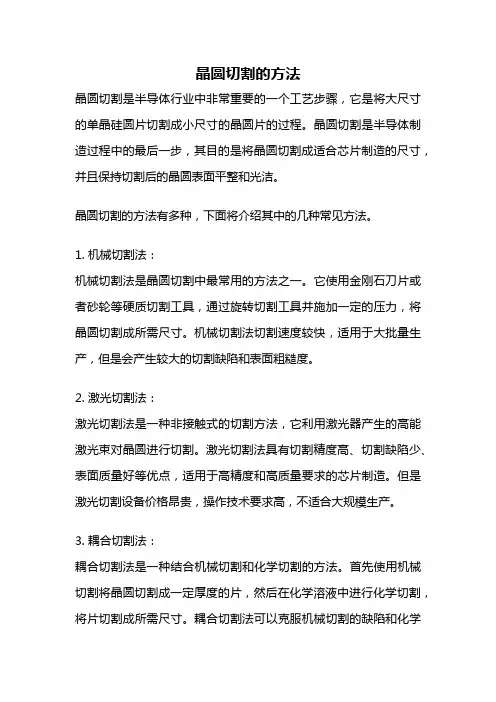

晶圆切割的方法晶圆切割是半导体行业中非常重要的一个工艺步骤，它是将大尺寸的单晶硅圆片切割成小尺寸的晶圆片的过程。
晶圆切割是半导体制造过程中的最后一步，其目的是将晶圆切割成适合芯片制造的尺寸，并且保持切割后的晶圆表面平整和光洁。
晶圆切割的方法有多种，下面将介绍其中的几种常见方法。
1. 机械切割法：机械切割法是晶圆切割中最常用的方法之一。
它使用金刚石刀片或者砂轮等硬质切割工具，通过旋转切割工具并施加一定的压力，将晶圆切割成所需尺寸。
机械切割法切割速度较快，适用于大批量生产，但是会产生较大的切割缺陷和表面粗糙度。
2. 激光切割法：激光切割法是一种非接触式的切割方法，它利用激光器产生的高能激光束对晶圆进行切割。
激光切割法具有切割精度高、切割缺陷少、表面质量好等优点，适用于高精度和高质量要求的芯片制造。
但是激光切割设备价格昂贵，操作技术要求高，不适合大规模生产。
3. 耦合切割法：耦合切割法是一种结合机械切割和化学切割的方法。
首先使用机械切割将晶圆切割成一定厚度的片，然后在化学溶液中进行化学切割，将片切割成所需尺寸。
耦合切割法可以克服机械切割的缺陷和化学切割的慢速问题，具有高效率和高精度的优点。
4. 高能离子束切割法：高能离子束切割法是利用高能离子束对晶圆进行切割的方法。
高能离子束可以准确地切割晶圆，并且不会产生切割缺陷和表面粗糙度。
高能离子束切割法适用于高精度和高质量要求的芯片制造，但是设备复杂，成本较高。
在晶圆切割过程中，还需要考虑以下几个因素：1. 切割速度：切割速度是指切割一块晶圆所需的时间，切割速度越快意味着生产效率越高。
但是切割速度过快可能会导致切割缺陷和表面粗糙度增加。
2. 切割损耗：切割损耗是指晶圆在切割过程中的材料损失。
切割损耗越小，意味着材料利用率越高，生产成本也相应降低。
3. 切割精度：切割精度是指切割后晶圆的尺寸精度。
切割精度越高，意味着芯片制造过程中的误差越小，产品质量也越高。
4. 切割表面质量：切割表面质量是指切割后晶圆表面的平整度和光洁度。

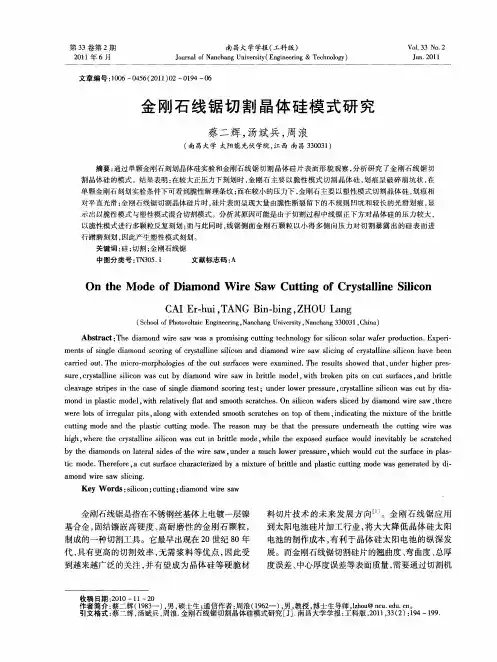

用于硅晶圆切割的金刚石线锯金刚石
王光祖郑州磨料磨工具磨削研究所
1、引言
目前，硬脆材料切割技术主要有外圆切割、内圆切割和线锯切割。
外圆切割虽然操作简便，但锯片刚性差，切割过程中锯片易跑偏，导致被切割工件的平行度差；而内圆切割只能进行直线切割，无法进行曲面切割。
线锯切割技术具有切缝窄、效率高、切片质量好、可进行曲线切割等优点成为目前广泛采用的切割技术。
内圆切割时晶片表面损伤层大，给CMP 带来很大磨削抛光工作量;刃口宽，材料损失大，晶片出率低;成本高，生产率低；每次只能切割一片。
当晶圆直径达到300mm时，内圆刀片外径将达到1.18m，内径为410mm，在制造、安装与调试上带来很多困难，故后期主要发展线切割为主的晶圆片切割技术。
金刚石线锯是近十几年来获得快速发展的硬脆材料切割技术，包括自由磨料线锯和固结磨料线锯两类。
根据锯丝的运动方式和机床结构，又可分为往复式和单向（环形）线锯。
目前在光电子工业中使用最为广泛的是往复多线锯，如图1所示。
2、金刚石线锯的制造方法
到目前为止，硅晶体等半导体硬脆材料切割主要采用游离磨料线切割技术，但是这种技术存在明显的不足，线锯走丝速度低，锯丝使用寿命短，切割大尺寸坯料时一磨料难以进入到长而深的切缝，磨浆的处理和回收成本较高[8]。
固结磨料的金刚石线锯在很大程度上克服了以上问题。
目前固结磨料金刚石线锯固结技术主要有：机械碾压法、钎焊法、树脂结合粘结法、电镀法。
机械碾压法是直接将金刚石磨粒通过机械作用滚压或者冲压到钢丝基体中。
这种方法成本低，但由于金刚石颗粒直接冲压进入钢丝线的表面，降低了钢丝的强度，而且金刚石磨粒容易脱落，因此在工业生产中并不常用。
钎焊法是通过钎焊实现金刚石、钎焊合金材料和基体三者之间的化学冶金结合，具有较高的结合强度。
这种金刚石线锯具有切削效率高，使用寿命长的特点，但是，由于钎焊温度较高，容易造成基体变质而降低其刚性甚至造成基体断裂。
于是，本文将着重讲讲树脂结合剂粘结法和电镀法固结磨料金刚石线锯的制造方法。
2.1 树脂结合剂粘结法
采用树脂粘结法制造金刚石线锯具有成本低，线径小的特点。
为提高锯丝的耐磨性和磨粒的保持强度，可在树脂中添加金属粉末。
研究结果显示，最有效的添加剂是铜粉。
为改善磨粒在锯丝表面的把持强度，可以对磨粒进行表面处理，即在磨粒表面镀镍55%，可显著提高磨粒把持强度。
为降低树脂金刚石线锯的制造成本，人们研究开发出采用紫外线光固化树脂结合剂的金刚石线锯。

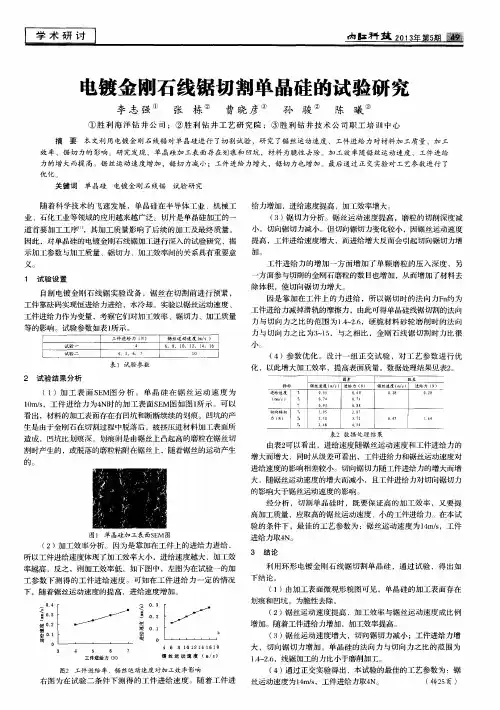

2.2 电镀法
电镀金刚石线锯就是以电镀金属为结合剂，以金刚石为磨料，通过电镀金属的电结晶作用，把高硬度、高耐磨性的金刚石磨料牢固地镀在钢丝基体上而制成的一种切割工具。
电镀金刚石线锯具有制造成本低，线径小，耗材率低，耐热性和耐磨性良好等优点。
电镀金刚石线锯的一般制造过程是：镀前预处理，上砂，加厚和后处理。
镀前预处理包括：碱洗去油，酸洗除锈和预镀镍，后处理主要为除氢处理，上砂过程是锯丝制造过程的关键工序，根据所要镀的金刚石磨料的粒度不同，上砂主要分为落砂法和埋砂法。
由于钢丝为圆柱体形状，为保证在整个圆柱面上均匀地固结金刚石磨料，一般采用埋砂法。
孙建章等采用直径0.5mm的60A碳素弹簧钢为基体，用理砂法制造出了长度超过20m 的长锯丝。
他们所确定的镀液组成及工艺条件见表1。
高伟等人以直径0.8mm的65Mn钢丝为基体，采用理砂法制造出了一种环形电镀金刚石线锯。
当磨粒直径较小时，可采用落砂法，即将金刚石微粉直接放入镀液中，采用机械搅拌的方法使金刚石悬浮于镀液中，通电时靠静电吸附或刷镀的作用将金刚石磨料吸附于锯丝基体表面，并由电沉积的作用使磨粒固结在锯丝表面。
采用传统的电镀方法，电镀效率非常低，其生长速度为1μm/min，为了提高电镀金刚石线锯的制造效率，千叶康雅(日)提出了一种用毡刷摩擦阴极表面的方法避免阴极表面离子浓度的降低，从而有效提高电流密度，提高电镀率。
为了进一步提高金刚石电沉积线锯的切割效率，延长其使用寿命，日本的研究者开发出一种芯线为绞合线的新型金刚石线锯，如图2所示。
芯线由两根极细钢琴丝捻成的绞合线，在其表面电沉积金刚石磨粒。
具体做法为：使行星齿轮机构，让两条钢琴丝按一定方向旋转，便可制作绞合线。
绞合线经除油、除锈处理后，在高速氨基磺酸镀镍槽中镀底层随后经上砂和加厚完成锯丝的电镀，制作条件见表2 。
传统金刚石线锯的运动方式多为往复式，由于机械惯性作用，锯切速度较低(约2~3m/s)，难以充分发挥金刚石磨粒的优越性能。
为解决这一问题，国内有研究者研制了一种新型锯切工具----环形电镀金刚石线锯。
即用电镀工艺将金刚石磨料固定在环形钢丝基体上，由于环形锯丝无惯性力，因此可以实现高速锯切。
锯切速度高达15m/s以上，且设备结构简单，切割过程振动小，噪音低，可实现窄缝切割，大大提高出材率。
为了提高切割效率，降低成本，有人提出在环形线锯切割过程中，采用超声纵振动的加工工艺的实验研究，目的是研究环形锯丝切割表面质量，研究加工参数与表面粗糙度的关系，分析影响切割表面粗糙度的因素，为降低表面粗糙度，确定合适的工艺参数。
3、线锯的切割形式
金刚石线锯切割有三种形式：
第一种为绕线式，切割时锯丝从一个绞轮绕到另一个绞轮上，锯丝无焊缝，可实现较高速度的切割，但锯丝必须有足够的长度，锯丝张紧力的调节机构较繁琐。
由于电子工业的发展，日本对这种金刚石线锯的研究较多，而且有广泛的实际应用，目前，这种金刚石线锯的最小直径可以达到0.22mm。
第二种为往复式线锯，多由曲柄机构驱动，锯丝上下往复运动。
这种锯结构简单，适应性好，可以对各种硬脆材料进行内、外曲面的切割。
但由于往复运动，锯丝的有效工作长度受到限制，锯丝利用率低。
一般往复式电镀金刚石线锯在锯切时，只是单面工作，磨损不均匀，为解决这一问题孙建章等人提出了一种住复自旋式电镀金刚石线锯数控切割机[20]。
这种切割机有两个明显的特点：一是驱动装置采用气缸，利用气缸速度可调、恒定的特点，调整锯丝以稳定的锯切速度对不同材料进行切割加工。
二是利用步进电机带动锯丝不断进行小角度转动，实现自旋，可使锯丝各面都参与切割，减小单向磨损，提高锯丝寿命，但该切割机平动机构的惯性限制了切割速度的提高，大的换向冲击容易造成锯丝断裂。
第三种为环形回转式线锯，将线锯焊接成环形，通过导轮实现循环切割。
回转式线锯的整个长度内都可工作，使用寿命长，切割速度高。
4 结语与展望
4.1电子信息产业是国民经济发展的龙头，而集成电路（IC）则是电子信息产业的核心和基础，对国民经济的发展有着重要的战略意义。
由于集成电路的发展又离不开基础材料硅片，全球90%以上的IC都要采用硅片。
新一代IC制造将采用大直径（300mm以上）硅片，片厚也减小到100~200nm。
硅片直径增大和芯片厚度的减小，给半导体加工制造技术带来新的挑战。
4.2固结磨料线锯切割技术可用于大尺寸硅晶体切片，且切片质量较高，最有前途的切割方法之一。
随着在大直径半导体和光电池薄片切割中的应用和发展，固结磨料金刚石线锯逐渐显现出一系列无可比拟的优点，如加工表面损伤小、挠曲变形小、切片薄、片厚一致性好，能切割大尺寸硅锭，省材料、效益好、产量大、效率高等。
固结磨料金刚石线锯作为下一代IC切割工具受到了人们的重视。
4.3在固结磨料金刚石线锯切割技术中，固结磨料金刚石线锯的制备，是这项关键技术的基础和前提。
在固结磨料金刚石线锯制造中，现有的几种金刚石磨粒固结方法存在着生产成本高，生产周期长等种种不足，而电化学沉积（即电镀）方式具有制程成本低、线径小、耗材率低、耐热性和耐磨性良好等优势，对其电镀工艺的完善优化和制造成本的有效控制是未来研究的热点和趋势。
