输煤皮带机培训课件

第三章 带式输送机的操作与维护
第二节：皮带输送机的启动 带式输送机的启动分正常启动、故障停运后的重载启动两种情 况。 （1）带式输送机的正常启动 1、确定输煤系统的运行路径，核对三通挡板的位置正确。 2、确认煤源设备（斗轮机、叶轮给煤机、翻车机、卸船机） 准备就绪。 3、在启动皮带前，应先按启动警告电铃，通知工作人员离 开。(电铃响铃两次，每次10秒，两次响铃间隔30秒，最后一 次响铃结束10秒后，启动设备)。 4、按逆煤流方向逐一启动皮带机，但筛碎设备、除铁器、 除尘器等附属设备应先于皮带机2min启动。 5、检查皮带机空载电流正常、无跑偏信号，启动给煤设 备给料。
图 槽型上托辊 （2）平形托辊，平形托辊用于支承回空段输送带，一般为长托辊，下托辊的间距一 般为3M
图 平形上托辊
图 平形下托辊
第三节：带式输送机主要结构的作用
（3）调心托辊，调心托辊多用在固定式带式输送机上。
第三节：带式输送机主要结构的作用
（4）缓冲托辊，缓冲托辊装在带式输送机的装载处，用于 缓和货物对输送带的冲击，从而保护输送带。缓冲托辊 可分为橡胶圈式、弹簧板式和弹簧板胶圈式、弹簧丝杆 可调式、楔形接料板缓冲床式、弹簧橡胶块式和防撕裂 重型缓冲托辊组合式等多种。
第三章 带式输送机的操作与维护
9、检查驱动滚筒包胶无脱落，改向滚筒无严重粘煤现象，调整滚筒 应灵活；各托辊应无短缺、坏损现象。 10、检查各拉紧装置完好，拉紧绳无断股、无严重磨损、无卡阻现象， 皮带垂直拉紧滚筒下无杂物卡垫和脱轨现象。动作应灵活可靠完 好。 11、检查拉线开关拉绳有无磨损断裂，跑偏煤流速度信号测量装置无 松动歪斜。开关应完好可靠，复位正常。 12、检查现场开关箱完好，各设备行程开关、接近开关、仪表指示无 积尘杂物，否则应及时清除。各挡板位置与运行方式一致。 13、检查各犁煤器无卡涩，各转运站、栈桥及其他地方的照明应齐全、 良好，各电缆引线无断裂、漏电现象。 14、检查栈桥及各转运站水管、汽管及阀门无泄露。 15、检查通讯设施、专用工具应齐全完好。

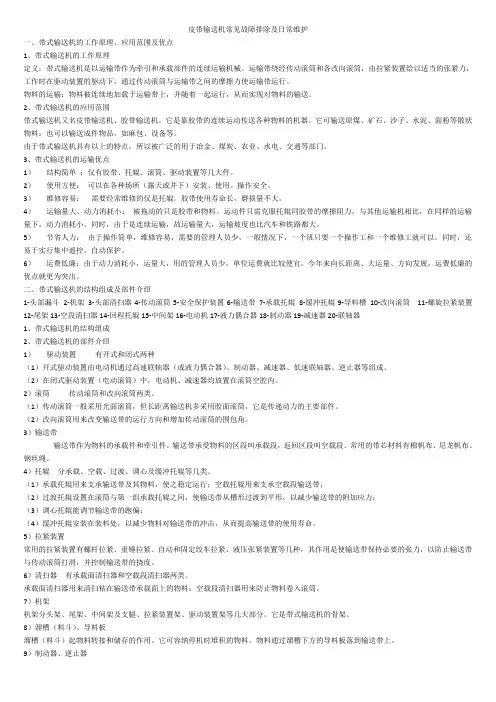

皮带输送机常见故障排除及日常维护一、带式输送机的工作原理、应用范围及优点1、带式输送机的工作原理定义：带式输送机是以运输带作为牵引和承载部件的连续运输机械。

运输带绕经传动滚筒和各改向滚筒，由拉紧装置给以适当的张紧力，工作时在驱动装置的驱动下，通过传动滚筒与运输带之间的摩擦力使运输带运行。

物料的运输：物料被连续地加载于运输带上，并随着一起运行，从而实现对物料的输送。

2、带式输送机的应用范围带式输送机又名皮带输送机、胶带输送机。

它是靠胶带的连续运动传送各种物料的机器。

它可输送原煤、矿石、沙子、水泥、面粉等散状物料：也可以输送成件物品，如麻包、设备等。

由于带式输送机具有以上的特点，所以被广泛的用于冶金、煤炭、农业、水电、交通等部门。

3、带式输送机的运输优点1）结构简单：仅有胶带、托辊、滚筒、驱动装置等几大件。

2）使用方便：可以在各种场所（露天或井下）安装、使用。

操作安全。

3）维修容易：需要经常维修的仅是托辊。

胶带使用寿命长，磨损量不大。

4）运输量大、动力消耗小：被拖动的只是胶带和物料。

运动件只需克服托辊同胶带的摩擦阻力，与其他运输机相比，在同样的运输量下，动力消耗小。

同时，由于是连续运输，故运输量大，运输坡度也比汽车和铁路都大。

5）节省人力：由于操作简单，维修容易，需要的管理人员少，一般情况下，一个班只要一个操作工和一个维修工就可以。

同时，还易于实行集中遥控，自动保护。

6）运费低廉：由于动力消耗小，运量大，用的管理人员少，单位运费就比较便宜。

今年来向长距离、大运量、方向发展，运费低廉的优点就更为突出。

二、带式输送机的结构组成及部件介绍1-头部漏斗2-机架3-头部清扫器4-传动滚筒5-安全保护装置6-输送带7-承载托辊8-缓冲托辊9-导料槽10-改向滚筒11-螺旋拉紧装置12-尾架13-空段清扫器14-回程托辊15-中间架16-电动机17-液力偶合器18-制动器19-减速器20-联轴器1、带式输送机的结构组成2、带式输送机的部件介绍1）驱动装置有开式和闭式两种（1）开式驱动装置由电动机通过高速联轴器（或液力偶合器）、制动器、减速器、低速联轴器、逆止器等组成。

搭接处。 作用：当发生堆煤时，堆煤保护装置控制
带式输送机停机。
六、带式输送机安全运行保护装置
（四）防撕裂保护装置 组成：防撕裂传感器和控制箱 位置：安装在给煤机前方几米的上胶带下
方 作用：当带式输送机发生胶带纵向撕裂事
故时，及时控制带式输送机停机，防止事 故扩大
六、带式输送机安全运行保护装置
耐碱和花纹等
五、带式输送机的结构
（三）、托辊 在带式输送机的支架上，是带式输送机的
承载和导向部件 承载托辊、回程托辊、调心托辊、缓冲托
辊
五、带式输送机的结构
（四）、支架 作用：固定托辊，并支撑托辊、胶带及货
载重量 常用角钢或槽钢焊接而成 有固定式和可拆卸式
五、带式输送机的结构
作业
填空：带式输送机的三大运输系统有＿＿ ＿＿、＿＿＿＿、＿＿＿＿＿，其中地面 运输系统有＿＿＿、＿＿＿＿、＿＿＿三 种。
问答：带式输送机的特点是什么？
三、带式输送机的特点
（8）营运费低廉。带式输送机的磨损件仅 为托辊和滚筒，输送带寿命长，自动化程 度高，使用人员很少，平均每公里不到1人， 消耗的机油和电力也很少。
三、带式输送机的特点
（9）基建投资省。火车、汽车输送的坡度都太小， 因而延长米大，修建的路基长。而带式输送机一 般可在20o以上，如用圆管式90o都能上去，又能 水平转弯，大大节省了基建投资。另外，通过合 理设计也可大量节约基建投资。现国外带式输送 机每公里成本费为100万～300 万美元，国内为人 民币500万元，其中输送带占整机成本的30％～ 35％。随着化学工业的发展，输送带成本将进一 步下降。
带式输送机
一、概述
什么是带式输送机 带式输送机的发展史 带式输送机的特点 带式输送机的分类 带式输送机的结构 带式输送机的安全运行保护装置 带式输送机故障及处理 带式输送机的安全运行与维护检修 带式输送机安全管理制度

5
二. 带式输送机的分类及型号特征
• （一）胶带输送机主要类型 • 1、通用固定式胶带输送机 • 这种输送机的特点是：机架固定在底板或基础上，
多用在斜井、井下主要巷道及选煤厂，移动或架 设误工误时，不太方便，胶带宽度有1200㎜、 1000㎜、800㎜ 、600mm类型。
• 2、绳架吊挂式胶带输送机 • 这种输送机可供顺槽及采区上、下山运输之用，
处理。
• （三）机架制造和安装误差导致皮带输送机中心线与理论中心线出现偏差，会导
致输送带跑偏。
• （四）机架刚度设计较差，或偷工减料，或材料不对，会导致输送带跑偏。 • （五）机架纵向中心线与输送机纵向中心线应重合，其允许偏差≤3mm。 • （六）机架纵向中心线的直线度偏差在任意25m长度内≤5mm，但在输送机全长
• 2、增大摩擦系数。其具体措施是：保护好传动滚
筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数， 另一方面滚筒表面少雨水，预防摩擦系数减少。
• 3、增加围包角。
9
围包角含意。
• 一般地，为了增加输送带的张力，防止输送带跑偏打滑，延长输送带
的使用寿命，采取对滚筒进行围包角的措施，所进行围包角的滚筒一
般是新增的。
• 是指含有硫化剂、促进剂和其它配合
的混炼胶料在一定条件（温度、压力、 时间），橡胶分子由线型结构转变成 网状结构的交联过程。
19
热硫化胶接皮带时要严控制的指标
• 温度、时间、压力。 • 1、皮带硫化接头粘接阶梯长度≥250mm(带宽B
＞500～600)。
• 2、皮带硫化粘接温度为130～150℃。 • 3、皮带硫化加热时间为30～45分钟。 • 4、皮带硫化保温保压时间为1小时。 • 5、最佳压力是1.5—2.5MPa。

事故原因
电气设备老化，未及时进行维修更换；作业环境恶劣，输 送带上矿尘较多。
防范措施
加强电气设备检查，及时维修更换老化设备；改善作业环境，定 期清理输送带上的矿尘；提高员工安全意识，加强应急演练。
案例三：火灾事故
01
事故描述
02
事故原因
某粮食加工厂的皮带式输送机在运行 过程中，由于润滑油泄漏滴落在高温 排气管上，造成油温升高并起火。火 势迅速蔓延至整个厂房，造成严重财 产损失。
事故原因
设备维护不到位，未定期检查皮带的紧固情况；操作员安全意识薄弱，未采取必要的安全 措施。
防范措施
加强设备日常维护保养，定期检查皮带紧固情况；提高操作员安全意识，严格遵守操作规 程，确保安全作业。
案例二：电气伤害事故
事故描述
某矿山的皮带式输送机在运行过程中，由于电气线路老化，造成绝缘层破损， 导致电线短路。短路产生的电火花引燃了输送带上的矿尘，引发火灾事故。
03
检查皮带输送机的安全 防护装置是否完好，如 有损坏应及时修复。
04
检查输送带张紧度是否适 中，过松或过紧都会影响 输送效果和设备寿命。
运行中的注意事项
01
02
03
04
确保输送带上的负载均匀分布 ，避免超载运行。
定期检查输送带运行情况，如 发现跑偏、打滑等现象应及时
调整。
注意电机、减速器的温度和声 音，如有异常应及时停机检查
事故原因
设备密封性能不佳；原料包装不严密；操作员未及时发现并处理泄 漏事故。
防范措施
加强设备密封性能检测与维护保养；严格控制原料包装质量；提高操 作员安全意识与责任心；建立应急预案，及时处理泄漏事故。
THANKS
感谢观看

调试方法及技巧
空载调试
在设备空载状态下进行调试， 观察设备运行是否平稳、有无
异常声响和振动。
负载调试
在设备负载状态下进行调试， 逐渐增加负载量，观察设备运 行情况和皮带张紧度变化。
调整皮带张紧度
根据负载调试结果，适当调整 皮带张紧度，确保皮带在负载 状态下不打滑、不松弛。
调整滚筒位置
如果发现滚筒位置不合适或转 动不灵活，可以调整滚筒位置
诊断等功能。
绿色环保
随着环保意识的提高，皮带输送机 将更加注重节能、降噪、减少污染 等方面的设计。
定制化需求
针对不同行业和应用场景，皮带输 送机的定制化需求将逐渐增加。
对未来皮带输送技术的期待
高效率
期待未来皮带输送机在输送效率上有所提升，减 少能源浪费。
长寿命
希望皮带等易损件的使用寿命能够延长，降低维 护成本。
02
安装滚筒
将滚筒安装在支架上，调整好滚筒的 位置和水平度，确保滚筒转动灵活。
01
03
安装皮带
将皮带套在滚筒上，调整好皮带的张 紧度，确保皮带不松弛、不打滑。
注意事项
在安装过程中，要注意安全，避免发 生意外事故；同时要按照设计要求进 行安装，确保设备安装质量。
05
04
连接电源
将电源线与设备连接，确保接线正确、 牢固。
验证维修效果
维修完成后，重新启 动设备，观察设备运 行状况，验证维修效 果。
06 皮带输送机安全操作规程 及培训要求
安全操作规程内容解读
皮带输送机启动前检查
01
确保设备完好、无故障，检查皮带、托辊、驱动装置等关键部
件。
运行中的安全注意事项
02
禁止跨越、触摸运转中的皮带，注意物料均匀加载，防止皮带
