全自动精密绕线机的原理【深度解析】

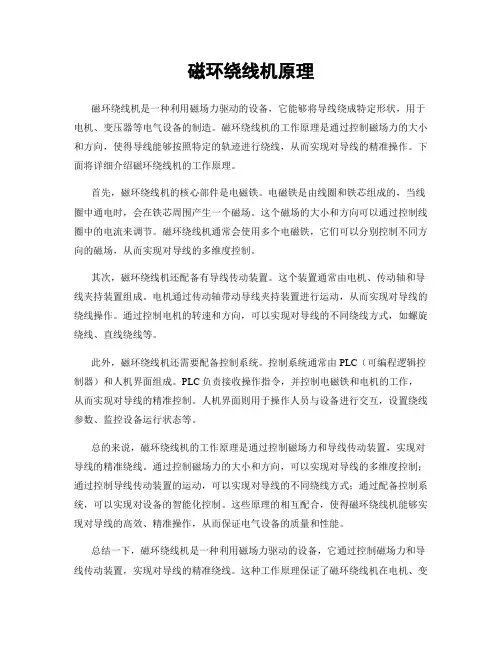

磁环绕线机原理磁环绕线机是一种利用磁场力驱动的设备，它能够将导线绕成特定形状，用于电机、变压器等电气设备的制造。

磁环绕线机的工作原理是通过控制磁场力的大小和方向，使得导线能够按照特定的轨迹进行绕线，从而实现对导线的精准操作。

下面将详细介绍磁环绕线机的工作原理。

首先，磁环绕线机的核心部件是电磁铁。

电磁铁是由线圈和铁芯组成的，当线圈中通电时，会在铁芯周围产生一个磁场。

这个磁场的大小和方向可以通过控制线圈中的电流来调节。

磁环绕线机通常会使用多个电磁铁，它们可以分别控制不同方向的磁场，从而实现对导线的多维度控制。

其次，磁环绕线机还配备有导线传动装置。

这个装置通常由电机、传动轴和导线夹持装置组成。

电机通过传动轴带动导线夹持装置进行运动，从而实现对导线的绕线操作。

通过控制电机的转速和方向，可以实现对导线的不同绕线方式，如螺旋绕线、直线绕线等。

此外，磁环绕线机还需要配备控制系统。

控制系统通常由PLC（可编程逻辑控制器）和人机界面组成。

PLC负责接收操作指令，并控制电磁铁和电机的工作，从而实现对导线的精准控制。

人机界面则用于操作人员与设备进行交互，设置绕线参数、监控设备运行状态等。

总的来说，磁环绕线机的工作原理是通过控制磁场力和导线传动装置，实现对导线的精准绕线。

通过控制磁场力的大小和方向，可以实现对导线的多维度控制；通过控制导线传动装置的运动，可以实现对导线的不同绕线方式；通过配备控制系统，可以实现对设备的智能化控制。

这些原理的相互配合，使得磁环绕线机能够实现对导线的高效、精准操作，从而保证电气设备的质量和性能。

总结一下，磁环绕线机是一种利用磁场力驱动的设备，它通过控制磁场力和导线传动装置，实现对导线的精准绕线。

这种工作原理保证了磁环绕线机在电机、变压器等电气设备制造中的重要作用。

希望本文对磁环绕线机的工作原理有所帮助，谢谢阅读！。

绕线机设计绕线机设计摘要随着电子工业的蓬勃发展，对线圈的需求量越来越大、品种也越来越多。

线圈的使用已遍及了人类生活的方方面面，而线圈的绕制则需要绕线机，这样就为绕线机制造业带来了新的发展机遇。

于是各种各样的绕线机便应运而生了。

本文主要介绍了绕线机的简介与发展，总体方案的如何设计及机械部分的设计步骤。

关键词：绕线机；机构设计。

AbstractWith the booming development of electronic industry, the more and more coils will be needed, and it will become various too. The use of Coil has throughout all aspects of human life, and coiling around the system requires the coil winding machine, which brings new development opportunities for coiling machine manufacturing. Then many different kinds of winding machine emerged as required. The winding machines’ performance are close related with the quality and output of electrical product. Also, it’s precis ion has great influence to the entire machine performance.This context mainly introduce the winding machine and it’s development. It also tells how to design the overall plan and the design steps of machine parts. Keywords：winding machine? mechanism design1 绪论1.1 绕线机的简介绕线机：顾名思义绕线机是把线状的物体缠绕到特定的工件上的机器。

新型全自动转子绕线机设计发布时间：2022-10-13T05:38:00.556Z 来源：《科学与技术》2022年6月11期作者：徐冠军[导读] 绕线机作为电机制造过程的关键设备，随着装备制造业的快速发展，对绕线机提出了更高的要求，全自动转子绕线机实现了绕线生产的自动化徐冠军江门市屹成智能装备有限公司摘要：绕线机作为电机制造过程的关键设备，随着装备制造业的快速发展，对绕线机提出了更高的要求，全自动转子绕线机实现了绕线生产的自动化，极大了改善了手动绕线与半自动绕线的技术缺陷，生产效率、产能与产品质量得到了很大的提高，因此，本文对全自动转子绕线机开展了研究，本文设计的新型全自动转子绕线机体积小，工作效率高，产量大，产品质量稳定，安全性能良好。

关键词：绕线机全自动效率高前言近些年来，随着电器、通信、汽车、电子等行业的发展，微电机制造行业的发展速度较快，电机生产设备是我国装备制造的重要研究方向。

绕线机作为电机制造过程的关键设备，据统计，2021年，绕线机全球销量达9.4亿美元，预计2028年将达到18亿美元，市场需求广阔。

目前，绕线机行业以日本与意大利占据了大部分是市场份额，且技术远领先于国内，随着下游应用行业的需求拉动，同时随着人工成本的压力，急需开发出高效的转子绕线机。

1.绕线机的发展历程20世纪90年代，随着制造业进入快速发展阶段，促使了绕线机的应用。

绕线机由手动绕线、半自动绕线，发展成全自动绕线，手动绕线是指工人必须手动排线，同时还需计算绕线的电阻，手动绕线效率低，质量参差不齐。

半自动绕线机仍由一根人工扁缆组成，增加了技术装置，可以实现自动记录绕线技术，在一定程度上半自动生产使工人的工作量得到了减轻，加工效率有一定的提高，但仍然受限于工人的经验与操作的熟练程度。

全自动绕线机的出现，实现了绕线生产的自动化，极大改善了手动绕线与半自动绕线的技术缺陷，生产效率、产能与产品质量得到了很大的提高，为下游制造业降低了生产成本。

转子绕线机工作原理
转子绕线机是一种用于电机转子绕线的设备。

其工作原理如下：
1. 准备工作：
在开始绕线之前，需要先将电机转子固定在绕线机内，并调
整绕线机的参数，使其适配转子尺寸和绕线需求。

2. 根据绕线要求，选择合适的线材，并将线材连接到绕线机的线盘。

3. 启动绕线机：
当绕线机启动后，线材会被自动牵引进入工作区域。

同时，
绕线机会将线材绕制在转子的绕线槽内。

4. 绕线过程：
在绕线过程中，绕线机会根据预定的绕线方案，通过绕线头
或绕线刀将线材固定在转子的绕线槽内。

绕线刀会带动线材旋转，并在同一时间内，将线材从线盘上
剥离下来，然后将其固定在转子的槽内。

5. 控制绕线质量：
在绕线过程中，绕线机会通过调整绕线头的运动速度和绕线
刀的位置，控制线材的张力和角度，以确保绕线质量达到要求。

同时，绕线机还会监测绕线过程中的拉力和扭矩，以及线材
的位置，以便及时发现并纠正任何异常情况。

6. 完成绕线：
绕线完成后，绕线机会自动停止，并将绕好的转子从机器中取出。

此时，转子上已经完成了绕线工作。

接下来，可以将转子与电机的其他部件进行组装，以完成整个电机的制造过程。

绕线机的工作原理是通过控制绕线头和绕线刀的运动来实现对线材的自动绕线。

它可以高效、精准地完成对电机转子的绕线工作，提高生产效率和产品质量。

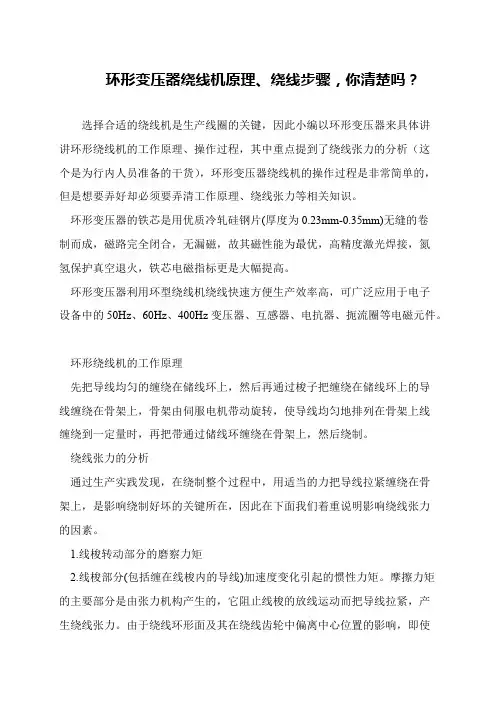

环形变压器绕线机原理、绕线步骤，你清楚吗？
选择合适的绕线机是生产线圈的关键，因此小编以环形变压器来具体讲
讲环形绕线机的工作原理、操作过程，其中重点提到了绕线张力的分析（这
个是为行内人员准备的干货），环形变压器绕线机的操作过程是非常简单的，但是想要弄好却必须要弄清工作原理、绕线张力等相关知识。

 环形变压器的铁芯是用优质冷轧硅钢片(厚度为0.23mm-0.35mm)无缝的卷
制而成，磁路完全闭合，无漏磁，故其磁性能为最优，高精度激光焊接，氮
氢保护真空退火，铁芯电磁指标更是大幅提高。

 环形变压器利用环型绕线机绕线快速方便生产效率高，可广泛应用于电子
设备中的50Hz、60Hz、400Hz变压器、互感器、电抗器、扼流圈等电磁元件。

 环形绕线机的工作原理
 先把导线均匀的缠绕在储线环上，然后再通过梭子把缠绕在储线环上的导
线缠绕在骨架上，骨架由伺服电机带动旋转，使导线均匀地排列在骨架上线
缠绕到一定量时，再把带通过储线环缠绕在骨架上，然后绕制。

 绕线张力的分析
 通过生产实践发现，在绕制整个过程中，用适当的力把导线拉紧缠绕在骨
架上，是影响绕制好坏的关键所在，因此在下面我们着重说明影响绕线张力
的因素。

 1.线梭转动部分的磨察力矩
 2.线梭部分(包括缠在线梭内的导线)加速度变化引起的惯性力矩。

摩擦力矩的主要部分是由张力机构产生的，它阻止线梭的放线运动而把导线拉紧，产
生绕线张力。

由于绕线环形面及其在绕线齿轮中偏离中心位置的影响，即使。

高速环形绕线机原理
高速环形绕线机是一种自动化绕线设备，主要用于电子元件、电力电缆、通讯电缆、高温电缆等线缆的绕制。

其原理是通过控制系统精准控制线圈的张力、速度和方向，使导线在模具的引导下，沿着旋转的轴向绕制成规定的线圈形状。

高速环形绕线机主要由机身、控制系统和模具组成。

其中机身包括主轴、电机、传动装置、张力装置和收线装置等部分。

控制系统包括数控控制器、触摸屏、编码器、伺服电机和传感器等。

模具则是根据不同线圈形状设计制造的，可根据需要更换。

在工作过程中，先将导线通过张力装置拉紧，然后进入模具中的绕线槽。

控制系统根据预设参数，精准控制导线的张力、速度和方向，使其沿着模具轨迹绕制出规定形状的线圈。

同时，收线装置会将绕制好的线圈收取，以便进行后续加工。

高速环形绕线机具有生产效率高、绕线精度高、适用范围广等优点，已广泛应用于电子、电力、通讯等领域。

- 1 -。

自动绕线机毕业设计自动绕线机毕业设计毕业设计是大学生在校期间最为重要的一项任务，它既是对所学知识的综合运用，也是对学生能力的全面考察。

在我的专业领域中，我选择了自动绕线机作为我的毕业设计主题。

下面我将从设计需求、原理及实现、优化方案等方面进行论述。

设计需求自动绕线机是一种用于电子元器件生产的机器，它能够自动完成线圈的绕制工作。

在设计自动绕线机时，首先要明确设计需求。

根据市场调研和用户需求分析，我确定了以下几点设计需求：高效率、精准性、稳定性和易操作性。

原理及实现在自动绕线机的设计中，核心原理是通过电机驱动线圈的旋转，同时通过传感器实时检测线圈的位置，从而实现精准绕线。

具体实现过程中，需要考虑以下几个关键因素。

首先，选择合适的电机。

电机是自动绕线机运行的核心部件，需要选择适合的电机类型和规格。

常见的选择有步进电机和伺服电机，它们具有不同的特点和适用范围。

其次，设计合理的传感器系统。

传感器用于检测线圈的位置和状态，以便对绕线过程进行控制。

常见的传感器有光电传感器、霍尔传感器等，选择合适的传感器对于实现精准绕线至关重要。

此外，还需要设计合理的控制系统。

控制系统是自动绕线机的大脑，负责对电机和传感器进行控制和协调。

可以采用单片机或者PLC等嵌入式系统进行控制，通过编程实现自动化操作。

优化方案在设计自动绕线机的过程中，我也考虑了一些优化方案，以提高机器的性能和功能。

首先，我考虑了实现多种绕线方式的需求。

不同的电子元器件需要不同的绕线方式，例如圆形绕线、方形绕线等。

因此，我设计了可调节的绕线模块，可以根据不同的需求进行灵活调整。

其次，我考虑了自动调节线圈张力的需求。

绕线过程中，线圈的张力对于绕线质量至关重要。

因此，我设计了张力传感器和自动调节装置，能够实时监测和调节线圈的张力，以保证绕线质量。

最后，我考虑了安全性和可靠性的需求。

自动绕线机在运行过程中，需要保证操作人员的安全，并且能够稳定可靠地完成绕线任务。

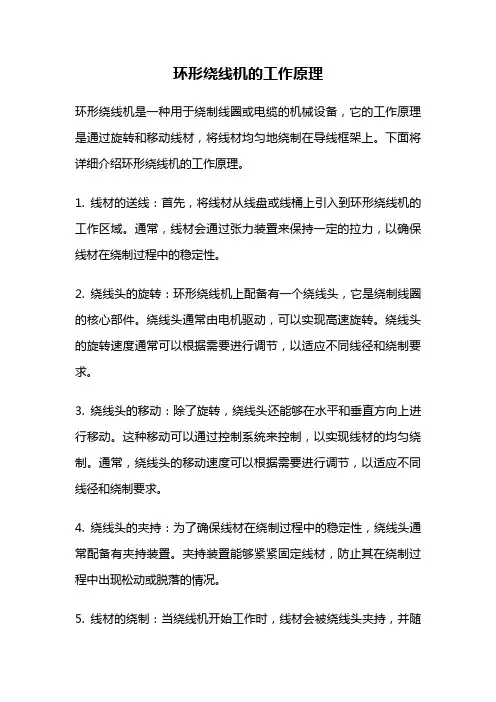

环形绕线机的工作原理环形绕线机是一种用于绕制线圈或电缆的机械设备，它的工作原理是通过旋转和移动线材，将线材均匀地绕制在导线框架上。

下面将详细介绍环形绕线机的工作原理。

1. 线材的送线：首先，将线材从线盘或线桶上引入到环形绕线机的工作区域。

通常，线材会通过张力装置来保持一定的拉力，以确保线材在绕制过程中的稳定性。

2. 绕线头的旋转：环形绕线机上配备有一个绕线头，它是绕制线圈的核心部件。

绕线头通常由电机驱动，可以实现高速旋转。

绕线头的旋转速度通常可以根据需要进行调节，以适应不同线径和绕制要求。

3. 绕线头的移动：除了旋转，绕线头还能够在水平和垂直方向上进行移动。

这种移动可以通过控制系统来控制，以实现线材的均匀绕制。

通常，绕线头的移动速度可以根据需要进行调节，以适应不同线径和绕制要求。

4. 绕线头的夹持：为了确保线材在绕制过程中的稳定性，绕线头通常配备有夹持装置。

夹持装置能够紧紧固定线材，防止其在绕制过程中出现松动或脱落的情况。

5. 线材的绕制：当绕线机开始工作时，线材会被绕线头夹持，并随着绕线头的旋转和移动，逐渐绕制在导线框架上。

绕线头的旋转速度和移动速度的协调配合，可以实现线材的均匀绕制。

同时，绕线头的夹持装置能够确保线材的稳定性，避免出现绕制不均匀或脱落的情况。

6. 绕制完成和剪断：当线材绕制到预定长度或绕制完毕时，绕线机会自动停止工作。

此时，绕线头会释放对线材的夹持，并进行剪断。

剪断通常使用切割工具来完成，确保线材与线盘或线桶的分离。

环形绕线机通过旋转和移动线材，配合绕线头的夹持和剪断装置，实现了线材的均匀绕制。

这种工作原理使得环形绕线机成为线圈和电缆绕制的重要设备，在电子、电气等行业有着广泛的应用。

随着技术的不断发展，环形绕线机的工作效率和精度也在不断提高，为线材的生产和加工提供了更高的质量和效益。

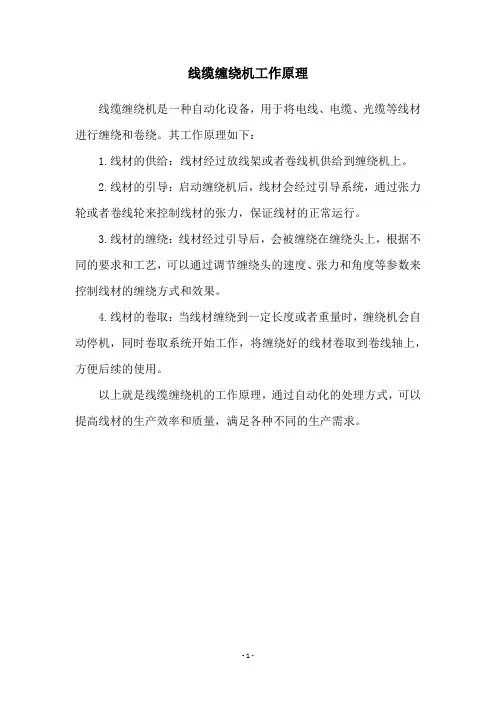

线缆缠绕机工作原理
线缆缠绕机是一种自动化设备，用于将电线、电缆、光缆等线材进行缠绕和卷绕。

其工作原理如下：
1.线材的供给：线材经过放线架或者卷线机供给到缠绕机上。

2.线材的引导：启动缠绕机后，线材会经过引导系统，通过张力轮或者卷线轮来控制线材的张力，保证线材的正常运行。

3.线材的缠绕：线材经过引导后，会被缠绕在缠绕头上，根据不同的要求和工艺，可以通过调节缠绕头的速度、张力和角度等参数来控制线材的缠绕方式和效果。

4.线材的卷取：当线材缠绕到一定长度或者重量时，缠绕机会自动停机，同时卷取系统开始工作，将缠绕好的线材卷取到卷线轴上，方便后续的使用。

以上就是线缆缠绕机的工作原理，通过自动化的处理方式，可以提高线材的生产效率和质量，满足各种不同的生产需求。

- 1 -。

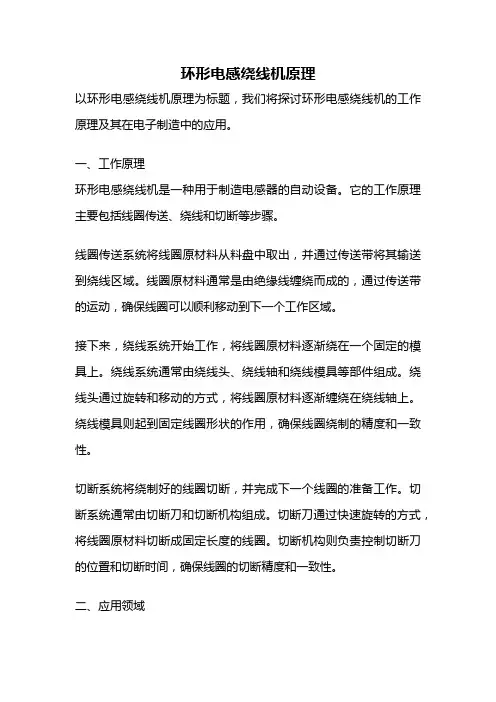

环形电感绕线机原理以环形电感绕线机原理为标题，我们将探讨环形电感绕线机的工作原理及其在电子制造中的应用。

一、工作原理环形电感绕线机是一种用于制造电感器的自动设备。

它的工作原理主要包括线圈传送、绕线和切断等步骤。

线圈传送系统将线圈原材料从料盘中取出，并通过传送带将其输送到绕线区域。

线圈原材料通常是由绝缘线缠绕而成的，通过传送带的运动，确保线圈可以顺利移动到下一个工作区域。

接下来，绕线系统开始工作，将线圈原材料逐渐绕在一个固定的模具上。

绕线系统通常由绕线头、绕线轴和绕线模具等部件组成。

绕线头通过旋转和移动的方式，将线圈原材料逐渐缠绕在绕线轴上。

绕线模具则起到固定线圈形状的作用，确保线圈绕制的精度和一致性。

切断系统将绕制好的线圈切断，并完成下一个线圈的准备工作。

切断系统通常由切断刀和切断机构组成。

切断刀通过快速旋转的方式，将线圈原材料切断成固定长度的线圈。

切断机构则负责控制切断刀的位置和切断时间，确保线圈的切断精度和一致性。

二、应用领域环形电感绕线机在电子制造中具有广泛的应用。

它主要用于制造电感器，电感器是一种能够储存电能并产生磁场的元件，常用于滤波、稳压、变压等电路中。

在电子设备中，环形电感器通常是由线圈绕制而成的。

线圈的绕制质量直接影响到电感器的性能和稳定性。

而环形电感绕线机可以高效地完成线圈的绕制工作，确保线圈的质量和一致性。

环形电感绕线机还具有自动化生产的优势。

相比于手工绕线，环形电感绕线机可以大大提高生产效率，减少人工错误和劳动强度，同时提高产品的一致性和稳定性。

三、结论环形电感绕线机是一种用于制造电感器的自动设备，它通过线圈传送、绕线和切断等步骤，实现线圈的自动化绕制。

环形电感绕线机在电子制造中具有广泛的应用，可以提高生产效率，保证产品质量和稳定性。

通过不断提升环形电感绕线机的技术水平和自动化程度，我们可以进一步推动电子制造工业的发展。

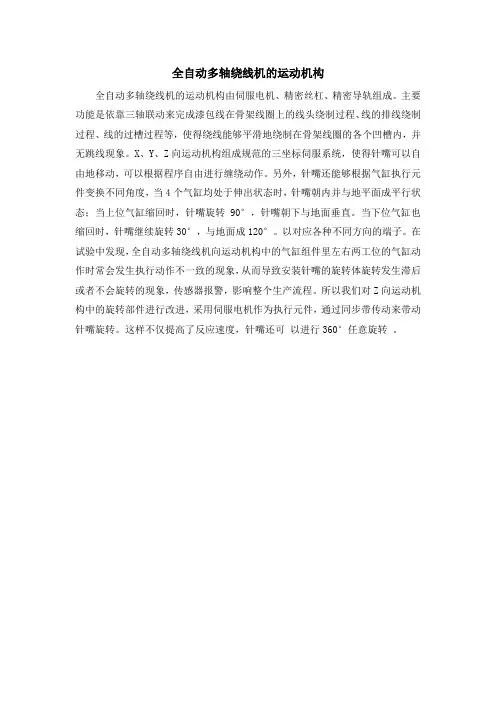

全自动多轴绕线机的运动机构
全自动多轴绕线机的运动机构由伺服电机、精密丝杠、精密导轨组成。

主要功能是依靠三轴联动来完成漆包线在骨架线圈上的线头绕制过程、线的排线绕制过程、线的过槽过程等，使得绕线能够平滑地绕制在骨架线圈的各个凹槽内，并无跳线现象。

X、Y、Z向运动机构组成规范的三坐标伺服系统，使得针嘴可以自由地移动，可以根据程序自由进行缠绕动作。

另外，针嘴还能够根据气缸执行元件变换不同角度，当4个气缸均处于伸出状态时，针嘴朝内并与地平面成平行状态；当上位气缸缩回时，针嘴旋转90°，针嘴朝下与地面垂直。

当下位气缸也缩回时，针嘴继续旋转30°，与地面成120°。

以对应各种不同方向的端子。

在试验中发现，全自动多轴绕线机向运动机构中的气缸组件里左右两工位的气缸动作时常会发生执行动作不一致的现象，从而导致安装针嘴的旋转体旋转发生滞后或者不会旋转的现象，传感器报警，影响整个生产流程。

所以我们对Z向运动机构中的旋转部件进行改进，采用伺服电机作为执行元件，通过同步带传动来带动针嘴旋转。

这样不仅提高了反应速度，针嘴还可以进行360°任意旋转。

基于单片机控制的双伺服精密绕线机系统摘要介绍了一种基于单片机控制的双伺服精密绕线机系统，详细叙述了系统的硬件构成、控制原理和程序流程。

该系统主要由单片机、伺服电机和传感器构成。

具有开发周期短、排线精密、成本低等优点。

关键词绕线机；单片机；交流伺服电机；伺服驱动器0引言自动绕线机是机电一体化产品，在电子电气行业运用广泛，它的功能是将线状物体（如漆包线）缠绕在特定工件上。

在电动机、变压器、扬声器等各类电气产品中，内部含有的各式各样的线圈都是由绕线机绕制，而线圈绕制的精度直接影响到其作为电感类元器件的电气参数，进而影响到相应电气产品的整体质量。

目前市场上常见的绕线机都是采用步进电机提供动力，并以PLC或单片机控制核心。

步进电机有个很严重的问题是容易产生累积误差，导致出现排线不紧密、重叠、张力不均匀等现象。

本文所述绕线机以单片机作为控制核心，采用运动精度更高的交流伺服电机作为动力源，提高了绕线精度。

1系统方案本文所述绕线机系统技术特色是在精密机械装置的基础上，利用单片机结合两套交流伺服电机系统的方案，避免了在高精度运动控制中单片机进行复杂运算，单片机仅需负责两轴协调调度，实现绕排线高精度控制。

1.1 绕线机的机构和原理绕线机的工作示意图如图1所示。

绕线机的机械运动分为两个完全独立的运动，一个是主轴运动，另一个是排线运动。

其中主轴旋转运动，即绕线模具随主轴伺服电机做旋转运动，使漆包线在绕线模具上绕制；排线运动，即漆包线沿绕线模具的轴向做点动直线运动，通过控制排线轴的正转和反转实现导线轮左右往复运动。

漆包线能够紧密而均匀地绕制在绕线模具上，其工作原理是当主轴伺服电机旋转一周时，排线轴带动丝杆上导线轮平移一个线径的单位。

主轴和排线轴的同步性决定了绕线的质量。

1.2 绕线机控制系统结构和原理绕线机的控制系统结构如图2所示，该系统主要由单片机、交流伺服电机及驱动、LCD、键盘组成。

设计的双伺服（主轴、排线轴各一套伺服电机）系统，主要原理是：单片机以脉冲的形式向伺服驱动器发送控制信号，伺服驱动器利用编码器发回的反馈信号，再通过其内部的算法对电机进行准确的位置和速度控制。

定子绕线机的工作原理
定子绕线机是一种用于电机定子绕线的机械设备，它的工作原理如下：
1. 准备工作：首先将电机定子放置在绕线机的工作台上，并通过夹具固定。

同时，将绕线机连接到电源以提供动力。

2. 绕线准备：根据实际需求调整绕线机上的绕线模具，确保可以按照所需的线径、匝数和布局进行绕线。

3. 进行绕线：启动绕线机后，其电动主驱动装置会带动绕线转盘旋转。

同时，线材从线纸架上通过绕线头引导并与电机定子接触。

4. 绕线过程：绕线头中安装有线材压紧装置和绕线刀具。

线材经过绕线头后，会被压紧并且被切割断开。

线材此时会随着电机定子的旋转，按照预定的匝数和布局进行绕线。

5. 绕线完成：当绕线达到预定的绕线匝数后，绕线机会自动停止工作。

绕线的线尾会被剪断，同时定子上的绕线会被固定在特定位置。

通过以上工作原理，定子绕线机可以高效地完成电机定子的绕线工作，提高了生产效率和质量。

环牛绕线机的工作原理
环牛绕线机是一种机械设备，用于将绕线导体缠绕在环状的绕线管上。

它的工作原理如下：
1.首先，放置一个环形的绕线管在绕线机的绕线架上。

2.绕线机会将一根绕线导体送入绕线机的导线轮组里。

导线轮组由多
个轮子组成，可以将导线推进绕线管中。

3.绕线机上有一个转盘，它用来控制导线的方向。

导线从导线轮组出
来以后，被转盘上的夹具夹住，然后被转盘旋转到绕线管的位置。

4.绕线机会自动控制导线的速度和转盘旋转的角度，以确保导线被缠
绕在绕线管上。

5.当导线缠绕到绕线管的一定长度后，绕线机会自动停止。

此时，一
个绕好的环状导体就完成了。

6.最后，将环状导体从绕线机上取出来，就完成了整个绕线过程。

总的来说，环牛绕线机的工作原理是利用机械装置完成导线的自动送进、缠绕、旋转、停止等一系列操作，从而实现将导线缠绕在环状的绕线
管上的目的。
