离心式鼓风机设计手册离心式鼓风机设计手册第一章离心式鼓风机的概述离心式鼓风机是一种用于将空气或气体向某一方向输送的机械装置。

其工作原理为将气体加速至高速后进入离心式叶轮，由于离心力的作用，气体被甩到离心式叶轮外缘，在轮盘的作用下形成了高速气流，最终通过出风口排出。

离心式鼓风机又称离心风机，广泛应用于空气处理、工业气体输送、污水处理等领域。

第二章离心式鼓风机的结构离心式鼓风机主要由进风口、叶轮、轴承、机壳、出风口等部分组成。

进风口通常设有筛网以防止进入杂物，叶轮则是离心式鼓风机的核心组件，一般由多个叶片、中心轴和轮盘组成。

机壳则是保护和支撑叶轮和轴承的结构，出风口则是将气体排出的通道。

另外，为了保证离心式鼓风机的正常运行，通常还需配置电机、减速器、联轴器等辅助设备。

第三章离心式鼓风机的设计要点1.叶轮的设计叶轮是离心式鼓风机的核心组件，其设计要点包括叶片数目、叶片厚度、叶片形状等。

不同的工况需要不同的叶轮设计，一般可采用数值模拟和实验验证相结合的方法进行优化设计。

2.进出风口的设计进出风口的设计直接影响离心式鼓风机的气体流量和压力，应充分考虑其形状、结构和位置的因素，以保证气体的充分进出和流畅通畅。

3.机壳和支承的设计机壳和支承的设计应考虑其对叶轮和轴承的保护和支撑作用，充分考虑载荷、振动等因素，以确保离心式鼓风机的正常运转。

4.电机和减速器的选择电机和减速器的选择应根据离心式鼓风机的负载性质和运行条件来选择，以充分利用其动力输出。

第四章离心式鼓风机的维护和保养离心式鼓风机的维护和保养是保证其长期稳定运行的关键，包括定期检查、润滑、清理等工作。

特别需要注意的是轴承的润滑、清洁和更换，以及电机和减速器的维护保养和更换。

结语离心式鼓风机是一种重要的机械设备，其设计与维护保养对其运行效率和寿命具有至关重要的影响。

我们的设计和管理应遵循科学、合理、可持续的原则，以确保离心式鼓风机的长期稳定运行。

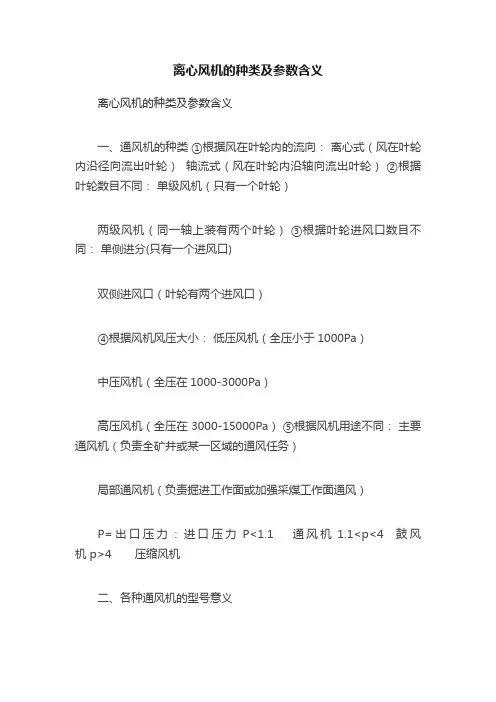

离心风机的种类及参数含义离心风机的种类及参数含义一、通风机的种类①根据风在叶轮内的流向：离心式（风在叶轮内沿径向流出叶轮）轴流式（风在叶轮内沿轴向流出叶轮）②根据叶轮数目不同：单级风机（只有一个叶轮）两级风机（同一轴上装有两个叶轮）③根据叶轮进风口数目不同：单侧进分(只有一个进风口)双侧进风口（叶轮有两个进风口）④根据风机风压大小：低压风机（全压小于1000Pa）中压风机（全压在1000-3000Pa）高压风机（全压在3000-15000Pa）⑤根据风机用途不同：主要通风机（负责全矿井或某一区域的通风任务）局部通风机（负责掘进工作面或加强采煤工作面通风）P=出口压力：进口压力 P<1.1 通风机 1.1<p<4 鼓风机 p>4 压缩风机二、各种通风机的型号意义1、离心式风机离心风机型号的意义：由基本型号和补充型号所组成。

如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。

“G”表示送风机（鼓风机）“Y”表示引风机。

补充型号由两位数字组成。

第一位数字表示风机进口吸入型式，以“0”、“1”、“2”表示，其中“0”代表双吸风机；“1”代表单吸风机；“2”代表两级串联风机。

第二位数字代表设计序号。

风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。

例如：W9-26№16D第一个位置代表风机的用途W高温 F防腐 B防爆 ... 第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压第三个位置连接符号第四个位置，代表风机的压力与风量的特征比值72大风量 68中风量 26低风量 19小风量 12 小风量第五个位置数学符号第六个位置代表风机叶轮直径 16叶轮直径1.6米 12叶轮直径1.2米 10叶轮直径1.0米4-72 No5A风机型号：4-72 4代表压力系数，72代表风量系数No 是几号的意思 5代表叶轮直径（500mm）A 传动方式电机与风机直连离心风机的型号，由基本型号和补充型号所组成。

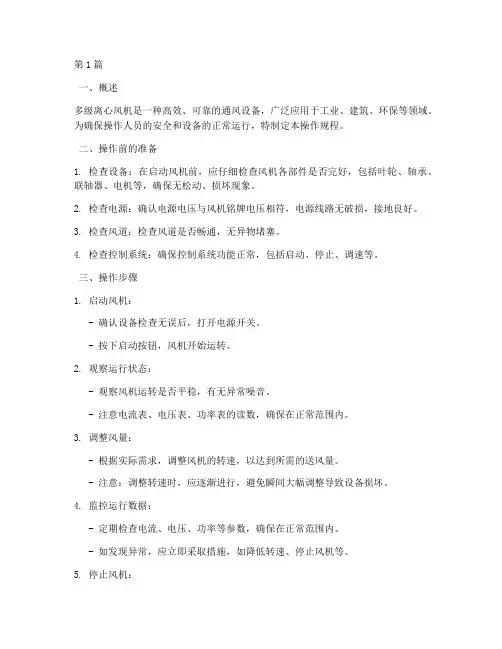

第1篇一、概述多级离心风机是一种高效、可靠的通风设备，广泛应用于工业、建筑、环保等领域。

为确保操作人员的安全和设备的正常运行，特制定本操作规程。

二、操作前的准备1. 检查设备：在启动风机前，应仔细检查风机各部件是否完好，包括叶轮、轴承、联轴器、电机等，确保无松动、损坏现象。

2. 检查电源：确认电源电压与风机铭牌电压相符，电源线路无破损，接地良好。

3. 检查风道：检查风道是否畅通，无异物堵塞。

4. 检查控制系统：确保控制系统功能正常，包括启动、停止、调速等。

三、操作步骤1. 启动风机：- 确认设备检查无误后，打开电源开关。

- 按下启动按钮，风机开始运转。

2. 观察运行状态：- 观察风机运转是否平稳，有无异常噪音。

- 注意电流表、电压表、功率表的读数，确保在正常范围内。

3. 调整风量：- 根据实际需求，调整风机的转速，以达到所需的送风量。

- 注意：调整转速时，应逐渐进行，避免瞬间大幅调整导致设备损坏。

4. 监控运行数据：- 定期检查电流、电压、功率等参数，确保在正常范围内。

- 如发现异常，应立即采取措施，如降低转速、停止风机等。

5. 停止风机：- 当达到停机条件时，按下停止按钮，风机停止运转。

- 确认风机完全停止后，关闭电源开关。

四、注意事项1. 安全操作：操作人员必须熟悉本规程，严格遵守操作规程，确保自身和他人的安全。

2. 定期维护：定期对风机进行检查、清洁、润滑等维护工作，确保设备正常运行。

3. 严禁超负荷运行：严禁风机超负荷运行，以免损坏设备。

4. 严禁非专业人员操作：非专业人员严禁操作风机，以免发生意外。

5. 紧急情况处理：- 如发现设备异常，应立即停止风机，切断电源。

- 如发生火灾、触电等紧急情况，应立即采取应急措施，并拨打报警电话。

五、总结多级离心风机是一种重要的通风设备，其操作规程对于确保设备正常运行和操作人员安全至关重要。

操作人员应严格遵守本规程，定期进行维护，确保风机始终处于良好的工作状态。

A、D式传动方式离心风机使用说明书目录一、概述……………………………………………………….二、产品主要结构简介……………………………………….三、电控柜简介……………………………………………….四、机组的安装……………………………………………….五、润滑油系统的冲洗及加注润滑油……………………….六、操作与使用……………………………………………….七、风机的维护……………………………………………….序言为使用户能正确使用和维护产品，提高风机的运行效率，延长使用寿命，以及防止意外事故发生，请用户在安装使用风机前，务必对该使用说明书所叙述的内容进行仔细阅读，并加以理解，以免发生差错。

本使用说明书请用户妥善保存，以便随时查阅。

一、概述本说明书主要适用于A、D型传动结构的单吸入（或双吸入）离心式风机，关于A、D型传动的具体意义，详见如下：1、风机型号的后缀风机型号的后缀（风机的型号的末尾英文字母）代表风机的不同传动方式，常见的如下：A式传动—风机叶轮与电机直联。

无轴承风机。

C式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用皮带轮方式联接。

D式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用联轴器联接。

F式传动—风机的两个轴承分别位于风机的两侧，风机与电机之间用联轴器联2、风机的型号的前缀根据风机的使用环境不同，风机的用途不同，对风机的型号的前缀（风机的型号的第一个字母）不同。

常见的如下：G—鼓风机Y—引风机R—热风机W—高温风机M—煤粉风机F—防腐风机MC—煤磨除尘风机SL—循环耐磨风机等等。

二、产品主要结构简介风机机组除风机本体外，根据用户需要，可配备各种外配套，主要有液力耦合器（或液体电阻调速器）、电机（或变频电机）、慢转装置、差动导叶调节装置（也称调节门）风机进、出口膨胀节、润滑油站、电动执行器、消声器、电控柜（或机旁仪表柜）、高压（或低压柜）…等。

对外配置的配置，不同的用户有不同的要求，具体的供货范围根据合同。

GDF型离心式管道风机GDF型离心式管道风机1、GDF型离心式管道风机概述1.1.GDF型离心式管道风机,叶轮为前倾式多翼离心叶轮,单面吸风,风机设计成水平进出,方形进出风口可直接与风管联接。

风机电机为空调专用电机，整机具有噪声低，运用转平稳，使用寿命长等特点。

1.2.风机按直径分为140～500mm十闪种规格系列风量为130～7280m3/h,全压为45～810Pa。

1.3.为适应不同场所噪声的要求,分为:●普通型：其全部材料为镀锌钢板通过咬口成形；●消声型：其风机部分为镀锌钢板通过咬口成形，箱体箱板为彩涂板内加消声材料，框架为铝合金型材，进出风口设有过滤网。

2、GDF型离心式管道风机工作条件工作温度：-20～+40℃；湿度：小于90%；介质条件：空气（含尘量不超过100mg/m3）工作电源：三相380V/50HZ；单相220V/50HZ（部分型号）。

3、GDF型离心式管道风机应用风机广泛应用于宾馆、饭店、会议室、办公楼、公共场所、商场等通风换气之用。

4、GDF型离心式管道风机配置4.1.标准配置●叶轮; ●外转子电机; ●机壳(蜗壳、集流器、电机支架；●过滤网（仅消声型）；●箱体（仅消声型）。

4.2.备选件及附件(订货时说明是否购买※减振设备；※控制箱※消声器※对接法兰。

5、GDF型离心式管道风机加工工艺5.1.风机叶轮、机壳全为优质镀锌钢板，全部模具生产，经咬口成形。

叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2.消声型风机箱板经数控折弯机折边成形,以自攻螺钉与铝合金型材连接而成。

6、GDF型离心式管道风机性能参数GDF型离心式管道风机性能参数表机号转速（r/min）风量（m3/h）全压（Pa）静压（Pa）电机型号功率（kW电压（V）噪声dB（A）重量（kg）GDF1.4-86901304540YDK-3-80.0032203812 GDF1.4-412201809181YDK-19-40.0192204412 BDF2.5-86906008069YDK-40-80.042204627 550908145010094GDF2.5-690080010585YDK-90-60.092205329 720128112560142132GDF2.5-413801*********YDK-250-40.252206130 1000300269860330307GDF3.0-8690126010076YDK-90-80.093805232 1000138123800156146GDF3.0-69001640158118YDK-180-60.183805832 13002201951060246229GDF3.0-413802510370275YDK-750-40.75380683520005154551620578539GDF3.5-55015508565YDK-120-100.123805245 10124011299900128121GDF3.5-8690199312694YDK-250-80.25380574815881761551286197183GDF3.5-69002599214159YDK-450-60.45380605020712982631678335312GDF4.0-5502300130104YDK-180-100.183805660 1020001751561780190175GDF4.0-86902700210175YDK370-80.37380616224002602322120285263GDF4.0-69003600373311YDK-900-60.9380686432004624132800500462GDF4.5-5503200185156YDK-370-100.373806075 1030002201952750250229GDF4.5-86904000300255YDWL1.8-80.8380668037603403003500380346GDF4.5-69005300510459YDK-1800-6 1.8380738650006005554660650611GDF5.0-5504500220183YDK-650-100.653806387 1040002802513650310286GDF5.0-86905460350296YDK-1800-8 1.83807010250004303854560470432GDF5.0-69007280600504YDWL3-6338076115 67007406596080810743备注：订货时请注明风机的电源，上述参数表中噪声值为普通型离心式管道风机噪声道，消声型离心式管道风机的噪声值可降低2～4Db(A。

离心鼓风机主要技术要求
一、性能要求
1、离心式鼓风机的静态压力性能应满足设计要求，全压和效率应满
足表1的规定。

2、鼓风机运行时，按设计要求，应保持良好的稳定性，机械噪声应
低于75dBA。

3、离心鼓风机最大耗电功率不得超过技术参数要求值。

4、离心鼓风机的运行性能应符合国家有关质量标准。

二、技术参数要求
1、离心鼓风机的全压和效率要求参见表1
3、离心鼓风机的最大耗电功率，不得超过技术参数要求值，具体参
见表2
4、离心鼓风机的振动应低于2.5mm/s，噪声应低于75dBA。

5、离心式鼓风机需要选择质量好的管路装置，以确保鼓风机的运行。

三、外形尺寸要求
1、离心鼓风机的外形长度、宽度和高度应符合技术文件所标出的规定，并保持良好的安装和操作空间。

2、离心鼓风机的静态平衡和动态平衡要求符合技术文件所标出的规定，以确保鼓风机的安全运行。

四、安装要求
1、离心鼓风机必须在平坦的地面上安装，安装过程中要保持良好的水平性，以便正常运行。

2、离心鼓风机要安装在室内，应保持适当的操作空间，以方便安全操作和使用。

鼓风机型号及参数大全鼓风机是一种常见的工业设备，广泛应用于通风、输送、干燥等领域。

不同型号的鼓风机在工作原理、性能参数等方面存在一定差异，本文将对常见的鼓风机型号及其参数进行介绍，以便用户选择合适的设备。

一、离心鼓风机。

离心鼓风机是一种常见的鼓风机型号，其工作原理是利用离心力将气体送入排气管道。

离心鼓风机通常分为单级和多级两种，单级离心鼓风机适用于对气体进行中低压输送，而多级离心鼓风机适用于对气体进行高压输送。

离心鼓风机的参数包括风量、风压、功率等，用户在选择时应根据具体需求进行综合考虑。

二、轴流鼓风机。

轴流鼓风机是另一种常见的鼓风机型号，其工作原理是利用叶轮叶片将气体沿轴向进行输送。

轴流鼓风机通常适用于对气体进行大流量、低压输送，如通风换气、空调系统等。

轴流鼓风机的参数包括风量、风压、效率等，用户在选择时应考虑设备的运行稳定性和能耗情况。

三、侧吸式鼓风机。

侧吸式鼓风机是一种结构特殊的鼓风机型号，其工作原理是通过叶轮叶片的旋转产生负压，将气体吸入并排出。

侧吸式鼓风机通常适用于对气体进行密闭输送，如粉尘、颗粒物料的输送和排放。

侧吸式鼓风机的参数包括吸入口直径、排出口直径、功率等，用户在选择时应考虑设备的密闭性和耐磨性。

四、无油鼓风机。

无油鼓风机是一种环保型的鼓风机型号，其工作原理是通过特殊的密封结构和材料，实现气体的无油输送。

无油鼓风机通常适用于对气体纯净度要求较高的场合，如医疗设备、食品加工等。

无油鼓风机的参数包括最大真空度、最大压力、噪音等，用户在选择时应考虑设备的运行稳定性和维护成本。

五、高温鼓风机。

高温鼓风机是一种特殊用途的鼓风机型号，其工作原理是通过特殊的材料和冷却系统，实现对高温气体的输送和处理。

高温鼓风机通常适用于对高温气体进行排放、冷却、干燥等，如炼油、冶金等行业。

高温鼓风机的参数包括最大温度、耐热材料、冷却方式等，用户在选择时应考虑设备的耐高温性和安全性。

六、小型鼓风机。

小型鼓风机是一种便携式的鼓风机型号，其工作原理和参数与常规鼓风机相似，但适用于对小流量、低压力的气体进行输送。

鼓风机型号及参数大全鼓风机是一种用于输送气体、增压、通风等工业领域的设备，其种类繁多，参数也各异。

本文将介绍几种常见的鼓风机型号及其参数，以供大家参考选择。

一、离心鼓风机。

离心鼓风机是一种常见的鼓风机型号，其主要特点是结构简单、运行可靠、噪音小、效率高。

离心鼓风机的型号通常以字母和数字的组合来表示，如C4-72，其中"C"代表离心式，"4"代表叶轮直径，"72"代表叶轮的压力。

参数方面，离心鼓风机的风量范围一般在500~100000m³/h，风压范围在300~15000Pa，功率范围在0.75~500kW。

二、轴流鼓风机。

轴流鼓风机是另一种常见的鼓风机型号，其主要特点是结构紧凑、噪音低、效率高。

轴流鼓风机的型号通常以字母和数字的组合来表示，如T35-11，其中"T"代表轴流式，"35"代表叶轮直径，"11"代表叶轮的压力。

参数方面，轴流鼓风机的风量范围一般在1000~100000m³/h，风压范围在100~1000Pa，功率范围在1.1~315kW。

三、混流鼓风机。

混流鼓风机是一种介于离心鼓风机和轴流鼓风机之间的型号，其主要特点是结构紧凑、效率高、噪音低。

混流鼓风机的型号通常以字母和数字的组合来表示，如Q5-72，其中"Q"代表混流式，"5"代表叶轮直径，"72"代表叶轮的压力。

参数方面，混流鼓风机的风量范围一般在500~100000m³/h，风压范围在300~1500Pa，功率范围在0.75~500kW。

四、无油鼓风机。

无油鼓风机是一种特殊的鼓风机型号，其主要特点是无需添加润滑油、维护简单、适用于对气体纯度要求高的场合。

无油鼓风机的型号通常以字母和数字的组合来表示，如2BW-150，其中"2BW"代表无油式，"150"代表叶轮的直径。

气悬浮离心鼓风机使用手册V20200103⚫高效⚫无油⚫长寿命⚫低噪音⚫智能控制⚫维护简单更多详情请访问欢迎拨打全国服务电话400-616-8996目录第一章安全须知 (3)第一节警示标志 (3)第二节常规安全措施 (4)第二章产品概述 (5)第一节型号分类 (5)第二节产品构造 (5)第三节鼓风机选型参数 (6)第三章安装 (7)第一节鼓风机使用环境 (7)第二节鼓风机安装 (7)第三节管路安装 (7)第四节设备安装 (8)第五节所需标准件 (9)第六节电气安装 (9)第四章操作说明 (10)第一节紧急停止 (10)第二节首次启动 (10)第三节控制模式 (10)第四节参数设置 (11)第五节控制方式 (14)第六节操作程序 (14)第五章维护与检修 (16)第一节维护安排 (16)第二节过滤棉更换周期 (16)第三节故障信息 (17)第六章免责 (20)第一章安全须知本气悬浮离心鼓风机中的机械部件转速非常高，其电器部件也具有很高电压。

不正确或不适当的运行或维护，可能会导致设备损坏、使用者的伤亡或重大的财产损失。

因此在安装、操作或进行任何维护前，请务必仔细阅读本文。

第一节警示标志为了您的人身安全，请对下列安全标示予以高度注意。

黄色警告标识如果操作不当，将会导致严重的人身伤害，死亡或是重大的财产损失。

如果操作不当，可能会被高压电击伤，甚至死亡。

如果操作不当，可能会被气悬浮离心鼓风机出口管道的高温烫伤。

本设备转速非常高，请注意操作安全。

为预防触电，在接通电源之前请务必连接好接地端子。

红色禁止标识本气悬浮鼓风机属精密设备，转速非常高，请勿擅自打开机箱处理。

本气悬浮鼓风机的旋转方向是一定的，严禁反转。

本鼓风机顶盖处禁止站人或者摆放重物。

蓝色指令标识本设备有一定的声响，请佩戴护耳器。

必须保持过滤棉与机内清洁。

必要时，用软布配合吸尘器清理。

操作者必须按照操作规程进行操作。

调整三相电相序，使之按照示意方向旋转。

鼓风机安装说明书目录1.关于安全警告用于的种类和意思安全守则事项1.2.1搬入、安装等相关遵守事项1.2.2关于运行操作的遵守事项1.2.3保修、检查等遵守事项2.鼓风机的组成和概要鼓风机的规格和附属品3.搬入、安装鼓风机利用前搬运，保管上的注意事项3.2.1搬运上的注意事项3.2.2保管上的质疑事项安装场所的注意事项基础安装3.5.1地面安装3.5.2顶部安装定位3.6.1传送带驱动式定位3.6.2轴边缘直结式定位配管工作的注意事项配线工作的注意事项4.运行准备运行前的确认事项4.1.1电气系统的确认4.1.2鼓风机关系的确认试运行4.2.1始动时的注意事项4.2.2运行中的注意事项4.2.3停止时的注意事项5.停止停止时的注意事项6.保修、检查日常检查按期检查润滑油的补给与改换6.3.1轴台轴受6.3.2运行时中的轴受6.3.3油浴式轴受6.3.4弹簧连轴器关于消耗品7.故障原因和对策故障原因与对策8.特别附属品气闸风阀等伸缩板过滤器1.关于安全警告用语的种类和意义在安装说明书中，按照危险度的高低（或是事故的大小），分成以下四类。

理解以下警告用语的意思，依照本书内容进行。

安全守则事项1.2.1关于搬入、安装事项（1）在搬入时，考虑重心和重量后再进行。

（2）安装时，按照安装说明书进行正确安装。

（3）请勿放置在高温和太阳直射的地方下。

（4）请勿放置在浴室等湿气很重的地方。

（5）请勿放置在会发生酸、碱、有机溶液、涂料等等的含有有害气体、侵蚀性成份的机械和化学工厂等。

（6）外气取入口请放置在远离燃烧气体等等的排气口。

（7）电源供给地必需设置有漏电遮断器。

（8）关于电线配线作业除有资格的专业人士可以操作，其他请勿实施。

另外，必需切断电源后进行作业。

（9）不要让电动机进水。

电动机进水后，会造成电气回路的短路和绝缘低劣等损伤。

（10）在电动机周围，请勿放置挡风等障碍物、可燃物。

（11）关于排水排出口，要确保能排水。
