电源电路工作原理

开关电源工作原理

开关电源是一种常见的电源供应装置，其工作原理是将输入电压通过开关器件进行高频开关，经过变压、整流、滤波等电路处理后，得到稳定的输出电压。开关电源具有高效率、小体积、重量轻等优点，广泛应用于各种电子设备中。

一、开关电源的基本构成

开关电源由输入端、输出端和控制电路组成。

1. 输入端：输入端主要包括输入电源和输入电路。输入电源为交流电源，输入电路包括输入滤波电路和整流电路。其中，输入滤波电路用于滤除输入电源中的杂波和干扰，保证输入电源的稳定性；整流电路将交流电源转换为直流电源。

2. 输出端：输出端主要包括输出电路和输出滤波电路。输出电路通过开关器件进行高频开关，将整流后的直流电源转换为高频脉冲信号，经过输出滤波电路后得到稳定的直流输出电压。

3. 控制电路：控制电路主要包括开关控制电路和保护电路。开关控制电路用于控制开关器件的开关频率和占空比，保证输出电压的稳定性和精度；保护电路用于监测输入输出电流电压，当超过设定值时进行过载保护。

二、开关电源的工作原理

开关电源的工作原理可分为两个过程：变频过程和整流滤波过程。 1. 变频过程：变频过程即将输入电压通过开关器件进行高频开关，形成高频脉冲信号。开关器件通常采用开关管或晶闸管进行控制，高频开关频率通常在几十kHz至几MHz之间。当开关器件导通时，输入电源的能量通过开关管传导至输出端，形成电流；当开关器件断开时，输出端的电感储能元件将电能通过二极管进行放电，形成负电流。通过不断的开关导通-断开操作，输入电压的能量被转换为高频脉冲信号。

2. 整流滤波过程：经过变频过程的高频脉冲信号需要通过变压、整流和滤波电路进行进一步处理。首先，高频脉冲信号经过变压电路进行降压变换，得到适合输出电压的信号。然后，经过整流电路将高频信号转换为直流信号，通过二极管进行单向导通。最后，通过滤波电路对直流信号进行滤波，去除残余脉动和高频噪声，得到稳定的输出电压。

开关电源工作原理及电路图

随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40% －50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。

一、开关式稳压电源的基本工作原理

开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。

调宽式开关稳压电源的基本原理可参见下图。

对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算，

即Uo=Um×T1/T

式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。

从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

二、开关式稳压电源的原理电路

1、基本电路

图二 开关电源基本电路框图

开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

5v电源原理

5V电源原理。

5V电源是我们在电子设备中经常使用的一种电源，它提供了5V的稳定电压，可以为各种电子元件和电路提供所需的电力支持。在本文中，我们将详细介绍5V电源的原理和工作机制，希望能为大家对电子电路的理解提供一些帮助。

首先，我们来了解一下5V电源的基本原理。5V电源通常由一个变压器、整流器、滤波器、稳压器等组成。变压器用于将交流电压转换为所需的直流电压，整流器用于将交流电压转换为直流电压，而滤波器则用于去除电压中的纹波。稳压器则起到了稳定输出电压的作用，确保输出电压在5V左右的稳定数值。

其次，我们来分析一下5V电源的工作原理。当交流电压输入到变压器中时，变压器会将输入的交流电压转换为所需的直流电压。然后，整流器将交流电压转换为直流电压，滤波器去除电压中的纹波，最终稳压器确保输出电压稳定在5V左右。这样，我们就得到了一个稳定的5V电源供电。

另外，我们还需要了解一些关于5V电源的注意事项。首先，5V电源的输入电压必须在一定范围内，以确保电路正常工作。其次，在设计5V电源时，需要考虑负载的大小和稳定性，以确保输出电压的稳定性和可靠性。最后，在使用5V电源时，需要注意电路的连接和绝缘，以确保安全使用。

总的来说，5V电源是电子设备中常用的一种电源，它通过变压器、整流器、滤波器和稳压器等组件，将输入的交流电压转换为稳定的5V直流电压，为电子元件和电路提供所需的电力支持。在使用5V电源时，需要注意输入电压范围、负载大小和稳定性，以及电路的连接和绝缘，以确保安全使用。

希望通过本文的介绍，大家对5V电源的原理和工作机制有了更深入的了解，能够更好地应用于实际的电子设备和电路设计中。同时，也希望大家在使用5V电源时能够注意安全，确保电路的稳定性和可靠性。谢谢阅读！

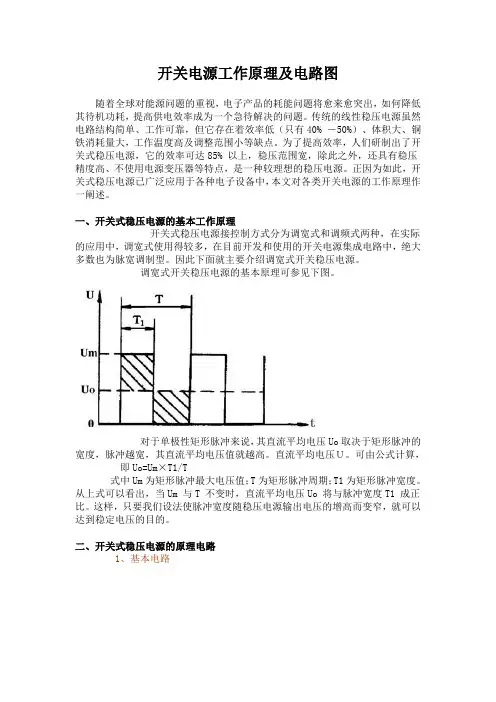

开关电源工作原理及电路图

本文开关电源工作原理是电子发烧友网开关电源工程师全力整理的原理分析，以丰富的开关电源案例分析，介绍单端正激式开关电源，自激式开关电源，推挽式开关电源、降压式开关电源、升压式开关电源和反转式开关电源。

随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40% －50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。

一、开关式稳压电源的基本工作原理

开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。

调宽式开关稳压电源的基本原理可参见下图。

对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算，

即Uo=Um×T1/T

式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。

从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

二、开关式稳压电源的原理电路

1、基本电路

图二 开关电源基本电路框图

开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
