监控摄像机的区别和分类

监控摄像头的分类和远程控制

牛向丽1 张 玮2 呼焕芳1

（1．红旗渠建设集团，河南 安阳 455000；

2．安阳钢铁集团股份，河南 安阳 455000）

随着人们生活质量的提高，人们对摄像头越来越依赖了，现在在电视上有好多的法制频道，会给人们介绍各种法律知识，会给我们讲各种案例，会让我们看真实的破案过程。但是现在发现，越来越多的案例需要摄像头来还原事实的真相，因为犯罪量刑是需要证据的。有时候证据很难保留，犯罪嫌疑人事后不承认，这时候摄像头就起了非常大的作用，更提高了警察的办事效率。

摄像头的组成：芯片、灯板、镜头、外壳、尾线。

1 摄像头的分类

首先，摄像头可以分为三类，模拟摄像头，数字百万网络摄像头，百万同轴网络摄像头。

1．1 模拟摄像头

第一代是模拟摄像头，采用的是模拟的芯片组，模拟摄像机输出的是模拟视频信号，通过编码器可以将视频采集设备产生的模拟视频信号转换成数字信号，进而将其储存在电脑里，模拟摄像机采集到的视频信号必须经过特定的视频采集卡将模拟信号转换成数字模式，通过压缩后才能转换到计算机上运行，计算机上才能进行存储、回放等操作。 模拟摄像头的镜头主要有两种：CCD和CMOS。CCD主要应用在一些高端技术的产品中，CMOS则主要应用在一些低端的产品中，但是在使用过时，经过技术改造和革新，两者的实际效果已经大大减小了，而CMOS的功耗和制造成本都要低于CCD不少，所以很多的摄像头生产厂商采用的都是CMOS镜头。

由于物理特性的原因，CMOS和CCD成像质量还是有一定的差距，在相同像素下，CCD的成像往往通透性、明锐度、色彩还原和曝光基本准确，而CMOS产品的通透性、明锐度一般，色彩还原能力偏弱，曝光的处理也不太好，所以在使用摄像头时，一定要掌握一定的技巧，不要逆光使用摄像头，更不应该直指太阳。逆光使用摄像头会使曝光现象更严重，亮的地方更高，暗的地方更模糊，真接影响摄像头的清晰度，通透性，会有片刻的黑暗眩晕感，导致视线模糊不清晰。

智能球型摄像机的分类、选购及注意事项

智能球型摄像机简介

智能球型摄像机是现代电视监控发展的代表，她集成彩色一体化摄像机、云台、解码器、防护罩等多功能与一体,安装方便、使用简单但功能强大，广泛应用于开阔区域的监控，不同的场合都可以使用。

所谓智能，我们的理解在于其功能的突出表现，其代表为：预制点及连续旋转功能。预制点是用户可以对监控画面的场景提前开展的编号，此编号就为预制点。无论画面停留在任何地方，通过预制点的调用，场景会立即出现在监视器(显示器)上，而无须其他复杂的操作。连续旋转是指云台的转动不再是从左到右或从右到左的旋转，而是可以沿一个方向连续的旋转，突破了云台只能0-355度的旋转范围。

智能球型摄像机的分类

(1)以云台的转速为划分依据：包括高速球(0-360/S)；中速球(0-60/S)和低速球(0-30∕S)o

(2)以使用环境区分：室内智能球型摄像机和室外智能球型摄像机，室外智能球包括防水装置和恒温装置，多为双层带加热和风扇。

(3)以安装方式划分：吊装(通过支架吊于屋顶及天花板)；侧装(通过支架固定在墙面或立杆)；嵌入(直接在天花板开孔，无支架)。

根据使用的一体化摄像机也可以开展分类。 智能球型摄像机的选购

使用智能球型摄像机应注意品牌和服务，因为不同厂家生产的智能球型摄像机在功能上节本一样，但内部构造却有天壤之别。以电机的选取为例，好的电机多为进口电机，旋转平稳，噪声低，而有些电机则截然相反。

根据使用环境决定选取何类型的智能球型摄像机。一般要看安全防范等级如何？室内还是室外？安装位置如何？等特征开展选取。

注意事项

现在有些厂家为了降低成本，使用部件不规范，造成长时间工作中，球机内部声音过大、机械部分脱落、接触不良等现象，因此选购此设备应小心。注意厂家提供的保修计划。

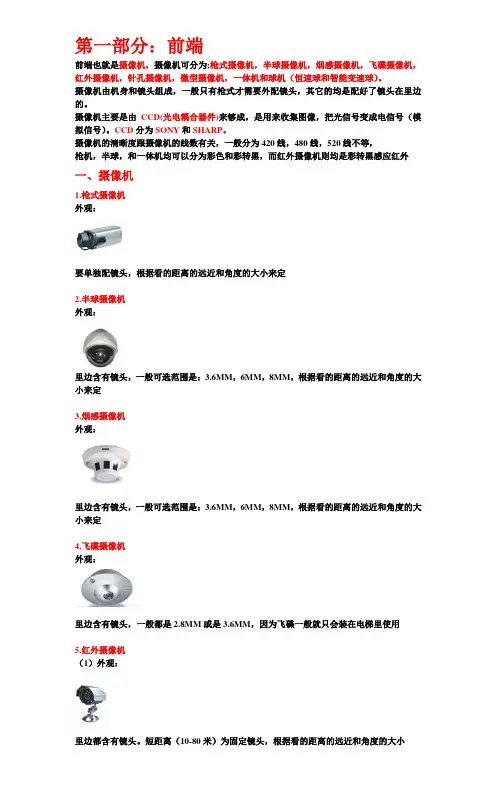

第一部分：前端

前端也就是摄像机，摄像机可分为;枪式摄像机，半球摄像机，烟感摄像机，飞碟摄像机，红外摄像机，针孔摄像机，微型摄像机，一体机和球机（恒速球和智能变速球）。

摄像机由机身和镜头组成，一般只有枪式才需要外配镜头，其它的均是配好了镜头在里边的。

摄像机主要是由CCD(光电耦合器件)来够成，是用来收集图像，把光信号变成电信号（模拟信号）。CCD分为SONY和SHARP。

摄像机的清晰度跟摄像机的线数有关，一般分为420线，480线，520线不等，

枪机，半球，和一体机均可以分为彩色和彩转黑，而红外摄像机则均是彩转黑感应红外

一、摄像机

1.枪式摄像机

外观：

要单独配镜头，根据看的距离的远近和角度的大小来定

2.半球摄像机

外观：

里边含有镜头，一般可选范围是：3.6MM，6MM，8MM，根据看的距离的远近和角度的大小来定

3.烟感摄像机

外观：

里边含有镜头，一般可选范围是：3.6MM，6MM，8MM，根据看的距离的远近和角度的大小来定

4.飞碟摄像机

外观：

里边含有镜头，一般都是2.8MM或是3.6MM，因为飞碟一般就只会装在电梯里使用

5.红外摄像机

（1）外观：

里边都含有镜头。短距离（10-80米）为固定镜头，根据看的距离的远近和角度的大小来定，低于50米的红外摄像机只能上3.6MM，6MM，8MM的镜头， 50米的红外摄像机就可以上3.6MM，6MM，8MM，12MM，16MM的镜头，而70米以上的可以还可以上25MM以上的大镜头或者是可以上到变倍变焦的镜头，一般是16倍和22倍二种，16倍只能是用到电动聚集，而22倍可以是电动和自动聚集二种，自动聚焦里边就是内置了一个一体机

（2）外观：

此为远距离转动红外配置，一个感红外的枪机配一个高倍的镜头，加二个远距离的红外灯，在加一个重型的万向云台和一个全天候的防护罩，这样即可以在室远距离照射，又可以与转动全方位照射。

6.针孔摄像机

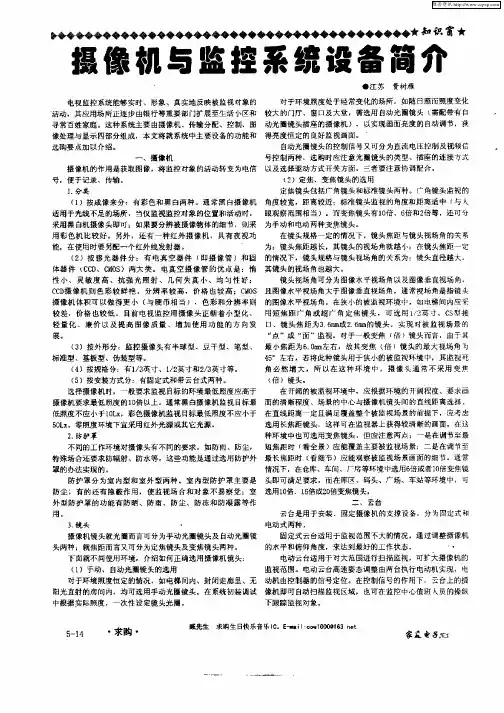

★知识窗★　摄像机与监控系统设备简介　电视监控系统能够实时、形象、真实地反映被监视对象的　活动，其应用场所正逐步由银行等重要部门扩展至生活小区和　寻常百姓家庭。这种系统主要由摄像机、抟输分配、控制、图　像处理与显示四部分组成，本文将就系统中主要设备的功自　和　选购要点加以介绍。　一、摄像机　摄像机的作用是获取图像，将监控对象的活动转变为电信　号，便于记录、传输。　１．分类　（１）按成像来分　有彩色和黑白两种。通常黑白摄像机　适用于光线不足的场所，当仅监视监控对象的位置和活动时，　采用黑白机摄像头即可；如果要分辨被摄像物体的细节，则采　用彩色机比较好。另外，还有一种红外摄像机，具有夜视功　能，在使用时要另配一个红外线发射器。　（２）按感光器件分：有电真空器件（即摄像管）和固　体器件（ＣＣＤ、Ｃ｝￣ＯＳ）两大类。电真空摄像管的优点是：惰　性小、灵敏度高、抗强光照射、几何失真小、均匀性好；　ＣＣＤ摄像机则色彩较鲜艳。分辨率较高，价格也较高；ＣＭＯＳ　摄像机体积可以做得更小（与硬币相当），色彩和分辨率则　较差，价格也较低。目前电视监控用摄像头正朝着小型化、　轻量化、廉价以及提高图像质量、增加使用功能的方向发　展。　（３）按外形分：监控摄像头有半球型、豆干型、笔型、　标准型、基扳型、伪装型等。　（４）按规格分：有］／３英寸、１／２英寸和２／３英寸等。　（５）按安装方式分：有固定式和带云台式两种。　选择摄像机时，一般要求监视目标的环境最低照度应高于　摄像机要求最低照度的１０倍以上　通常黑白摄像机监视目标最　低照度不应小于ｌＯＬｘ，彩色摄像机监视目标最低照度不应小于　５０ｋｘ。零照度环境下宜采用红外光源或其它光源。　２．防护罩　不同的工作环境对摄像头有不同的要求，如防雨、防尘，　特殊场合还要求防辐射、蒴水等，这些功能是通过选用防护外　罩的办法实现的。　防护罩分为室内型和室外型两种。室内型防护罩主要是　防尘　有的还有隐蔽作用，使监视场合和对象不易察觉；室　外型防护罩的功能有防晒、防雨、防尘、防冻和防凝露等作　用　３，镜头　、　摄像机镜头就光圈而言可分为手动光圈镜头及自动光圈镜　头两种：就焦距而言又可分为定焦镜头及变焦镜头两种。　下面就不同使用环境，介绍如何正确选用摄像机镜头：　（１）手动、自动光圈镜头的选用　对于环境照度恒定的情况，如电梯间内、封闭走廊里、无　阳光直射的房间内，均可选用手动光圈镜头。在系统初装调试　中根据实际照度，一次性设定镜头光圈。　●江苏费树雁　对于环境照度处于经常变化　场所，如随日照而照度变化　较大的门厅、窗口及大堂，需选用自动光圈镜头（需配带有自　动光圈镜头插座的摄像机），　实现画面亮度的自动调节．获　得亮度恒定的良好监视画面。’　自动光圈镜头的控制信号又可分为直流电压控制及视频信　号控制两种，选购时应注意光圈镜头的类型、插座的连接方式　以及选择驱动方式开关方面，三者要注意协调配合。　（２）定焦、变焦镜头的选用　定焦镜头包括广角镜头和标准镜头两种。广角镜头监视的　角度较宽，距离较近；标准镜头监视的角度和距离适中（与人　眼观察范围相当）。而变焦镜头有１０倍、６倍和２倍等，还可分　为手动和电动两种变焦镜头。　在镜头规格一定的情况下，镜头焦距与镜头视场角的关系　为：镜头焦距越长，其镜头的视场角就越小　在镜头焦距一定　的情况下，镜头规格与镜头视场角的关系为　镜头直径越大，　其镜头的视场角也越大。　镜头视场角可分为图像水平视场角以及图像垂直视场角．　且图像水平视场角大于图像垂直视场角，通常视场角是指镜头　的图像水平视场角　在狭小的被监视环境巾，如电梯问内应采　用短焦距广角或超广角定焦镜头，可选用ｔ／２英寸、ｃｓ型接　口、镜头焦距为３　６ｍｍ或２　６ｍｍ的镜头。实现对被监视场景的　“点”或“面”监视。对于一般变焦（倍）镜头而言，由于其　最小焦距为６，０岫左右，故其变焦（倍）镜头的晟大视场角为　４５。左右，若将此种镜头用于狭小的被监视环境中，其监视死　角必然增大，所以在这种环境中，摄像头通常不采用变焦　（倍）镜头。　在开阔的被监视环境中，应根据环境的开阔程度、要求画　面的清晰程度、场景的中心与摄像机镜头间的直线距离选择　在直线距离一定且满足覆盖整个被监视场景的前提下，应考虑　选用长焦距镜头，这样可在监视器上获得较清晰的画面。在这　种环境中也可选用变焦镜头，但应注意两点；一是在调节至最　短焦距时（看全景）应能覆盖主要被监视场景：二是在调节至　最长焦距时（看细节）应能观察被监视场景画面的细节。通常　情况下，在仓库、车间、厂房等环境中选用６倍或者１０倍变焦镜　头即可满足要求，而在库区、码头、广场、车站等环境中，可　选用ｌ０倍、ｌ６倍或２０倍变焦镜头。　二、云台　云台是用于安装、固定摄像机的支撑设备，分为固定式和　电动式两种。　固定式云台适用于监视范围不大的情况，通过调整摄像机　的水平和俯仰角度，来达到最好的工作状态。　一　电动云台适用于对大范围进行扫描监视．可扩大摄像机的　监视范围。电动云台高速姿态调整由两台执行电动机实现，电　动机由控制器的信号定位。在控制信号的作用下　云台上的摄　像机即可自动扫描监视区域，也可在监控中心值班人员的操纵　下跟踪监视对象。　５—１４　・求购・　戚先生求购生日快乐音乐。。ａ　＿ｔａ　。‘。　’０ｏ０　。。
