PROE运动仿真分析
PROE（Pro/ENGINEER）是由美国Parametric Technology
Corporation（PTC）公司所开发的一套3D CAD软件系统。它是一款功能强大的工程设计与制造软件，广泛应用于机械工程、汽车工程等领域。在PROE中进行运动仿真分析可以帮助工程师们更好地了解和优化他们的设计方案。
运动仿真分析是一种通过模拟机械系统在给定条件下的运动来评估其性能和运行情况的方法。通过对设备或产品的运动进行分析与仿真，可以预测其运动特性、动力学行为和相应的应力应变等情况。这对于设计师来说非常重要，因为它可以在实际制造之前发现问题并进行相应的调整，从而节省时间和成本。
在PROE中进行运动仿真分析有几个基本步骤。首先，我们需要创建一个装配模型，也就是包含了所有相关零部件的模型。然后，我们需要为每个零件定义其运动关系和约束条件。这些条件可以是固定的，也可以是变化的。接下来，我们需要选择适当的运动学分析工具，例如正向动力学和逆向动力学。运动学分析允许我们确定系统的运动规律和轨迹。最后，我们需要对系统的受力和应力进行分析，以确定零件的强度和稳定性。
PROE中的运动仿真分析可以帮助工程师在设计过程中解决各种问题。以下是一些典型的应用案例：
1.碰撞检测：PROE可以模拟装配过程中各个零部件之间的碰撞情况。这可以帮助设计师排除可能导致装配错误或故障的问题。
2.动力学分析：通过对装配模型进行运动仿真分析，可以确定各个零部件的运动规律和速度变化。这对于设计运动机构和机械设备非常重要。 3.振动分析：PROE可以帮助评估系统的振动特性，包括自由振动频率和振幅。这对于减少振动和噪音问题非常有用。
4.受力和应力分析：工程师可以使用PROE进行受力和应力分析，以确定系统中可能存在的弱点和潜在的破坏部位。这对于优化设计方案和提高产品强度至关重要。
5.运动优化：PROE可以帮助工程师优化机械系统的运动性能，例如减少摩擦、优化速度和精度等。这对于提高产品的生产效率和质量非常重要。
PROE机构仿真之活动剖析
症结词：PROE 仿真 活动剖析 反复组件剖析 衔接 回放 活动包络 轨迹曲线
术语
创建机构前,应熟习下列术语在PROE中的界说：
主体 (Body) 一个元件或彼此无相对活动的一组元件,主体内DOF=0.
衔接 (Connections) 界说并束缚相对活动的主体之间的关系.
自由度 (Degrees of Freedom) 许可的机械体系活动.衔接的感化是束缚主体之间的相对活动,削减体系可能的总自由度.
拖动 (Dragging) 在屏幕上用鼠标拾取并移念头构.
动态 (Dynamics) 研讨机构在受力后的活动.
履行电念头 (Force Motor) 感化于扭转轴或平移轴上(引起活动)的力.
齿轮副衔接 (Gear Pair Connection) 运用到两衔接轴的速度束缚.
基本 (Ground) 不移动的主体.其它主体相对于基本活动.
接头 (Joints) 特定的衔接类型（例如销钉接头.滑块接头和球接头）.
活动 (Kinematics) 研讨机构的活动,而不斟酌移念头构所需的力.
环衔接 (Loop Connection) 添加到活动环中的最后一个衔接.
活动 (Motion) 主体受电念头或负荷感化时的移动方法.
放置束缚 (Placement Constraint) 组件中放置元件并限制该元件在组件中活动的图元.
回放 (Playback) 记载着重放剖析运行的成果.
伺服电念头 (Servo Motor) 界说一个主体相对于另一个主体活动的方法.可在接头或几何图元上放置电念头,并可指定主体间的地位.速度或加快度活动. LCS 与主体相干的局部坐标系.LCS 是与主体中界说的第一个零件相干的缺省坐标系.
UCS 用户坐标系.
WCS 全局坐标系.组件的全局坐标系,它包含用于组件及该组件内所有主体的全局坐标系.

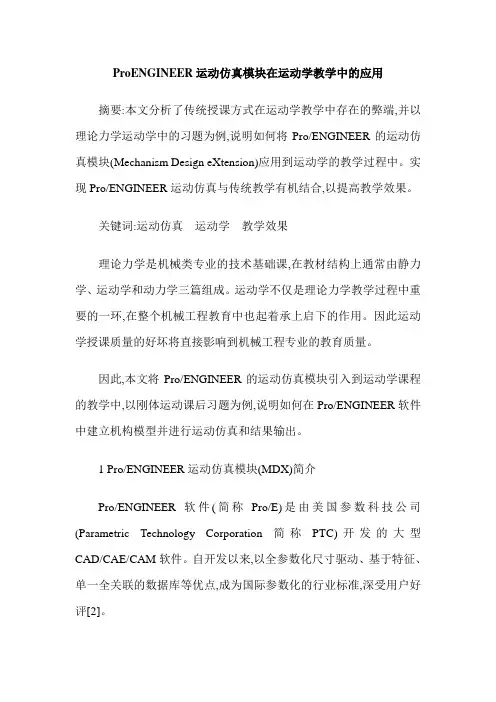

ProENGINEER运动仿真模块在运动学教学中的应用
摘要:本文分析了传统授课方式在运动学教学中存在的弊端,并以理论力学运动学中的习题为例,说明如何将Pro/ENGINEER的运动仿真模块(Mechanism Design eXtension)应用到运动学的教学过程中。实现Pro/ENGINEER运动仿真与传统教学有机结合,以提高教学效果。
关键词:运动仿真 运动学 教学效果
理论力学是机械类专业的技术基础课,在教材结构上通常由静力学、运动学和动力学三篇组成。运动学不仅是理论力学教学过程中重要的一环,在整个机械工程教育中也起着承上启下的作用。因此运动学授课质量的好坏将直接影响到机械工程专业的教育质量。
因此,本文将Pro/ENGINEER的运动仿真模块引入到运动学课程的教学中,以刚体运动课后习题为例,说明如何在Pro/ENGINEER软件中建立机构模型并进行运动仿真和结果输出。
1 Pro/ENGINEER运动仿真模块(MDX)简介
Pro/ENGINEER软件(简称Pro/E)是由美国参数科技公司(Parametric Technology Corporation简称PTC)开发的大型CAD/CAE/CAM软件。自开发以来,以全参数化尺寸驱动、基于特征、单一全关联的数据库等优点,成为国际参数化的行业标准,深受用户好评[2]。 Mechanism Design eXtension(简称MDX)是Pro/E包含运动的一个模块,能够与Pro/E结合使用设计机构并进行模拟仿真校验。此外MDX模块的主要功能有:
1)能够适时改变构建尺寸来满足设计的需要;2)交互的拖动并调整机构;3)运动包络体及运动干涉分析;4)能够定义分析特定的机构运动,如凸轮、齿轮、槽等;4)支持族表及替换;6)能够设计生成动画数据并能重复利用。
MDX的操作流程:[3]
1)以连接方式建立欲分析的机构;2)补足相关的运动配合条件;3)设定初始位置;4)加入驱动条件;4)设定分析条件并仿真;播放、输出分析结果。
第一步当然是建模咯，这个我就不说了
第二步新建组件，创建一根轴，这根轴是用来给螺杆做销钉定义用的
第三步插入螺杆元件，用销钉~~~怎么定义应该知道吧，轴对齐，面对齐，不知道的先学装配的基础教程
第四步插入螺母元件，先用圆柱连接，使两个元件同轴
定义好之后别急着打钩~~~按左下角的新设置
第五步新设置一个槽连接（槽连接就是点在线上运动~~），这个是最关键的，先选螺杆上的一条螺纹边
一定要是同一条线~~~~螺纹线会分成很多段，按ctrl把整条线都选上，建议选内螺纹，好选
选好线后选点，这个点毫无疑问在螺母上，可以选螺母的内螺纹的一个定点，一定要是和在螺杆上的那条螺纹线匹配的那条！！！
意思就是这一点是在刚才选的螺纹线上运动的
这个定义好之后槽连接就定义好了，别急着打钩，还有呢
第六步因为现在的螺母还会旋转
所以我们再定义一个平面连接，使它不会转动,选择面的时候要注意，不要选到螺杆的平面，到时候螺母随螺杆一起旋转了
现在终于可以打钩了~~~到此，装配就完成了
接下来就是仿真了
第七步在应用程序里选机构
第八步定义一个伺服电机，轴在螺杆上，选速度，A=100
第九步就可以分析了
类型选动态，时间稍微长点吧，如果你觉得分析有可能失败，那就短点，因为如果装配有问题，或计算两很大的话电脑计算的会很慢
点运行就可以看到动了
每次看不一定都要在分析里看，因为那计算，可能会很慢，可以在回放里看
记得要保存哦，不然下次就又要分析了
终于完成了。。。。写图文教程真累
而且表达能力欠缺，希望朋友们多多提意见啊
本来想做视频的，老大说有可能会出期刊。。只好图文了
