模拟电路实验的步骤与注意事项

以实例说明进行电路仿真的详细步骤及注意事项

电路仿真是通过计算机模拟电路的性能和行为的过程。它是电路设计和分析的重要工具，可以帮助工程师验证电路的可靠性、提高设计效率、减少开发成本。以下是进行电路仿真的详细步骤及注意事项：

1.问题定义：明确需要解决的问题或评估的电路行为。例如，验证电路的稳定性、计算电路的频率响应等。

2. 电路设计：根据问题定义，设计电路图。可以使用电路设计软件如OrCAD、Altium Designer等进行电路图的绘制。

3.元器件选择：根据电路的参数要求选择适合的元器件。注意选择元器件时要考虑其性能指标、容差范围等因素。

4.参数设定：为电路中的元器件设置合适的参数。例如，电阻的阻值、电容的容值等。

5.仿真设置：将电路图导入到仿真软件中，并设置仿真的参数。例如，仿真的时间范围、采样率等。

6.仿真运行：运行仿真程序，观察电路的响应情况。仿真软件会根据电路图和设置的参数计算出电路在不同时间点的电压、电流等值。

7.结果分析：根据仿真结果进行分析。可以比较仿真结果与预期设计目标的差异，评估电路的性能。

8.优化设计：根据仿真分析的结果，对电路进行优化设计。可以尝试调整元器件的参数、改变电路拓扑等来提升电路性能。

9.进一步验证：进行进一步的仿真验证，以确认电路的改进。 10.实验验证：如果需要，可以将设计出的电路进行实际测试，验证仿真结果的准确性。

在进行电路仿真时，还需要注意以下几个方面：

1.确保电路图的正确性：在进行仿真前，仔细检查电路图的连线和元器件的值是否正确，以避免仿真结果不准确。

2.合理设置仿真参数：根据具体的仿真需求，设置仿真的时间范围和采样率等参数。时间范围要足够覆盖需要分析的电路行为，采样率要足够高以保证仿真结果的准确性。

3.注意元器件的模型选择：在进行仿真时，需要为元器件选择合适的模型。一些元器件的仿真模型可能会影响到仿真结果的准确性。

4.增加适当的边界条件：在仿真电路时，需要考虑电路与外部环境的交互作用。例如，电路和悬空引脚的连接方式、电源的电压等。

I 目 录

实验一 整流、滤波、稳压电路 ........................................ 1

实验二 单级交流放大器（一） ........................................ 5

实验三 单级交流放大器（二） ........................................ 7

实验四 两级阻容耦合放大电路 ........................................ 9

实验五 负反馈放大电路 ............................................. 11

实验六 射极输出器的测试 ........................................... 14

实验七 OCL功率放大电路 ............................................ 16

实验八 差动放大器 ................................................. 18

实验九 运算放大器的基本运算电路（一） ............................. 20

实验十 集成运算放大器的基本运算电路（二） ......................... 22

实验十一 比较器、方波—三角波发生器 ............................... 24

实验十二 集成555电路的应用实验 ................................... 26

实验十三 RC正弦波振荡器 ........................................... 30

实验十四 集成功率放大器 ........................................... 32

1

实验一 常用电子仪器的操作与使用实验

一、实验目的

1、了解常用电子仪器、仪表的功能与性能指标。

2、掌握常用电子仪器的操作和使用方法。

二、实验仪器和设备

GDS—2062数字存储示波器、EE1411合成函数信号发生器、SZ-AMA智能网络化模拟电路实验台（直流稳压电源、直流电压表、直流电流表、交流毫伏表、频率计等）。

三、实验内容及步骤

在电子电路实验中，常用的电子仪器有示波器、函数信号发生器、交流毫伏表、直流稳压电源、万用表、频率计等，用它们可以完成对电子电路的静态和动态工作情况的测试和测量。

实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷、调节顺手、观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的连接如图1.1所示。接线时应注意：为防止外界干扰，各仪器的公共接地线应连接在一起，称“共地”。信号源和交流毫伏表的引线通常采用屏蔽线或专用电缆线，示波器必须采用专用电缆探头线，电源线用普通导线。

图1.1 电子电路中电子仪器布局及连线图

1、示波器、交流毫伏表、函数信号发生器的使用

① 用示波器、交流毫伏表测量正弦波信号参数

调节函数信号发生器，使输出频率分别为100Hz、1kHz、10kHz、100kHz的正弦波信号。

示波器的使用只需按下『Auto Set』键，即可扫描到波形，按下『Measure』键，即可在屏幕上读出波形的频率、电压电压峰－峰值和有效值等参数。测量函数信号发生器输出信号源的频率、电压峰－峰值和有效值，记入表1.1中。

2

将信号源输出有效值调为Vrms=1V

表 1.1

正弦波信号频率（峰峰值3V） 毫伏表

读数（V） 示波器测量值

周期（mS） 频率（Hz） 峰－峰值VPP（V）

100Hz

1kHz

10kHz

②用示波器、交流毫伏表测量不同幅度的正弦电压。

EE1411函数信号发生器输出信号频率为1000赫兹的正弦波。输入不同电压值的信号，测出相关电压值。填入表1.2

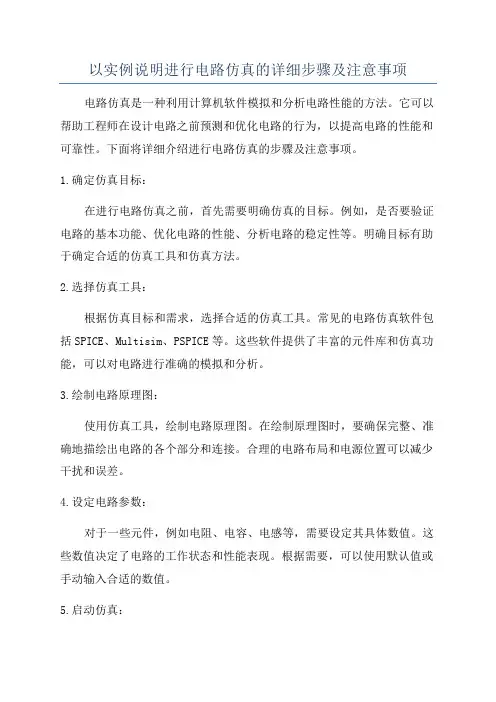

以实例说明进行电路仿真的详细步骤及注意事项

电路仿真是一种利用计算机软件模拟和分析电路性能的方法。它可以帮助工程师在设计电路之前预测和优化电路的行为，以提高电路的性能和可靠性。下面将详细介绍进行电路仿真的步骤及注意事项。

1.确定仿真目标：

在进行电路仿真之前，首先需要明确仿真的目标。例如，是否要验证电路的基本功能、优化电路的性能、分析电路的稳定性等。明确目标有助于确定合适的仿真工具和仿真方法。

2.选择仿真工具：

根据仿真目标和需求，选择合适的仿真工具。常见的电路仿真软件包括SPICE、Multisim、PSPICE等。这些软件提供了丰富的元件库和仿真功能，可以对电路进行准确的模拟和分析。

3.绘制电路原理图：

使用仿真工具，绘制电路原理图。在绘制原理图时，要确保完整、准确地描绘出电路的各个部分和连接。合理的电路布局和电源位置可以减少干扰和误差。

4.设定电路参数：

对于一些元件，例如电阻、电容、电感等，需要设定其具体数值。这些数值决定了电路的工作状态和性能表现。根据需要，可以使用默认值或手动输入合适的数值。

5.启动仿真： 完成电路原理图的绘制和参数设定后，可以启动仿真过程。一般来说，仿真工具会提供不同的仿真类型，如直流仿真、交流仿真、暂态仿真等。选择恰当的仿真类型，以满足具体的仿真目标。

6.分析仿真结果：

完成仿真后，可以分析仿真结果。仿真工具会生成相关的波形图、频谱图、稳态分析结果等，用于评估电路的性能。对于一些特定的需求，还可以进一步进行优化和调整。

7.优化设计：

根据仿真结果评估电路的性能，可以进一步优化电路的设计。例如，调整电路参数、更换元件、改变电路结构等。通过多次的仿真和优化，逐步改进电路设计，以满足设计需求。

8.验证实际电路：

完成仿真优化后，可以通过实验验证仿真结果。根据仿真结果调整电路，规避潜在的问题，并评估电路的性能和可靠性。如果在实际电路中发现与仿真结果不一致的情况，可以再次回到仿真阶段进行调整和分析。
