电表及其改装练习题

2・（6分）［2014・新课标II 卷］在伏安法测电阻的实验中，待测电阻&的阻值约为200 Q, 电压表V 的内阻约为2kQ,电流表A 的内阻约为10 Q,测量电路中电流表的连接方式如图（a ）或图（b ）所示，结果由公式&=号计算得出，式中U 与/分别为电压 表和电流表的示数.若将图（a ）和图（b ）中电路测得的电阻值分别记为R.z 和Rn ，则（选填“冏”或“由”）更接近待测电阻的真实值，且测 量值R.u（选填“大于”“等于”或“小于”）真实值，测量值 R X 2（选填“大于”“等于”或“小于”）真实值. 3.（2015北京・19】.如图所示，其中电流表A 的量程为0.6A,表盘均匀划分为30个小格,每小格表示0.02A ； R1的阻值等于电流表内阻的1/2； R2的阻值等于电流表内阻的2倍,若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分 析正确的是（ ） A.将接线柱1、 2接入电路时, 每一小格表示0.04AB.将接线柱1、 2接入电路时, 每一小格表示0.02AC.将接线柱1、 3接入电路时, 每一小格表示0.06AD.将接线柱1、 3接入电路时, 每一小格表示0.01A 电阻,电阻的测量及电流表的改装练习题1. ［2015海南-11】11某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图（a ）和（b ）所示。

该工件的直径为 cm,高度为 mm 。

4. （2008 •宁夏理综）一个，型屯路如图所示，屯路中的屯阻A = 10。

，崖=120。

，尼 =40 Q.另有一测试电源，电动势为100 V,内阻忽略不计.则A. 当cd 端短路时，部之间的等效电阻是40 Q * R2B. 当泌端短路时，招之间的等效电阻是40 Q 。

-cC. 当沥两端接通测试电源时，由两端的电压为80 V R3\D. 当cd 两端接通测试电源时，沥两端的电压为80 V b ---------------- ---------- d 5. （2007年高考广东理科基础）用电压表检查图3电路中的故障，测得以dW.OV,小二0V, 侬=0V, «h =5. 0V,则此故障可能是A. 人断路 断路.C.R ，断路D.S 断路ffi (a) S (b)■86. （2007 •上海物理）如图所示，AB 两端接直流稳压电源，«B =100V,兆= 40Q,滑动变阻器总电阻/?=20Q,当滑动片处于变阻器中点时，C 、 L —与。

电表的改装
1.如图所示，有一个表头G，满偏电流为I g=1 mA，内阻R g= 100 Ω，用它改装为有5 V和50 V两种量程的电压表，求R1、R2
的阻值各
为多大？
2.如图所示，有一个表头G，满偏电流为I g=500 mA，内阻R g= 200 Ω，用它改装为有1 A和10 A两种量程的电压表，求R1、R2
的阻值各
为多大？
3.如图所示的电路是一个电压、电流两用表工作原理图，两个电流档的量程分别为I1=1mA，I2=500mA；一个电压档量程为U=10V，已知表头G满偏电流I g =500，内阻R g=600，求R1、R2
、R3的阻值。

4.一电流计，满偏电流为I g=50,表头电阻为 R g=1000，若改装成量程为1mA的电流表，求应并联的电阻阻值。

若将改装后的电流表再改装成量程为10V的电压表，应再串联一个阻值为多大的电阻。

5. 如图所示，四个相同的表头分别改装成两个安培表和两个伏特表。

安培表A1的量程大于A2的量程，伏特表V1的量程大于V2的量程，把它们按图接入电路，则
安培表A1的偏转角 安培表A2的偏转角；
安培表A1的读数 安培表A2的读数；
伏特表V1的偏转角 伏特表V2的偏转角；
伏特表V1的读数 伏特表V2的读数；
（填“大于”，“小于”或“等于”）。

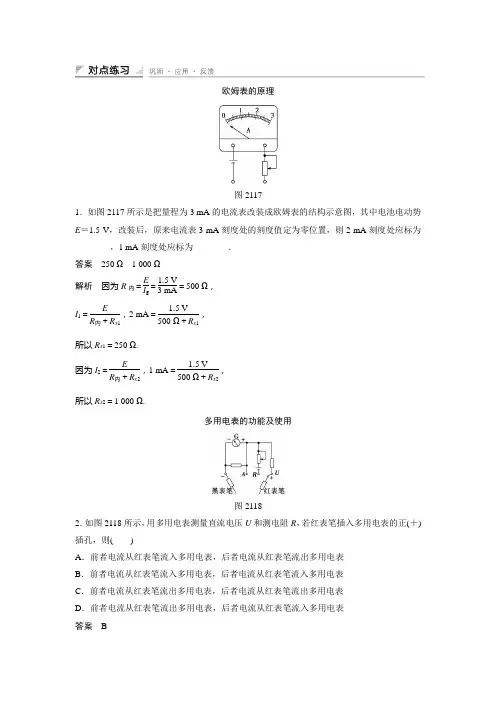

欧姆表的原理图21171．如图2117所示是把量程为3 mA 的电流表改装成欧姆表的结构示意图，其中电池电动势E ＝1.5 V ，改装后，原来电流表3 mA 刻度处的刻度值定为零位置，则2 mA 刻度处应标为________，1 mA 刻度处应标为________． 答案 250 Ω 1 000 Ω解析 因为R 内＝E I g ＝1.5 V3 mA ＝500 Ω，I 1＝E R 内＋R x 1，2 mA ＝ 1.5 V500 Ω＋R x 1，所以R x 1＝250 Ω.因为I 2＝E R 内＋R x 2，1 mA ＝ 1.5 V 500 Ω＋R x 2，所以R x 2＝1 000 Ω.多用电表的功能及使用图21182．如图2118所示，用多用电表测量直流电压U 和测电阻R ，若红表笔插入多用电表的正(＋)插孔，则( )A ．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B ．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C ．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D ．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表 答案 B解析 题图中所示是多用电表的示意图，无论是测电压U 还是测电阻R ，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B 正确．(时间：60分钟)题组一 欧姆表的原理 1．下列说法中正确的是( )A ．欧姆表的每一挡测量范围都是0到∞B ．欧姆表只能用来粗略地测量电阻C ．用欧姆表测电阻，指针越接近刻度中央误差越大D ．用欧姆表测电阻，指针越靠近刻度右边误差越小 答案 AB解析 由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．2．用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定( ) A ．R ＝150 Ω B ．R ＝1 500 ΩC ．1 000 Ω＜R ＜1 500 ΩD ．1 500 Ω＜R ＜2 000 Ω 答案 C解析 表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1 000 Ω＜R ＜1 500 Ω，故选C.3．一个用满偏电流为3 mA 的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．1 000 ΩB ．5 000 ΩC ．1 500 ΩD ．2 000 Ω 答案 A解析 本题主要考查对欧姆表的原理的理解．设欧姆表的内阻为R 内，由欧姆定律知：3×10－3A ＝E R 内，1.5×10－3 A ＝E R 内＋500 Ω，所以R 内＝500 Ω，E ＝1.5 V ，又1×10－3 A ＝E R 内＋R x，所以R x ＝1 000 Ω.图21194．如图2119是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为( ) A ．4R B ．5R C ．10R D ．16R 答案 D解析 当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即I g ＝ER 内，当测量电阻值为R 的电阻时，有4I g 5＝E R 内＋R ，设待测电阻阻值为R ′，则有I g 5＝ER 内＋R ′，联立各式解得R ′＝16R .故D 对．图211105．如图21110所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA ，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 kΩ，电池的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，图中与接线柱A 相连的表笔颜色应是________色．按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x ＝________ kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)． 答案 红 5 变大解析 由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r ，且指针指中央，I ＝12I g ＝150 μA ，联立解得R x＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大． 题组二 多用电表的功能及使用6．下列关于多用电表电阻挡的说法中，正确的是( )A ．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B ．红表笔是与表内的电源的负极相连的C ．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D ．为了减小误差，应尽量使指针指在中间刻度附近 答案 ABCD解析 由多用电表电阻挡的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行电阻挡调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．题组三综合应用图211117．如图21111所示，欧姆表刻度盘中，未使用时指针指A，两表笔短接时指针指B.若欧姆表的总内阻为24 Ω，C是A、B的中点，D是A、C的中点，则D点的刻度值为________ Ω.答案72解析由欧姆表原理：I g＝ER＋r＋R g，当指针指D点时，电流为满偏电流的14，则由I g4＝ER＋r＋R g＋R x′，得：R x′＝3R内＝72 Ω.8．实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～300 Ω)；D．变阻器(0～800 Ω)；E．干电池(1.5 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用________，变阻器应选用________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________．答案B D E 1.5 kΩ解析若选用A电流表，需要变阻器的最小阻值为R＝EI g－1.5 kΩ＝13.5 kΩ.C、D两个变阻器都不能用，故不能选A电流表．若选用B电流表，需要变阻器的最小阻值为R＝EI g－1 kΩ＝0.5 kΩ＝500 Ω，D变阻器可以满足，故电流表选B，变阻器选D.由于只有一个电源，故电源选E.欧姆表中心刻度的阻值为R中＝R内＝EI g＝1.5 V1 mA＝1.5 kΩ.图211129．在如图21112所示的电路中，电源的电动势E＝1.5 V，内阻r＝0.5 Ω，电流表满偏电流I g ＝10 mA ，电流表电阻R g ＝7.5 Ω，A 、B 为接线柱．(1)用一根导线把A 、B 直接连起来，此时，应把可变电阻R 1调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150 Ω的定值电阻R 2，电流表指针指着多少刻度的位置？(3)如果把任意电阻R 接在A 、B 之间，电流表读数I 与R 的值有什么关系？ 答案 (1)142 Ω (2)5 mA (3)R ＝1.5 VI－150 Ω解析 (1)因电流表电阻R g 的值不能忽略，此时可以把电流表视为一个电阻来计算．由闭合电路欧姆定律，有I g ＝ER g ＋r ＋R 1从中解出可变电阻R 1的值R 1＝E I g －R g －r ＝(1.50.01－7.5－0.5) Ω＝142 Ω这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R 1的值需调节到142 Ω.(2)保持可变电阻R 1的值不变，把R 2＝150 Ω接在A 、B 之间，设这时电流表读数为I 2，由闭合电路欧姆定律得：I 2＝E R g ＋r ＋R 1＋R 2＝ 1.57.5＋0.5＋142＋150 A ＝0.005 A ＝5 mA这表示，接入R 2后，电流表指针指在“5 mA ”刻度的位置．(3)把任意电阻R 接到A 、B 之间、设电流表读数为I ，则I ＝ER g ＋r ＋R 1＋R代入数值后，得I ＝ 1.5 V150 Ω＋R解出R ＝1.5 VI －150 Ω.。

[我的答案]
试题2
满分值：5.0分 状态：未答 实际得分：0.0分
以下关于欧姆表描述正确选项是（ ）
用来测量电阻大小的电表称为欧姆表
欧姆表的刻度尺为正向刻度
欧姆表的表盘刻度是不均匀的
电阻越大，欧姆表刻度线间隔越小
[参考答案]
用来测量电阻大小的电表称为欧姆表
欧姆表的表盘刻度是不均匀的
电阻越大，欧姆表刻度线间隔越小
使微安表指针偏转到满刻度时所需的电流Ig称为表头的量限
微安表习惯上称为表头
经过改装后的微安表具有测量较大电流、电压和电阻等多种用途
使微安表指针偏转到满刻度时所需的电流Ig 越小，表头的灵敏度就越低 。
[参考答案]
使微安表指针偏转到满刻度时所需的电流Ig称为表头的量限
微安表习惯上称为表头
经过改装后的微安表具有测量较大电流、电压和电阻等多种用途
[我的答案]
试题3
满分值：5.0分 状态：未答 实际得分：0.0分
以下关于电表校准描述正确选项是（）
电表的校准结果只能用等级表示
电表的校准结果还常用校准曲线表示
校准曲线上两个校正点之间用直线段连接，根据校正数据作出呈折线状的曲线
校准曲线通常以标准电表的指示值Ix为横坐标，以校正值△I为纵坐标
[参考答案]
[我的答案]
试题13
满分值：5.0分 状态：未答 实际得分：0.0分
已知一块微安表的内阻为2400欧姆，最大量程为100微安，若将其改装成最大量程为500微安的电流表，应（）一个电阻，其阻值为（）
串联，480欧姆
串联，600欧姆
并联，480欧姆
并联，600欧姆
[参考答案]
并联，600欧姆
[我的答案]
