多功能电能表使用说明书

1

DTSD341/DSSD331-U型

三相电子式多功能电能表

2 目录 1 综合介绍......................................................... 3

1.1 概述 .......................................................... 3

1.2技术参数 ...................................................... 3

2、仪表基本功能..................................................... 4

2.1.1显示图解： .................................................... 5

2.1.2、常用显示代码................................................. 6

3 使用注意事项..................................................... 8

4 运输贮存......................................................... 9

5．质保条款......................................................... 9

3 DTSD341/DSSD331-U三相电子式多功能电能表

1 综合介绍 1.1 概述 DSSD331/DTSD341型三相三（四）线电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约。 1.2技术参数 1.2.1主要技术参数

三相多功能电能表用户手册

1 三相多功能电能表 DTSD(DSSD)1945用户手册

一．概述

DTSD1945/DSSD1945型三相电子式多功能电能表是一种智能型电能计量产品，采用国家有关电能表标准设计和制造，本产品采用大规模专用集成电路和SMT生产工艺，具有精度高、稳定性好、实用性强、操作方便等特点，可准确对各电参量进行测量与计算，电能精度达0.5级。完全符合GB/T 17883-1999《0.2S级和0.5S级静止式交流有功电度表》、GB/T 17882-1999《2级和3级静止式交流无功电度表》、DL/T 614-1997《多功能电能表》和GB/T 15284-2002《多费率电表特殊要求》，通讯规约符合DL/T 645-1997《多功能电能表通讯规约》。该型表采用大屏幕液晶显示总有功电度、总峰有功电度、总平有功电度、总谷有功电度、总无功电度，电流、电压、有功功率、无功功率等电参量。使用于发电厂、变电站以及各类企事业单位的有功、无功、电能计量。 二．工作原理

本产品由电能芯片+微处理器方案，采用三相供电方式，并在任一单相供电情况下能正常工作。电能表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到MCU进行计算。由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。 MCU用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。

其原理框图如下：

电流取样

电压取样 专用电能计量芯片 RS485接口

LCD显示

远动输出

红外发射

红外接收 掌上电脑

红外遥控器

电 源 IA IB IC

VA VB VC

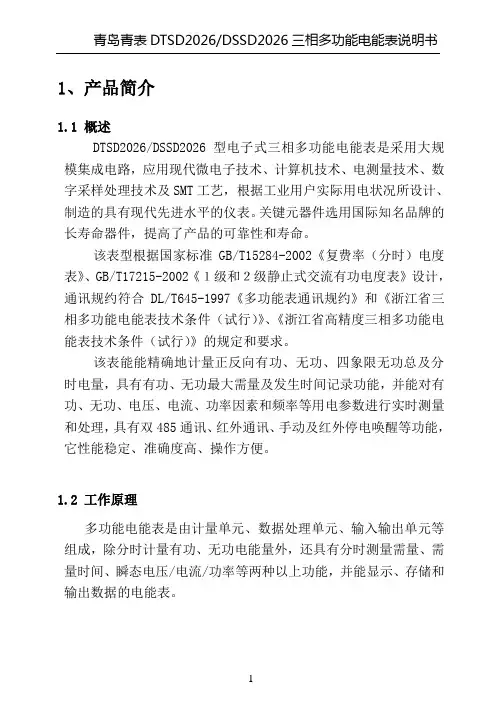

青岛青表DTSD2026/DSSD2026三相多功能电能表说明书

1 1、产品简介

1.1 概述

DTSD2026/DSSD2026型电子式三相多功能电能表是采用大规模集成电路，应用现代微电子技术、计算机技术、电测量技术、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。

该表型根据国家标准GB/T15284-2002《复费率（分时）电度表》、GB/T17215-2002《１级和２级静止式交流有功电度表》设计，通讯规约符合DL/T645-1997《多功能表通讯规约》和《浙江省三相多功能电能表技术条件（试行）》、《浙江省高精度三相多功能电能表技术条件（试行）》的规定和要求。

该表能能精确地计量正反向有功、无功、四象限无功总及分时电量，具有有功、无功最大需量及发生时间记录功能，并能对有功、无功、电压、电流、功率因素和频率等用电参数进行实时测量和处理，具有双485通讯、红外通讯、手动及红外停电唤醒等功能，它性能稳定、准确度高、操作方便。

1.2 工作原理

多功能电能表是由计量单元、数据处理单元、输入输出单元等组成，除分时计量有功、无功电能量外，还具有分时测量需量、需量时间、瞬态电压/电流/功率等两种以上功能，并能显示、存储和输出数据的电能表。

青岛青表DTSD2026/DSSD2026三相多功能电能表说明书

2 DTSD2026 电子式三相多功能电能表工作原理如图1所示：

图1 三相多功能电能表工作原理图

电能表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进行分析并计算。由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。

图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。 电

1

雅达DSSD3366

使

用

说

明

书

2

第一章 综合介绍

1.1 概述

DSSD3366三相三线电子式多功能电能表采用先进技术设计的新型多功能智能电能表，具有精度高、稳定性好、布局合理、工艺先进、实用性强、功能强大、操作方便等特点，可准确、快捷地对各类电参数进行测量计算。各项技术指标符合 GB/T 17215.322—2008《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215.323—2008《2级和3级静止式交流无功电度表》、DL/T614—2007《多功能电能表》等国家标准以及行业标准，其通信符合DL/T645—1997《多功能电能表通信规约》的要求。

1.2 计量特性

精度等级 电流量程 电压量程 其他

有功：0.2S、0.2

0.5S、0.5

无功：0.5、1.0

2.0级 0.3（1.2）A

1（1.2）A

1.5（6）A

5（6）A DSSD3366

(三相三线)：3×100V

参比频率

50或60Hz

电表常数：

见铭牌标注

1.3 主要技术参数

项目 技术要求

参比电压 3×100V

工作电压 0.8Un~1.1Un

极限工作电压 0.7Un~1.2Un

电流测量范围 0.3(1.2)A、1(1.2)A、1.5(6)A、5(6)A

工作温度 -30℃~65℃

极限工作温度 -40℃~70℃

运输及储存温度 -40℃～70℃

相对湿度 0~95%，无凝露

启动 符和GB/T17215.322-2008以及GB/T17215.323-2008要求。

功耗 电压线路功耗：≤1.5W(或6VA) ，电流线路功耗：≤1 VA

潜动 电压回路加额定电压的115%，电流线路无电流，仪表测试输出不产生多于一个脉冲

3 1.4 其他

外形型尺寸 长×宽×厚=260mm×175mm×82mm

净重 大约2.2Kg

第二章 仪表主要功能

2.1 分时计量
