门禁系统方案

1 门禁系统安装注意事项

根据多年来客户反应的在门禁系统安装调试过程中遇到的问题来看，大多都是因安装不合理，选材不当所至。不管如何完美的系统，最终还是需要人来完成，所以为了最大限度的发挥门禁系统的功能，减少人为的失误，我们在安装和调试的过程中应重点注意以下几个方面：

1、 电源：

保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。

2、 布线：

分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm。

电源线：线径足够粗，采用多股导线。

信号线和通讯线：采用屏蔽五类双绞线。其中485总线必须使用双绞的一对线连接A＋,

A－。在选购线材的时候建议采用4*0.5的四芯屏蔽线。

注意下面几点：

·屏蔽线千万不能用来作为0V电压（电源地）的连接线

·每个屏蔽回路只能有一个接地端

·当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。

·必须将各个模块的的信号地连接在一起。

·若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。

·不要将网络连接线与交流电源放在一起。

·如果网络连线超过1200米，要加中继器，中继器后可以再延长1200米。

3、 门禁系统：

注意安装位置的选取，防止电磁干扰。

·读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。

·网络适配器：和控制器之间的连接采用手拉手的方式。

·控制器：不带隔离的控制器，建议使用同一电源。

·锁：磁力锁，在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸 2 力不够的情况。电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。

门禁系统的安装方法及措施

1、门禁系统施工方法及措施

1.1、设备安装

（1）前端设备

A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场（如重载马达、监视器等），并需配合控制箱的接地方式。

B、出门处安装出门按钮。

C、电磁锁安装在门和门框的上沿。

D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。

（2）中控室设备

A、控制主机和键盘安装在立面墙上或置于工作台上。

B、报警装置放置在报警效果较好的位置。

C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。

1.2、设备调试

（1）系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。

（2）管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。

（3）尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。

（4）做好调试记录。

（5）最后填写竣工报告。 1.3、管线安装

（1）安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。(小截面系统连接可以绞接，绞接匝数应在五匝以上，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝，(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。

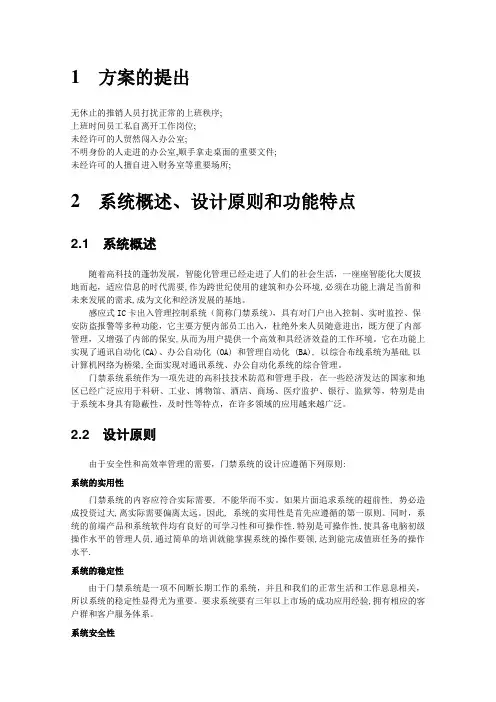

1 方案的提出

无休止的推销人员打扰正常的上班秩序;

上班时间员工私自离开工作岗位;

未经许可的人贸然闯入办公室;

不明身份的人走进的办公室,顺手拿走桌面的重要文件;

未经许可的人擅自进入财务室等重要场所;

2 系统概述、设计原则和功能特点

2.1 系统概述

随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，一座座智能化大厦拔地而起，适应信息的时代需要,作为跨世纪使用的建筑和办公环境,必须在功能上满足当前和未来发展的需求,成为文化和经济发展的基地。

感应式IC卡出入管理控制系统（简称门禁系统），具有对门户出入控制、实时监控、保安防盗报警等多种功能，它主要方便内部员工出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境。它在功能上实现了通讯自动化(CA)、办公自动化 (OA) 和管理自动化 (BA), 以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、办公自动化系统的综合管理。

门禁系统系统作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家和地区已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等，特别是由于系统本身具有隐蔽性，及时性等特点，在许多领域的应用越来越广泛。

2.2 设计原则

由于安全性和高效率管理的需要，门禁系统的设计应遵循下列原则:

系统的实用性

门禁系统的内容应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性.特别是可操作性,使具备电脑初级操作水平的管理人员,通过简单的培训就能掌握系统的操作要领,达到能完成值班任务的操作水平.

系统的稳定性

由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求系统要有三年以上市场的成功应用经验,拥有相应的客户群和客户服务体系。

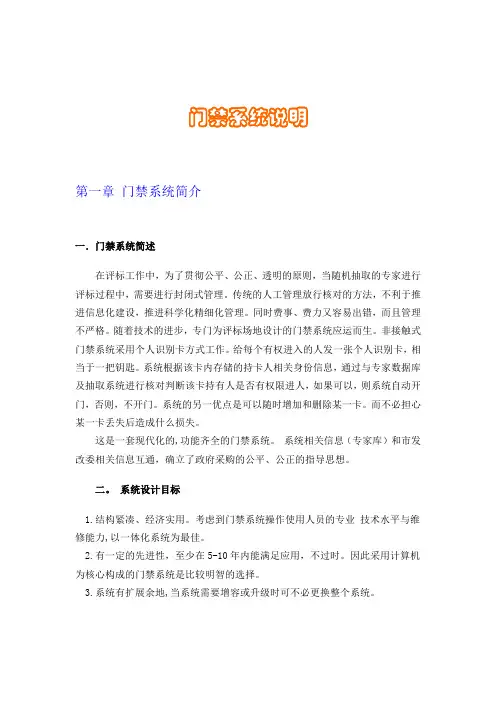

门禁系统说明

第一章 门禁系统简介

一．门禁系统简述

在评标工作中，为了贯彻公平、公正、透明的原则，当随机抽取的专家进行评标过程中，需要进行封闭式管理。传统的人工管理放行核对的方法，不利于推进信息化建设，推进科学化精细化管理。同时费事、费力又容易出错，而且管理不严格。随着技术的进步，专门为评标场地设计的门禁系统应运而生。非接触式门禁系统采用个人识别卡方式工作。给每个有权进入的人发一张个人识别卡，相当于一把钥匙。系统根据该卡内存储的持卡人相关身份信息，通过与专家数据库及抽取系统进行核对判断该卡持有人是否有权限进人，如果可以，则系统自动开门，否则，不开门。系统的另一优点是可以随时增加和删除某一卡。而不必担心某一卡丢失后造成什么损失。

这是一套现代化的,功能齐全的门禁系统。 系统相关信息（专家库）和市发改委相关信息互通，确立了政府采购的公平、公正的指导思想。

二。 系统设计目标

1.结构紧凑、经济实用。考虑到门禁系统操作使用人员的专业 技术水平与维修能力,以一体化系统为最佳。

2.有一定的先进性，至少在5-10年内能满足应用，不过时。因此采用计算机为核心构成的门禁系统是比较明智的选择。

3.系统有扩展余地,当系统需要增容或升级时可不必更换整个系统。 4.安全和保密性，确保指定专家在指定时段可以正常进入。非指定专家或者指定专家在非指定时段均无法进入。

三．一卡通功能

智能卡具有相当大的容量，每一张由本公司提供的智能卡都可在同一张卡上实现出入、信息存储、保安、工作证件等功能。

四．智能IC卡系统的特性

1.实用性

使用非接触式IC卡开门读卡时，无需将卡从钱包或衣袋内取出，只要在有效感应范围内的任何角度读取。读卡时读卡器会有声音和指示灯提示您卡已读出。

2.先性进

根据用户提出的门禁管理的具体需求，以使用方便、功能全面、安全可靠和管理严格为原则设计一套能够实现一卡通管理的计算机智能门禁系统，因此采用最先进、最便利的智能IC非接触技术。
