本工程采用100mm厚轻钢龙骨隔墙内填充防火隔音岩棉，具体做法如下：

1） 施工工序概述：

弹线--安装天地龙骨 -- 安装竖向龙骨-- 横撑龙骨安装--单面石膏板安装 --墙体内部填充防火隔音岩棉 --墙体内部隐蔽验收 --石膏板安装.

2） 施工工艺及技术要点

参考节点标准图集：建筑构造通用图集[88J2六];

（1）墙体体系及构造

墙体石膏板选用设计指定厚度普通纸面石膏板;构造采用设计图纸要求.

（2）弹线找规矩

① 按设计图纸要求在地面上弹出墙体分隔线。在隔断与上、下及两边基体的相接处，应按龙骨的宽度弹线.

② 对墙体分隔线经过确认后，方可进行后续施工。

（3）竖龙骨间距

竖向龙骨的间距为400mm（考虑间隙）.

（4）天地龙骨固定

天地龙骨与原结构楼地面固定，通常情况下使用射钉固定，如遇射钉难以固定的情况时，可以采用钉木楔元钉的固定方式.有隔音要求的墙体，沿地龙骨与楼地面之间必须安装了3~5mm橡胶带; 固定沿顶，沿地龙骨的射钉间距600mm左右，并错线排列.

（5）边框龙骨固定

与混凝土墙体，砖墙墙体连接时，通常使用射钉固定，如遇射钉难以固定的情况时，可以采用钉木楔元钉的固定方式;

（6）特殊位置处理

1、门口竖向边框使用附加龙骨(加强龙骨)，安装要求加强龙骨与竖向龙骨对装，并铆接。

2、两层石膏板之间要填充防火隔音岩棉，岩棉填充殷实。

（7）支撑卡设置

为便于石膏板安装，在竖向龙骨设置支撑卡，其间距不大于600mm.

（8）石膏板安装后检查

① 石膏板应倒角朝外，竖向铺设，长边(即包封边)接缝应落在竖龙骨上， 板缝间距2~6mm.但曲面墙所用石膏板应横向铺设. ② 龙骨两侧的石膏板及龙骨一侧的内外两层石膏板应错缝排列，接缝不得落在同一根龙骨上.

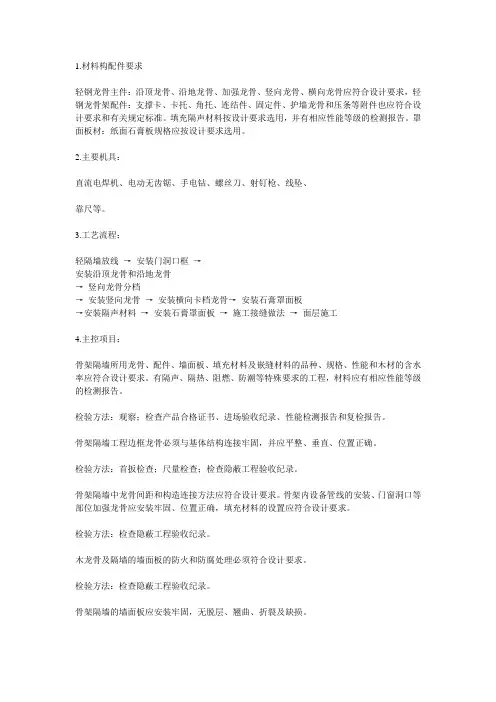

1.材料构配件要求

轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨应符合设计要求，轻钢龙骨架配件：支撑卡、卡托、角托、连结件、固定件、护墙龙骨和压条等附件也应符合设计要求和有关规定标准。填充隔声材料按设计要求选用，并有相应性能等级的检测报告。罩面板材：纸面石膏板规格应按设计要求选用。

2.主要机具：

直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、

靠尺等。

3.工艺流程：

轻隔墙放线 → 安装门洞口框 →

安装沿顶龙骨和沿地龙骨

→ 竖向龙骨分档

→ 安装竖向龙骨 → 安装横向卡档龙骨→ 安装石膏罩面板

→安装隔声材料 → 安装石膏罩面板 → 施工接缝做法 → 面层施工

4.主控项目：

骨架隔墙所用龙骨、配件、墙面板、填充材料及嵌缝材料的品种、规格、性能和木材的含水率应符合设计要求。有隔声、隔热、阻燃、防潮等特殊要求的工程，材料应有相应性能等级的检测报告。

检验方法：观察；检查产品合格证书、进场验收纪录、性能检测报告和复检报告。

骨架隔墙工程边框龙骨必须与基体结构连接牢固，并应平整、垂直、位置正确。

检验方法：首扳检查；尺量检查；检查隐蔽工程验收纪录。

骨架隔墙中龙骨间距和构造连接方法应符合设计要求。骨架内设备管线的安装、门窗洞口等部位加强龙骨应安装牢固、位置正确，填充材料的设置应符合设计要求。

检验方法：检查隐蔽工程验收纪录。

木龙骨及隔墙的墙面板的防火和防腐处理必须符合设计要求。

检验方法：检查隐蔽工程验收纪录。

骨架隔墙的墙面板应安装牢固，无脱层、翘曲、折裂及缺损。

检验方法：观察；首扳检查。

墙面板所用接缝材料的接缝方法应符合设计要求。

检验方法：观察。

轻钢龙骨石膏板隔墙工程 编号： GY-GQ-1

轻钢龙骨石膏板墙体是一种轻质隔墙， 代替传统的湿作业法。 减轻了建筑物自

重，加快施工速度，为美化人们的生活提供了较便捷有效的方法。

一、施工准备

（一）材料准备：

1. 满足设计要求的轻钢龙骨、 石膏板、 包括沿顶、 沿地龙骨、 加强龙骨、 竖龙骨、

横撑龙骨。支撑卡、卡托、角托连接件、固定件、密封条。

2. 其它辅料：射钉（膨胀螺栓） 、高强自攻螺丝、木螺丝及嵌缝石膏、嵌缝带等。

3. 其它材料：设计要求的玻璃棉、岩棉等。

（二）机具准备：

主要机具为射钉枪、手枪钻、电锤、拉铆枪、砂轮切割机等，门式脚手架、

马镫等，数量可根据施工隔墙数量及施工人员数量确定。

（三）施工作业的相关条件

1. 轻钢龙骨石膏板隔墙施工前， 外装修应先进行， 石膏板安装应待屋面、 室内地

面、顶棚和墙面抹灰完成后，水、暖、通风、管道安装完后进行。

2. 在与砖砌体墙相接处， 在交接处按 600MM间距预埋木砖， 以利用固定沿墙竖龙

骨。

3. 石膏板质脆、耐水性差，封石膏板前，会污染墙体的工序应先进行。

四、操作工艺

1. 工艺流程：

基层清理 基层弹线 做混凝土导墙 安装天地龙骨

安装竖龙骨 填塞隔音岩棉

隐蔽检查 安装一侧石膏板

水电管线安装

安装另一侧石膏板 安装一侧第二层石膏板 安装另一侧第二层石膏板

刮嵌缝腻子 饰面施工4. 施工措施

（1）放线：在结构楼板上放出隔墙位置线、门洞口线及沿顶龙骨位置线。 （若做

混凝土墙应放出导墙位置线） 。

（2）安装天地龙骨： 固定沿顶、沿地龙骨，在放出的隔墙位置线处，准确的将

龙骨固定在混凝土楼板上（或混凝土导墙上） ，一般用射钉固定，射钉间距 <

800MM，也可用膨胀螺栓、预埋木砖的方法固定。

（3）安装竖向龙骨： 安装竖龙骨将竖龙骨的上下两端插入沿顶、沿地龙骨，按

要求调整尺寸，尺寸一般根据石膏板的规格进行确定，石膏板一般规格为 1200

轻钢龙骨石膏板隔墙施工工艺

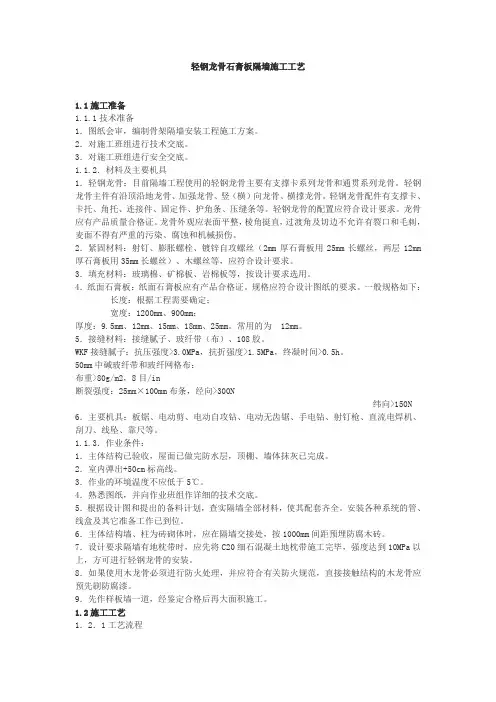

1.1施工准备

1.1.1技术准备

1．图纸会审，编制骨架隔墙安装工程施工方案。

2．对施工班组进行技术交底。

3．对施工班组进行安全交底。

1.1.2．材料及主要机具

1．轻钢龙骨：目前隔墙工程使用的轻钢龙骨主要有支撑卡系列龙骨和通贯系列龙骨。轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。轻钢龙骨的配置应符合设计要求。龙骨应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，麦面不得有严重的污染、腐蚀和机械损伤。

2．紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（2mm厚石膏板用25mm长螺丝，两层12mm厚石膏板用35mm长螺丝）、木螺丝等，应符合设计要求。

3．填充材料：玻璃棉、矿棉板、岩棉板等，按设计要求选用。

4．纸面石膏板：纸面石膏板应有产品合格证。规格应符合设计图纸的要求。一般规格如下：

长度：根据工程需要确定；

宽度：1200mm、900mm；

厚度：9.5mm、12mm、15mm、18mm、25mm。常用的为 12mm。

5．接缝材料：接缝腻子、玻纤带（布）、108胶。

WKF接缝腻子：抗压强度>3.0MPa，抗折强度>1.5MPa，终凝时间>0.5h。

50mm中碱玻纤带和玻纤网格布：

布重>80g/m2，8目/in

断裂强度：25mm×100mm布条，经向>300N

纬向>150N

6．主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。

1.1.3．作业条件：

1．主体结构已验收，屋面已做完防水层，顶棚、墙体抹灰已完成。

2．室内弹出+50cm标高线。

3．作业的环境温度不应低于5℃。

4．熟悉图纸，并向作业班组作详细的技术交底。
