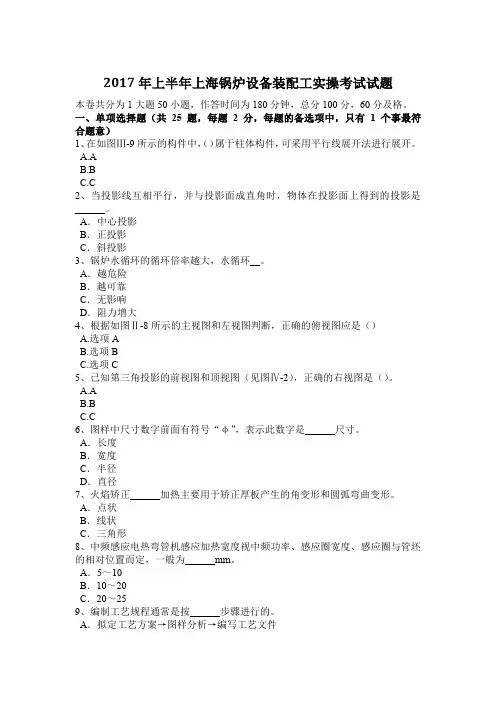

2017年上半年上海锅炉设备装配工实操考试试题

2017年上半年上海锅炉设备装配工实操考试试题

本卷共分为1大题50小题，作答时间为180分钟，总分100分，60分及格。

一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）

1、在如图Ⅲ-9所示的构件中，（）属于柱体构件，可采用平行线展开法进行展开。

A.A

B.B

C.C

2、当投影线互相平行，并与投影面成直角时，物体在投影面上得到的投影是______。

A．中心投影

B．正投影

C．斜投影

3、锅炉水循环的循环倍率越大，水循环__。

A．越危险

B．越可靠

C．无影响

D．阻力增大

4、根据如图Ⅱ-8所示的主视图和左视图判断，正确的俯视图应是（）

A.选项A

B.选项B

C.选项C

5、已知第三角投影的前视图和顶视图（见图Ⅳ-2），正确的右视图是（）。

A.A

B.B

C.C

6、图样中尺寸数字前面有符号“φ”，表示此数字是______尺寸。

A．长度

B．宽度

C．半径

D．直径

7、火焰矫正______加热主要用于矫正厚板产生的角变形和圆弧弯曲变形。

A．点状

B．线状

C．三角形

8、中频感应电热弯管机感应加热宽度视中频功率、感应圈宽度、感应圈与管坯的相对位置而定，一般为______mm。

A．5～10

B．10～20

C．20～25

9、编制工艺规程通常是按______步骤进行的。

A．拟定工艺方案→图样分析→编写工艺文件 B．分析图样→拟定工艺方案→编写工艺文件

C．拟定工艺方案→编写工艺文件→图样分析

10、对流过热器出口气温随负荷的增加而__。

A．升高

B．降低

C．不变

D．先升后降

11、水压试验的试验压力一般为容器工作压力的______倍。

A．1～1.2

B．1.25～1.5

C．1.6～1.8

12、当被检焊缝的射线探伤底片上呈现细长黑线，有时断续出现的特征，则表明焊缝存在______的缺陷。

A．夹渣

B．气孔

C．裂纹

D．未焊透

13、根据如图Ⅲ-8所示的主视图和俯视图判断，正确的左视图是（）.

A.A

B.B

C.C

14、强酸或强碱灼伤应用__冲洗，冲洗时间一般不少于多少分钟？

A．清水，10分钟

B．.盐水，10分钟

C．清水，5分钟

15、受热面定期吹灰的目的是__。

A．减少热阻

B．降低受热面的壁温差

C．降低工质的温度

D．降低烟气温度

16、为了抵消焊接变形，在焊前装配时，先将焊件向焊接变形的相反方向进行人为的变形，这种方法称为______。

A．刚性固定法

B．反变形法

C．预留余量法

D．锤击法

17、热力学基础是研究__的规律和方法的一门学科。

A．热能与机械能相互转换

B．机械能转变成电能

C．化学能转变成热能

D．化学能转变成电能

18、若作误差需控制为±0.1°的29°角，简便的作法是取R=______mm长为半径划弧，则圆弧上290mm(29×10)的弧长所对应的角即为29°。

A．473 B．573

C．673

19、锅炉设备部件、组件装配中最常用的平台是______。

A．铸铁平台

B．在型钢构架上铺上钢板做成的平台

C．水泥平台

20、在ISO国际标准中，第三角投影法规定用如图Ⅳ-1所示中（）的图形符号表示。

A.A

B.B

C.C

21、筒体纵缝装配时，常采用______调整纵缝的间隙。

A．螺旋拉紧器

B．杠杆

C．门形铁

22、用______法画矩形或检验矩形产品是实用简便的工艺方法。

A．平行线

B．中心线

C．对角线

23、根据测绘零件草图画零件图的步骤是______。

A．定基准线—画图形—标尺寸—注写技术要求—填写标题栏

B．画图形—画中心线—标尺寸—注写技术要求—填写标题栏

C．画中心线—画图形—注写技术要求—标尺寸—填写标题栏

24、集箱上的管接头有长、短两种结构形式，短管接头的长度一般为______mm。

A．40～70

B．80～120

C．130～150

25、对尺寸要求高的焊接件，应考虑焊件的装配间隙和焊接收缩量。一般焊接构件角焊缝的装配间隙______mm。

A．为0～1.5

B．≤2

C．≤3

D．≤4

二、多项选择题（共25 题，每题2分，每题的备选项中，有 2 个或 2 个以上符合题意，至少有1 个错项。错选，本题不得分；少选，所选的每个选项得 0.5

分）

1、以下哪种工具不是测量工具（）。

A.QL100N扭力板手

B.DB100N扭力板手

C.游标卡尺

D.皮带张紧力计

2、容克式空气预热器漏风量最大的一项是__。

A．轴向漏风

B．冷端径向漏风 C．周向漏风

D．热端径向漏风

3、在气割4～25mm厚的钢板时，割嘴可向切割前进的反方向倾斜______。

A．5°～10°

B．10°～15°

C．20°～30°

4、用放射线法展开时，必须在投影图上画出锥面上素线的投影，并确定______等参数。

A．相邻素线夹角

B．各素线实长

C．相邻素线的距离

D．直径

5、磁粉检测仅用于铁磁性材料，如______的表面和近表面缺陷的探测。

A．奥氏体钢

B．有色金属

C．钢铁及其合金

D．非金属

6、

7、根据如图Ⅱ-8所示的主视图和左视图判断，正确的俯视图应是（）。

A.选项A

B.选项B

C.选项C

8、__要求具备导热系数小、密度小、耐热度高等特性。

A．金属材料

B．密封材料

C．保温材料

D．研磨材料

9、液压夹具的优点是比气动夹具具有______；缺点是液体易泄漏，且辅助装置多，维修不便。

A．更大的夹紧力

B．夹紧可靠

C．工作平稳

D．结构简单

10、在如图Ⅳ-13所示的构件中，选用放射线法与三角形法相结合的方法进行展开的是构件（）

A.A

B.B

C.C

D.D

11、电动机启动时间过长或在短时间内连续多次启动，会使电动机产生很大的热量。温度__造成电动机损坏。

A．急骤上升

B．急骤下降

C．缓慢上升 D．缓慢下降

12、______是由于焊缝横截面形状不对称或焊接顺序不合理，致使焊缝在厚度方向上横向收缩不一致所产生的变形。

A．弯曲变形

B．角变形

C．波浪变形

D．扭曲变形

13、进行任何形状零、部件的装配时，其过程都必须具备______的装配要素。

A．支撑

B．定位

C．夹紧

D．水平

14、装配平台首要条件是______符合要求。

A．平面度和水平度

B．直线度和水平度

C．垂直度和平面度

15、样板、样杆制作后应在表面用磁漆写明零件的______等。

A．编号

B．规格

C．数量

D．孔的大小

E．加工符号

16、在碳弧气刨刨削过程中，碳棒中心应与刨削中心重合，并沿刨槽的方向做______。

A．横向摆动

B．前后移动

C．直线运动

17、低速磨煤机转速为__。

A．10—20r/min

B．15—25r/min

C．20—35 r/min

D．25—30 r/min

18、锅炉产品的形位误差检验有______等项内容。

A．平面度

B．直线度

C．圆度

D．角度

E．螺栓孔位置度

19、受压件水压试验后，符合情况______，即认为合格。

A．无渗漏

B．表面完好

C．无可见异常变形

D．试验过程中无异常的响声

20、机组启动过程中，应先恢复__运行。 A．给水泵

B．凝结系统

C．闭式冷却水系统

D．烟风系统

21、下列构件装配后应进行对角线检查的有______。

A．集箱

B．水冷壁

C．管式预热器

D．燃烧器箱体

E．水冷套法兰

22、容克式空气预热器漏风包括__。

A．轴向漏风

B．径向漏风

C．周向漏风

D．外部漏风

23、当合金钢过热器管/碳钢过热器管外径粗__，表面有纵向氧化微裂纹，管壁明显减薄或严重石墨化时，应及时更换。

A．≥2.5%／≥3.5%

B．≥2.5%／≥2.5%

C．≥3.5%／≥3.5%

D．）≥3.5%／≥2.5%

24、剪切时刀刃间隙的大小直接影响到切口的质量，间隙的大小取决于被剪材料的厚度，一般约为材料厚度的______。

A．1%～5%

B．2%～10%

C．3%～15%

D．4%～20%

25、电弧焊采用直流电源时有正、反两种接法，接法的选择主要取决于______。

A．焊条的性质

B．焊件材质

C．焊件的厚度

D．电流大小
