M10水泥砂浆配合比
1 每立方水泥砂浆材料用量 2 每罐水泥砂浆材料用量
中砂 1650 公斤 中砂 635 公斤
水泥 260 公斤 水泥 100 公斤
水 280 公斤 水 107 公斤
M7.5水泥砂浆配合比
1 每立方水泥砂浆材料用量 2 每罐水泥砂浆材料用量
中砂 1680 公斤 中砂 672 公斤
水泥 250 公斤 水泥 100 公斤
水 220 公斤 水 90 公斤
M5混合砂浆配合比
1 每立方混合砂浆材料用量 2 每罐混合砂浆材料用量
中砂 1450 公斤 中砂 617 公斤
水泥 235 公斤 水泥 100 公斤
水 200 公斤 水 85 公斤
外加剂 0.24 公斤 外加剂 0.1 公斤
NO:
济邵高速公路建设项目
M10水泥砂浆配合比
邢台路桥建设总公司济邵高速
JSTJ-07项目经理部试验室
2006年1月
混凝土配合比报验单
承包单位：邢台路桥建设总公司 合同号：JSTJ-07
监理单位：中国公路工程咨询总公司
工程
名称 济邵高速公路
建设项目 混凝土标号
用途
材料名称 存放点 备 注
水泥
砂
外加剂
10-20mm碎石
05-10mm碎石
混凝土配合比试验单编号 水灰比 每立方米水泥砂浆
各项材料用 Kg 坍
落
度
cm 单位体积重量Kg/ m³ 抗压强度
Mpa
水泥 砂 碎
石 水 掺
加
剂 龄期强度28d
承包商意见：
承包技术负责人： 日期： 年 月 日
监理工程师意见：
驻地监理工程师： 日期： 年 月 日
目 录
一、 配合比设计说明书及计算书 ……………………………
二、 砂浆配合比试验报告 ……………………………………
三、 水泥品质试验报告 ………………………………………
四、 砂的技术性质试验报告 …………………………………
五、 砂浆用水水质报告 ………………………………………
六、 砂浆抗压强度试验报告 …………………………………
配合比设计说明书
一、设计说明
M10砂浆配合比设计，使用部位为砌筑类砂浆。
二、设计依据
1、《砌筑砂浆配合比设计规程》JGJ98-2000
2、《公路工程桥涵施工技术规范》JTJ041-2000
3、《济源至邵原高速公路JSTJ-07施工图设计》
三、设计要求
1、稠度要求50-70mm
2、分层度小于30mm
四、原材料说明
4-1、水泥

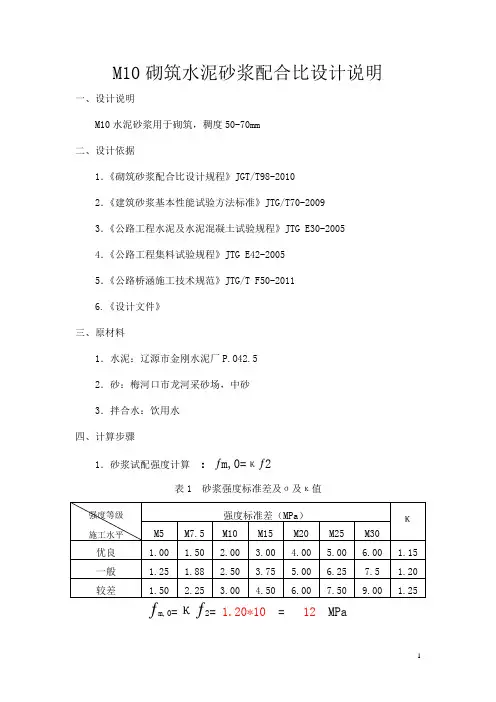

1 M10砌筑水泥砂浆配合比设计说明
一、设计说明
M10水泥砂浆用于砌筑，稠度50-70mm
二、设计依据
1．《砌筑砂浆配合比设计规程》JGT/T98-2010
2．《建筑砂浆基本性能试验方法标准》JTG/T70-2009
3．《公路工程水泥及水泥混凝土试验规程》JTG E30-2005
4．《公路工程集料试验规程》JTG E42-2005
5．《公路桥涵施工技术规范》JTG/T F50-2011
6.《设计文件》
三、原材料
1．水泥：辽源市金刚水泥厂P.O42.5
2．砂：梅河口市龙河采砂场，中砂
3．拌合水：饮用水
四、计算步骤
1．砂浆试配强度计算 ：ƒm,0=κƒ2
表1 砂浆强度标准差及σ及κ值
强度等级
施工水平 强度标准差（MPa） κ
M5 M7.5 M10 M15 M20 M25 M30
优良 1.00 1.50 2.00 3.00 4.00 5.00 6.00 1.15
一般 1.25 1.88 2.50 3.75 5.00 6.25 7.5 1.20
较差 1.50 2.25 3.00 4.50 6.00 7.50 9.00 1.25
ƒm,0=κƒ2= 1.20*10 = 12 MPa 2 2．水泥用量计算
QC=1000(ƒm,0-β)/( α·ƒce)
=1000*(12+15.09)/(3.03*49)
=183Kg
根据经验适当调整，初步确定水泥用量为 310Kg。
式中ƒce-水泥实测强度（MPa），精确至0.1 Mpa；此处取 49 MPa
α、β-为砂浆的特征系数，其中α取3.03，β取-15.09
3．每立方米砂浆中的砂用量，按干燥状态（含水率小于0.5%），的堆积密度作为计算值；砂的实测自然堆积密度值1550 kg/m3
4．每立方米砂浆中的水用量，可根据砂浆稠度等要求选用270~330kg；此处根据砂浆细度模数及石粉含量取270kg。
精心整理

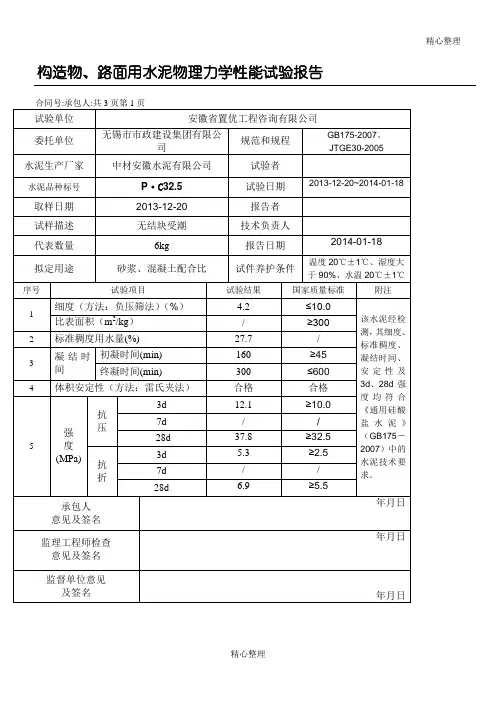

精心整理 构造物、路面用水泥物理力学性能试验报告
合同号:承包人:共3页第1页
试验单位 安徽省置优工程咨询有限公司
委托单位 无锡市市政建设集团有限公司 规范和规程 GB175-2007、
JTGE30-2005
水泥生产厂家 中材安徽水泥有限公司 试验者
水泥品种标号 P·C32.5 试验日期 2013-12-20~2014-01-18
取样日期 2013-12-20 报告者
试样描述 无结块受潮 技术负责人
代表数量 6kg 报告日期 2014-01-18
拟定用途 砂浆、混凝土配合比 试件养护条件 温度20℃±1℃、湿度大于90%、水温20℃±1℃
序号 试验项目 试验结果 国家质量标准 附注
1 细度（方法：负压筛法）（%） 4.2 ≤10.0
该水泥经检测，其细度、标准稠度、凝结时间、安定性及3d、28d强度均符合《通用硅酸盐水泥》（GB175－2007）中的水泥技术要求。 比表面积（m2/kg） / ≥300
2 标准稠度用水量(%) 27.7 /
3 凝结时间 初凝时间(min) 160 ≥45
终凝时间(min) 300 ≤600
4 体积安定性（方法：雷氏夹法） 合格 合格
5 强
度(MPa) 抗
压 3d 12.1 ≥10.0
7d / /
28d 37.8 ≥32.5
抗
折 3d 5.3 ≥2.5
7d / /
28d 6.9 ≥5.5
承包人
意见及签名 年月日
监理工程师检查
意见及签名 年月日
监督单位意见
及签名 年月日 精心整理
精心整理 水泥混凝土细集料技术性能试验报告
合同号：承包人：共3页第2页
工程名称 G206舒城段改建工程（桃溪大桥—三沟段） 试验单位 安徽省置优工程咨询有限公司
委托单位 无锡市市政建设集团有限公司 规范和规程 JTGE42-2005、
JTG/TF50-2011
试样用途 砂浆、混凝土 试验者
试样产地 六安 报告者
