超声波焊接原理

超声波焊接原理：

超声波焊接是熔接热塑性塑料制品的高科技技术，各种热塑性胶件均可使用超声波熔接处理，而不需加溶剂，粘接剂或其它辅助品。

其优点是增加多倍生产率，降低成本，提高产品质量及安全生产 。

超声波塑胶焊接原理是由发生器产生20KHz(或15KHz)的高压、高频信号，通过换能系统，把信号转换为高频机械振动，加于塑料制品工件上，通过工件表面及在分子间的磨擦而使传递到接口的温度升高，当温度达到此工件本身的熔点时，使工件接口迅速熔化，继而填充于接口间的空隙，当震动停止，工件同时在一定的压力下冷却定形，便达成完美的焊接。

新型的15KHz超声波塑胶焊接机，对焊接较软的PE、PP材料，以及直径超大，长度超长塑胶焊件，具有独特的效果，能满足各种产品的需要，能为用户生产效率以及产品档次贡献。

超声波焊接工艺：

一、超声波焊接：

以超声波超高频率振动的焊头在适度压力下，使二块塑胶的结合面产生磨擦热而瞬间熔融接合，采用合适的工件和合理的接口设计，可达到水密及气密，并免除采用辅助品带来的不便，实现高效清洁的焊接焊接强度可与本体媲美。

二、铆焊法：

将超声波超高频率振动的焊头，压着塑胶品突出的梢头，使其瞬间发热融成为铆钉形状，使不同材质的材料机械铆合在一起。

三、埋植：

借着焊头之传导及适当压力，瞬间将金属零件(如螺母、螺杆等)挤入预留的塑胶孔内，固定在一定深度，完成后无论拉力、扭力均可媲美传统模具内成型之强度，可免除射出模受损及射出缓慢之缺点。

一、超声波塑料焊接的相容性和适应性：

热塑性塑料，由于各种型号性质不同，造成有的容易进行超声波焊接，有的不易焊接；下表中黑方块的表示两种塑料的相容性好，容易进行超声波焊接；圆圈表示在某些情况下相容，焊接性能尚可；空格表示两种塑料相容性很差，不易焊接 。

热塑性塑料

超声波焊接的

相容性示例图表 A

B

S ABS/

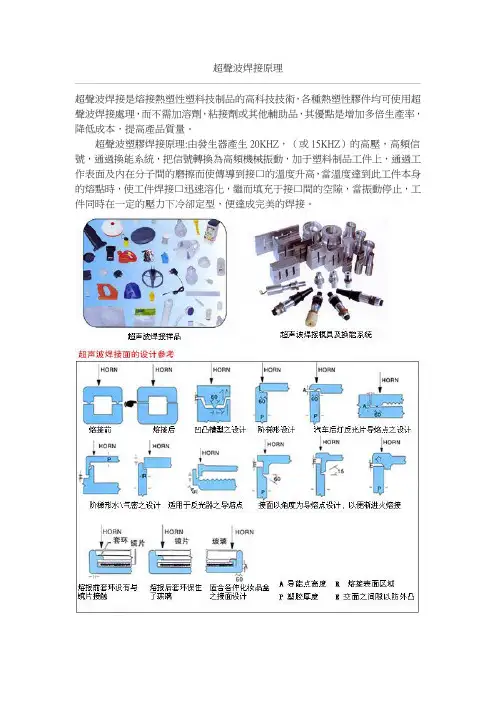

超聲波焊接原理

超聲波焊接是熔接熱塑性塑料技制品的高科技技術，各種熱塑性膠件均可使用超聲波焊接處理，而不需加溶劑，粘接劑或其他輔助品，其優點是增加多倍生產率，降低成本，提高產品質量。

超聲波塑膠焊接原理:由發生器產生20KHZ，（或15KHZ）的高壓，高頻信號，通過換能系統，把信號轉換為高頻機械振動，加于塑料制品工件上，通過工作表面及內在分子間的磨擦而使傳導到接口的溫度升高，當溫度達到此工件本身的熔點時，使工件焊接口迅速溶化，繼而填充于接口間的空隙，當振動停止，工件同時在一定的壓力下冷卻定型，便達成完美的焊接。

超聲波技術原理

超聲波塑料焊機技術先進前景廣闊

當代社會，塑料的各種制品，已滲透到人們日常生活的各個領域，同時也被廣泛應用到航空、船舶、汽車、電器、包裝、玩具、電子、紡織等行業。然而，由于注塑工藝等因素的限制，在相當一部分形狀復雜的塑料制品不能一次注塑成型，這就需要粘接，而沿用多年的塑料粘接和熱合工藝又相當落后，不僅效率低，且粘接劑還有一定的毒性，引起環境污染和勞動保護等問題。傳統的這種工藝已不能適用現代塑料工業的發展需要，于是一種新穎的塑料加工技術——超聲波塑料焊接以其高效、優質、美觀、節能等優越性脫穎而出。

超聲波塑料焊接機在焊接塑料制品時，即不要填加任何粘接劑、填料或溶劑，也不消耗大量熱源，具有操作簡便、焊接速度快、焊接強度高、生產效率高等優點。因此，超聲波焊接技術越來越廣泛地獲得應用。

一、 超聲波塑料焊接機的工作原理。

當超聲波作用于熱塑性的塑料接觸面時，會產生每秒幾萬次的高頻振動，這種達到一定振幅的高頻振動，通過上焊件把超聲能量傳送到焊區，由于焊區即兩個焊接的交界面處聲阻大，因此會產生局部高溫。又由于塑料導熱性差，一時還不能及時散發，聚集在焊區，致使兩個塑料的接觸面迅速熔化，加上一定壓力后，使其融合成一體。當超聲波停止作用后，讓壓力持續幾秒鐘，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近于原材料強度。超聲波塑料焊接的好壞取決于換能器焊頭的振幅，所加壓力及焊接時間等三個因素，焊接時間和焊頭壓力是可以調節的，振幅由換能器和變幅桿決定。這三個量相互用有個適宜值，能量超過適宜值時，塑料的熔解量就大，焊接物易變形；若能量小，則不易焊牢，所加的壓力也不能達大。這個最佳壓力是焊接部分的邊長與邊緣每1mm的最佳壓力之積。

.

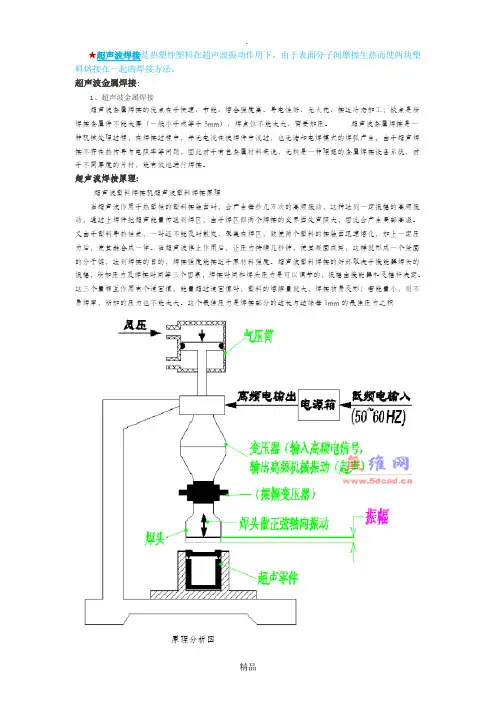

精品 ★超声波焊接是热塑性塑料在超声波振动作用下，由于表面分子间摩擦生热而使两块塑料熔接在一起的焊接方法。

超声波金属焊接:

1、超声波金属焊接

超声波金属焊接的优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工；缺点是所焊接金属件不能太厚（一般小于或等于5mm）、焊点位不能太大、需要加压。 超声波金属焊接是一种机械处理过程，在焊接过程中，并无电流在被焊件中流过，也无诸如电焊模式的焊弧产生，由于超声焊接不存在热传导与电阻率等问题，因此对于有色金属材料来说，无疑是一种理想的金属焊接设备系统，对于不同厚度的片材，能有效地进行焊接。

超声波焊接原理:

超声波塑料焊接机超声波塑料焊接原理

当超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。这个最佳压力是焊接部分的边长与边缘每1mm的最佳压力之积

原理分析图.

精品

超声波焊接优点:

1、超声波塑料焊接优点：焊接速度快，焊接强度高、密封性好； 取代传统的焊接/粘接工艺，成本低廉，清洁无污染且不会损伤工件； 焊接过程稳定，所有焊接参数均可通过软件系统进行跟踪监控，一旦发现故障很容易进行排除和维护。 2、超声波金属焊接优点： 1）、焊接材料不熔融，不脆弱金属特性。2）、焊接后导电性好，电阻系数极低或近乎零。3）、对焊接金属表面要求低，氧化或电镀均可焊接。4）、焊接时间短，不需任何助焊剂、气体、焊料。5）、焊接无火花，环保安全。

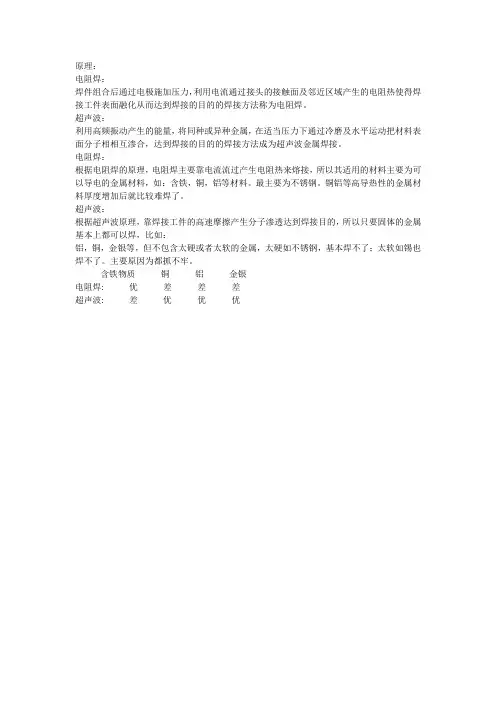

原理：

电阻焊：

焊件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产生的电阻热使得焊接工件表面融化从而达到焊接的目的的焊接方法称为电阻焊。

超声波：

利用高频振动产生的能量，将同种或异种金属，在适当压力下通过冷磨及水平运动把材料表面分子相相互渗合，达到焊接的目的的焊接方法成为超声波金属焊接。

电阻焊：

根据电阻焊的原理，电阻焊主要靠电流流过产生电阻热来熔接，所以其适用的材料主要为可以导电的金属材料，如：含铁，铜，铝等材料。最主要为不锈钢。铜铝等高导热性的金属材料厚度增加后就比较难焊了。

超声波：

根据超声波原理，靠焊接工件的高速摩擦产生分子渗透达到焊接目的，所以只要固体的金属基本上都可以焊，比如：

铝，铜，金银等，但不包含太硬或者太软的金属，太硬如不锈钢，基本焊不了；太软如锡也焊不了。主要原因为都抓不牢。

含铁物质 铜 铝 金银

电阻焊: 优 差 差 差

超声波: 差 优 优 优
