串联谐振和并联谐振LC电路操作

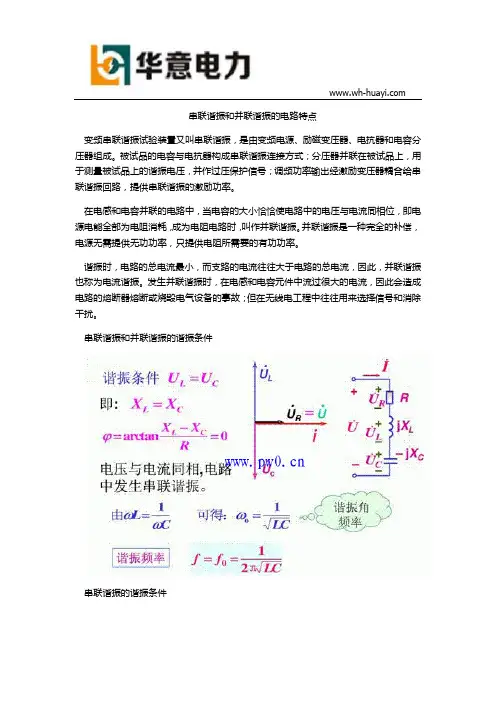

1.串联谐振
串联谐振是指在串联LC电路中，当电感（L）和电容（C）的谐振频率与输入交流信号的频率一致时，电路中的电流幅值达到最大值的现象。其基本原理如下：
-在电路的谐振频率下，电感和电容的阻抗大小相等且互相抵消，电路中的总阻抗最小。
-由于串联电路中电流的强迫性相位相等，当电流幅值最大时，电压和电感、电容上的电压（即共振电压）也达到最大值。
在串联谐振电路中，当谐振频率f与电路的固有频率f0（也称为谐振频率）一致时，电路中的电流和电压幅值将达到最大值。此时，电感和电容的阻抗值相互抵消，总阻抗达到最小。
串联谐振电路的特点：
-谐振频率：由电感和电容的参数决定，公式为f0=1/(2π√(LC))，LC为串联电路中电感和电容的并联等效电感。
-带宽：谐振电路的带宽表示在谐振频率附近的频率范围，其定义为带宽：BW=Q×f0，其中Q为谐振电路的品质因数。
如何操作串联谐振电路？
-设置合适的电感和电容参数，使谐振频率符合要求。
-连接电感和电容，并将输入交流信号接入电路。
-测量电路中的电流和电压。 -调节输入交流信号的频率，观察电流和电压的变化。当输入信号频率等于谐振频率时，电流和电压将达到最大值。
2.并联谐振
并联谐振是指在并联LC电路中，当电感（L）和电容（C）的谐振频率与输入交流信号的频率一致时，电路中的电压幅值达到最大值的现象。其基本原理如下：
-在电路的谐振频率下，电感和电容的导纳大小相等且互相抵消，电路中的总导纳最大。
-由于并联电路中电压的幅值最大，电流和电感、电容上的电流（即共振电流）也达到最大值。
在并联谐振电路中，当谐振频率f与电路的固有频率f0一致时，电路中的电压和电流幅值将达到最大值。此时，电感和电容的导纳值相互抵消，总导纳达到最大。
并联谐振电路的特点：
-谐振频率：由电感和电容的参数决定，公式为f0=1/(2π√(LC))，LC为并联电路中电感和电容的串联等效电容。
-带宽：谐振电路的带宽表示在谐振频率附近的频率范围，其定义为带宽：BW=f0/Q，其中Q为谐振电路的品质因数。
如何操作并联谐振电路？
-设置合适的电感和电容参数，使谐振频率符合要求。
-连接电感和电容，并将输入交流信号接入电路。 -测量电路中的电流和电压。
-调节输入交流信号的频率，观察电流和电压的变化。当输入信号频率等于谐振频率时，电压和电流将达到最大值。
总结：
串联谐振和并联谐振是电路中常见的谐振现象。串联谐振是电流幅值达到最大值的现象，其特点有谐振频率和带宽。并联谐振是电压幅值达到最大值的现象，其特点也有谐振频率和带宽。了解串联谐振和并联谐振的原理和操作方法，有助于理解电路谐振的基本特性和应用。
