电位器选用与代换经验
（一）根据使用要求选用电位器
选用电位器时，应根据应用电路的具体要求来选择电位器的电阻体材料、结构、类型、规格、调节方式。
例如，大功率电路选用功率型线绕电位器；精密仪器等电路中应选用高精度线绕电位器、精密多圈电位器或金属玻璃釉电位器；中、高频电路可选用碳膜电位器；半导体收音机的音量调节兼电源开关可选用小型带旋转式开关的碳膜电位器；立体声音频放大器的音量控制可选用双连同轴电位器；音响系统的音调控制可选用直滑式电位器；电源电路的基准电压调节应选用微调电位器；通讯设备和计算机中使用的电位器可选用贴片式多圈电位器或单圈电位器。
（二）合理选择电位器的电参数
根据设备和电路的要求选好电位器的类型和规格后，还要根据电路的要求合理选择电位器的电参数，包括额定功率、标称阻值、允许偏差、分辨率、最高工作电压、动噪声等。
（三）根据阻值变化规律选用电位器
各种电源电路中的电压调节、放大电路的工作点调节、副亮度调节及行、场扫描信号调节用电位器，均应使用直线式电位器。
音响器材中的音调控制用电位器应选用反转对数式（旧称指数式）电位器，音量控制用电位器可选用对数式电位器。
万用表各挡量程选择及测量误差分析
用万用表进行测量时会带来一定的误差。这些误差有些是仪表本身的准确度等级所允许的最大绝对误差。有些是调整、使用不当带来的人为误差。正确了解万用表的特点以及测量误差产生的原因，掌握正确的测量技术和方法，就可以减小测量误差。
人为读数误差是影响测量精度的原因之一。它是不可避免的，但可以尽量减小。因此，使用中要特别注意以下几点：1测量前要把万用表水平放置，进行机械调零；2读数时眼睛要与指针保持垂直；3测电阻时，每换一次挡都要进行调零。调不到零时要更换新电池；4测量电阻或高压时，不能用手捏住表笔的金属部位，以免人体电阻分流，增大测量误差或触电；5在测量RC电路中的电阻时，要切断电路中的电源，并把电容器储存的电泄放完，然后再进行测量。在排除了人为读数误差以后，我们对其他误差进行一些分析。
1 电位器选用与代换经验
（一）根据使用要求选用电位器
选用电位器时，应根据应用电路的具体要求来选择电位器的电阻体材料、结构、类型、规格、调节方式。
例如，大功率电路选用功率型线绕电位器；精密仪器等电路中应选用高精度线绕电位器、精密多圈电位器或金属玻璃釉电位器；中、高频电路可选用碳膜电位器；半导体收音机的音量调节兼电源开关可选用小型带旋转式开关的碳膜电位器；立体声音频放大器的音量控制可选用双连同轴电位器；音响系统的音调控制可选用直滑式电位器；电源电路的基准电压调节应选用微调电位器；通讯设备和计算机中使用的电位器可选用贴片式多圈电位器或单圈电位器。
（二）合理选择电位器的电参数
根据设备和电路的要求选好电位器的类型和规格后，还要根据电路的要求合理选择电位器的电参数，包括额定功率、标称阻值、允许偏差、分辨率、最高工作电压、动噪声等。
（三）根据阻值变化规律选用电位器
各种电源电路中的电压调节、放大电路的工作点调节、副亮度调节及行、场扫描信号调节用电位器，均应使用直线式电位器。
音响器材中的音调控制用电位器应选用反转对数式（旧称指数式）电位器，音量控制用电位器可选用对数式电位器。
万用表各挡量程选择及测量误差分析
用万用表进行测量时会带来一定的误差。这些误差有些是仪表本身的准确度等级所允许的最大绝对误差。有些是调整、使用不当带来的人为误差。正确了解万用表的特点以及测量误差产生的原因，掌握正确的测量技术和方法，就可以减小测量误差。
人为读数误差是影响测量精度的原因之一。它是不可避免的，但可以尽量减小。因此，使用中要特别注意以下几点：1测量前要把万用表水平放置，进行机械调零；2读数时眼睛要与指针保持垂直；3测电阻时，每换一次挡都要进行调零。调不到零时要更换新电池；4测量电阻或高压时，不能用手捏住表笔的金属部位，以免人体电阻分流，增大测量误差或触电；5在测量RC电路中的电阻时，要切断电路中的电源，并把电容器储存的电泄放完，然后再进行测量。在排除了人为读数误差以后，我们对其他误差进行一些分析。
常用电子元器件的识别与检测
电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。
2.1电阻器的识别与检测
（1）电阻器的识别
电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。电阻在电路中的符号为 或 字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。
（2）电阻器的作用 电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。电阻器第二个主要作用是产生降压的作用。当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。
（3）电阻器的检测
○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。接下来将红黑表笔互换位置,再次测量,测量的值为33.2Ω,接着取两次测量中阻值较大的作为参考值,然后与电阻器的标称阻值进行比较,由于33.2Ω与33Ω比较接近,因此可以断定该贴片电阻器正常。○2开路测量,在测量前需要先将贴片电阻从电路板中拆下,接着清洁电阻器的焊点,清洁完成后,开始准备测量,根据电阻器的标注,读出电阻器的阻值。举个例子, 贴片电阻器表面上的标注值为472，它的阻值应为4.7KΩ。打开数字万用表的电源开关,根据电阻器的标称阻值,将数字万用表调到欧姆挡20K量程,接着将万用表的红黑表笔分别搭在电阻器两端的焊点处,测量的阻值为4.63KΩ,接着测量的阻值与电阻器的标称阻值进行比较,由于4.63KΩ与4.7KΩ比较接近,因此可以断定该贴片电阻器正常。

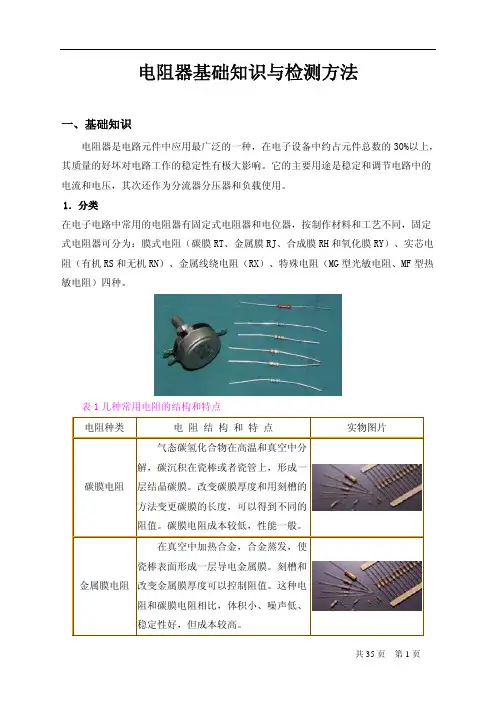

电阻器基础知识与检测方法
一、基础知识
电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，
其质量的好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的
电流和电压，其次还作为分流器分压器和负载使用。
1．分类
在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定
式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电
阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1几种常用电阻的结构和特点 电阻种类 电 阻 结 构 和 特 点 实物图片
碳膜电阻 气态碳氢化合物在高温和真空中分
解，碳沉积在瓷棒或者瓷管上，形成一
层结晶碳膜。改变碳膜厚度和用刻槽的
方法变更碳膜的长度，可以得到不同的
阻值。碳膜电阻成本较低，性能一般。
金属膜电阻 在真空中加热合金，合金蒸发，使
瓷棒表面形成一层导电金属膜。刻槽和
改变金属膜厚度可以控制阻值。这种电
阻和碳膜电阻相比，体积小、噪声低、
稳定性好，但成本较高。
共35页 第1页
碳质电阻 把碳黑、树脂、粘土等混合物压制
后经过热处理制成。在电阻上用色环表
示它的阻值。这种电阻成本低，阻值范
围宽，但性能差，很小采用。
线绕电阻 用康铜或者镍铬合金电阻丝，在陶
瓷骨架上绕制成。这种电阻分固定和可
变两种。它的特点是工作稳定，耐热性
能好，误差范围小，适用于大功率的场
合，额定功率一般在1瓦以上。
碳膜电位器 它的电阻体是在马蹄形的纸胶板上
涂上一层碳膜制成。它的阻值变化和中
间触头位置的关系有直线式、对数式和
指数式三种。碳膜电位器有大型、小型、
微型几种，有的和开关一起组成带开关
电位器。
还有一种直滑式碳膜电位器，它是
靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器 用电阻丝在环状骨架上绕制成。它的特
点是阻值范围小，功率较大。
共35页 第2页 定正飞的收藏
