开关插座的接线方法

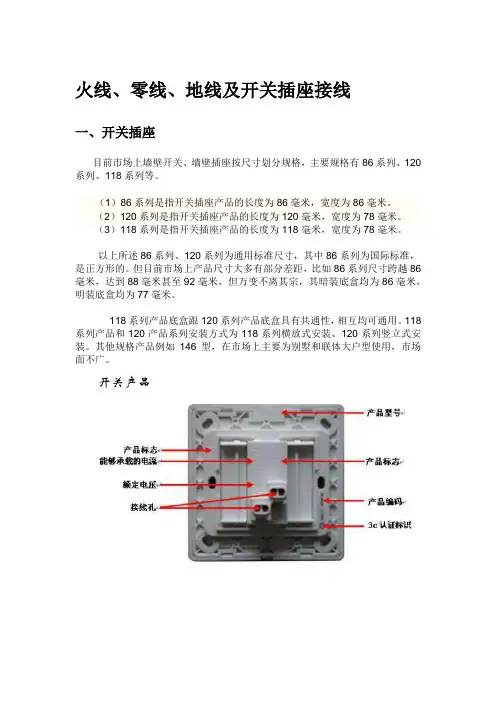

火线、零线、地线及开关插座接线

一、开关插座

目前市场上墙壁开关、墙壁插座按尺寸划分规格，主要规格有86系列、120系列、118系列等。

（1）86系列是指开关插座产品的长度为86毫米，宽度为86毫米。

（2）120系列是指开关插座产品的长度为120毫米，宽度为78毫米。

（3）118系列是指开关插座产品的长度为118毫米，宽度为78毫米。

以上所述86系列、120系列为通用标准尺寸，其中86系列为国际标准，是正方形的。但目前市场上产品尺寸大多有部分差距，比如86系列尺寸跨越86毫米，达到88毫米甚至92毫米，但万变不离其宗，其暗装底盒均为86毫米，明装底盒均为77毫米。

118系列产品底盒跟120系列产品底盒具有共通性，相互均可通用。118系列产品和120产品系列安装方式为118系列横放式安装、120系列竖立式安装。其他规格产品例如146型，在市场上主要为别墅和联体大户型使用，市场面不广。

二、更换开关插座接线

1、火线、零线、地线与插座插孔关系示意图

2.准备新的一开三孔插座

E

L N L

L1

E

N L 3、记录原开关插座接线

4、对新一开三孔插座接线

插座标准的安装方法：

在三孔插座上有三个接线露孔,分别是L-火线、N-零线、E-地线,把线头处约2公分处的绝缘皮去掉,露出铜线头,两个线头互相绞合,伸入孔中,并上紧螺丝,线头如太长应截去;为了更安全，可以用电笔确定火线。一般情况，零线在左侧，火线在右侧。 E L

N

L

L1

E L N L L1 （1）火线接开关L ；

（2）找一段电线，将电线的一端接开关L1，电线的另一端接插座L ；

（3）零线接N ；

（4）地线接〨（E）。

如何区分进户电线的零线和地线

我们知道：接到家用电器的电线一般有三根，分别是火线、零线和地线。对于用电器本身来说，只需要有火线和零线，它就可以运行了。地线是为了保证人身安全而必须设置的。但是，有些比较简单的电器（如灯具），往往不另外接地线，所以，在这种情况下，地线和零线是可以不分的。

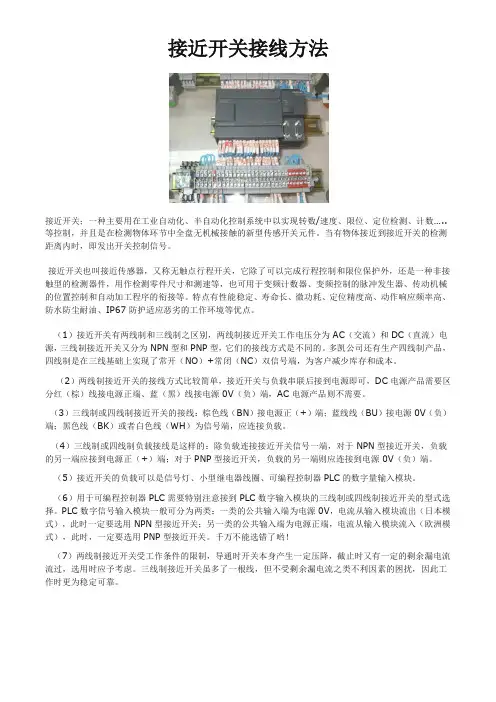

接近开关接线方法

接近开关；一种主要用在工业自动化、半自动化控制系统中以实现转数/速度、限位、定位检测、计数…..

等控制，并且是在检测物体环节中全盘无机械接触的新型传感开关元件。当有物体接近到接近开关的检测

距离内时，即发出开关控制信号。

接近开关也叫接近传感器，又称无触点行程开关，它除了可以完成行程控制和限位保护外，还是一种非接

触型的检测器件，用作检测零件尺寸和测速等，也可用于变频计数器、变频控制的脉冲发生器、传动机械

的位置控制和自动加工程序的衔接等。特点有性能稳定、寿命长、微功耗、定位精度高、动作响应频率高、

防水防尘耐油、IP67防护适应恶劣的工作环境等优点。

（1）接近开关有两线制和三线制之区别，两线制接近开关工作电压分为AC（交流）和DC（直流）电

源，三线制接近开关又分为NPN型和PNP型，它们的接线方式是不同的。多凯公司还有生产四线制产品，

四线制是在三线基础上实现了常开（NO）+常闭（NC）双信号端，为客户减少库存和成本。

（2）两线制接近开关的接线方式比较简单，接近开关与负载串联后接到电源即可，DC电源产品需要区

分红（棕）线接电源正端、蓝（黑）线接电源0V（负）端，AC电源产品则不需要。

（3）三线制或四线制接近开关的接线：棕色线（BN）接电源正（+）端；蓝线线（BU）接电源0V（负）

端；黑色线（BK）或者白色线（WH）为信号端，应连接负载。

（4）三线制或四线制负载接线是这样的：除负载连接接近开关信号一端，对于NPN型接近开关，负载

的另一端应接到电源正（+）端；对于PNP型接近开关，负载的另一端则应连接到电源0V（负）端。

（5）接近开关的负载可以是信号灯、小型继电器线圈、可编程控制器PLC的数字量输入模块。

（6）用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选

择。PLC数字信号输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模

红色是火线，绿色是零线，蓝色是接地线。

双开关五孔（2孔+3孔）的插座接线示意？

正面

背面

要求一个开关控制2个插口，一个开关控制电灯。

背面图的黑圈和白圈都是可以插电线的，2孔插座和3孔插座是串联的

满意答案

下图（飞翔的图）上有错！零线进到白色接线端子即可，不能再接到黑色开关的端子！

急~求5孔开关插座接线方法~

20

很简单吗，一共四根线，一根火线接L，一根零线接N，一根地线接E，一根开关控制回火线。一般是【左零右火】，左边接火线，右边接零线，地线接E，OK。

其他答案

提问人的追问 ：麻烦能否发个我这种型号的图？

回答人的补充 ：你的插座不对，没有接地线！要不就是在里面接好了？ 提问人的追问：有接地线，图片左下的就是接地线，有个线连着的

这种插一般是用来接需要移动的三相四线机械用，接法也很简单，只要找出机械端的零线、地线和三条火线照直连接就行了！

5孔开关插座接线方法~你这86型三眼扁插座带开关(从你附图看)应这样接;左上;接零线、右上;接相线、左下;接接地保护线、右下悬空(这样接法是开关控

双5孔开关接线

会接吗？

问题补充 2009-11-09 13:20

1个按制灯，1个按制2边插座

匿名 回答:4 人气:11 解决时间:2009-11-09 16:18

满意答案

好评率：100%

可以按照下图来接的:

挺简单的，火线分别进两开关的中间接线柱，一个开关的另一接线柱接灯口；另一开关的另一接线柱分别接两插座的火线接线柱L；零线直接接两个插座的零线接线柱N，并且接灯口的零线；地线直接接两个插座的地线接线柱E。

你刚才说2线直接接LN，但你的图火是先接开关

回答人的补充

就是先接开关的！要不你的插座就不会受开关控制了！

提问人的追问

把你刚才的图的线分开，就是这样 你的图上绿色的线和黄色的插座线相交的地方接到一起就可以了！

是不是这样

线路、插座、开关接线检查记录

编号： 0616 /（0711）□□□

单位工程名称 分部工程名称

分项工程名称 项 目 经 理

施工执行标准

名称及编号 施工图号 试验日期

配电箱及回路编号 线 路 插 座 开 关

颜 色 连 接 接线位置 接地线连接 接 线 控制顺序 通断方向

验

收

结

论

施工单位

项目专业质量检查员(签名)：

项目专业技术负责人(签名)：

年 月 日

专业监理工程师(签名)：

(建设单位项目专业技术负责人)

年 月 日 线路、插座、开关接线检查记录说明

《建筑电气工程施工质量验收规范》GB503032002

15.2.2 当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线用：Ａ相——黄色、Ｂ相——绿色、Ｃ相——红色。

15.2.3 线槽敷线应符合下列规定：

1 电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于２ｍ；

2 同一回路的相线和零线，敷设于同一金属线槽内；

3 同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求

的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。

16.1.1 槽板内电线无接头，电线连接设在器具处；槽板与各种器具连接时，电线应留有余量，器具底座应压住槽板端部。

18.1.4 电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。

18.2.2 电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子。

22.1.2 插座接线应符合下列规定：

1 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面

对插座的右孔与相线连接，左孔与零线连接；

2 单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子
