无负压供水方案

无负压供水设备选型计算

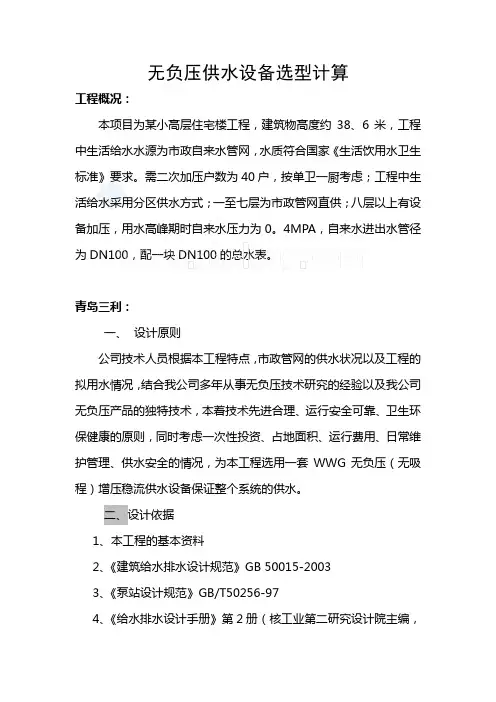

工程概况：

本项目为某小高层住宅楼工程，建筑物高度约38、6米，工程中生活给水水源为市政自来水管网，水质符合国家《生活饮用水卫生标准》要求。需二次加压户数为40户，按单卫一厨考虑；工程中生活给水采用分区供水方式；一至七层为市政管网直供；八层以上有设备加压，用水高峰期时自来水压力为0。4MPA，自来水进出水管径为DN100，配一块DN100的总水表。

青岛三利： 一、 设计原则

公司技术人员根据本工程特点，市政管网的供水状况以及工程的拟用水情况，结合我公司多年从事无负压技术研究的经验以及我公司无负压产品的独特技术，本着技术先进合理、运行安全可靠、卫生环保健康的原则，同时考虑一次性投资、占地面积、运行费用、日常维护管理、供水安全的情况，为本工程选用一套WWG无负压（无吸程）增压稳流供水设备保证整个系统的供水。

二、设计依据

1、本工程的基本资料

2、《建筑给水排水设计规范》GB 50015-2003

3、《泵站设计规范》GB/T50256-97

4、《给水排水设计手册》第2册（核工业第二研究设计院主编，

中国建筑工业出版社出版）

5、《高程建筑给水排水设计手册》（第二版，湖南科学技术出版社出版）

6、《给水排水设计手册》第1册。常用资料（中国市政工程西南设计院主编，中国建筑工业出版社出版）

7、《三利产品设计手册》 三、方案选型计算

1、设计生活给水流量

根据《建筑给水排水设计规范》（GB 50015-2003）第3.6.4条款计算设计流量：

根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按下式计算出住宅共40户，每户按单卫一厨设计的最大用水时卫生器具的给水当量

平均出流概率：

U0=q0.m.kh/0.2.Ng.T.3600(%)

其中： U0--生活给水管道最大用水时卫生器具给水当量平均出流概率

q0--最高用水日的用水定额，取250L/(人/D)

无负压供水设备

随着社会经济水平的不断提高，居住小区的不断扩建，相应的给排水设备的技术也在迅速的发展，无负压管网增压变频供水设备也在不断的更新与推广，发挥其节能供水的优点。

标签 无负压；供水设备；节能

随着我国社会经济水平的不断提高，居住小区的不断改造与扩建，建筑物的楼层数也在不断加高，现有的市政给水管网压力出现不足，用水高峰期经常出现高层居民用水困难的现象。常规的方法是水池水箱水泵联合供水，现在出现了无负压管网增压变频供水的设备，是充分利用自来水原有的压力高效节能供水的一种二次加压方式。

无负压变频供水系统取消了常规方法的水池或水箱，采用直接从市政给水管网上吸水，由防负压装置、压力传感装置、水泵机组、自动控制柜、旁通管路等组成。见图：

1 无负压供水设备的工作原理

无负压管网增压变频供水系统，是采用微机变频技术、负压处理技术实现无负压供水，通过电子屏显示运行状态，通过真空补偿系统及全封闭结构实现了与自来水管网的直接连接，克服了对管网的不良影响。如图示：

无负压变频供水设备的工作原理

通过微机检测管网压力，用负压反馈来调节变频器的频率。首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，然后调整变频器频率。微机随时检测管网压力。计算速度很快。调节速度也是瞬时完成，使管网压力始终保持在设定数值上。全封闭结构及负压反馈抑制系统使本系统可以和自来水直接串接，利用水泵工作的叠加原理，使设备可以充分利用自来水原有的压力，增加了变频调速给水设备的节能点。当自来水压力不足致使压力下降时，本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证本系统不对城市管网产生任何影响。

当市政管网的自来水供水压力P1低于用户所需压力P2时，控制系统会自动控制变频泵的运行，直到能够满足用户的压力需求，并控制水泵以一恒定转速运行进行恒压供水。当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。自来水的压力越低，水泵的转速越高；自来水的压力越高，水泵的转速越低。当自来水的压力不小于用户所需的压力时，水泵停止运转。当多台泵控制时，控制器会自动启动第二台水泵，第三台水泵……直至达到用户水压设定值再保持恒压供水。停电时可恢复自来水的常压供水。

沃尔特水设备

无负压供水设备施工方案是一种新型的节能供水设备。无负压供水设备施工方案系运用当今最先进的微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。无负压供水设备施工方案以水泵出水端水压(或用户用水流量)为设定参数，通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快;用水量减少时，频率降低，水泵转速减慢。这样就保证了整个用户管网随时都有充足的水压(与用户设定的压力一致)和水量(随用户的用水情况变化而变化)。

无负压供水设备施工方案工作原理

根据用户要求，先设定给水压力值，然后通电运行，压力传感器监测管网压力，并转为电信号送至可编程控制器或微机控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间小流量运行时，可通过变频水泵来维持工作，变频给水泵可以停机保压。

无负压供水设备施工方案产品六大优点： 沃尔特水设备

(1)高效节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。

(2)洁净卫生：构成连续密闭的增压供水方式，完全保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。

(3)杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面(地下)水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。

1

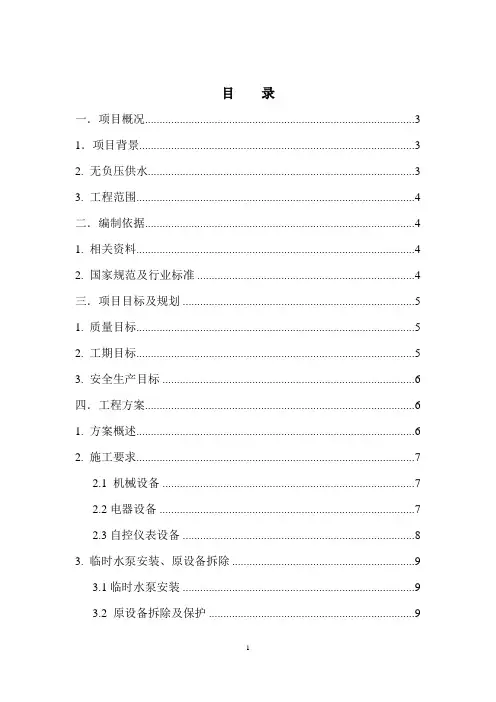

目 录
