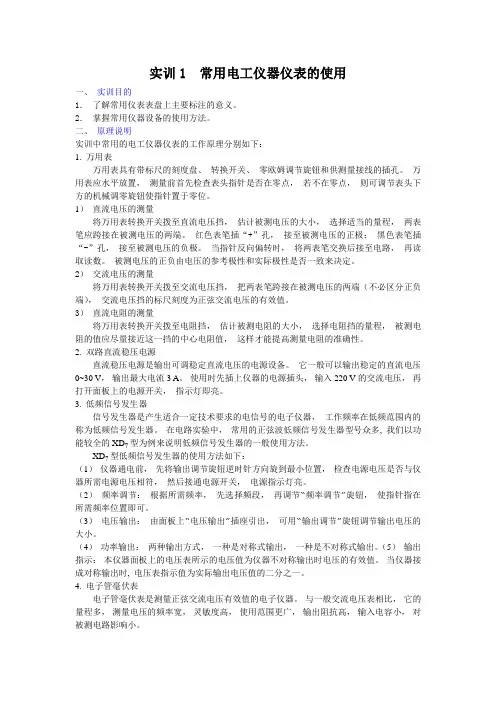

实训1 常用电工仪器仪表的使用
一、 实训目的
1． 了解常用仪表表盘上主要标注的意义。
2． 掌握常用仪器设备的使用方法。
二、 原理说明
实训中常用的电工仪器仪表的工作原理分别如下：
1. 万用表
万用表具有带标尺的刻度盘、 转换开关、 零欧姆调节旋钮和供测量接线的插孔。 万用表应水平放置， 测量前首先检查表头指针是否在零点， 若不在零点， 则可调节表头下方的机械调零旋钮使指针置于零位。
1） 直流电压的测量
将万用表转换开关拨至直流电压挡， 估计被测电压的大小， 选择适当的量程， 两表笔应跨接在被测电压的两端。 红色表笔插“+”孔， 接至被测电压的正极； 黑色表笔插“-”孔， 接至被测电压的负极。 当指针反向偏转时， 将两表笔交换后接至电路， 再读取读数。 被测电压的正负由电压的参考极性和实际极性是否一致来决定。
2） 交流电压的测量
将万用表转换开关拨至交流电压挡， 把两表笔跨接在被测电压的两端（不必区分正负端）， 交流电压挡的标尺刻度为正弦交流电压的有效值。
3） 直流电阻的测量
将万用表转换开关拨至电阻挡， 估计被测电阻的大小， 选择电阻挡的量程， 被测电阻的值应尽量接近这一挡的中心电阻值， 这样才能提高测量电阻的准确性。
2. 双路直流稳压电源
直流稳压电源是输出可调稳定直流电压的电源设备。 它一般可以输出稳定的直流电压0~30 V， 输出最大电流3 A。 使用时先插上仪器的电源插头， 输入220 V的交流电压， 再打开面板上的电源开关， 指示灯即亮。
3. 低频信号发生器
信号发生器是产生适合一定技术要求的电信号的电子仪器， 工作频率在低频范围内的称为低频信号发生器。 在电路实验中， 常用的正弦波低频信号发生器型号众多, 我们以功能较全的XD7型为例来说明低频信号发生器的一般使用方法。
XD7型低频信号发生器的使用方法如下：
（1） 仪器通电前， 先将输出调节旋钮逆时针方向旋到最小位置， 检查电源电压是否与仪器所需电源电压相符， 然后接通电源开关， 电源指示灯亮。
实验2 常用仪器仪表的使用
一、实验目的
1． 掌握万用表、直流稳压电源的使用方法。
2. 初步学会信号发生器和电子示波器的使用方法。
3. 学会使用示波器观察波形变化。
4. 学会利用示波器测量交直流电压。
二、实验仪器
万用表、直流稳压源、信号发生器、双通道示波器
三、实验原理
1. 直流稳压源
本实验采用直流稳压源DH1718D双路稳压稳流（CV/CC）跟踪电源是实验室通用电源。具有恒压、恒流工作功能，且这两种模式可随负载变化而进行自动转换。另外DH1718D具有串联主从工作功能，左边为主路，右为从路，在跟踪状态下，从路的输出电压随主路而变化。这对于需要对称且可调双极性电源的场合特别适用。使用方法如下：
（1）左边的按键为左路仪表指示功能选择，按下时指示该路输出电流，否则指示该路输出电压。
（2）中间按键是跟踪/常态选择开关，将左路输出负端至右路输出正端之间加一短路线，按下此键后，开启电源开关，整机即工作在主----从跟踪状态。
（3）输出电压的调节亦在输出端开路时调节；输出电流的调节亦在输出短路时进行。
2. 数字万用表
万用表是一种多量程和测量多种电量的便携式电子测量仪表。可以测量交直流电压、交直流电流、电阻值、电容值等等。万用表最大的特点是有一个量程转换开关，各种功能就是利用这个开关来切换的。
3. 信号发生器
（1）信号发生器是产生各种波形的信号电源。按信号波形分类，有正弦信号发生器、方波信号发生器、脉冲信号发生器、函数信号发生器（多信号发生器）等。信号发生器的核心部分是振荡器产生的信号放大后作为电压或功率输出。通常输出电压可连续调节（细调），有电压衰减开关（粗调），输出频率也可通过粗调开关和细调旋钮进行调节。
（2）信号发生器的使用方法
1) 先将输出幅值调到零位，接通电源，预热几分钟方可进行工作。
2) 使用时将电源频率调到所需的数值，对于多信号发生器，还要将转换开关调到选定的波形位置，在确定负载与信号发生器连接无误后，再将输出电压从零调到所需数值。

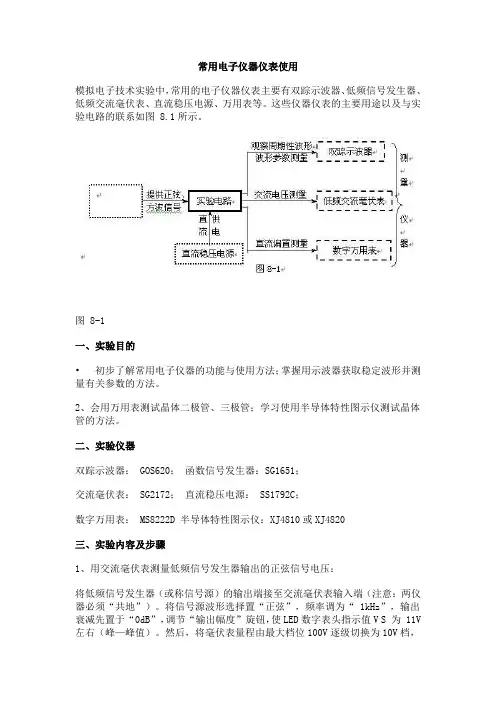

常用电子仪器仪表使用
模拟电子技术实验中，常用的电子仪器仪表主要有双踪示波器、低频信号发生器、低频交流毫伏表、直流稳压电源、万用表等。这些仪器仪表的主要用途以及与实验电路的联系如图 8.1所示。
图 8-1
一、实验目的
• 初步了解常用电子仪器的功能与使用方法；掌握用示波器获取稳定波形并测量有关参数的方法。
2、会用万用表测试晶体二极管、三极管；学习使用半导体特性图示仪测试晶体管的方法。
二、实验仪器
双踪示波器： GOS620； 函数信号发生器：SG1651；
交流毫伏表： SG2172； 直流稳压电源： SS1792C；
数字万用表： MS8222D 半导体特性图示仪：XJ4810或XJ4820
三、实验内容及步骤
1、用交流毫伏表测量低频信号发生器输出的正弦信号电压：
将低频信号发生器（或称信号源）的输出端接至交流毫伏表输入端（注意：两仪器必须“共地”）。将信号源波形选择置“正弦”，频率调为“ 1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指示值V S 为 11V左右（峰—峰值）。然后，将毫伏表量程由最大档位100V逐级切换为10V档，观察该表读数，使读数为4V。依次按下信号源“输出衰减”至20dB、40dB、60dB,并相应调整毫伏表量程。分别记录毫伏表读数，结果填入表8-1
表8-1
（ V S ＝ 4V、 f S ＝ 1kHz）
注： 输出衰减倍率 K（dB）＝ 20lg（V S /V X ）
2、用示波器观察波形
将示波器“ Y1轴输入”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪示波器观察波形的方法，调节“Y1灵敏度”，“X灵敏度”及“触发方式，触发电平”等旋钮，使荧光屏上得到一稳定的正弦波。保持信号源V S ＝ 4V，依次改变 f S 为： 100Hz、1kHz、10kHz、100kHz，并适当调整X轴扫描速度，观察所测波形。

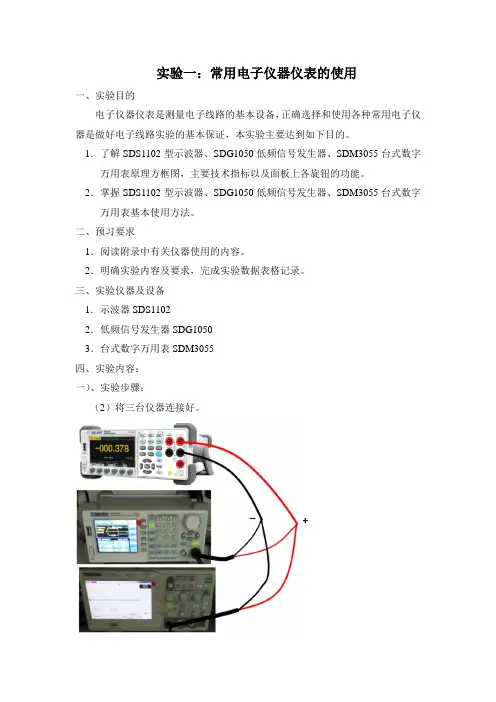

实验一：常用电子仪器仪表的使用
一、实验目的
电子仪器仪表是测量电子线路的基本设备，正确选择和使用各种常用电子仪器是做好电子线路实验的基本保证，本实验主要达到如下目的。
1．了解SDS1102型示波器、SDG1050低频信号发生器、SDM3055台式数字万用表原理方框图，主要技术指标以及面板上各旋钮的功能。
2．掌握SDS1102型示波器、SDG1050低频信号发生器、SDM3055台式数字万用表基本使用方法。
二、预习要求
1．阅读附录中有关仪器使用的内容。
2．明确实验内容及要求，完成实验数据表格记录。
三、实验仪器及设备
1．示波器SDS1102
2．低频信号发生器SDG1050
3．台式数字万用表SDM3055
四、实验内容：
一）、实验步骤：
（2）将三台仪器连接好。
（2）根据表1-1的条件，在SDG1150信号发生器上选择波形、调节频率、调节输出电压；
（3）SDS1102示波器按下“AUTO”，就可以进行数据读取。并用万用表测量电压值。（除“输出电压测量”用万用表测量外，其余使用示波器测量）
二）、按照表格1-1给出的条件完成实验内容。
表格1-1
内容
频率
波形 输 出
电 压(峰峰值) 一个周期在X轴所占格数 正负峰之
间在Y轴
所占格数 周期刻度
T/div 幅值刻度
V/div 周期
T 输出电压测量
100HZ 正弦波 1V
1000HZ 三角波 100ｍｖ
1.5KHZ 方 波 10ｍｖ
10KHZ 正弦波 3V
100KHZ 三角波 500ｍｖ
1MHZ 正弦波 700ｍｖ
1.8MHZ 方 波 2V
注：T/div为示波器水平刻度每格的时间；V/div为示波器垂直刻度每格的电压值。
三）、实验报告要求
1．整理实验数据，并进行分析和讨论。
2．如果用示波器测出正弦波形上下幅度（峰—峰）的电压值为5V，试求其有效值。
