车牌字符识别与分割

  • 格式：docx
  • 大小：586.59 KB
  • 文档页数：12

一、实验目的：使用matlab软件提取出给定图像中的字符区域，或分割出各个字符二、设计方案：一个完整的车牌识别系统闭应包括车辆检测、图像采集、图像预处理、车牌定位、字符分割、字符识别等单元。

当车辆到达触发图像采集单元时，系统采集当前的视频图像。

车辆识别单元对图像进行处理，定位出牌照位置，再将车牌中的字符分割出来进行识别，然后组成车牌号码输出。

车牌识别系统原理如图l所示。

图1 车牌识别系统原理图（1）图像预处理：对汽车图像进行图像转换、图像增强和边缘检测等。

（2）车牌定位：从预处理后的汽车图像中分割出车牌图像。

即在一幅车辆图像中找到车牌所在的位置。

（3）字符分割：对车牌图像进行几何校正、去噪、二值化以及字符分割以从车牌图像中分离出组成车牌号码的单个字符图像（4）字符识别：对分割出来的字符进行预处理（二值化、归一化），然后分析提取，对分割出的字符图像进行识别给出文本形式的车牌号码。

为了用于牌照的分割和牌照字符的识别，原始图象应具有适当的亮度，较大的对比度和清晰可辩的牌照图象。

但由于车辆牌照的整洁度、自然光照条件、拍摄时摄像机与牌照的矩离和角度以及车辆行驶速度等因素的影响，牌照图象可能出现模糊、歪斜和缺损等严重缺陷，因此需要对原始图象进行识别前的预处理。

牌照的定位和分割是牌照识别系统的关键技术之一，其主要目的是在经图象预处理后的原始灰度图象中确定牌照的具体位置，并将包含牌照字符的一块子图象从整个图象中分割出来，供字符识别子系统识别之用，分割的准确与否直接关系到整个牌照字符识别系统的识别率。

由于拍摄时的光照条件、牌照的整洁程度的影响，和摄像机的焦距调整、镜头的光学畸变所产生的噪声都会不同程度地造成牌照字符的边界模糊、细节不清、笔划断开或粗细不均，加上牌照上的污斑等缺陷，致使字符提取困难，进而影响字符识别的准确性。

因此，需要对字符在识别之前再进行一次针对性的处理。

车牌识别的最终目的就是对车牌上的文字进行识别。

识别方法目前主要有基于模板匹配算法和基于人工神经网络算法。

三、实验中用到的函数功能及用法：1.Imerode对图像实现腐蚀操作，即膨胀操作的反操作。

用法：IM2 = imerode(IM,SE)IM2 = imerode(IM,NHOOD)IM2 = imerode(IM,SE,PACKOPT,M)IM2 = imerode(...,PADOPT)IM2 = imerode(IM,SE) 腐蚀灰度，二值，压缩二值图像IM，返回IM2。

参数SE为由strel 函数返回的结构元素或者结构元素对象组。

IM2 = imerode(IM,NHOOD)腐蚀图像IM，这里NHOOD是定义结构元素邻域0和1的矩阵。

IM2 = imerode(...,PADOPT)指出输出图像的大小（是否与输入图像大小一致）。

2.imdilate功能：对图像实现膨胀操作。

用法：IM2 = imdilate(IM,SE)IM2 = imdilate(IM,NHOOD)IM2 = imdilate(IM,SE,PACKOPT)IM2 = imdilate(...,PADOPT)IM2 = imdilate(IM,SE) 膨胀灰度，二值，压缩二值图像IM，返回IM2。

参数SE为由strel 函数返回的结构元素或者结构元素对象组。

IM2 = imdilate(IM,NHOOD)膨胀图像IM，这里NHOOD是定义结构元素邻域0和1的矩阵。

IM2 = imdilate(IM,SE,PACKOPT)定义IM是否是一个压缩的二值图像。

IM2 = imdilate(...,PADOPT)指出输出图像的大小。

3.strel功能：用于膨胀腐蚀及开闭运算等操作的结构元素对象(本论坛随即对膨胀腐蚀等操作进行讲解)。

SE = strel(shape,parameters)创建由指定形状shape对应的结构元素。

其中shape的种类有‘arbitrary'，'pair'，'diamond'，'periodicline'，'disk'，'rectangle' 'line'，'square'，'octagon参数parameters一般控制SE的大小。

4.edgeBW = edge(I)采用灰度或一个二值化图像I作为它的输入，并返回一个与I相同大小的二值化图像BW，在函数检测到边缘的地方为1，其他地方为0。

BW = edge(I,'sobel') 自动选择阈值用Sobel算子进行边缘检测。

BW = edge(I,'sobel',thresh) 根据所指定的敏感度阈值thresh，用Sobel算子进行边缘检测，它忽略了所有小于阈值的边缘。

当thresh为空时，自动选择阈值。

BW = edge(I,'sobel',thresh,direction) 根据所指定的敏感度阈值thresh，在所指定的方向direction上，用Sobel算子进行边缘检测。

Direction可取的字符串值为horizontal(水平方向)、vertical(垂直方向)或both(两个方向)。

[BW,thresh] = edge(I,'sobel',...) 返回阈值BW = edge(I,'prewitt') 自动选择阈值用prewitt算子进行边缘检测。

BW = edge(I,'prewitt',thresh) 根据所指定的敏感度阈值thresh，用prewitt算子进行边缘检测，它忽略了所有小于阈值的边缘。

当thresh为空时，自动选择阈值。

BW = edge(I,'prewitt',thresh,direction) 根据所指定的敏感度阈值thresh，在所指定的方向direction上，用prewitt算子进行边缘检测。

Direction可取的字符串值为horizontal(水平方向)、vertical(垂直方向)或both(两个方向)默认方向为both。

BW = edge(I,'roberts') 自动选择阈值用roberts算子进行边缘检测。

BW = edge(I,'roberts',thresh) 根据所指定的敏感度阈值thresh，用Roberts算子进行边缘检测，它忽略了所有小于阈值的边缘。

当thresh为空时，自动选择阈值。

5.Imclose功能：对图像实现闭运算，闭运算也能平滑图像的轮廓，但与开运算相反，它一般融合窄的缺口和细长的弯口，去掉小洞，填补轮廓上的缝隙。

用法：IM2 = imclose(IM,SE)IM2 = imclose(IM,NHOOD) 用法和imopen相同。

6.imopen功能：对图像实现开运算，开运算一般能平滑图像的轮廓，消弱狭窄的部分，去掉细的突出。

用法：IM2 = imopen(IM,SE)IM2 = imopen(IM,NHOOD)IM2 = imopen(IM,SE)用结构元素SE实现灰度图像或二值图像的IM的形态开运算。

SE可以是单个结构元素对象或者结构元素对象数组。

IM2 = imopen(IM,NHOOD)用结构元素strel（NHOOD）执行开运算。

7.bwareaopen功能：删除小面积对象格式：BW2 = bwareaopen(BW,P,conn)作用：删除二值图像BW中面积小于P的对象，默认情况下conn使用8邻域。

8.tic和toc函数这两个函数一般配合使用，tic表示计时的开始，toc表示计时的结束。

格式：tic 任意表达式toc t=toc 9.fspecial功能：用于建立预定义的滤波算子，其语法格式为：h = fspecial(type) h = fspecial(type，para) 其中type指定算子的类型，para指定相应的参数；type的类型有：'average' averaging filter为均值滤波，参数为hsize代表模板尺寸，默认值为【3，3】。

'disk' circular averaging filter为圆形区域均值滤波，参数为radius代表区域半径，默认值为5.'gaussian'Gaussian lowpass filter为高斯低通滤波，有两个参数，hsize表示模板尺寸，默认值为【3 3】，Sigma为滤波器的标准值，单位为像素，默认值为0.5.'prewitt' Prewitt horizontal edge-emphasizing filter用于边缘增强，大小为【3 3】，无参数'sobel'Sobel horizontal edge-emphasizing filter用于边缘提取，无参数9. filter2J = filter2(h,I);使用指定的滤波器h对I进行滤波，结果保存在J中10.bwarea函数功能：计算二值图像中对象的总面积。

调用格式：total = bwarea(BW)估算二值图像BW中对象的总面积。

返回的total是一个标量，它的值大致地反映了和图像中on像素的个数。

由于对于不同像素类型，度量标准不同，因此结果可能并不十分精确。

BW可以是数值类型（整型、浮点型）或者逻辑类型。

对于数值类型，像素值不为0被视为on。

返回值total是double类型的。

11.sum功能：函数求和sum(x,2)表示矩阵x的横向相加，求每行的和，结果是列向量，而缺省的sum(x)就是竖向相加，求每列的和，结果是行向量；A>0的结果是得到一个逻辑矩阵，大小跟原来的A一致，A中大于零的元素的位置置为1，小于等于零的位置置为0。

所以横向求和以后，就是求A中每行大于零的元素个数。

12. round功能：四舍五入调用格式：Y = round(X)在matlab中round也是一个四舍五入函数。

四、步骤与结果：1、图像预处理：1.1、获取图像Scolor=imread('PABH3.jpg');1.2、图像灰度化Sgray = rgb2gray(Scolor);%rgb2gray转换成灰度图1.3、图像增强s=strel('disk',13);%strei函数13Bgray=imopen(Sgray,s);%打开sgray s图像Egray=imsubtract(Sgray,Bgray);%两幅图相减1.4边缘提取图像中车辆牌照是具有比较显著特征的一块图象区域，这此特征表现在：近似水平的矩形区域；其中字符串都是按水平方向排列的；在整体图象中的位置较为固定。

合集下载

基于投影二分法的车牌字符分割方法

基于投影二分法的车牌字符分割方法

车 牌识 别 过程 包 括 车 牌定 位 、 符分 割 和 字 符识 字
获 得灰 度 图 像后 就 对 灰 度 图像 进 行 二值 化 ， 于 基 实 时性 的要 求 ， 需要 一 种 快 速 而且 有 效 的方 法 来 进 行灰 度 图 像 的二 值 化 ， 者 使用 全 局 动态 阈 值 笔 法进 行灰 度 图像 的二 值化 。
１ ２ 二 值 图像 背景 的统 一 ． 车 牌 颜 色有 黄 底 黑 字 、 黑底 白字 、 白底黑 字 、 蓝 底 白字 等 ４种 ， 当车 牌 为黄 底 黑 字或 白底 黑 字 时， 二值 化后 的车牌 图像 为 白底 黑字 ； 当车 牌为 蓝
别 。在这 里笔 者 只对车 牌识 别 的第 ２部 分—— 字 符分 割 进行讨 论 。传统 的车牌 字符 分割 方法 是 利 用 车 牌 图 像 的 垂 直 投 影 进 行 的 ］这 个 方 法 简 ， 单 、 于 实 现 ， 往 往存 在 字 符分 割 不 准 、 符 易 易 却 字 粘连 与 断裂 等问题 。 文献 Ｅ－ 字符 粘连 进行 了研 ６１ 对
究 ， 出 了对 投 影分 割后 的字 符 进 行 ２字 符 粘 连 提 和 ３字 符 粘 连处 理 ， 一程 度 上 解 决 了 字 或 ３个 字符 粘连 ， 个 没有 涉及 处理 ３个 以上字 符粘 连 。 针对 这个 局 限 ， 笔者 提 出 了一种 投 影二 分 法 ， 方法 能 正 确 分 割 该
１ 车 牌 图像 的预处 理
１ １ 图像 的灰 度 化与二 值化 ．
－ 墨●
ＩＩ ５１ Ｉ ’ Ｏ ｌ ； ・ ０ ＝ｌ （ １ Ａ ０ ２ ；￣ ｌ １ ５ ｌ Ｉ １
（２ ｂ）二值化 图像 （２ ｃ ）霄景 一 墨●

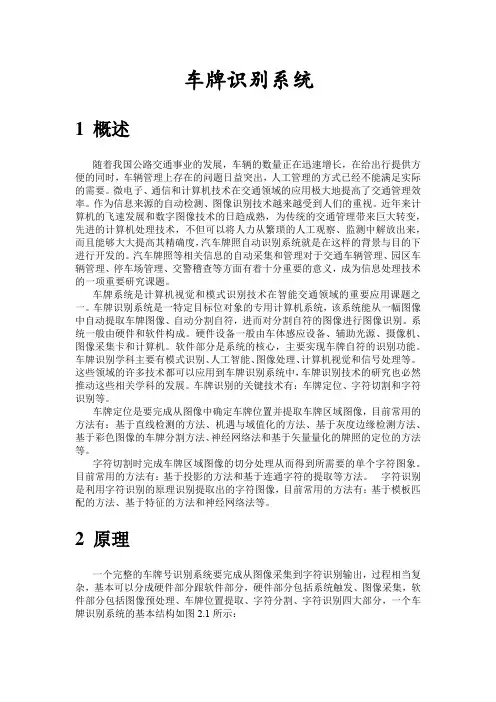

车牌识别
