模电实验报告_集成直流稳压电源

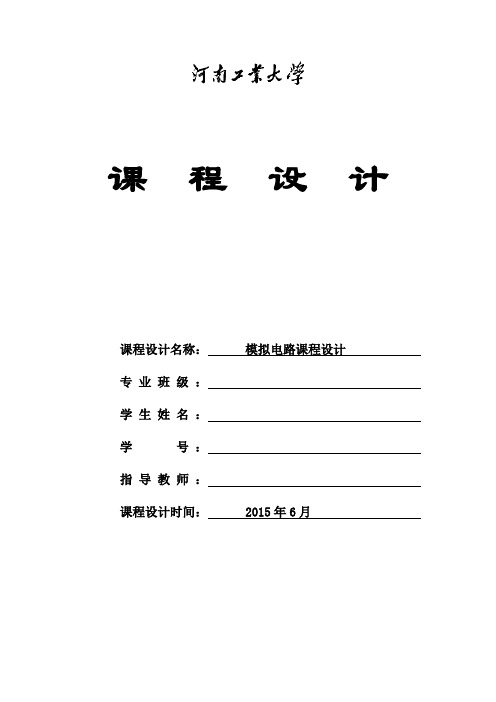

课程设计课程设计名称：模拟电路课程设计专业班级：学生姓名：学号：指导教师：课程设计时间： 2015年6月电子信息科学与技术专业课程设计任务书说明：本表由指导教师填写，由教研室主任审核后下达给选题学生，装订在设计（论文）首页1、设计任务及要求直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。

变压器把输入的交流电压变为所需要的低压交流电。

整流器把交流电变为直流电，经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本设计直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220v交流电压，变为稳定的5V直流电压输出。

2、设计方案设计思路如下:（1）电网供电电压为交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用变压器将电网电压降低以获得所需要的交流电压。

（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。

（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。

（4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载电路。

（5）变压器部分不用自行设计。

21J 1AC AC A+A+整流桥++C 1C 2C 3C 4IN OUTGND123变压器稳压管U 1U 2直流稳压电路总原理图3、模块设计与参数计算直流稳压电源实现原理: 直流稳压电源是一种将220Ｖ工作频交流电转化为稳压输出的直流电压的装置，他需要变压、整流、滤波、稳压四个环节才能完成。

各模块的设计：（1）电源变压器：是降压变压器，它将电网220V交流电压变成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

（2）整流电路：利用单项导电元件，把50HZ的正弦交流电换成脉动的直流电。

其实桥式整流电路相当于理想二极管，即正偏时导通，电压降为零，相当于理想开关闭合；反偏时截止，电流为零，相当于理想开关断开。

一、设计背景随着电子技术的快速发展，高性能的电子电路对于电源供电质量的要求越来越高，如何设计出能满足高性能电路要求的高精度电源便成为一大课题。

直流稳压电源为电路提供直流电压和能量，其输出电压的品质直接决定的电源性能的好坏。

本实验旨在利用交流变压器、整流环节、滤波环节和集成原件稳压电路将交流电压转化为直流电压输出，并且对衡量稳压电路的性能的几种主要参数进行了测试和分析。

直流稳压电源按照不同标准可以分为线性稳压电源、开关稳压电源，参数稳压器、反馈型稳压器等。

本实验中我们设计了+5V、-5V双路不可调稳压电源。

二、设计目的(1)了解整流、滤波及稳压电源的原理和实现方法，加深对直流稳压电源的理解。

(2)掌握直流稳压电源的主要技术指标和测试方法。

(3)掌握三端集成稳压电源的基本应用电路。

(4)设计一个直流稳压电源并搭建电路进行试验，完成对其性能指标的测量。

三、设计任务设计一个双端输出±5V的直流稳压电源，要求 220V 交流电供电，在输入电压有 10%的波动的情况下能保证输出电压不变，且输出电压在一定范围（输出电流小于0.6A）内不受负载大小的影响，暂时不考虑温度对电路性能的影响。

四、实验流程1、理论知识学习2、直流稳压电源原理图设计和参数计算3、器件选择、电路搭建与性能指标的测量4、结果分析与总结五、设计原理1、电源变压器：将市电(220V，上下波动10%)交流电压变压至所需电压值，供后续电路使用。

使各元件不至击穿或烧毁。

2、整流电路：将交流电压转换为脉动直流电压，在半波整流、全波整流、桥式整流，本实验中采用了桥式整流电路。

3、滤波电路：过滤整流后的电压中的交流成分，从而得到较为平滑的直流电压。

本实验中使用电容滤波。

4、稳压电路：使输出电压保持在一定值，使其不受输入电压变化和负载变化而变化，常用的稳压器件有LM78XX系列。

其基本工作原理如下：首先，从电网接入 220V、50Hz 的交流电压作为输入电压，经过 220V 变压器降低至较小的符合电路需要的交流电压，将这个电压输入至整流电路，得到方向不变、大小随时间周期性变化的脉动电压；再经过滤波电路，利用电容的通交隔直属性，滤去交流成分，得到较为平直的直流电压，将其通过稳压电路，防止输入电压或负载变化对其影响，得到基本满足需求的直流电压。

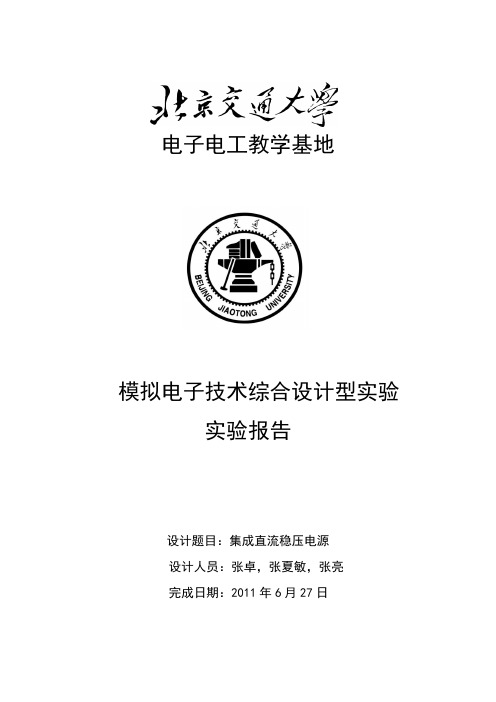

电子电工教学基地模拟电子技术综合设计型实验实验报告设计题目：集成直流稳压电源设计人员：张卓，张夏敏，张亮完成日期：2011年6月27日1 设计要求1.1设计目的a）掌握集成直流稳压电源的实验方法。

b）掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源的方法。

c）掌握直流稳压电源的主要性能指标及参数的测试方法。

d）为下一个综合实验——语音放大电路提供电源。

1.2技术指标a）设计一个双路直流稳压电源。

b）输出电压Uo = ±12V ，最大输出电流Iomax = 1A 。

c）输出纹波电压ΔUop-p ≤5mV 稳压系数SU ≤5×10-3 。

2原理分析直流稳压电源的工作流程如下：2.1交流变压器一般的电子设备所需要的直流电压较之交流电网提供的220V电压相差较大，为了得到输出电压的额定范围，就需要将电网电压转化到合适的数值。

所以，电压变换部分的主要作用就是将电网电压变为所需要的交流电压，同时还可以起到直流电源与电网的隔离作用。

2.2整流电路整流电路的作用是将变换后的交流电压转换为单方向的脉冲电压。

由于这种电压存在着很大的脉动部分，因此，一般还不能直接用来给负载供电，否则，纹波会严重影响到负载的性能指标。

2.3滤波电路滤波部分的作用是对整流部分输出的脉动直流进行平滑，使之成为含交变成分很小的直流电压。

也就是说，滤波部分实际上使一个性能较好的低通滤波器，且其截止频率一定低于整流输出电压的基波频率。

2.4稳压电路尽管经过整流滤波后的电压接近于直流电压，但是其电压值的稳定性很差，受温度、负载、电网电压波动等因素的影响很大，因此，还必须有稳压电路，以维持输出直流电压的基本稳定。

3各个单元电路的设计3.1电源变压器的设计这里是将220V 的交流电压变换成整流滤波电路所需要的交流电压。

由公式知：3.2 整流电路的设计将交流电变换成直流电部分是利用二极管的单向导电作用完成的，因此，二极管是构成整流电路的关键元件。

直流稳压电源实验报告《模拟电子技术》课程设计报告设计题目：串联式稳压电源设计姓名：学号：班级：同组姓名：指导老师：成绩：设计时间：2012.12.25—2012.1.10摘要直流稳压电源一般由变压器，整流滤波电路及稳压电路所组成。

变压器把市交流电压220V变为所需要的低压交流电。

整流器把交流电变为直流电。

经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电变成稳定的直流电，并实现电压在6—12V可调。

关键词：稳压变压整流一、实验目的（1）掌握集成稳压电源的实验方法（2）掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源（3）掌握直流稳压电源的主要性能参数及测试方法（4）进一步培养工艺素质和提高基本技能二、实验要求1）用晶体管组成设计串联式直流稳压电源电路2）要求输出：输出直流电压Vo＝12V±0.2V＝0-200mA输出直流电流Io电网电压(220V)波动范围为10%<＝0.1Ω输出内阻ro输出纹波电压V oac<＝2mV有过流保护3)画出电路图，写总结报告《模拟电子技术课程设计》三、实验原理与方案选择1、稳压电源的组成原理直流稳压电源一般有电源变压器、整流电路、滤波电路及稳压电路所组成，基本框图和波形变换如下：（1）电源变压器：将电网220V的交流电压变换成整流滤波电路所需的低电压。

（2）整流电路：一般由具有单向导电性的二极管构成，经常采用单相半波、单相全波和单相桥式整流电路。

应用最为广泛的是桥式整流电路，4个二极管轮流导通，无论正半周还是负半周，流过负载的电流方向是一致的，形成全波整流，将变压器输出的交流电压变成了脉动的直流电压。

输出波形：（3）滤波电路：加入电容滤波电路后，由于电容是储能元件，利用其充放电特性，使输出波形平滑，减小直流电中的脉动成分，以达到滤波的目的。

模拟电路集成稳压器实验
实验十集成稳压电路设计
一、实验目的
1、通过该实验，使学生独立完成小功率稳压电源的设计运算，器件选择，安装调试及指标测试。

2.进一步加深对稳压电路工作原理、性能指标实际意义的理解，达到提高工程实践能力的目的。

二、设计题目
1、设计一个稳压电路，设计要求如下：
输出直流电压U O＝±12V
输出电流Iomax≤300mA
输出保护电流400-500mA
输入电压220V，f＝50H Z
输出电阻R O＜0.1Ω
稳压系数Sr≤0.01
三、实验内容及步骤
1、写出设计报告，包括设计原理、设计电路及选择电路中元器件的型号，标称值和额定值。

2、组装和调试设计的电路，拟定实验步骤、测试设计指标。

3、若测试结果不满足设计指标，重新调整电路参数，使之达到要求。

4、写出设计总结报告，内容包括：
（1）电路图；
（2）原理分析；
（3）设计方法(选择电路、确定电阻参数)；
（4）集成运放选择；
（5）电路调试及测试数据分析、测试结果讨论。

附1：参考资料
1.谢自美《电子线路设计、实验、测试》华中理工大学出版社
2.毕满清《电子技术实验与课程设计》机械工业出版社P63-P65
3.童诗白、华成英《模拟电路电子技术基础》第三版高等教育出版社。

集成稳压电源实验报告集成稳压电源实验报告一、引言集成稳压电源是一种广泛应用于电子设备中的电源模块，其主要功能是将输入电压稳定在设定的输出电压范围内。

本实验旨在通过实际操作和测量，了解集成稳压电源的工作原理、性能指标以及使用方法。

二、实验装置和步骤1. 实验装置：本次实验所使用的装置包括集成稳压电源模块、示波器、电阻箱、电压表、电流表等。

2. 实验步骤：a) 将集成稳压电源模块连接到电源，确保输入电压符合要求。

b) 根据实验要求，设置集成稳压电源的输出电压，并将示波器连接到输出端口。

c) 通过调节电阻箱的阻值，改变电路负载，观察集成稳压电源的输出电压变化。

d) 通过电压表和电流表测量集成稳压电源的输出电压和输出电流，并记录数据。

e) 根据实验数据，分析集成稳压电源的性能指标。

三、实验结果与分析1. 输出电压稳定性分析：通过改变电路负载，观察集成稳压电源的输出电压变化，可以得出结论：在合理范围内，集成稳压电源的输出电压变化较小，具有较好的稳定性。

这是因为集成稳压电源内部采用了反馈控制电路，能够自动调节输出电压，使其保持在设定范围内。

2. 负载能力分析：通过调节电阻箱的阻值，改变电路负载，可以观察到集成稳压电源的输出电压变化。

根据实验数据，可以计算出集成稳压电源的负载能力。

实验结果显示，集成稳压电源具有较高的负载能力，能够在一定范围内保持输出电压的稳定性。

3. 效率分析：通过测量集成稳压电源的输入功率和输出功率，可以计算出其效率。

实验结果显示，集成稳压电源的效率较高，能够将输入功率有效地转化为输出功率，减少能量的损耗。

4. 过载保护分析：集成稳压电源通常内置有过载保护功能，当负载过大时，电源会自动切断输出，保护电路免受损坏。

通过实验操作，可以验证集成稳压电源的过载保护功能是否正常工作。

四、实验总结通过本次实验，我们深入了解了集成稳压电源的工作原理、性能指标以及使用方法。

实验结果显示，集成稳压电源具有较好的输出电压稳定性、负载能力和效率，并且能够有效地保护电路免受过载损坏。

简单易用轻享办公（页眉可删）模电实训报告范文模电实训报告1一直流稳压电源电路摘要电源是我们日常生活中必不可少的重要组成部分，可以说当今几乎所有电子产品都不能缺少它，它是电子产品的重要前提。

随着现代科技的飞速发展，人们对电的要求越来越高，各种新型节能的电源应用而生，稳定高效的电源不仅方便而且可以延长产品的使用寿命，本项目是其于的可调稳压电源，电路简单实用，性能可靠安全，是日常生活中的一款电源。

本设计主要采用直流构成的集成稳压电路，通过变压整流，滤波，稳压过程将220V 交流电，变为稳定的交流电，变为稳压的直流电，并实现电压在5V左右。

关键词：直流交流稳压电源整流滤波1课题背景电源技术是一门实践性很强的工程技术，服务于各行各业，随着电力电子技术的迅速发展，直流电源应用非常广泛，其好坏直接影响着电气设备或控制系统的工作性能。

直流稳压电源是电子技术常用的设备之一，广泛的应用于教学、科研等领域。

传统的多功能直流稳压电源功能简单、难控制、可靠性低、干扰大、精度低且体积大、复杂度高。

1.1任务设计与要求1.1.1设计目的1、通过集成直流稳压电源的设计，安装和调试，学会选择变压器、整流二极管、滤波电容、集成稳压器及相关元器件设计直流稳压电源;2、掌握直流稳压电路的调试及主要技术指标的测试方法。

1.1.2设计任务集成稳压电源的主要技术指标(1)输入交流电压为,50Hz，220V;(2)输出直流电压为+5V和-5V。

(3)输出电流0~300mA。

(4)具有过流保护功能。

(5)具有输出电压指示功能。

模电实验学习心得2曾经的我，作为一名高中生的时候，就听大学的哥哥姐姐将模电这门课程称作是魔鬼电路。

上了大学的我，选择了电子信息工程这个专业，必不可少的接触到了模电这门课程。

作为电子信息工程专业的专业基础课，模拟电子技术这门课对我们这个专业有着不可或缺的作用，所以当我刚开始学习这门课的时候我就告诉自己，我要努力学习好这门课程。

集成稳压器实验报告集成稳压器实验报告引言：集成稳压器是一种常见的电子元件，用于稳定电压输出。

在本次实验中，我们将对集成稳压器进行测试和分析，以了解其性能和应用。

一、实验目的本次实验的目的是通过测试集成稳压器的输出电压、负载能力和温度特性，掌握集成稳压器的工作原理和使用方法。

二、实验器材和原理1. 实验器材：- 集成稳压器芯片- 直流电源- 电阻负载- 万用表- 温度计- 连接线等2. 实验原理：集成稳压器是一种电子元件，用于将不稳定的输入电压转换为稳定的输出电压。

它通常由一个稳压芯片和一些外部电路组成。

稳压芯片内部包含了反馈电路和调节电路，通过对输入电压进行采样和调节，使输出电压保持在设定值附近。

三、实验步骤1. 连接电路：将集成稳压器芯片、直流电源和电阻负载按照实验电路图连接起来。

确保连接正确并牢固。

2. 测试输出电压：将直流电源调节至设定值，使用万用表测量集成稳压器的输出电压。

记录不同输入电压下的输出电压，并绘制输出电压-输入电压曲线。

3. 测试负载能力：在设定输入电压下，逐渐增加电阻负载的阻值，测量集成稳压器的输出电压。

记录不同负载下的输出电压，并分析其变化规律。

4. 测试温度特性：使用温度计测量集成稳压器芯片的温度，记录不同温度下的输出电压。

分析温度对集成稳压器性能的影响。

四、实验结果和分析1. 输出电压-输入电压曲线：根据实验数据绘制的曲线显示，集成稳压器的输出电压基本稳定在设定值附近，随着输入电压的增加，输出电压基本保持不变。

这表明集成稳压器具有良好的稳定性能。

2. 负载能力：随着负载的增加，集成稳压器的输出电压会出现一定的下降。

这是因为负载的增加会导致芯片内部功耗的增加，进而影响到输出电压的稳定性。

根据实验数据，我们可以计算出集成稳压器的最大负载能力。

3. 温度特性：实验结果显示，集成稳压器的输出电压会随着温度的升高而下降。

这是因为温度的增加会导致芯片内部电子元件的性能变化，进而影响到输出电压的稳定性。

课程设计课程名称_模拟电子技术基础______题目名称_串联型直流稳压电源的设计____ 学生学院_材料与能源学院_______专业班级_电子科学与技术10级（2）班___ 学号__3110007416___________学生姓名_谢俊杰________________指导教师_陈元电老师_____________2012 年06 月15 日目录第一章串联型直流稳压电源设计 (1)1.1设计任务及要求 (1)1.2 设计目标 (1)第二章电路设计原理及单元模块 (1)2.1 方案比较 (1)2.2 总体电路构架 (3)2.3单元电路选择 (3)2.3.1 电源变压器 (3)2.3.2整流电路 (3)2.3.3 滤波电路 (4)2.3.4稳压电路 (5)2.3.5电路总图 (6)2.3.6元件选择 (6)第三章电路的调试与测试 (7)3.1 电路的安装 (7)3.2调试仪器和设备 (7)3.3电路的调试 (7)3.4仿真结果 (8)3.5实测结果 (8)3.6误差分析 (9)第四章总结4.1作品缺优点 (9)4.2改进方案 (9)4.3心得体会 (9)4.4参考文献 (9)附录 (10)第一章串联型直流稳压电源设计1.1 设计任务及要求要求：设计并制作用晶体管和集成运算放大器组成的串联型直流稳压电源。

指标：1、输出电压6V、9V两档，同时具备正负极性输出；2、输出电流：额定电流为500mA；3、在最大输出电流的时候纹波电压峰值▲Vop-p≤5mv；1.2 设计目标：（1）掌握集成稳压电源的实验方法。

（2）掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源的方法。

（3）根据原理图分析各单元电路的功能。

（4）熟悉电路中所用到的各集成芯片的管脚及其功能。

（5）进行电路的装接、调试，直到电路能达到规定的设计要求。

（6）写出完整、详细的课程设计报告。

（7）学会直流稳压电源的设计方法和性能指标测试方法。

集成稳压器实验报告篇一：可调直流稳压电源实验报告可调直流稳压电源实验报告组长：龙启智组员：曾国辉顾发安蒋永安曾厚琨李淼淼一、实验目的1、掌握模拟电路的基本设计方法、设计步骤，培养综合设计和调试能力；2、学会直流稳压电源的设计方法和性能指标的测试；3、掌握ＬＭ３１７，ＬＭ３３７等三端稳压器件的使用方法。

二、实验要求设计±21V直流稳压电源（在同一块PCB板）以及正负输出电压可调稳压电路（输出电压调节范围为—21v～+21v）。

三、实验原理直流稳压电源一般由电源变压器T、整流滤波电路及稳压电路所组成，基本框图如图所示：整流与稳压基本过程各部分的作用：1、电源变压器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

2、整流电路：整流电路将交流电压Ui变换成脉动的直流电压（在直流稳压电源中常采用桥式整流电路，这里我们采用６Ａ的整流桥）。

再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。

桥式整流过程桥式过程波形变化示意图３、滤波电路：经整流后的直流输出电压脉动性很大，不能直接使用，为减少其交流成分，常在整流电路后接滤波电路。

滤波电路的主要任务是将整流后的单向脉动直流电压中的纹波滤除掉，使其输出平滑的直流电压，这里我们采用接入滤波电容来组成滤波电路。

4、稳压电路作用是当外界因素（电网电压、负载、环境温度）发生变化能使输出直流电压不受影响，从而维持稳定的输出，常用集成稳压器，小功率稳压电源中经常使用三端集成稳压器。

常用的三端集成稳压器有固定式三端稳压器与可调式三端稳压器。

常用可调式正压集成稳压器有LM317系列，它们的输出电压从－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。

其芯片内有过渡、过热和安全工作区保护，最大输出电流为。

其典型电路如图2-5所示，其中电阻R1与电位器R2组成输出电压调节器，输出电压Uo的表达式为：Uo＝（1＋R2/R1）式中R1一般取120－240欧姆，输出端与调整端的压差为稳压器的基准电压（典型值为）。
