(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920218151.2(22)申请日 2019.02.21(73)专利权人 贵州贵定敏子食品有限公司地址 551302 贵州省黔南布依族苗族自治州贵定县昌明经济开发区鑫民创业小区(72)发明人 张光敏　(74)专利代理机构 昆明合众智信知识产权事务所 53113代理人 张玺(51)Int.Cl.A23G 3/04(2006.01)(54)实用新型名称一种用于煮制刺梨软糖的夹层锅(57)摘要本实用新型公开了一种用于煮制刺梨软糖的夹层锅，锅体外层的侧面上设有承重杆，承重杆一端与支架活动连接；锅体外层上设有调节杆，调节杆的一端设有锁紧杆，调节杆上设有保护外壳和涡轮，涡轮置于保护外壳的内部；支架上设有支撑块，支撑块上设有蜗杆，蜗杆的一端设有操作盘，操作盘上设有把手；支撑块的下端设有弹性卡槽；锅体外层上端设有导热油入口，下端设有加热器和导热油出口，锅体外层与锅体内层之间设有夹层；锅体内层的上端设有支撑板，该支撑板上设有减速机，减速机上设有电机；支撑板的下端设有搅拌设备，支架上设有控制器。

一种在搅拌的过程中锅体不会晃动、搅拌均匀充分、加热均匀的用于煮制刺梨软糖的夹层锅。

权利要求书1页 说明书3页 附图2页CN 209732488 U 2019.12.06C N 209732488U权　利　要　求　书1/1页CN 209732488 U1.一种用于煮制刺梨软糖的夹层锅，其特征在于：包括锅体外层、锅体内层和支架，所述锅体外层的侧面上设有承重杆，该承重杆的一端与锅体外层固定连接，另一端与支架活动连接；所述锅体外层与承重杆对称的一侧设有调节杆，该调节杆的一端与锅体外层固定连接，另一端设有锁紧杆，该调节杆的中间部位与支架活动连接，该调节杆上靠近支架的位置设有保护外壳和涡轮，该涡轮置于保护外壳的内部；所述支架上与保护外壳相对应的位置设有支撑块，该支撑块上设有蜗杆，该蜗杆的一端设有操作盘，该操作盘上设有把手；所述支撑块的下端设有弹性卡槽；所述锅体外层上端设有导热油入口，下端设有加热器和导热油出口，该锅体外层与锅体内层之间设有夹层；所述锅体内层的上端设有支撑板，该支撑板上设有减速机，该减速机上设有电机；所述支撑板的下端设有搅拌设备，所述减速机的输出轴穿过支撑板与搅拌设备连接；所述支架上设有控制器。

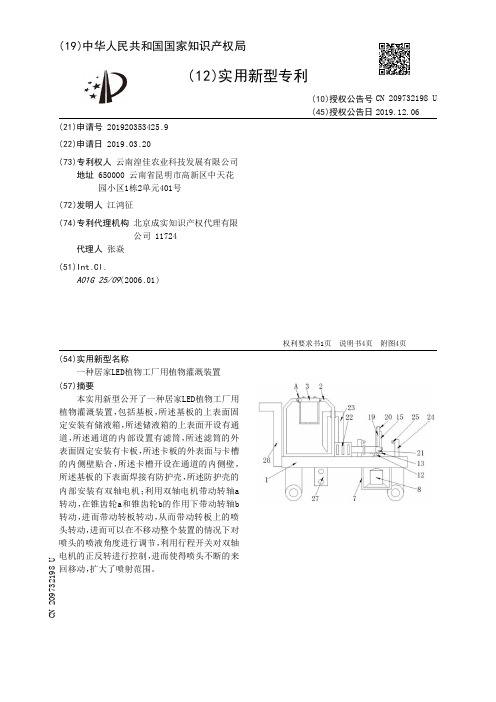

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920353425.9(22)申请日 2019.03.20(73)专利权人 云南湟佳农业科技发展有限公司地址 650000 云南省昆明市高新区中天花园小区1栋2单元401号(72)发明人 江鸿征　(74)专利代理机构 北京成实知识产权代理有限公司 11724代理人 张焱(51)Int.Cl.A01G 25/09(2006.01)(54)实用新型名称一种居家LED植物工厂用植物灌溉装置(57)摘要本实用新型公开了一种居家LED植物工厂用植物灌溉装置，包括基板，所述基板的上表面固定安装有储液箱，所述储液箱的上表面开设有通道，所述通道的内部设置有滤筒，所述滤筒的外表面固定安装有卡板，所述卡板的外表面与卡槽的内侧壁贴合，所述卡槽开设在通道的内侧壁，所述基板的下表面焊接有防护壳，所述防护壳的内部安装有双轴电机；利用双轴电机带动转轴a转动，在锥齿轮a和锥齿轮b的作用下带动转轴b转动，进而带动转板转动，从而带动转板上的喷头转动，进而可以在不移动整个装置的情况下对喷头的喷液角度进行调节，利用行程开关对双轴电机的正反转进行控制，进而使得喷头不断的来回移动，扩大了喷射范围。

权利要求书1页 说明书4页 附图4页CN 209732198 U 2019.12.06C N 209732198U权　利　要　求　书1/1页CN 209732198 U1.一种居家LED植物工厂用植物灌溉装置，包括基板(1)，其特征在于：所述基板(1)的上表面固定安装有储液箱(2)，所述储液箱(2)的上表面开设有通道(5)，所述通道(5)的内部设置有滤筒(3)，所述滤筒(3)的外表面固定安装有卡板(4)，所述卡板(4)的外表面与卡槽(6)的内侧壁贴合，所述卡槽(6)开设在通道(5)的内侧壁，所述基板(1)的下表面焊接有防护壳(7)，所述防护壳(7)的内部安装有双轴电机(8)，所述双轴电机(8)的两个输出轴分别与两个转轴a(9)相对的一端固定连接，所述转轴a(9)的外表面套接有轴承a，且轴承a卡接在防护壳(7)的内侧壁，所述转轴a(9)的外表面固定连接有锥齿轮a(10)，所述锥齿轮a (10)与锥齿轮b(11)相啮合，所述锥齿轮b(11)固定连接在转轴b(12)的外表面，所述转轴b(12)穿过基板(1)下表面卡接的轴承b延伸至基板(1)上方，所述转轴b(12)的顶端与转板(13)的下表面固定连接，所述转板(13)的上表面固定安装有固定块a(14)，所述固定块a(14)的正面通过销轴a与活动板(15)铰接，所述活动板(15)的下表面固定安装有固定块b (16)，所述固定块b(16)的正面通过销轴b与固定块c(17)的正面铰接，所述固定块c(17)的下表面固定安装有电动推杆(18)，所述电动推杆(18)固定安装在转板(13)的下表面，所述活动板(15)的上表面固定安装有出液管(19)，所述出液管(19)的一端固定安装有喷头(20)，所述出液管(19)的另一端与三通管(21)相连通，所述三通管(21)与水泵(22)的出水管相连通，所述水泵(22)固定安装在基板(1)的上表面，所述水泵(22)的进水管与进液管(23)的一端相连通，所述进液管(23)穿过储液箱(2)右侧面卡接的管套延伸至储液箱(2)内部，所述活动板(15)的前后两侧均固定安装有挡板(24)，所述基板(1)后方两个挡板(24)的相对面均固定安装有行程开关(25)，且两个行程开关(25)均与双轴电机(8)电性连接，所述基板(1)的下表面固定安装有蓄电池(27)，所述蓄电池(27)的输出端与双轴电机(8)、水泵(22)、电动推杆(18)和行程开关(25)的输入端电性连接。

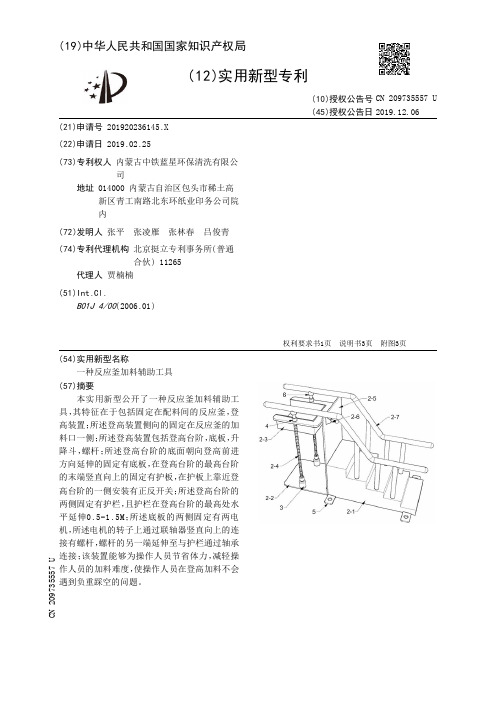

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920236145.X(22)申请日 2019.02.25(73)专利权人 内蒙古中铁蓝星环保清洗有限公司地址 014000 内蒙古自治区包头市稀土高新区青工南路北东环纸业印务公司院内(72)发明人 张平　张凌雁　张林春　吕俊青　(74)专利代理机构 北京挺立专利事务所(普通合伙) 11265代理人 贾楠楠(51)Int.Cl.B01J 4/00(2006.01)(54)实用新型名称一种反应釜加料辅助工具(57)摘要本实用新型公开了一种反应釜加料辅助工具，其特征在于包括固定在配料间的反应釜，登高装置；所述登高装置侧向的固定在反应釜的加料口一侧；所述登高装置包括登高台阶，底板，升降斗，螺杆；所述登高台阶的底面朝向登高前进方向延伸的固定有底板，在登高台阶的最高台阶的末端竖直向上的固定有护板，在护板上靠近登高台阶的一侧安装有正反开关；所述登高台阶的两侧固定有护栏，且护栏在登高台阶的最高处水平延伸0.5-1.5M；所述底板的两侧固定有两电机，所述电机的转子上通过联轴器竖直向上的连接有螺杆，螺杆的另一端延伸至与护栏通过轴承连接；该装置能够为操作人员节省体力，减轻操作人员的加料难度，使操作人员在登高加料不会遇到负重踩空的问题。

权利要求书1页 说明书3页 附图3页CN 209735557 U 2019.12.06C N 209735557U权　利　要　求　书1/1页CN 209735557 U1.一种反应釜加料辅助工具，其特征在于包括固定在配料间的反应釜，登高装置；所述登高装置侧向的固定在反应釜的加料口一侧；所述登高装置包括登高台阶，底板，升降斗，螺杆；所述登高台阶的底面朝向登高前进方向延伸的固定有底板，在登高台阶的最高台阶的末端竖直向上的固定有护板，在护板上靠近登高台阶的一侧安装有正反开关；所述登高台阶的两侧固定有护栏，且护栏在登高台阶的最高处水平延伸0.5-1.5M；所述底板的两侧固定有两电机，所述电机的转子上通过联轴器竖直向上的连接有螺杆，螺杆的另一端延伸至与护栏通过轴承连接；所述升降斗的两端设有螺纹套，在螺纹套内加工有内螺纹，螺纹套内的内螺纹与螺杆上的螺纹配合安装；所述升降斗两端的螺纹套安装在螺杆上，正反转动螺杆，升降斗在螺杆上上升或者下降;所述升降斗没有顶壁以及一侧没有侧壁，没有侧壁的一侧朝向底板的延伸方向。

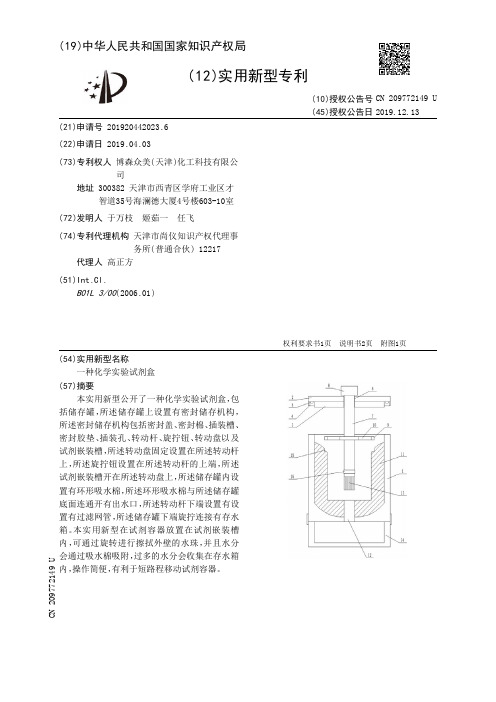

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920442023.6(22)申请日 2019.04.03(73)专利权人 博森众美(天津)化工科技有限公司地址 300382 天津市西青区学府工业区才智道35号海澜德大厦4号楼603-10室(72)发明人 于万枝　姬茹一　任飞　(74)专利代理机构 天津市尚仪知识产权代理事务所(普通合伙) 12217代理人 高正方(51)Int.Cl.B01L 3/00(2006.01)(54)实用新型名称一种化学实验试剂盒(57)摘要本实用新型公开了一种化学实验试剂盒，包括储存罐，所述储存罐上设置有密封储存机构，所述密封储存机构包括密封盖、密封棉、插装槽、密封胶垫、插装孔、转动杆、旋拧钮、转动盘以及试剂嵌装槽，所述转动盘固定设置在所述转动杆上，所述旋拧钮设置在所述转动杆的上端，所述试剂嵌装槽开在所述转动盘上，所述储存罐内设置有环形吸水棉，所述环形吸水棉与所述储存罐底面连通开有出水口，所述转动杆下端设置有设置有过滤网管，所述储存罐下端旋拧连接有存水箱。

本实用新型在试剂容器放置在试剂嵌装槽内，可通过旋转进行擦拭外壁的水珠，并且水分会通过吸水棉吸附，过多的水分会收集在存水箱内，操作简便，有利于短路程移动试剂容器。

权利要求书1页 说明书2页 附图1页CN 209772149 U 2019.12.13C N 209772149U权　利　要　求　书1/1页CN 209772149 U1.一种化学实验试剂盒，包括储存罐(1)，其特征在于，所述储存罐(1)上设置有密封储存机构，所述密封储存机构包括密封盖(2)、密封棉(3)、插装槽(4)、密封胶垫(5)、插装孔(6)、转动杆(7)、旋拧钮(8)、转动盘(9)以及试剂嵌装槽(10)，所述密封盖(2)与所述储存罐(1)的截面结构相匹配，所述密封棉(3)设置在所述密封盖(2)的底面且与所述储存罐(1)内腔结构相匹配，所述插装槽(4)开在所述密封盖(2)的下表面且嵌装在所述储存罐(1)上，所述密封胶垫(5)设置在所述插装槽(4)内上表面，所述插装孔(6)开在所述储存罐(1)上且穿过所述密封棉(3)，所述转动杆(7)通过轴承连接在所述插装孔(6)内，所述转动盘(9)固定设置在所述转动杆(7)上，所述旋拧钮(8)设置在所述转动杆(7)的上端，所述试剂嵌装槽(10)开在所述转动盘(9)上，所述储存罐(1)内设置有环形吸水棉(11)，所述环形吸水棉(11)与所述储存罐(1)底面连通开有出水口(12)，所述转动杆(7)下端设置有设置有过滤网管(13)，所述储存罐(1)下端旋拧连接有存水箱(14)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920492685.4(22)申请日 2019.04.12(73)专利权人 于达地址 510403 广东省广州市白云区三元里大道高田街白沙小区一巷7号

(72)发明人 于达　(74)专利代理机构 泰州淘权知识产权代理事务所(普通合伙) 32365代理人 赵东阳

(51)Int.Cl.B01D 1/18(2006.01)

B01D 1/30(2006.01)

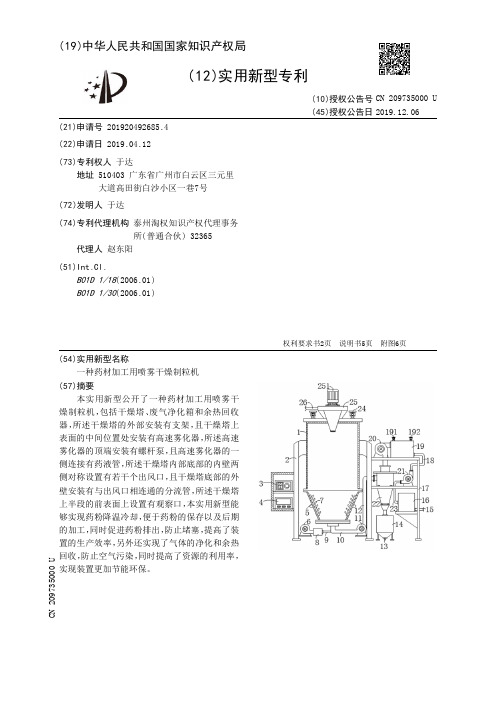

(54)实用新型名称一种药材加工用喷雾干燥制粒机(57)摘要本实用新型公开了一种药材加工用喷雾干燥制粒机，包括干燥塔、废气净化箱和余热回收器，所述干燥塔的外部安装有支架，且干燥塔上表面的中间位置处安装有高速雾化器，所述高速雾化器的顶端安装有螺杆泵，且高速雾化器的一侧连接有药液管，所述干燥塔内部底部的内壁两侧对称设置有若干个出风口，且干燥塔底部的外壁安装有与出风口相连通的分流管，所述干燥塔上半段的前表面上设置有观察口，本实用新型能够实现药粉降温冷却，便于药粉的保存以及后期的加工，同时促进药粉排出，防止堵塞，提高了装置的生产效率，另外还实现了气体的净化和余热回收，防止空气污染，同时提高了资源的利用率，实现装置更加节能环保。

权利要求书2页 说明书5页 附图6页CN 209735000 U2019.12.06

CN 209735000 U1.一种药材加工用喷雾干燥制粒机，包括干燥塔(1)、废气净化箱(16)和余热回收器(19)，其特征在于：所述干燥塔(1)的外部安装有支架(2)，且干燥塔(1)上表面的中间位置处安装有高速雾化器(25)，所述高速雾化器(25)的顶端安装有螺杆泵(251)，且高速雾化器(25)的一侧连接有药液管(26)，所述干燥塔(1)内部底部的内壁两侧对称设置有若干个出风口(7)，且干燥塔(1)底部的外壁安装有与出风口(7)相连通的分流管(5)，所述干燥塔(1)上半段的前表面上设置有观察口(27)，且干燥塔(1)上表面的两侧对称安装有两个排气阀(24)，所述支架(2)的一侧通过支撑架固定有控制器(3)和温控器(4)，另一侧固定有固定架(17)，所述温控器(4)位于控制器(3)的下方，所述支架(2)底部的一侧安装有送风机(6)，且支架(2)底部相对于送风机(6)的一侧固定有抽料泵(11)，所述送风机(6)的一侧通过管道连接有空气净化器(8)，且空气净化器(8)的一端与分流管(5)的一端之间连接有第一输风管(9)，所述第一输风管(9)的中间位置处安装有电加热器(28)，所述固定架(17)的内部固定有旋风分离器(22)，且固定架(17)的上表面安装有第一引风机(20)，所述抽料泵(11)的进料端与干燥塔(1)的底端之间连接有进料管(10)，且抽料泵(11)的出料端与旋风分离器(22)的一侧之间连接有输料管(12)，所述旋风分离器(22)与第一引风机(20)通过管道连接，且旋风分离器(22)的底端通过管道连接有收粉桶(14)，所述收粉桶(14)的底端设置有药粉出口(13)，所述送风机(6)、抽料泵(11)、第一引风机(20)和螺杆泵(251)均与控制器(3)电性连接，所述电加热器(28)与温控器(4)电性连接，所述控制器(3)和温控器(4)均与外部电源电性连接。2.根据权利要求1所述的一种药材加工用喷雾干燥制粒机，其特征在于：所述固定架(17)内部靠近旋风分离器(22)的一侧位置处安装有第二引风机(21)和废气净化箱(16)，且废气净化箱(16)位于第二引风机(21)的下方，所述固定架(17)上表面靠近第一引风机(20)的一侧位置处安装有余热回收器(19)，且余热回收器(19)的一侧与第二引风机(21)的进风端之间连接有第二输风管(18)，所述第二引风机(21)的出风端与废气净化箱(16)的一侧之间连接有第三输风管(23)，所述废气净化箱(16)相对于旋风分离器(22)的一侧连接有排气管(15)，所述第二引风机(21)与控制器(3)电性连接。3.根据权利要求1所述的一种药材加工用喷雾干燥制粒机，其特征在于：所述收粉桶(14)内部的上方设置有转筒(141)，且收粉桶(14)内部靠近转筒(141)的下方位置处安装有两个导流板(143)，两个所述导流板(143)的上表面均设置有弧形上壁(144)，所述收粉桶(14)上表面的两侧对称设置有两个排气口(142)。4.根据权利要求3所述的一种药材加工用喷雾干燥制粒机，其特征在于：所述转筒(141)包括转毂(1411)、转轴(1412)和叶板(1413)，所述转毂(1411)的内部设置有转轴(1412)，且转毂(1411)的外壁呈环形阵列设置有四个叶板(1413)。5.根据权利要求1或2所述的一种药材加工用喷雾干燥制粒机，其特征在于：所述废气净化箱(16)的内部安装有三个活性炭过滤网(161)，且三个活性炭过滤网(161)沿水平方向呈矩形阵列分布。6.根据权利要求1或2所述的一种药材加工用喷雾干燥制粒机，其特征在于：所述余热回收器(19)上表面的两侧对称安装有进水阀(191)和排水阀(192)，且余热回收器(19)的内部设置有导热管(193)，所述导热管(193)的两端分别与进水阀(191)和排水阀(192)相连通。

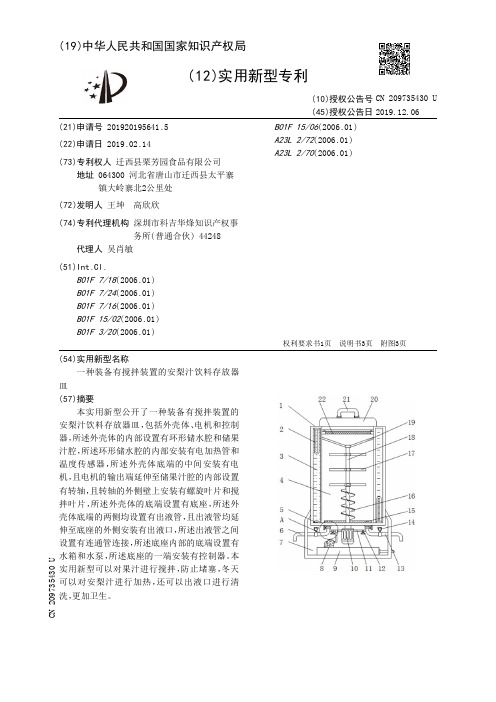

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920195641.5(22)申请日 2019.02.14(73)专利权人 迁西县栗芳园食品有限公司地址 064300 河北省唐山市迁西县太平寨镇大岭寨北2公里处(72)发明人 王坤　高欣欣　(74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 吴肖敏(51)Int.Cl.B01F 7/18(2006.01)B01F 7/24(2006.01)B01F 7/16(2006.01)B01F 15/02(2006.01)B01F 3/20(2006.01)B01F 15/06(2006.01)A23L 2/72(2006.01)A23L 2/70(2006.01)(54)实用新型名称一种装备有搅拌装置的安梨汁饮料存放器皿(57)摘要本实用新型公开了一种装备有搅拌装置的安梨汁饮料存放器皿，包括外壳体、电机和控制器，所述外壳体的内部设置有环形储水腔和储果汁腔，所述环形储水腔的内部安装有电加热管和温度传感器，所述外壳体底端的中间安装有电机，且电机的输出端延伸至储果汁腔的内部设置有转轴，且转轴的外侧壁上安装有螺旋叶片和搅拌叶片，所述外壳体的底端设置有底座，所述外壳体底端的两侧均设置有出液管，且出液管均延伸至底座的外侧安装有出液口，所述出液管之间设置有连通管连接，所述底座内部的底端设置有水箱和水泵，所述底座的一端安装有控制器。

本实用新型可以对果汁进行搅拌，防止堵塞，冬天可以对安梨汁进行加热，还可以出液口进行清洗，更加卫生。

权利要求书1页 说明书3页 附图3页CN 209735430 U 2019.12.06C N 209735430U权　利　要　求　书1/1页CN 209735430 U1.一种装备有搅拌装置的安梨汁饮料存放器皿，包括外壳体(1)、电机(10)和控制器(24)，其特征在于：所述外壳体(1)的内部通过隔板设置有环形储水腔(3)和储果汁腔(4)，所述环形储水腔(3)内部的顶端和底端均安装有电加热管(2)，所述环形储水腔(3)底端的一侧设置有温度传感器(5)，所述储果汁腔(4)内部的顶端活动安装有滤网(22)，且滤网(22)顶端的两侧均设置有拉杆(25)，所述外壳体(1)底端的中间安装有电机(10)，且电机(10)的输出端延伸至储果汁腔(4)的内部设置有转轴(18)，且转轴(18)的外侧壁从下到上依次安装有螺旋叶片(16)和搅拌叶片(17)，所述外壳体(1)的底端设置有底座(7)，所述外壳体(1)底端的两侧均设置有出液管(13)，且出液管(13)上均安装有液体流量计(14)，所述出液管(13)均延伸至底座(7)的外侧安装有出液口(6)，所述出液管(13)之间设置有连通管(11)连接，且连通管(11)靠近出液管(13)的两端均安装有第一电磁阀(12)，所述连通管(11)顶端的出液管(13)均安装有第二电磁阀(28)，所述底座(7)内部的底端设置有水箱(9)，且水箱(9)顶端的一侧安装有水泵(8)，所述水泵(8)的输入端延伸至水箱(9)的内部，且水泵(8)的输出端与连通管(11)连接，所述底座(7)一端的中间安装有控制器(24)，所述温度传感器(5)和液体流量计(14)的输出端与控制器(24)的输入端通过导线电性连接，所述控制器(24)的输出端与电加热管(2)、水泵(8)、电机(10)、第一电磁阀(12)和第二电磁阀(28)的输入端通过导线电连接。
