液压减震器工作原理
液压减震器是一种常用于汽车、摩托车和工程机械等车辆中的重要装置，它的主要作用是减小车辆行驶过程中的震动和颠簸，提高乘坐舒适度和安全性。

其工作原理是通过液体的压缩和阻尼效果来实现的。

液压减震器主要由一个密封的金属筒体和一个活塞组成，筒体内充满了特定的液体，通常是油。

当车辆遇到颠簸或震动时，车轮会产生上下运动，这时液压减震器就会发挥作用。

当车轮上升时，液压减震器的活塞向下移动，将底部的液体挤压到上部，从而使液体产生压力。

这种压力会通过液压管路传递到其他的液压减震器或液压系统中。

在传递过程中，液压减震器的密封结构可以有效防止液体泄漏。

当车轮下降时，液压减震器的活塞向上移动，这时液体会通过活塞上的阀门进入减震器的下部区域。

这个过程中液体流动的阻力会产生一定的阻尼效果，从而减小车辆的震动。

液压减震器的主要优点是可以根据实际情况来调整阻尼力，以适应不同的路面和驾驶条件。

通过调节液体的压力和阻尼阀的开闭程度，可以实现软硬的调节，从而满足乘坐者对于舒适度和稳定性的需求。

总之，液压减震器通过液体的压缩和阻尼效果来减小车辆行驶过程中的震动和颠簸，从而提高乘坐舒适度和安全性。

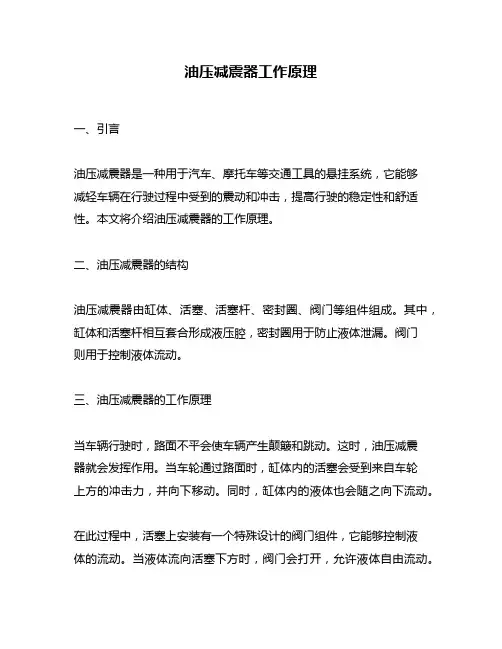

油压减震器工作原理一、引言油压减震器是一种用于汽车、摩托车等交通工具的悬挂系统，它能够减轻车辆在行驶过程中受到的震动和冲击，提高行驶的稳定性和舒适性。

本文将介绍油压减震器的工作原理。

二、油压减震器的结构油压减震器由缸体、活塞、活塞杆、密封圈、阀门等组件组成。

其中，缸体和活塞杆相互套合形成液压腔，密封圈用于防止液体泄漏。

阀门则用于控制液体流动。

三、油压减震器的工作原理当车辆行驶时，路面不平会使车辆产生颠簸和跳动。

这时，油压减震器就会发挥作用。

当车轮通过路面时，缸体内的活塞会受到来自车轮上方的冲击力，并向下移动。

同时，缸体内的液体也会随之向下流动。

在此过程中，活塞上安装有一个特殊设计的阀门组件，它能够控制液体的流动。

当液体流向活塞下方时，阀门会打开，允许液体自由流动。

而当液体流向活塞上方时，阀门会关闭，从而减缓液体的流动速度。

这样一来，在车轮通过路面时，油压减震器就能够通过控制液体的流动速度来吸收和消除冲击力，从而保持车辆的平稳和舒适。

四、油压减震器的调节油压减震器可以通过调节阀门来改变液体的流动速度，以适应不同条件下的行驶需求。

例如，在高速公路上行驶时，可以将阀门调整为更加紧密的状态，以提高车辆的稳定性。

而在崎岖山路上行驶时，则可以将阀门调整为更加松散的状态，以提高车辆对颠簸和冲击的适应能力。

五、总结油压减震器是一种用于汽车、摩托车等交通工具悬挂系统中起到重要作用的组件。

它能够通过控制液体流动速度来吸收和消除车辆在行驶过程中受到的冲击力和震动，提高行驶的稳定性和舒适性。

同时，油压减震器还可以通过调节阀门来适应不同条件下的行驶需求。

汽车液压减震器工作原理
汽车液压减震器是一种广泛应用于汽车悬挂系统的装置，旨在减少车辆行驶时由于路面不平引起的震动，提高行驶的舒适性和稳定性。

其工作原理如下：
1. 主体结构：汽车液压减震器主要由缸筒、活塞杆、活塞、缓冲阀和油封等部分组成。

2. 作用力传递：减震器固定在车身和车轮悬挂系统之间，当车辆行驶时，路面不平会使车轮产生上下振动。

减震器通过活塞杆与车轮连接，将车轮的振动传递到减震器缸筒和活塞上。

3. 油压调节：当车轮振动传递到减震器上时，活塞在缸筒内上下运动。

同时，缓冲阀会根据活塞的位置改变油液流动的阻力，通过调节缓冲阀的开度来调整减震器的刚度。

4. 压缩阶段：当车轮受到路面不平的冲击而向上运动时，减震器缓慢压缩，通过缓冲阀控制油液的流动速度和流量，减缓车轮的振动，减少车身的压缩。

5. 弹出阶段：当车轮因惯性向下运动时，减震器迅速弹出，通过缓冲阀控制油液的流动阻力，减少车轮的下沉，使车身获得更好的支撑和稳定性。

总之，汽车液压减震器通过调节缓冲阀的开闭，在车轮振动过程中控制油液的流动速度和阻力，达到减震和稳定车身的目的。

这样可以保证车辆在不平路面行驶时，提供更平稳和舒适的驾驶体验。

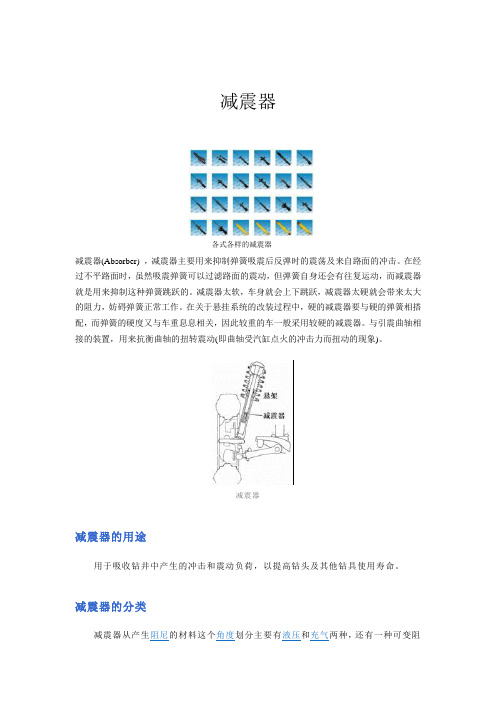

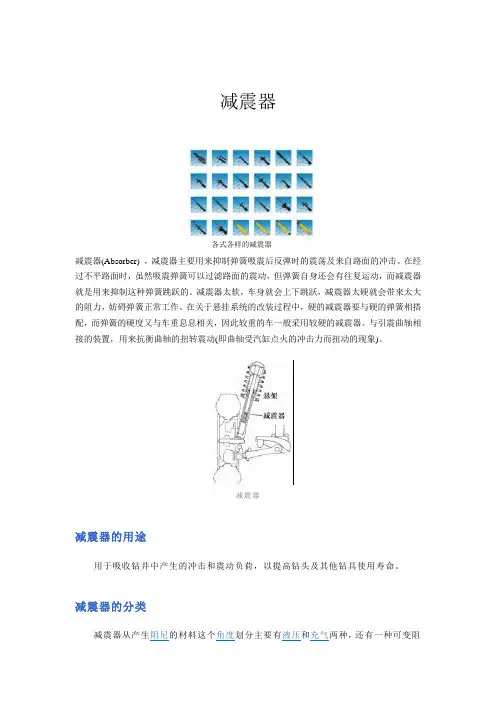

减震器各式各样的减震器减震器(Absorber) ，减震器主要用来抑制弹簧吸震后反弹时的震荡及来自路面的冲击。

在经过不平路面时，虽然吸震弹簧可以过滤路面的震动，但弹簧自身还会有往复运动，而减震器就是用来抑制这种弹簧跳跃的。

减震器太软，车身就会上下跳跃，减震器太硬就会带来太大的阻力，妨碍弹簧正常工作。

在关于悬挂系统的改装过程中，硬的减震器要与硬的弹簧相搭配，而弹簧的硬度又与车重息息相关，因此较重的车一般采用较硬的减震器。

与引震曲轴相接的装置，用来抗衡曲轴的扭转震动(即曲轴受汽缸点火的冲击力而扭动的现象)。

减震器减震器的用途用于吸收钻井中产生的冲击和震动负荷，以提高钻头及其他钻具使用寿命。

减震器的分类减震器从产生阻尼的材料这个角度划分主要有液压和充气两种，还有一种可变阻尼的减震器.现在使用的减震器有： 1.橡皮减震器； 2.弹簧减震器； 3.空气式减震器；4.油液空气式减震器；5.全油液式减震器。

减震器的结构减震器的结构是带有活塞的活塞杆插入筒内，在筒中充满油。

活塞上有节流孔，使得被活塞分隔出来的两部分空间中的油可以互相补充。

阻尼就是在具有粘性的油通过节流孔时产生的，节流孔越小，阻尼力越大，油的黏度越大，阻尼力越大。

如果节流孔大小不变，当减震器工作速度快时，阻尼过大会影响对冲击的吸收。

因此，在节流孔的出口处设置一个圆盘状的板簧阀门，当压力变大时，阀门被顶开，节流孔开度变大，阻尼变小。

由于活塞是双向运动的，所以在活塞的两侧都装有板簧阀门，分别叫做压缩阀和伸张阀。

减震器按其结构可分为双筒式和单筒式。

双筒式是指减震器有内外两个筒，活塞在内筒中运动，由于活塞杆的进入与抽出，内筒中油的体积随之增大与收缩，因此要通过与外筒进行交换来维持内筒中油的平衡。

所以双筒减震器中要有四个阀，即除了上面提到的活塞上的两个节流阀外，还有装在内外筒之间的完成交换作用的流通阀和补偿阀。

与双筒式相比，单筒式减震器结构简单，减少了一套阀门系统。

汽车悬架减振器活塞阀系分析一、概述汽车悬架减振器是非常重要的悬架部件。

随着客户对汽车性能要求的提高，特别是乘坐舒适性的要求，而减振器对舒适性的影响是比较大的方面。

对舒适性要求的提高也是对减振器性能要求的提高。

所以，减振器除需要提供稳定准确的阻尼力值，还要有足够的寿命做保证，同时也要避免异常噪音的产生。

只有这几个主要方面达到要求，才能实现与悬架的合理匹配与满足舒适性的要求。

当前以充气式液压减振器作为市场的主流，本文所述也是充气式液压减振器的最常用的结构。

影响减振器性能的因素是多方面的，这里主要分析常用的三种活塞阀系结构的一些特点，并提出制造过程中的一些问题和解决办法。

活塞阀系是在悬架弹簧复原时的减振器产生阻尼力的最主要部件。

根据不同的簧载质量，弹簧复原时必须给予不同的、但必须合适的阻尼匹配，才能达到乘坐舒适性和操作稳定性。

减振器的拉伸（复原）阻力与弹簧的复原力是反向的。

而减振器压缩阻力与弹簧压力是同向的，有抵抗压缩变形的作用。

实际计算阻力值首先是确定活塞的拉伸（复原）阻力。

减振器是大批量生产的产品，装配一次性合格率是生产效率和阻力值稳定的重要指标，特别是大批量生产方式的制造工艺。

活塞阀系结构的设计是否合理也是保证高装配合格率的重要保证。

所以对结构的分析研究，并明确每种结构的特点和组成零部件的作用，对减振器与汽车悬架的良好匹配性能和制造装配工艺是非常有意义的。

只有保证减振器准确的内特性，才能实现减振器所需要的理想的外特性。

减振器活塞阀系的种类较多，每种结构都有其优缺点，随着使用和制造中发现的优缺点，有些结构经过改进，已成为市场选择的主流，得到大批量的使用，有些结构已逐步淘汰。

二、三种常用的活塞阀系结构分析（一）纯阀片式图一是常用的一种纯阀片结构活塞装配图。

a为活塞部件装配图，b图为拉伸阀局部放大图。

流通阀垫圈节流片流通阀片活塞活塞环垫圈螺母调节片a b图一减振器的活塞由两个阀系组成，一是下部的拉伸阀，是形成拉伸阻力的；二是上部的流通阀，是压缩方向减振器油经活塞过油的阀门，即压缩时阀门打开，打开的方式是流通阀片端面靠油压的作用，随着流通阀垫圈的锥形面的形状产生变形。

液力传动则主要是利用液体的动能来传递能量。
液压传动的定义
那么，到底什么是液压传动呢？ ?
液压传动（Hydraulics）是以液体为工作介
质，通过驱动装置将原动机的机械能转换为液压 的压力能，然后通过管道、液压控制及调节装置 等，借助执行装置，将液体的压力能转换为机械 能，驱动负载实现直线或回转运动。
液压传动系统的组成
动力元件
传动介质 控制元件 辅助元件
执行元件
液压传动系统的组成
从上图可以看出，液压传动是以液体作为工作介质来进 行工作的，一个完整的液压传动系统由以下几部分组成：
（l）液压泵（动力元件）：是将原动机所输出的机械能 转换成液体压力能的元件，其作用是向液压系统提供压力油， 液压泵是液压系统的心脏。
齿轮泵被广泛地应用于采矿设备、冶金设备、建筑机 械、工程机械和农林机械等各个行业。
齿轮泵按照其啮合形式的不同，有外啮合和内啮合两 种，外啮合齿轮泵应用较广，内啮合齿轮泵则多为辅助泵。
2．2．1 外啮合齿轮泵的结构及工作原理
•外啮合齿轮泵的工作原理； •排量、流量； •外啮合齿轮泵的流量脉动； •外啮合齿轮泵的问题和结构特点。
表5.1 不同的“通”和“位”的滑阀式换向阀 主体部分的结构形式和图形符号
名称
结构原理图
图形符号
二位二通
二位三通
二位四通
三位四通
表5.1中图形符号的含义如下：
• 用方框表示阀的工作位置，有几个方框就表示有几 “位”
• 方框内的箭头表示油路处于接通状态，但箭头方向 不一定表示液流的实际方向
• 方框内符号“┻”或“┳”表示该通路不通 • 方框外部连接的接口数有几个，就表示几“通”
图5.11 普通单向阀

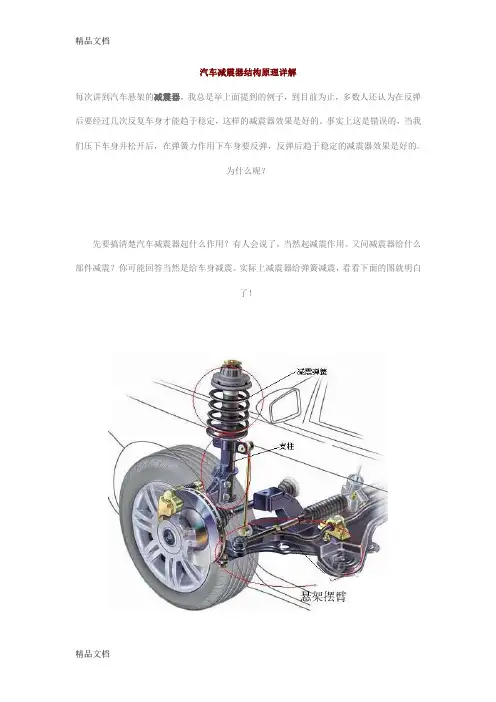

汽车减震器结构原理详解每次讲到汽车悬架的减震器，我总是举上面提到的例子，到目前为止，多数人还认为在反弹后要经过几次反复车身才能趋于稳定，这样的减震器效果是好的。

事实上这是错误的，当我们压下车身并松开后，在弹簧力作用下车身要反弹，反弹后趋于稳定的减震器效果是好的。

为什么呢？先要搞清楚汽车减震器起什么作用？有人会说了，当然起减震作用。

又问减震器给什么部件减震？你可能回答当然是给车身减震。

实际上减震器给弹簧减震，看看下面的图就明白了！汽车悬架中减震器和弹簧组合安装图在汽车悬架中，减震器总是和弹簧配合使用，当我们压下车身的一角时，实际压缩的是弹簧，同时相应的摆臂摆转。

当松开车身后，在弹簧力下车身要反弹，此时减震器对弹簧的反弹起到阻尼作用，即在反弹后趋于稳定。

如果没有减震器，弹簧在反弹后会再次被压缩再反弹，表现为车身多次反弹后趋于稳定。

所以说减震器是为汽车悬架的弹簧在反弹时起到阻尼减震的作用。

汽车减震器结构图汽车用液力减震器内部充注了减震器专用油，内部分为两个缸：储油缸和工作缸，而活塞将工作缸分为上腔和下腔。

在活塞上设有伸张阀和流通阀，用于控制上腔和下腔之间油液的流动；而工作缸下腔与储油缸之间的压缩阀和补偿阀用于油液在下腔与储油缸之间的流动。

减震器被压缩时工作状态图减震器被压缩时，活塞下行，上腔容积增大，下腔容积减小，流通阀打开，下腔的油液通过流通阀进入上腔；同时一部分油液打开压缩阀进入储油缸。

这两个阀对油液的节流作用使减震器产生压缩运动时的阻尼作用。

减震器被伸长时，活塞上行，上腔容积减小而下腔容积增大，伸张阀打开，上腔的油液通过伸张阀进入下腔；同时一部分油液打开补偿，由储油缸进入下腔。

这两个阀对油液的节流作用使减震器产生伸张运动时的阻尼作用。

减震器被伸张时工作状态图由于伸张阀弹簧力大于流通阀，且伸张阀阀孔流通面积小于流通阀，这使得减振器的伸张行程产生的阻尼力大于压缩行程的阻尼力，达到迅速减少弹簧震弹的要求。

减震器主要有弹簧和阻尼器两个部分组成，弹簧的作用主要是支撑车身重量，而阻尼器则是起到减少震动的作用。

阻尼”在汉语词典中的解释为：“物体在运动过程中受各种阻力的影响,能量逐渐衰减而运动减弱的现象”。

阻尼器就是人造的物体运动衰减工具。

为了防止物体突然受到的冲击，阻尼在我们现实生活中有着广泛的应用，比如汽车的减震系统，还有弹簧门被打开后能缓缓地关闭等等。

阻尼器的种类很多，有空气阻尼器、电磁阻尼器、液压阻尼器等等。

我们车上使用的是液压阻尼器。

大家知道，弹簧在受到外力冲击后会立即缩短，在外力消失后又会立即恢复原状，这样就会使车身发生跳动，如果没有阻尼，车轮压到一块小石头或者一个小坑时，车身会跳起来，令人感觉很不舒服。

有了阻尼器，弹簧的压缩和伸展就会变得缓慢，瞬间的多次弹跳合并为一次比较平缓的弹跳，一次大的弹跳减弱为一次小的弹跳，从而起到减震的作用。

液压阻尼器利用液体在小孔中流过时所产生的阻力来达到减缓冲击的效果。

图一红圈中是活塞，它把油缸分为了上下两个部分。

当弹簧被压缩，活塞向下运行，活塞下部的空间变小，油液被挤压后向上部流动；反之，油液向下部流动。

不管油液向上还是向下流动，都要通过活塞上的阀孔。

油液通过阀孔时遇到阻力，使活塞运行变缓，冲击的力量有一部分被油液吸收减缓了。

下面是压缩行程示意图，表示减震器受力缩短的过程。

图二为活塞向下运行，流通阀开启，油缸下部的油液受到压力通过流通阀向油缸上部流动。

图三为活塞向下运行，压力达到一定程度时，压缩阀开启，油缸下部的油液通过压缩阀流向油缸外部储存空间。

图中红色大箭头表示活塞运动方向，红色小箭头表示油液流动方向。

下面是伸张行程示意图，表示减震器在弹簧作用下恢复原状的过程。

图四为活塞向上运行，伸张阀开启，油缸上部的油液受到压力通过伸张阀向油缸下部流动。

图五为活塞向上运行，压力达到一定程度时，补偿阀开启，油缸外部储存空间的油液流回到油缸下部。

图中红色大箭头表示活塞运动方向，红色小箭头表示油液流动方向。

减震器结构分析一、设计背景随着科技的进步，机器人逐渐的进入了我们的生活，机器人节省了很多人力，成为了非常方便的家庭助手。

机器人是一种可以输入编程控制其运动和多功能的，机器人可以用来搬运材料、一些零件、使用工具的操作机，或是为了执行不同的任务而具有可改变和可编程动作的专门执行系统。

它是人工智能控制技术的综合试验机器，可以全面地考察人工智能各个领域的技术，研究机器人它们相互之间的关系。

还可以在有害环境中代替人从事危险工作、上天下海、战场作业等方面大显身手。

不过机器人毕竟是机器，运动过程中会出现一些颠簸的状态，长时间会影响其工作效率。

所以在机器人运动会的对话要考虑到在其运动过程中在利用机器人的时候要考虑它的减震效果，在考虑减震效果的同时，还要保证不能影响机器人的正常运动，不能给机器人增加载荷，通过对现在科技的考虑，并且还有机器人运动过程中所会产生的一些不定性因素，系统错误，外观损坏等，考虑这些因素，本次设计了一种减震机构，可以减少机器运动时的损坏，很好的保护机器人的运动状态，降低维修成本。

本文设计了一种避震机构，可以有效的减少机器人工作时的颠簸状况，节省下维修机器人的人力与物力。

二、设计思路机器人是一个可以通过输入程序自主运动的机器，机器人的运动具有很大的灵活性，并且机器人的运动有时可以像人一样自由，对于一些情况下非常方便使用，不过机器人结构比较复杂，如果损坏维修也比较困难，机器人的损坏包括内在因素和外部与因素，内在因素无非就是一些系统出错，外部因素是摔倒，颠簸等。

对于外部因素，可以考虑让机器人运动更加稳定和减少颠簸，所以就想出了设计一种假期人减震器。

在本次的避震器结构设计中，同时设计避震器时要考虑到不能干涉机器人的正常工作，所以对于机器人的驱动装置的选择尤为重要。

现代机器人普遍使用和人类一样的过不来的方式，两手两脚。

但是人类的灵活性是机器人模仿不来的，机器人的关节多，控制系统就越复杂，运动反应就会相对来说迟缓一点，并且损坏率也大一点。

减震器原理图减震器是一种用于减少机械振动的装置，通常被应用于汽车、摩托车等车辆的悬挂系统中。

它的原理图是一种简单而重要的工程图纸，通过它我们可以清晰地了解减震器的结构和工作原理。

首先，让我们来看一下减震器的结构。

减震器通常由外壳、活塞、活塞杆、阀门和油封等部件组成。

外壳是减震器的外部保护壳，用于固定在车辆的悬挂系统上。

活塞是减震器内部的一个移动部件，它与活塞杆连接，通过活塞杆与车身相连。

阀门用于控制油液的流动，起到减震作用。

油封则用于密封减震器内部的油液，防止泄漏。

减震器的工作原理是利用油液的阻尼作用来减少车辆行驶中的颠簸和震动。

当车辆通过颠簸路面时，减震器内的活塞会上下运动，油液通过阀门的调节产生阻尼力，从而减少车身的震动。

这样可以提高车辆的稳定性和乘坐舒适性，保护车辆的悬挂系统和其他零部件。

在减震器原理图中，我们可以清晰地看到各个部件之间的连接关系和工作原理。

活塞与活塞杆的连接方式、阀门的位置和作用、油封的密封结构等都可以一目了然。

这对于工程师来说是非常重要的，他们可以根据原理图来设计和改进减震器的结构，以提高其性能和耐久性。

除此之外，减震器原理图还对维修和保养工作具有指导作用。

通过原理图，维修人员可以清晰地了解减震器的内部结构和工作原理，从而更加准确地进行维修和更换零部件。

这有助于提高维修效率，减少故障率，延长减震器的使用寿命。

总的来说，减震器原理图是减震器设计、制造和维修中不可或缺的重要工具。

它通过清晰地展示了减震器的结构和工作原理，为工程师和维修人员提供了重要的参考和指导。

只有深入理解了减震器的原理，才能更好地发挥其作用，保障车辆的安全和乘坐舒适性。

希望通过本文的介绍，您对减震器原理图有了更加清晰的了解，对减震器的重要性和作用有了更加深刻的认识。

期待您在今后的工作和生活中能够更加重视减震器的设计、制造和维护工作，为提高车辆性能和安全保驾护航。

简述液压减震器工作原理液压减震器是一种常见的机械零部件，在各种工业领域和车辆上均有应用。

本文将介绍液压减震器的工作原理及其构造，力图为读者提供一个全面的了解。

一、液压减震器的构造液压减震器是由活塞、密封套、弹簧、油封、活塞杆、钢球阀等组件组成。

常用的液压减震器通常具有单向阀和滞回阀功能，这些组件的合理设计及其组合使得液压减震器成为了一种有效的减震设备。

在液压减震器中，油液在活塞上下流动，通过活塞上的阀门来调节油压以减少震动。

当机器受到外力或冲击时，活塞将上下运动；油通过弹性重叠的密封圈进出活塞，从而使活塞的两个腔体连通。

当液压流体流入其中一个腔时，油液将会进入到液压减震器前半部分，并将其中的阀门推向底部。

此时，液压阀是打开状态。

当液压流体停止进入液压减震器并差速器运动速度减小时，差速器的运动能量将转化为弹簧的弹性能量。

这时，油压将被推向液压减震器的另一个腔。

前半部分腔体中的部分油液通过活塞上所设置的阀门通过指定的通道流向后半部分的腔室内。

当液压减震器被施加重要冲击时，油液将被迅速压缩，而油压就会增高。

这时，油压的增高将导致反转热阀打开，油液的泄压门会关闭。

其中一个阀门将关闭，液压减震器的泄压门会处于关闭状态。

当液压减震器的反向速度开始减慢时，一些油液通过反向热阀流向外界。

液压减震器将恢复到正常状态。

液压减震器广泛应用于各种机械设备和车辆上，例如重型运输车、铁路车辆、工程机械和飞机等。

在空气悬挂车辆和海上运输中，液压减震器的主要作用是减少磨损和保护机器主要零部件。

在汽车工业中，液压减震器可以减少汽车底盘及轮胎受到的冲击和震动，提高汽车的安全性和舒适性。

液压减震器的设计和实施也是在设计和制造液压减震制动系统和其他汽车零部件方面的重要考虑因素。

液压减震器的工作原理是在油液流动控制和调节过程中，通过活塞上的阀门调节油压来减少震动。

液压减震器的应用十分广泛，它已经成为各种工业领域和车辆上不可或缺的重要设备。

简谐振动——物体在受到大小跟位移成正比，而方向恒相反的合外力作用下的 运动，叫做“简谐振动”。弹簧振子所作的运动是简谐振动，由于弹簧振子的回复力F 与位移x成正比而方向相反，它们之间的关系式用F=-Kx表示。又弹簧振子的加速度a 也与位移x成正比而方向相反。如下图：
回总目录 回本章首页
一、振动基础知识
