动态扭矩传感器转矩的几种测量方法

扭矩的测量方法和原理扭矩是物体受到外力作用时发生转动的力矩，是描述物体转动能力的物理量。

在工程和科学领域中，扭矩的测量是非常重要的，因为准确测量扭矩可以用于设计、制造和维护各种设备。

测量扭矩的方法和原理有多种，下面将详细介绍其中几种常用的方法。

1.力臂法：力臂法是最常用的一种测量扭矩的方法。

它基于杠杆原理，通过施加一定的力在一个确定的力臂上来测量扭矩。

具体步骤如下：a.将扭矩传感器插入被测物体上，确定感应轴与被测物体的旋转中心相切。

b.施加一定大小的力在感应轴上，记录所需的力臂长度。

c.扭矩的大小可以通过施加的力乘以力臂长度来计算。

2.应变计法：应变计法是一种基于材料的变形特性来测量扭矩的方法。

它利用了材料在受力时会发生应变的原理，通过测量这种应变来计算扭矩大小。

具体步骤如下：a.将应变计固定在被测物体上，以使其能测量所需位置的应变。

b.当扭矩施加在被测物体上时，应变计会产生相应的应变。

c.测量应变计输出的电压或电阻值，利用应变计的灵敏度和校准数据来计算扭矩大小。

3.电磁法：电磁法是一种利用电磁感应原理来测量扭矩的方法。

它通过感应电流的变化来计算扭矩大小。

具体步骤如下：a.在被测物体上安装扭矩传感器，传感器的结构中包含一个用于感应磁场变化的线圈。

b.当扭矩施加在被测物体上时，传感器中的线圈会感应到磁场的变化。

c.感应电流的大小与扭矩成正比，通过测量感应电流的大小来计算扭矩。

4.平衡法：平衡法是一种通过平衡两个力矩来测量扭矩的方法。

它基于力矩平衡原理，通过调整一个质量和距离的平衡来测量未知扭矩的大小。

具体步骤如下：a.将被测物体与一个已知扭矩的校准装置相连，使其达到力矩平衡。

b.在校准装置上调整质量和距离，直到力矩平衡，并记录所需的质量和距离值。

c.将被测物体与校准装置断开，使用相同的质量和距离值来平衡新的未知扭矩，通过分析平衡状态来计算未知扭矩的大小。

总结起来，扭矩的测量方法包括力臂法、应变计法、电磁法和平衡法等。

紧固件扭矩测试方法（拆车）
残余扭矩值是再继续拧紧螺栓/螺母时旋紧一个小角度测得的最小扭矩值。

起动扭矩不能作为残余扭矩。

动态扭矩：当紧固件再被固定的过程中测量得到的最大峰值。

扭力扳手和动力工具都可以施加动态扭矩，动态扭矩不能在紧固件被紧固完之后测量。

动态扭矩加载时进行在线测量得到的扭矩值。

静态扭矩：在一个紧固件被固定好之后，将其在拧紧方向上继续旋转的瞬时所需要的扭矩。

加载后对扭矩进行测量。

检测扭矩：与静态扭矩相同
动态与静态两种扭矩的监控与使用何种工具无任何关系，但是在确认扭矩时却非常有用。

动态扭矩和静态扭矩的测量结果可能并不相同。

静态扭矩会随着时间的推移而衰减，被紧固件为非金属时尤为明显；而且影响静态扭矩的因素较多，与
预紧力之间的线性关系不明显。

动态扭矩不存在随时间推移而衰减的问题；与静态扭矩相比，动态扭矩与预紧力之间的线性关系更明显；通过动力工具可以直接控制动态扭矩。

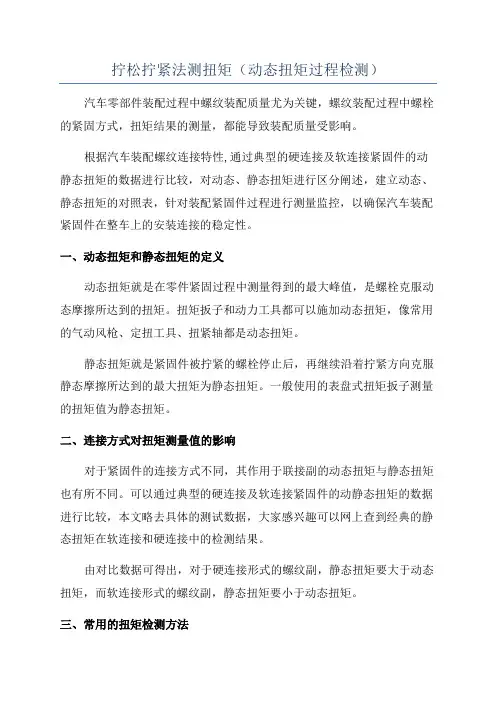

拧松拧紧法测扭矩（动态扭矩过程检测）汽车零部件装配过程中螺纹装配质量尤为关键，螺纹装配过程中螺栓的紧固方式，扭矩结果的测量，都能导致装配质量受影响。

根据汽车装配螺纹连接特性,通过典型的硬连接及软连接紧固件的动静态扭矩的数据进行比较，对动态、静态扭矩进行区分阐述，建立动态、静态扭矩的对照表，针对装配紧固件过程进行测量监控，以确保汽车装配紧固件在整车上的安装连接的稳定性。

一、动态扭矩和静态扭矩的定义动态扭矩就是在零件紧固过程中测量得到的最大峰值，是螺栓克服动态摩擦所达到的扭矩。

扭矩扳子和动力工具都可以施加动态扭矩，像常用的气动风枪、定扭工具、扭紧轴都是动态扭矩。

静态扭矩就是紧固件被拧紧的螺栓停止后，再继续沿着拧紧方向克服静态摩擦所达到的最大扭矩为静态扭矩。

一般使用的表盘式扭矩扳子测量的扭矩值为静态扭矩。

二、连接方式对扭矩测量值的影响对于紧固件的连接方式不同，其作用于联接副的动态扭矩与静态扭矩也有所不同。

可以通过典型的硬连接及软连接紧固件的动静态扭矩的数据进行比较，本文略去具体的测试数据，大家感兴趣可以网上查到经典的静态扭矩在软连接和硬连接中的检测结果。

由对比数据可得出，对于硬连接形式的螺纹副，静态扭矩要大于动态扭矩，而软连接形式的螺纹副，静态扭矩要小于动态扭矩。

三、常用的扭矩检测方法一般在实际生产中对于拧紧效果的检测方法有以下事后检测法和过程检测法。

1、事后检测法（一般用于静态扭矩的检测）松开法（也称拧松法）。

将装配好的螺栓用指示式扭矩扳子慢慢地反向施加扭矩，使其松开，读取松开转动时的瞬间扭矩值，这种测试方式误差较大，除特殊情况外，生产中很少使用。

标记法（也称复位法、划线法）。

检验前先在被检螺栓或螺母和工件之间划上一条线，然后将螺栓或螺母松开，再用表盘式扭矩扳子拧紧到原始划线的位置，然后读出扭矩值，再乘以系数（0.9～1.1），即为测量值。

紧固法（也称增紧法）。

用表盘式扭矩扳子将装配好的螺栓平稳用力逐渐增加力矩，当螺栓开始发生微小的转动时，继续加力，扭矩增大后逐渐减小，记录表盘式扭矩扳手上红色记忆指针所指示的扭矩值，这种测量方法是最为常用的。

扭矩测量方法扭矩是描述物体旋转状态的物理量，通常用于描述机械设备的旋转力和转矩。

在工程领域中，扭矩的测量是非常重要的，因为它直接影响到机械设备的性能和安全。

本文将介绍几种常见的扭矩测量方法，帮助读者更好地了解和掌握扭矩测量技术。

1. 力臂法。

力臂法是最常见的扭矩测量方法之一。

它利用一个已知长度的杠杆，将力矩转换为力的乘积。

在实际应用中，可以通过测量力臂的长度和作用力的大小，计算出扭矩的数值。

这种方法简单易行，适用于大多数情况下的扭矩测量。

2. 弹簧测力计法。

弹簧测力计法是利用弹簧的弹性变形来测量扭矩的方法。

当扭矩作用于弹簧测力计时，弹簧会发生变形，根据弹簧的变形量可以计算出扭矩的大小。

这种方法具有高精度和灵敏度，适用于对扭矩精度要求较高的测量场合。

3. 电子测力计法。

电子测力计法是利用应变片和电子传感器来测量扭矩的方法。

应变片是一种能够感知应变变化的传感器，当扭矩作用于应变片时，其阻值会发生变化，通过电子传感器可以将这种变化转换为电信号，再通过计算机进行处理，得出扭矩的数值。

这种方法具有高精度、自动化程度高的特点，适用于对扭矩测量精度和实时性要求较高的场合。

4. 光学测量法。

光学测量法是利用光学原理来测量扭矩的方法。

通过在受力部位安装光学传感器，当受力部位发生形变时，光学传感器会感知到形变的变化，通过光学原理可以计算出扭矩的大小。

这种方法不受环境影响，适用于对测量环境要求较高的场合。

总结。

以上介绍了几种常见的扭矩测量方法，每种方法都有其适用的场合和特点。

在实际应用中，需要根据具体的测量要求和条件选择合适的扭矩测量方法，以确保测量结果的准确性和可靠性。

希望本文对读者有所帮助，谢谢阅读。

扭矩的测量方法和原理扭矩是物体绕轴旋转时受到的力矩，它是描述旋转力大小和作用位置的物理量。

在工程和科学研究中，测量扭矩是非常重要的。

本文将介绍扭矩的测量方法和原理。

常见的扭矩测量方法有静态法、动态法和电信号法。

静态法主要是通过杠杆原理，将扭矩传感器固定在被测物体上，然后根据测得的传感器输出信号计算出扭矩值。

动态法则是测量物体在旋转过程中的扭转角度和加速度，通过牛顿第二定律推导出扭矩值。

电信号法则是利用电极或电阻应变片等装置，将扭矩转化为电信号，再通过电路进行测量。

下面从静态法和电信号法两个方面详细介绍扭矩的测量原理。

一、静态法静态法是一种利用杠杆原理进行扭矩测量的方法。

其原理可由下式表示：M=F×l式中，M是扭矩，单位是牛顿米（N·m）；F是施加在杠杆上的力，单位是牛顿（N）；l是施力点到旋转中心的距离，单位是米（m）。

在实际测量中，需要将扭矩传感器固定在被测物体上，使其与旋转轴平行。

当物体受到扭矩时，扭矩传感器会产生相应的变形，进而输出电信号。

通过测量传感器的输出信号，可以计算出施加在物体上的扭矩大小。

静态法的优点是测量精度高，并且适用于不同形状和材料的物体。

然而，静态法只适用于低速旋转的物体，因为在高速旋转时，由于离心力的影响，无法准确测量扭矩值。

二、电信号法电信号法是一种常用的扭矩测量方法。

其原理是利用电阻应变片的变形来测量扭矩。

当物体受到扭矩作用时，电阻应变片会产生相应的应变，从而引起电阻值的变化。

通过测量电阻值的变化，可以间接得到扭矩变化的大小。

电信号法的基本原理如下：1.将电阻应变片安装在固定的位置上，使其与旋转轴垂直。

2.当物体受到扭矩作用时，电阻应变片的传感网格发生形变，导致电阻值的变化。

3.将电阻值变化转化为电信号输出。

4.通过测量电信号的强度，可以得到扭矩的大小。

电信号法的优点是测量范围广，可适用于高速旋转的物体。

此外，电信号法具有快速响应、准确可靠等特点。

扭矩传感器校验标准一、扭矩传感器校准基本原理扭矩传感器是用于测量机械设备扭矩的一种传感器。

在实际应用中，为了确保测量结果的准确性和可靠性，通常需要对扭矩传感器进行定期校准。

扭矩传感器的校准基本原理是通过比较标准负载和实际测量结果，对传感器的输出进行校准。

扭矩传感器的校准可分为静态校准和动态校准两种方法。

二、静态校准静态校准是指在负载不变的情况下进行校准。

静态校准方法可以采用标准砝码比较法或者悬挂法。

（1）标准砝码比较法：该方法是将标准砝码悬挂在传感器的接头位置，通过比较传感器的读数和标准砝码的重量，来验证传感器读数的准确性。

该方法适用于小扭矩传感器的校准。

实际操作步骤：①将标准砝码悬挂在传感器的接头位置；②读取传感器的输出值，并记录下来；③拿下标准砝码，重新读取传感器的输出值，并将读数与记录值进行比较，以验证传感器的准确性。

（2）悬挂法：悬挂法也是一种直接比较法，常用于大扭矩传感器的校准。

该方法是通过悬挂不同重物，来比较传感器输出的扭矩值。

具体的操作步骤如下：①将传感器安装在支架上，使其与安装板平行；②悬挂不同重物，同时记录传感器读数；③重复上述步骤2-3，直到悬挂不同重物时记录值与实际值误差最小。

三、动态校准动态校准是在负载变化的情况下进行校准。

动态校准方法可以采用扭矩标定器或者校准架进行。

（1）扭矩标定器：扭矩标定器是一种实验室常用的校准设备，适合于精度要求比较高的扭矩传感器。

该设备通过一块标定轮和一个电器控制系统，产生一定的转矩信号，并将该信号传输到扭矩传感器上进行校准。

实际操作步骤：①根据标定器的使用说明，将传感器连接到标定器上；②按照标定器的设置要求，将标定器设置为连续或者单点模式；③开始标定程序，记录下标定过程中每个数据点的数据，并进行校准。

（2）校准架：校准架是一种相对简单的校准设备，构造简单，易于使用，适合于现场扭矩传感器的校准。

实际操作步骤：①将扭矩传感器安装在校准架上，并连接好电缆；②带负载操作，根据需要改变负载大小；③记录传感器的读数，检查校准结果是否符合需求。

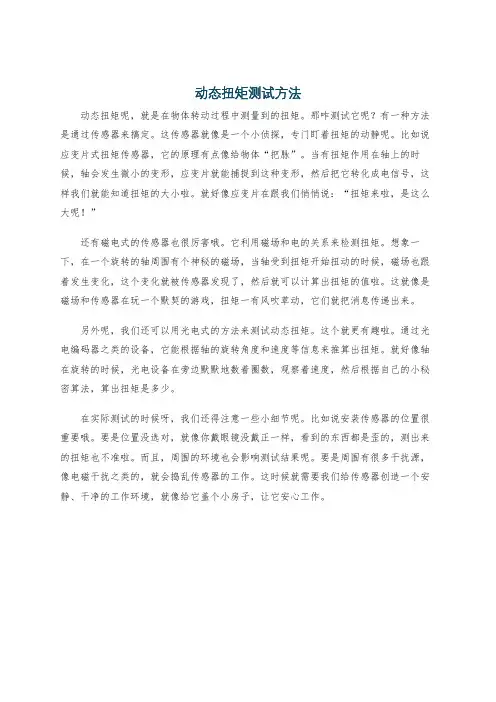

动态扭矩测试方法
动态扭矩呢，就是在物体转动过程中测量到的扭矩。

那咋测试它呢？有一种方法是通过传感器来搞定。

这传感器就像是一个小侦探，专门盯着扭矩的动静呢。

比如说应变片式扭矩传感器，它的原理有点像给物体“把脉”。

当有扭矩作用在轴上的时候，轴会发生微小的变形，应变片就能捕捉到这种变形，然后把它转化成电信号，这样我们就能知道扭矩的大小啦。

就好像应变片在跟我们悄悄说：“扭矩来啦，是这么大呢！”
还有磁电式的传感器也很厉害哦。

它利用磁场和电的关系来检测扭矩。

想象一下，在一个旋转的轴周围有个神秘的磁场，当轴受到扭矩开始扭动的时候，磁场也跟着发生变化，这个变化就被传感器发现了，然后就可以计算出扭矩的值啦。

这就像是磁场和传感器在玩一个默契的游戏，扭矩一有风吹草动，它们就把消息传递出来。

另外呢，我们还可以用光电式的方法来测试动态扭矩。

这个就更有趣啦。

通过光电编码器之类的设备，它能根据轴的旋转角度和速度等信息来推算出扭矩。

就好像轴在旋转的时候，光电设备在旁边默默地数着圈数，观察着速度，然后根据自己的小秘密算法，算出扭矩是多少。

在实际测试的时候呀，我们还得注意一些小细节呢。

比如说安装传感器的位置很重要哦。

要是位置没选对，就像你戴眼镜没戴正一样，看到的东西都是歪的，测出来的扭矩也不准啦。

而且，周围的环境也会影响测试结果呢。

要是周围有很多干扰源，像电磁干扰之类的，就会捣乱传感器的工作。

这时候就需要我们给传感器创造一个安静、干净的工作环境，就像给它盖个小房子，让它安心工作。

扭矩测量方法扭矩是描述物体围绕固定轴线旋转的力的物理量，是衡量物体转动状态的重要参数。

在工程领域中，扭矩的测量是非常重要的，它直接关系到机械设备的性能和安全。

因此，掌握正确的扭矩测量方法对于工程技术人员来说至关重要。

一、扭矩传感器。

扭矩传感器是测量扭矩的重要工具，它能够将扭矩转化为电信号输出，通过测量电信号的大小来确定扭矩的大小。

扭矩传感器的选择应根据测量对象的特点和测量要求来确定，常见的扭矩传感器有电阻应变式、电容式、电磁式等多种类型。

二、扭矩测量方法。

1. 静态法。

静态法是最常用的扭矩测量方法之一，它通过固定被测物体的一个端点，然后施加一个力矩，通过测量被测物体的变形或者应变来计算扭矩的大小。

这种方法简单易行，适用于大多数静态扭矩测量。

2. 动态法。

动态法是一种在物体运动状态下进行扭矩测量的方法，它适用于需要测量旋转物体的扭矩。

通过在旋转轴上安装扭矩传感器，可以实时监测旋转过程中的扭矩变化，从而得到准确的扭矩数据。

3. 拉力计法。

拉力计法是一种通过测量拉力计的拉力来计算扭矩的方法，它适用于一些特殊的扭矩测量场合，如螺栓拧紧力矩的测量等。

通过将拉力计安装在扭矩作用点上，可以实现对扭矩的准确测量。

4. 液压法。

液压法是一种通过测量液压系统的压力来计算扭矩的方法，它适用于一些需要大扭矩测量的场合。

通过将液压系统与被测物体连接，可以根据液压系统的压力变化来计算扭矩的大小。

三、注意事项。

在进行扭矩测量时，需要注意以下几点：1. 选择合适的扭矩传感器，确保其测量范围和精度符合测量要求。

2. 在进行扭矩测量前，需要对测量系统进行校准，确保测量结果的准确性。

3. 在进行动态扭矩测量时，需要考虑旋转物体的惯性和动态特性对测量结果的影响。

4. 在进行液压法扭矩测量时，需要注意液压系统的密封和稳定性，以确保测量结果的准确性。

通过以上方法和注意事项，可以实现对扭矩的准确测量，为工程技术人员提供可靠的数据支持，保障机械设备的正常运行和安全性能。

动态扭矩传感器技术参数介绍（二）作者：admin 录入：admin 2009-8-3 21:21:26动态扭矩传感器电阻应变式原理，结合电子技术，实现非接触电源供电与信号输出，精度高，性能稳定可靠，量程范围广。

· 动态扭矩传感器适用于动、静扭矩测量。

允许转速不大于15000转/分。

· 动态扭矩传感器可测量正反两方向扭矩，转速。

输出信号为频率信号。

与专用仪表配套，可显示功率。

· 动态扭矩传感器频率信号输出，抗干扰能力强，性能稳定可靠，使用寿命长。

· 动态扭矩传感器输出频率信号幅度可选择：0～5V电平的方波信号或集电极开路输出（OC）。

扭矩频率输出范围：10±5kHZ (正反向)。

· 零转矩：10 kHZ±5kHZ· 动态扭矩传感器既可测静态扭矩又可测动态扭矩，两端为轴键连接，安装使用方便。

动态扭矩传感器应用领域 1．电动机、发动机、内燃机等旋转设备输出扭矩和功率的检测； 2．铁路机车、汽车、飞机、船舶等机械的扭矩和功率的检测； 3．压缩机、水泵、搅拌机、变速器等工作时所需扭矩的检测；动态扭矩传感器 4．机床加工、钻井设备的转速扭矩检测和扭矩控制； 5．动态扭矩传感器可用于制作粘度计和扭力扳手； 6．各种材料测试机和实验室检测使用；★ 动态扭矩传感器性能指标精度≤±0.5%F.S 非线性≤±0.2%F.S 重复性≤±0.2%F.S回差 s 额定功耗＜150mA 额定电压 24VDC 过载量100%µ≤±0.2%F.S 灵敏度1±0.2mv/V 响应时间100 使用温度0---60℃ 信号输出10±5kHz ( 4--20mA 1--5V ) ★ 动态扭矩传感器基本原理采用应变电测技术和环形变压器非接触传递能源和频率信号，有效的避免了集流环和电刷产生的摩擦，解决了动态测量中能源供应的不稳定和信号传输干扰的问题。

扭矩测量方法范文扭矩是指物体受到力矩作用时产生的转动效果。

扭矩测量是工程领域中一个重要的参数，可以用于设计和控制机械设备的运行。

下面将介绍几种常见的扭矩测量方法。

1.力臂法力臂法是最常见也是最简单的测量扭矩的方法。

该方法通过应用一个已知力在一个已知力臂上，使其作用在待测物体上，然后通过测量旋转角度和测力板的读数来计算扭矩。

这种方法适用于小扭矩的测量，如手动工具中的扭矩。

2.拉力式扭矩传感器拉力式扭矩传感器是一种常用的扭矩测量装置。

该传感器由一个静态力传感器和一个力臂组成。

力传感器通常是应变片，通过测量应变片上的电信号来计算扭矩。

力臂的长度和结构可以根据需要进行设计和调整，以适应不同的测量需求。

3.电流感应扭矩测量电流感应扭矩测量是一种非接触的测量方法。

该方法通过感应待测物体表面的电流来测量扭矩。

当扭矩产生时，磁场的分布会发生变化，导致感应电流的变化。

通过测量感应电流的变化来计算扭矩。

这种方法适用于高速旋转的设备，如发动机和电机。

4.表面应变法表面应变法通过测量待测物体表面的应变来计算扭矩。

该方法常用于大型设备的扭矩测量。

它通常使用应变片或电阻应变片贴在待测物体表面，通过测量应变片上的应变分布来计算扭矩。

5.光学测量法光学测量法是一种基于光学原理的扭矩测量方法。

该方法使用光学传感器和光栅或编码器来测量转子的旋转角度和速度，然后通过转子的转动惯量和测得的角度和速度来计算扭矩。

这种方法适用于高精度和高速度的扭矩测量。

综上所述，扭矩测量方法根据不同的应用需求和测量精度可以选择不同的方法。

无论采用何种方法，正确的选择和使用扭矩传感器是关键。

另外，由于扭矩测量可能涉及到高速旋转设备和高压环境，操作人员需具备一定的安全意识和操作技能。

扭矩的测量方法
扭矩的测量方法主要有以下几种：
1.扭力扳手：通过扭力扳手可以测量扭矩，根据扭力扳手的读数
和所使用的力矩，可以计算出扭矩。

2.扭矩传感器：通过在转动轴上安装扭矩传感器，可以实时测量
扭矩。

传感器将扭矩转换为电信号或数字信号，然后通过仪表或计算机进行读取和处理。

3.扭力计：扭力计是一种专用的测量扭矩的仪器，它通常由一个
固定部分和一个可以转动的部分组成。

通过测量转动部分相对于固定部分的扭角或转角，可以计算出扭矩。

4.扭力天平：扭力天平是一种用于测量扭矩的精密仪器，它可以
测量微小的扭矩。

扭力天平通常由一个可以在转轴上旋转的称重元件和一个固定元件组成。

通过测量旋转过程中产生的离心力或惯性的力，可以计算出扭矩。

总之，测量扭矩的方法有很多种，具体使用哪种方法取决于测量精度、测量范围和设备条件等因素。

AKC-215动态扭矩传感器使用说明一． 用途随着现代化程度的不断提高，扭力定值的测量越来越广泛，我司生产的AKC系列扭矩传感器主要用于航天，航空，汽车，建筑，化工，机械行业等领域，用来测量扭矩扳手，搅拌力矩，铰链力矩，拖机力矩。

二． 工作原理1.扭矩测量基本原理AKC-215系列扭矩传感器是以电阻应变计为转换元件的传感器。

电阻应变计是基于金属电阻丝的电阻-应变效应。

所谓电阻应变效应是指金属导体（电阻丝）的电阻值随变形（伸长或缩短）而发生改变的一种物理现象。

在传感器的弹性体上粘贴有电阻应变计并组成惠斯通电桥。

给电桥加上激励电压，在扭矩的作用下弹性体产生变形,应变计由此产生电阻变化，从而使电桥发生不平衡，电桥输出与扭矩呈线性关系的电压信号。

我司结合先进的现代化电子技术，采用供桥电源，输出信号的无接触耦合传输方式，完美解决了旋转状态下扭矩数值的采集。

2.转速测量基本原理。

当测速码盘旋转时，通过光电开关输出具有一定周期宽度的脉冲信号，根据码盘的齿数和输出信号的频率，即可计算出相应的转速。

三． 主要技术指标1.扭矩精度：±0.1％2.转速精度： 60个脉冲/转（无积累误差）3.供电电压： ±15VDC4.信号输出幅值：S5.扭矩频率输出范围：零扭矩10KHz±50Hz正向扭矩满量程：15KHz±50Hz 反向扭矩满量程：5KHz±50Hz6.允许转速： ≤5000转/分7.温度补偿范围：-10～60℃8.允许过负荷：120％FS其它技术参数详见产品检验合格证四.接线方式插头座号引线颜色激励电压+15V 1 红地 2 白激励电压-15V 3 蓝转速输出 4 黑扭矩输出 5 黄五.传感器使用注意事项1.传感器主轴安装应与被测主轴同心，轴向力与径向力<20N.外壳固定采用软连接。

2.传感器使用环境相对湿度≤70％，避免油渍，水及其它化学药品侵蚀。

3.测试电缆线的航空插头处的屏蔽线接点不应随意拆除。

电机扭矩测试方法电机扭矩测试是评估电机性能的关键测试之一。

它是指在给定负载条件下，测量电机输出的扭矩大小的过程。

电机扭矩测试的目的是确定电机在不同工作负载下的性能表现，以验证其设计和制造的可靠性和稳定性。

这个测试对于电机制造商和用户来说都非常重要，因为它可以帮助他们了解电机的工作特性和性能参数。

下面将介绍一些常用的电机扭矩测试方法。

1. 直接测量法：直接测量法是最常用的电机扭矩测试方法之一。

它通过安装一个扭矩传感器在电机轴上，测量电机输出的扭矩大小。

这种方法精确可靠，可以直接获取电机输出的实际扭矩值。

2. 间接测量法：间接测量法是另一种常用的电机扭矩测试方法。

它通过测量电机输入电流和转速来间接计算扭矩值。

这种方法不需要额外安装传感器，适用于一些特殊的测试场景。

3. 动态测量法：动态测量法是一种针对电机动态特性的扭矩测试方法。

它通过对电机施加短时冲击负载，测量电机在瞬态过程中的扭矩响应。

这种方法可以帮助了解电机的动态性能和响应速度。

4. 静态测量法：静态测量法是一种针对电机静态特性的扭矩测试方法。

它通过给电机施加稳定的静态负载，测量电机在稳态下的扭矩输出。

这种方法可以帮助了解电机的静态特性和负载能力。

5. 校准方法：校准方法是一种用于验证电机扭矩测试准确性的方法。

它通过使用已知扭矩标准件，对测试系统进行校准和调整，确保测试结果的准确性和可靠性。

总结起来，电机扭矩测试方法包括直接测量法、间接测量法、动态测量法、静态测量法和校准方法。

这些方法可以根据实际需求和测试场景选择合适的方式进行电机扭矩测试。

通过这些测试方法，可以评估电机的性能参数，为电机的设计和应用提供参考依据。

扭矩测量方法扭矩是描述物体旋转状态的物理量，通常用于描述物体受到的扭转力。

在工程领域中，扭矩的测量是非常重要的，因为它直接影响到机械设备的运行和性能。

本文将介绍几种常见的扭矩测量方法，帮助读者更好地理解和应用扭矩测量技术。

一、动态扭矩测量方法。

动态扭矩测量方法是通过监测物体在旋转过程中所受到的力来计算扭矩的方法。

这种方法通常使用力传感器或扭矩传感器来实现。

当物体受到扭转力时，传感器会产生相应的电信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。

动态扭矩测量方法适用于需要实时监测扭矩变化的场合，如汽车发动机的扭矩输出检测等。

二、静态扭矩测量方法。

静态扭矩测量方法是通过施加一定的力矩到物体上，然后测量物体的变形或位移来计算扭矩的方法。

常见的静态扭矩测量方法包括梁式扭矩传感器、应变片传感器等。

这些传感器可以测量物体在扭转过程中产生的应变或位移，通过这些数据可以计算出物体所受的扭矩大小。

静态扭矩测量方法适用于需要高精度测量扭矩的场合，如实验室科研领域的扭矩测量等。

三、电磁式扭矩测量方法。

电磁式扭矩测量方法是通过在物体上安装一对电磁传感器，利用电磁感应原理来测量扭矩的方法。

当物体受到扭转力时，传感器会产生相应的电磁信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。

电磁式扭矩测量方法适用于需要在恶劣环境下进行扭矩测量的场合，如海洋工程、航空航天等领域。

四、光学式扭矩测量方法。

光学式扭矩测量方法是通过在物体表面安装一对光学传感器，利用光学原理来测量扭矩的方法。

当物体受到扭转力时，传感器会产生相应的光学信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。

光学式扭矩测量方法适用于需要在高温、高压等特殊环境下进行扭矩测量的场合，如石油钻探、核能工程等领域。

五、综合应用。

除了上述介绍的几种常见扭矩测量方法外，还有一些其他特殊的扭矩测量方法，如声学式扭矩测量、磁致伸缩式扭矩测量等。

动态扭矩传感器标准型的是两侧有轴，通过联轴器连接。

两侧分别是被测电机和制动器，也就是动力设备和负载设备。

扭矩传感器应用多种行业，比如航空、航天、汽车、建筑、化工、机械等行业。

1、电动机、发动机、水泵、风机、内燃机等旋转设备输出扭矩和转速的检测。

2、减速机、变速箱、扭力扳手的扭矩检测。

3、飞机、船舶、矿山机械、大型机车扭矩及转速的测量、
技术特点：
1.可以测量静态扭矩也可以测量动态旋转扭矩。

2.测量正向和反向扭矩不用调零，输出信号为频率信号。

一般频率为5-15KHZ。

3.结合电子技术实现非接触电源供电输入与扭矩信号的输出。

4.扭矩测量与旋转速度和方向无关。

5.数字化处理信号输出，抗干扰能力强，性能稳定可靠，使用寿命长。

6.输入电源极性，幅值保护，输出信号保护。

7.体积小，重量轻，安装方便。

8.可测量正反向扭矩，转速及功率。

安装注意事项：
1.使用联轴器把扭矩传感器安装在电机和制动器之间。

有的情况可能比较特殊也会用法兰盘型的安装。

2.分别调整电机、制动器、扭矩传感器的高度，要求小于0.05mm，将其固定住，并紧固上不能使其松动。

在使用小量程或者高转速传感器时，更要严格保证连接中心高和同轴度。

3.连接时可选用刚性或者弹性联轴器，在振动较大或者同轴度无法保证安装要求是，建议是选择弹性联轴器。

如果关于电机测试台或者是动态扭矩传感器使用可以与名科传感器技术有限公司联系。

保证产品和服务质量。

物理实验技术中的扭矩测量与分析方法扭矩是物体受到力矩作用时所产生的旋转力，是物体旋转运动的力量衡量标准。

在物理实验中，扭矩测量与分析是十分重要的一项工作。

本文将介绍几种常见的扭矩测量方法，并探讨扭矩分析的方法与应用。

一、扭矩测量方法1. 杠杆原理法杠杆原理法是最常见也是最简单的扭矩测量方法之一。

它通过测量杠杆上的力矩和力臂长度，计算出所施加的扭矩大小。

这种方法的基本原理是利用杠杆平衡条件，即左右两端力矩的大小相等。

通常，通过在杠杆上设置测力传感器来测量作用力的大小，再通过力臂长度来计算出扭矩。

2.应变片法应变片是一种具有高灵敏度的传感器，可以用于测量扭矩。

应变片法是基于应变片的变形来测量扭矩的。

应变片的粘贴在试件上，在试件扭转时产生应变，通过测量应变片的应变量可以计算出扭矩大小。

这种方法适用于对小范围扭转力矩的精确测量。

然而，应变片的选取和安装相对复杂，需要一定的专业知识和技能。

3.电容式法电容式扭矩传感器是一种常用的高精度测量方法。

它利用电容器的电容量与电容器之间的距离和介电常数成正比的原理，测量扭矩的大小。

电容式扭矩传感器通常由金属圆盘和电容元件组成。

当扭矩传感器受到旋转力矩作用时，金属圆盘发生变形，从而改变了电容元件之间的距离，通过测量电容变化即可得到扭矩大小。

二、扭矩分析方法1.频谱分析法频谱分析法是一种常用的扭矩分析方法。

它通过测量扭矩信号的频谱特征来分析扭矩信号中的频率成分和幅值变化。

通过频谱分析，可以确定扭矩信号的主要频率成分和其它频率成分的大小和变化规律，从而对扭矩信号的特征有更深入的认识。

频谱分析法可用于故障诊断和性能优化等方面。

2.统计分析法统计分析法是通过对扭矩信号进行统计学分析来获得更多有用信息的方法。

通过对扭矩信号样本的统计分析，可以得到均值、标准差、峰值等统计量，并利用这些统计量进行分析和判断。

例如，可以通过统计分析法判断扭矩信号的稳定性和周期性，进而优化系统设计和操作。

扭矩测试的几种方法对比及概念介绍扭矩测试是评估物体承受外力时的性能和稳定性的重要手段之一、在工程实践中，扭矩测试可以用于评估机械系统的耐久性、齿轮传动的性能、螺栓连接的可靠性等方面。

1.动态方法：动态扭矩测试是通过实时监测和记录试验物体在扭转过程中的变化，利用物体在不同扭矩下的动态响应，来评估其性能。

这种方法可以实时获得物体的强度、刚度和耐久性等参数，但需要相对复杂的设备和较高的技术要求。

2.静态方法：静态扭矩测试是在试验物体受到稳定扭矩的情况下进行的。

通过测量试验物体在静态扭矩下的变形和应力，来评估其力学性能。

这种方法简单易行，不需要复杂的设备，但无法获得物体在动态负载下的性能信息。

3.间歇测试法：间歇扭矩测试是在不同时间点施加不同的扭矩，记录试验物体的响应，来评估其在不同扭矩下的变形和疲劳性能。

这种方法适用于长期承受变化频率较低的扭矩负载的物体，如机械传动系统。

4.等速测试法：等速扭矩测试是将试验物体连接到扭矩装置上，在固定转速下施加恒定的扭矩，通过测量物体的旋转角度和时间，来评估其力学性能。

这种方法适用于评估物体在稳态工作条件下的反应和传动性能。

总的来说，不同的扭矩测试方法适用于不同的应用场景和评估目标。

动态方法适用于需要实时监测和控制扭矩的场合，如反馈控制系统。

静态方法简单易行，适用于较为简单的实验和基础研究。

间歇测试法适用于长期承受变化频率较低的扭矩负载的物体。

等速测试法适用于评估物体在稳态工作条件下的性能。

无论采用哪种扭矩测试方法，在进行测试之前，需要明确评估的目标和要求，选择合适的方法和设备，并正确操作和解读测试结果。

此外，在进行扭矩测试时，还需考虑相关因素的影响，如摩擦、磨损和温度等。
