电工基础知识培训课件完整版一、教学内容本课件依据《电工基础》教材第四章第一节内容，详细讲解电路的基本概念、电路元件的识别及电路图的绘制。
主要内容包括：电路的组成、电路的状态、电路图的基本符号、电阻、电容、电感等元件的特性及作用。
二、教学目标1. 理解电路的基本概念，掌握电路的组成和状态。
2. 学会识别电路图中的基本符号，能绘制简单的电路图。
3. 了解电阻、电容、电感等元件的特性及在电路中的作用。
三、教学难点与重点教学难点：电路图的绘制，电路元件特性的理解。
教学重点：电路的基本概念，电路图的识别，电阻、电容、电感等元件的作用。
四、教具与学具准备1. 教具：多媒体课件，电路元件模型，实验器材。
2. 学具：电工基础教材，笔记本，画图工具。
五、教学过程1. 实践情景引入：展示一个简单的电路，让学生观察并思考其工作原理。
2. 理论讲解：a. 介绍电路的基本概念，包括电路的组成和状态。
b. 讲解电路图的基本符号，让学生学会识别和绘制电路图。
c. 分析电阻、电容、电感等元件的特性及在电路中的作用。
3. 例题讲解：通过讲解具体例题，使学生加深对电路概念的理解。
4. 随堂练习：让学生绘制给定电路图的简化图，并分析电路元件的作用。
5. 实践操作：分组进行电路搭建实验，验证电路理论。
六、板书设计1. 电路的基本概念、组成和状态。
2. 电路图的基本符号。
3. 电阻、电容、电感等元件的特性及作用。
4. 例题及解答。
七、作业设计1. 作业题目：绘制给定电路图的简化图，并分析电路元件的作用。
2. 答案：电路图的简化图及各元件作用分析。
八、课后反思及拓展延伸2. 拓展延伸：a. 了解更多电路元件，如二极管、三极管等。
b. 探索电路在实际应用中的例子，如家庭电路、电子设备等。
c. 学习电路分析方法，如节点电压法、支路电流法等。
重点和难点解析1. 电路图的识别与绘制2. 电路元件特性的理解3. 教学过程中的实践操作4. 作业设计与答案解析一、电路图的识别与绘制1. 熟悉电路图的基本符号：讲解各类元件的符号表示，如电阻、电容、电感、电压源、电流源等，并通过示例进行展示。

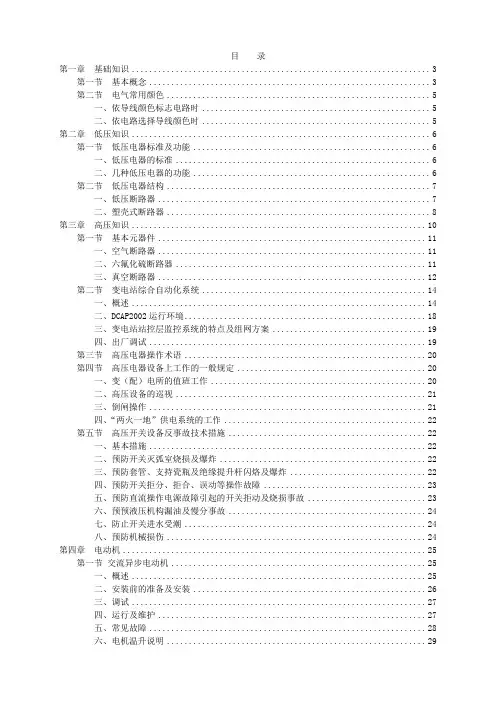

目录第一章基础知识 (3)第一节基本概念 (3)第二节电气常用颜色 (5)一、依导线颜色标志电路时 (5)二、依电路选择导线颜色时 (5)第二章低压知识 (6)第一节低压电器标准及功能 (6)一、低压电器的标准 (6)二、几种低压电器的功能 (6)第二节低压电器结构 (7)一、低压断路器 (7)二、塑壳式断路器 (8)第三章高压知识 (10)第一节基本元器件 (11)一、空气断路器 (11)二、六氟化硫断路器 (11)三、真空断路器 (12)第二节变电站综合自动化系统 (14)一、概述 (14)二、DCAP2002运行环境 (18)三、变电站站控层监控系统的特点及组网方案 (19)四、出厂调试 (19)第三节高压电器操作术语 (20)第四节高压电器设备上工作的一般规定 (20)一、变（配）电所的值班工作 (20)二、高压设备的巡视 (21)三、倒闸操作 (21)四、“两火一地”供电系统的工作 (22)第五节高压开关设备反事故技术措施 (22)一、基本措施 (22)二、预防开关灭弧室烧损及爆炸 (22)三、预防套管、支持瓷瓶及绝缘提升杆闪烙及爆炸 (22)四、预防开关拒分、拒合、误动等操作故障 (23)五、预防直流操作电源故障引起的开关拒动及烧损事故 (23)六、预预液压机构漏油及慢分事故 (24)七、防止开关进水受潮 (24)八、预防机械损伤 (24)第四章电动机 (25)第一节交流异步电动机 (25)一、概述 (25)二、安装前的准备及安装 (26)三、调试 (27)四、运行及维护 (27)五、常见故障 (28)六、电机温升说明 (29)第二节直流电机 (29)一、概述 (29)二、电机的起运、安装及校正 (29)三、使用说明 (30)四、维护说明 (31)五、主要故障与排除措施 (32)第五章检修维护 (33)第一节低压电器常见故障及维修 (33)一、触头的故障及维修 (33)二、电磁机构的故障及维修 (34)三、继电器常见故障的检修 (35)第二节三相电动机故障判断及维修 (36)一、看 (36)二、听 (36)三、闻 (37)四、摸 (37)第三节高压检修安全操作程序 (37)第四节配电变压器损坏原因及分析 (38)一、雷击。

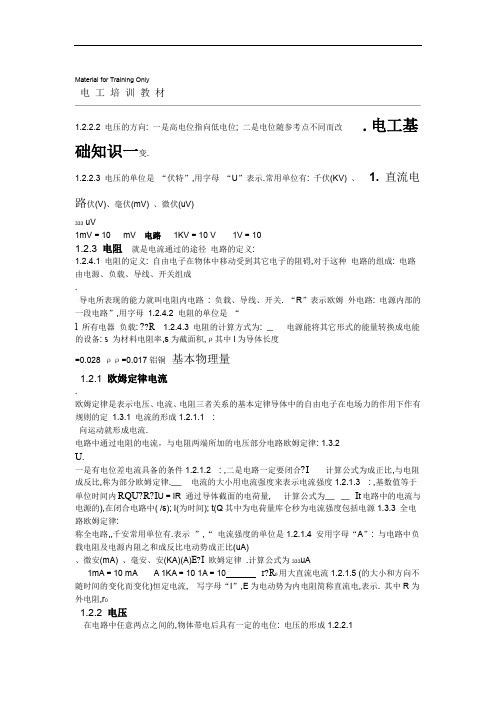

Material for Training Only电工培训教材1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改.电工基础知识一变.1.2.2.3 电压的单位是“伏特”,用字母“U”表示.常用单位有: 千伏(KV) 、 1. 直流电路伏(V)、毫伏(mV) 、微伏(uV)333 uV1mV = 10 mV 电路1KV = 10 V 1V = 101.2.3 电阻就是电流通过的途径电路的定义:1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种电路的组成: 电路由电源、负载、导线、开关组成.导电所表现的能力就叫电阻内电路: 负载、导线、开关. “R”表示欧姆外电路: 电源内部的一段电路”,用字母 1.2.4.2 电阻的单位是“l所有电器负载: ??R 1.2.4.3 电阻的计算方式为: 电源能将其它形式的能量转换成电能的设备: s为材料电阻率,s为截面积,ρ其中l为导体长度=0.028 ρρ=0.017铝铜基本物理量1.2.1 欧姆定律电流.欧姆定律是表示电压、电流、电阻三者关系的基本定律导体中的自由电子在电场力的作用下作有规则的定 1.3.1 电流的形成1.2.1.1 :向运动就形成电流.电路中通过电阻的电流，与电阻两端所加的电压部分电路欧姆定律: 1.3.2U.一是有电位差电流具备的条件1.2.1.2 : ,二是电路一定要闭合?I计算公式为成正比,与电阻成反比,称为部分欧姆定律.电流的大小用电流强度来表示电流强度1.2.1.3 : ,基数值等于单位时间内RQU?R?I U = IR 通过导体截面的电荷量, 计算公式为It电路中的电流与电源的),在闭合电路中( /s); I(为时间); t(Q其中为电荷量库仑秒为电流强度包括电源1.3.3 全电路欧姆定律:称全电路,,千安常用单位有.表示”,“电流强度的单位是1.2.1.4 安用字母“A”: 与电路中负载电阻及电源内阻之和成反比电动势成正比(uA)、微安(mA) 、毫安、安(KA)(A)E?I欧姆定律 .计算公式为333uA1mA = 10 mA A 1KA = 10 1A = 10r?R0用大直流电流1.2.1.5 (的大小和方向不随时间的变化而变化)恒定电流, 写字母“I”,E为电动势为内电阻简称直流电,表示. 其中R为外电阻,r01.2.2 电压在电路中任意两点之间的,物体带电后具有一定的电位: 电压的形成1.2.2.1,电位差称为该两点的电压.11of 1 PageMaterial for Training Only电工培训教材电路的连接(串连、并连、混连) 11111????...?.并联负载愈多,总电阻愈小,供应电 1.4.1 串联电路RRRRR32n1. 但电流只有一条通路的连接方法1.4.1.1 电阻串联将电阻首尾依次相连,流愈大,负荷愈重= II = I = I… .1.4.1.2 电路串联的特点为电流与总电流相等,即312+ U…总电压等于各电阻上电压之和,即U = U + U312IR11?即1.4.2.3 通过各支路的电流与各自电阻成反比, 总电阻等于负载电阻之和,即R = R + R…+ R312RI22RU11?, 各电阻上电压降之比等于其电阻比,即1.4.2.4电源的并联：把所有电源的正极连接起来作为电源的正极，把所RU22有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．RU11? , …1.4.2.5 并联电源的条件：一是电源的电势相等；二是每个电源的内电阻RU33相同．1.4.2.6并联电源的特点：能获得较大的电流，: 1.4.1.3电源串联将前一个电源的负极和后一个电源的正极依次连接即外电路的电流等于流过各电源的电流之和．.起来短路计算公式为: 可以获得较大的电压与电源. 特点+ E + EE = E+…+ E 定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称n312之为短路. r + r = rr + r+…+ 0n0010203E????EEE...E n231?I?I用公式表示为加大电阻(R) 变小,电流(I),短路分析:r?Rrr??rr...??0n0102003短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.保护措施: 安装自动开关;安装熔断器. 1.4.2 并联电路称为电,将电路中若干个电阻并列连接起来的接法电阻的并联1.4.2.1 :阻并联.各电阻两端的电压均相等并联电路的特点1.4.2.2 : = U = U 即,U= …312 I = I= U即,电路的总电流等于电路中各支路电流之总和; + + I2n1 I即,的倒数等于各支路电阻倒数之和R电路总电阻; + …+ I n311of 2 PageMaterial for Training Only材训教电工培;2. 交流电路三相交流电路单相交流电路三相交流电的定义：在磁场里有三个互成角度的线圈同时转动，电路里发出的电叫三相定义这样的发电机叫三相交流发电机，就产生三个交变电动势．: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按 .交流电．每一单相称为一相．一定规律作周期性的变化,又叫正磁交流电单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生三相交流电的特点转速相同，电动势相同；感应电动势.单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一线圈形状、匝数均相同，电动势的最大值（有效值）相等；计算公式为:为三相对称电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交、e、e.三个电动势之间互存相位差;e个交变电动势CBA = EmSinnt流电.e A0) e交流电与直流电的比较: 输送方便、使用安全，价格便宜。
电工基础培训教程作为一个电工，掌握电工基础知识是非常重要的。
本教程旨在帮助电工初学者建立对电工基础的全面理解，深入了解电工工作中的必备技能和安全操作。
本教程将分为三个主要部分：电气安全、电路基础和电工工具。
一、电气安全1.穿戴个人防护装备在进行任何电气工作之前，电工必须穿戴适当的个人防护装备，以保证自身安全。
个人防护装备包括安全帽、防护眼镜、隔离手套和防滑鞋等。
确保这些装备的正常使用，能够大大降低电工工作中的风险。
2.电路的控制和隔离在进行电工维修或安装工作时，必须对相应的电路进行控制和隔离，以确保自身和他人的安全。
在操作之前，首先需要切断电源，并用信号灯或标志警示其他人员。
3.正确使用仪器和设备在电气工作中，正确使用相关的仪器和设备是必不可少的。
电工必须接受相关培训，并根据操作手册正确使用仪器和设备。
任何损坏的仪器都不能使用，以免导致安全隐患。
二、电路基础1.电流和电压的概念电流和电压是电路中两个核心概念。
电流是电荷在单位时间内通过某一点的量度，用安培(A)表示；电压则表示电流的推动力量，用伏特(V)表示。
电流和电压的关系可以用欧姆定律来描述：电流等于电压与电阻之比。
2.电路元件和符号在电路中，常见的元件有电源、开关、电阻器、电容器和电感器等。
每个元件都有其对应的符号表示，在接触电路图时，需要了解各元件的符号含义以及连接方式。
3.串联电路和并联电路串联电路和并联电路是电路中常见的两种连接方式。
串联电路中，电流只有一条路径，而电压则在各元件之间分配；并联电路中，电流在各分支间分配，而电压相同。
了解并能正确分析串联电路和并联电路的特性对电工工作至关重要。
三、电工工具1.电工常用工具电工需要掌握并正确使用各类常用工具，包括螺丝刀、钳子、万用表、绝缘胶带等。
针对不同的工作任务，选择合适的工具非常重要，有效提高工作效率和安全性。
2.电压表和电流表的使用电压表和电流表是电工工作中常用的仪器。
电工需要学会正确连接电压表和电流表，并能正确读取测量结果。

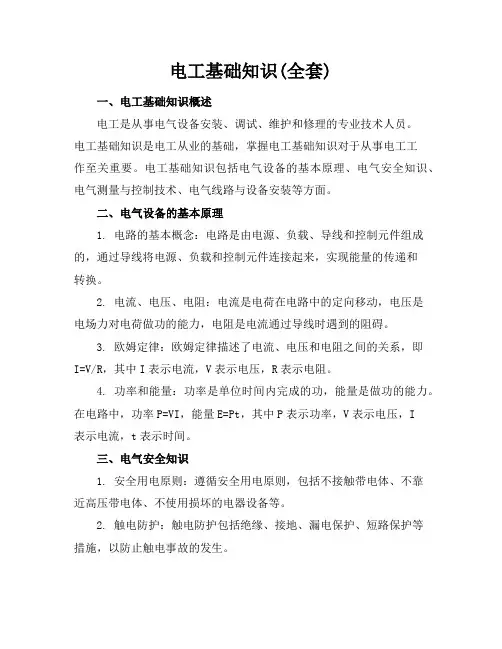

电工基础知识(全套)一、电工基础知识概述电工是从事电气设备安装、调试、维护和修理的专业技术人员。
电工基础知识是电工从业的基础，掌握电工基础知识对于从事电工工作至关重要。
电工基础知识包括电气设备的基本原理、电气安全知识、电气测量与控制技术、电气线路与设备安装等方面。
二、电气设备的基本原理1. 电路的基本概念：电路是由电源、负载、导线和控制元件组成的，通过导线将电源、负载和控制元件连接起来，实现能量的传递和转换。
2. 电流、电压、电阻：电流是电荷在电路中的定向移动，电压是电场力对电荷做功的能力，电阻是电流通过导线时遇到的阻碍。
3. 欧姆定律：欧姆定律描述了电流、电压和电阻之间的关系，即I=V/R，其中I表示电流，V表示电压，R表示电阻。
4. 功率和能量：功率是单位时间内完成的功，能量是做功的能力。
在电路中，功率P=VI，能量E=Pt，其中P表示功率，V表示电压，I表示电流，t表示时间。
三、电气安全知识1. 安全用电原则：遵循安全用电原则，包括不接触带电体、不靠近高压带电体、不使用损坏的电器设备等。
2. 触电防护：触电防护包括绝缘、接地、漏电保护、短路保护等措施，以防止触电事故的发生。
3. 用电安全操作规程：按照用电安全操作规程进行操作，包括断电、接地、使用绝缘工具等。
4. 电气火灾的预防和扑救：了解电气火灾的原因和特点，掌握电气火灾的预防和扑救方法。
四、电气测量与控制技术1. 电气测量仪表：掌握电压表、电流表、万用表等常用电气测量仪表的使用方法。
2. 电气测量方法：了解电压测量、电流测量、电阻测量等方法，掌握测量仪器的正确使用。
3. 电气控制技术：了解电气控制的基本原理，掌握常用的电气控制元件和控制电路的设计与调试。
五、电气线路与设备安装1. 电气线路设计：了解电气线路设计的基本原则和步骤，掌握电气线路的设计方法。
2. 电气设备安装：掌握电气设备的安装方法和注意事项，包括接线、固定、绝缘处理等。
3. 电气线路的维护与检修：了解电气线路的常见故障和检修方法，掌握电气线路的维护与检修技巧。
电工基础知识入门资料
一、介绍
电工基础知识是所有电气工程技术人员必须掌握的基础，在电气设备的安装、
维护和故障排除中起着至关重要的作用。
本文档旨在帮助初学者了解电工基础知识，包括电工的基本职责、必备技能和常见工作内容。
二、电工的基本职责
电工是负责安装、维护和修理电气系统和设备的专业技术人员。
他们的职责包
括但不限于： - 安装新的电气系统和设备； - 调试和维护现有的电气系统； - 检测
和修理电气故障； - 遵守电气安全标准和法规。
三、电工的必备技能
成为一名合格的电工需要具备一定的技能和知识，下面列出了电工必备的技能：- 熟悉电气原理和电路图； - 掌握电气设备的安装和连接方法； - 了解常见的电气
故障排除技巧； - 具备安全意识和操作规程。
四、电工的常见工作内容
电工在日常工作中会涉及到各种各样的工作内容，包括但不限于： - 安装电气
设备并连接电路； - 进行电气系统的检测和调试； - 维护电气设备，定期进行检查
和清洁； - 处理电气故障并进行修理。
五、结论
电工基础知识是电气工程技术人员必不可少的知识基础，通过本文档的学习，
读者可以初步了解电工的基本职责、必备技能和常见工作内容。
希望本文档能够帮助读者更好地理解电工这一领域，为将来的学习和工作打下扎实的基础。
以上是关于电工基础知识的入门资料，希望对您有所帮助。
电工培训资料电工培训资料（一）电工是一门技术领域，专门从事电气设备的安装、维护和修理工作。
在现代社会中，电气设备无处不在，电工的需求也越来越大。
因此，学习成为一名合格的电工是非常有必要的。
1. 电气基础知识作为一名电工，首先需要掌握一些基础的电气知识。
这包括了电流、电压、电阻等概念的理解，以及它们之间的关系。
同时，还需要了解电路图的读取和操作，能够正确连接电气设备，并解决简单的故障。
2. 安全常识和规范在电工工作中，安全是最重要的。
电击、火灾等意外事故可能会给人们的生命和财产造成严重危害。
因此，电工必须了解并遵守各种安全规范和标准，比如佩戴防护用具、正确使用工具、保持工作场所整洁等。
3. 电工工具和设备电工常用的工具有钳子、螺丝刀、绝缘手套等。
这些工具的正确使用对于电工工作的效率和安全性至关重要。
此外，电工还需要了解各种电气设备的工作原理和操作方法，掌握正确的维护和修理技巧。
4. 故障排除和维修电气设备在使用中难免会出现各种故障，这就需要电工具备一定的故障排除和维修技能。
电工需要能够判断故障的原因，并采取相应的修复措施。
例如，如果一台电灯无法工作，可能是灯泡损坏了，电工就需要及时更换。
5. 电气安装和布线电工还需要能够进行电气设备的安装和布线工作。
这就包括了电缆的敷设、插座的安装、开关的布置等。
在进行布线时，电工需要考虑电气设备的功率、电流负荷等因素，确保安全可靠。
综上所述，电工培训资料的内容非常广泛而且复杂。
本文只是简单介绍了一些基础知识和技能，希望能为想要学习电工的人提供一些参考。
如果你对电工培训感兴趣，可以进一步深入学习和掌握相关知识，从而成为一名合格的电工。
电工培训资料（二）在电工培训过程中，除了上述提到的基础知识和技能外，还有一些其他重要的内容值得关注。
6. 电工理论知识在学习电工技能之前，对于电工的理论知识的学习十分必要。
电工理论包括了电磁学、电工学、电路学等方面的知识，了解这些理论能够帮助电工更好地理解和应用电气设备。

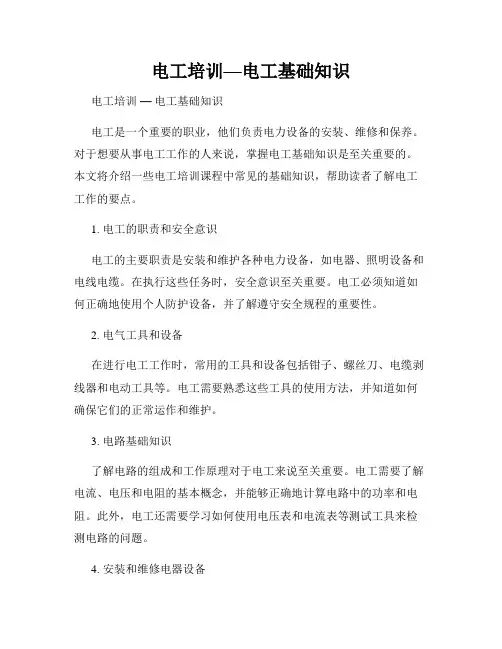

电工培训—电工基础知识电工培训—电工基础知识电工是一个重要的职业，他们负责电力设备的安装、维修和保养。
对于想要从事电工工作的人来说，掌握电工基础知识是至关重要的。
本文将介绍一些电工培训课程中常见的基础知识，帮助读者了解电工工作的要点。
1. 电工的职责和安全意识电工的主要职责是安装和维护各种电力设备，如电器、照明设备和电线电缆。
在执行这些任务时，安全意识至关重要。
电工必须知道如何正确地使用个人防护设备，并了解遵守安全规程的重要性。
2. 电气工具和设备在进行电工工作时，常用的工具和设备包括钳子、螺丝刀、电缆剥线器和电动工具等。
电工需要熟悉这些工具的使用方法，并知道如何确保它们的正常运作和维护。
3. 电路基础知识了解电路的组成和工作原理对于电工来说至关重要。
电工需要了解电流、电压和电阻的基本概念，并能够正确地计算电路中的功率和电阻。
此外，电工还需要学习如何使用电压表和电流表等测试工具来检测电路的问题。
4. 安装和维修电器设备电工通常负责安装和维修各种电器设备，如电灯、插座和开关等。
掌握正确的安装和维修方法是电工职业的核心要求之一。
电工应该熟悉不同类型设备的连接方式，并了解相关的安全标准。
5. 电线和电缆电线和电缆是电力传输的重要组成部分。
电工需要了解不同类型电线和电缆的特点，并能够正确地安装和连接它们。
此外，电工还需要了解电线和电缆的标准颜色编码，以便进行正确的配线工作。
6. 电气安全和故障排除电工在工作中经常面临各种电气安全问题和故障。
因此，电工需要熟悉常见的电气安全隐患，并了解如何进行故障排除。
电工还需要知道如何使用保险丝和断路器等设备来确保电路的安全运行。
7. 法律和规章制度电工工作受到法律和规章制度的约束。
电工需要了解与电力工作相关的法律和规定，并时刻保持合规。
这包括了解电工资质和执照要求，并且了解相关的安全标准和操作规程。
总结：电工基础知识包括了电工的职责和安全意识、电气工具和设备、电路基础知识、安装和维修电器设备、电线和电缆、电气安全和故障排除等内容。
-_ 电工基础知识
1.电是什么? 答:有负荷存在和电荷变化的现象。电是一种和重要的能源。 2.什么叫电场? 答:带电体形成的场,能传递带电体之间的相互作用。 3.什么叫电荷? 答:物体或构成物体的质点所带的正电或负电。 4.什么叫电位? 答:单位正电荷在某点具有的能量,叫做该点的电位。 5.:什么叫电压?它的基本单位和常用单位是什么? 答:电路中两点之间的电位差称为电压。它的基本单位是伏特。简称伏,符号v,常用单位千伏(kv),毫伏(mv) 。 6.什么叫电流? 答:电荷在电场力作用下的定向运动叫作电流。 7.什么叫电阻? 它的基本单位和常用单位是什么? 答:电流在导体中流动时,要受到一定的阻力,,这种阻力称之为导体的电阻。 它的基本单位是欧姆,简称欧,符号表示为Ώ,常用的单位还有千欧( kΏ ),兆欧(mΏ ) 8.什么是导体?绝缘体和半导体? 答:很容易传导电流的物体称为导体。在常态下几乎不能传导电流的物体称之为绝缘体。导电能力介于导体和绝缘体之间的物体称之为半导体。 9.什么叫电容? 它的基本单位和常用单位是什么? 答:电容器在一定电压下储存电荷能力的大小叫做电容。它的基本单位是法拉,符号为F,常用符号还有微法(MF),微微法拉(PF),1F=106MF=1012MMf(PF) 。 10.什么叫电容器? 答: 储存电荷和电能(电位能)的容器的电路元件。 11.什么是电感? 它的基本单位和常用单位是什么? 答:在通过一定数量变化电流的情况下,线圈产生自感电势的能力,称为线圈的电感量。简称为电感。 它的常用单位为毫利,符号表示为H,常用单位还有毫亨(MH) 。1H=103MH 12.电感有什么作用? 答:电感在直流电路中不起什么作用,对突变负载和交流电路起抗拒电流变化的作用。 13.什么是容抗?什么是感抗?什么是电抗?什么是阻抗?他们的基本单位是什么? 答:电容在电路中对交流电所起的阻碍作用称为容抗。 电感在电路中对交流电所起的阻碍作用称为感抗。 电容和电感在电路中对交流电引起的阻碍作用总称为电抗。 电阻, 电容和电感在电路中对交流电引起的阻碍作用阻抗。 他们的基本单位都是欧姆( Ώ ) 。 14.什么叫电路? 答:电流在电器装置中的通路。电路通常由电源,开关,负载和直接导线四部分组成。 15.什么叫直流电路和交流电路? -_ 答:含有直流电源的电路称为直流电路。
含有交流电源的电路称为交流电路。 16.什么叫电路备? 答:表示由各种元件,器件,装置组成的电流通路的备。或者说用国家规定的文字和 17.什么是发电厂？ 答：是将自然界蕴藏的各种一次能源转换为电能（二次能源）的工厂。 18. 电厂的类型有哪些？ 答：火力发电厂；水力发电厂；热能发电厂；核能发电厂；风力发电厂；太阳能发电厂等。 19.电力系统的组成是什么？ 答：由发电机、变压器、电力线路和用电设备组成。 20.什么是电力网？ 答：是将各电压等级的输电线路和各种类型的变电所连接而成的网络。 21.变、配电所的类型有哪些？ 答：有室外变电所、室内变电所、地下变电所、移动式变电所、箱式变电所、室外简易型变电所。 22.配电所的任务是什么？ 答：是接受电能和分配电能。 23.变电所的任务是什么？ 答：是接受电能、变换电压和分配电能。 24.电力线路的作用是什么？ 答：输送和分配电能。 25.架空线路的构成有哪些？ 答：主要包括杆塔、绝缘子、导线、横担、金具、接地装置及基础等。 26.杆塔的类型有哪些？ 答：通常有水泥杆、金属杆（铁塔、钢管杆、型钢杆等）。 27.绝缘子的的类型有哪些？ 答：有针式、蝶式、悬式和瓷横担式等。 28.导线有哪三大类？ 答：单股导线、多股绞线、复合材料多股绞线。 29.导线的材料和结构，表示方法怎样？ 答：为L—铝导线；T—铜导线；G—钢导线；LG—钢芯铝导线；J—多股绞线；TMY—铜母线；LMY—铝母线。 30.架空线路常用电气设备有哪些？ 答：A. 跌落式熔断器；B. 隔离开关；C. 高压柱上开关（负荷开关）；D. 避雷器；E. 柱上电力 容器等。 31. 什么是高压线？ 答：担负着输送和分配电能的架空线路或电缆线路，电压为3~35KV及以上的电力线路。 32.什么是低压线？ 答：担负着分配电能架空线路或电缆线路作用的，电压为1KV以下的电力线路。典型为-_ 220V/380V的电力线路。
33.供电局的作用是什么？ 答：对电力电网实行电能管理、分配、维护及技术支持。 34.什么是配电房？ 答：是高、低压成套装置集中控制，接受和分配电能的场所。 35.高压电器在电力系统的作用是什么？ 答：在电能生产、传输和分配过程中，起着控制、保护和测量的作用。 36.什么是高压成套装置？ 答：是以开关为主的成套电器，它用于配电系统，作接受与分配电能之用。对线路进行控制、测量、保护及调整。 37. 什么是低压电器？ 答：是用于额定电压交流1000V或直流1500V及以下，在由供电系统和用电设备等组成的电路中起保护、控制、调节、转换和通断作用的电器。 38. 什么是低压成套装置？ 答：是以低压开关电器和控制电器组成的成套设备。 39. 低压成套装置包括哪两种类型？ 答：电控设备；配电设备（或配电装置）两种类型。 40.什么是电控设备？其用途是什么？ 答：是指各种生产机械的电力传动控制设备，其直接控制对象多为电动机。主要用于冶金、矿山、机车、船舶、各种生产机械和起重运输机械等。 41. 什么是配电设备？ 答：是指各种在发电厂、变电站和厂矿企业的低压配电系统中作动力、配电和照明的成套设备。 42.变配电停电作业时的工作步骤是什么？ 答：断开电源、验电、装设临时接地线、悬挂标示牌和装设遮栏。 43.高压一次设备主要包括哪些？ 答：主要有高压熔断器；高压隔离开关；高压负荷开关；高压断路器。 44.高压熔断器的主要功能是什么？ 答：当通过的电流超过规定值时使其熔体熔化而断开电路的保护电器。其功能主要是对电路及电路中的设备进行短路保护。 45.高压隔离开关的主要功能是什么？ 答：主要是隔离高压电源，以保证其他电气设备（包括线路）的安全检修。因为没有专门的灭弧结构，所以不能切断负荷电流和短路电流。 46.高压负荷开关的主要功能是什么？ 答：具有简单的灭弧装置，因而能通断一定的负荷和过负荷电流的功能，但不能断开短路电流，同时也具有隔离高压电源、保证安全的功能。 47. 高压断路器的主要功能是什么？ 答：主要功能是，不仅能通断正常负荷电流，而且能接通和承受一定时间的短路电流，并能在保护装置作用下自动跳闸，切除短路故障。 48.低压一次设备主要包括哪些？ 答：主要有低压熔断器；低压刀开关；低压刀熔开关和负荷开关；低压断路器。 -_ 49.低压熔断器的主要功能是什么？
答：主要是实现低压配电系统短路保护，有的也能实现其过负荷保护。 50.低压刀开关的主要功能是什么？ 答：无负荷操作，作隔离开关使用。 51.低压刀熔开关和负荷开关的主要功能是什么？ 答：低压刀熔开关具有刀开关和熔断器的双重功能。负荷开关的主要功能能有效地通断负荷电流，能进行短路保护。 52.低压断路器的主要功能是什么？ 答：既能带负荷通断电路，又能在短路、过负荷和失压自动跳闸。 53.什么是直流电机？ 答：输出或输入为直流电能的旋转电机，称为直流电机。 54.直流电机用于哪些场所？ 答：用于大型轧钢设备、大型精密机床、矿井卷扬机、电车等场所。 55.直流电机的基本结构是什么？ 答：主要是定子和转子两部分组成。 56.直流电机的励磁方式有哪两种？ 答：有他励式、自励式两种。 57.什么是异步电动机？ 答：又称感应电动机，是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩，从而实现机电能量转换的一种交流电机。 58.异步电动机按照转子结构分为哪两种形式？ 答：有鼠笼式、绕线式异步电动机。 59.异步电动机基本结构是什么？ 答：是由两个基本部分组成，静止部分称为定子，转动部分称为转子。在定子和转子之间具有一定的气隙。 60.异步电动机的接法有哪两种？ 答：有星型（Y）接法和三角形（△）接法两种。 61.中小容量异步电动机一般都有哪些保护？ 答：A. 短路保护：一般用熔断器做短路保护装置；B. 失压保护：磁力起动器的电磁线圈在起动电动机控制回路中起失压保护作用。自动空气开关，自耦降压补偿器一般都装有失压脱扣装置， C. 过载保护：一般用热继电器做电动机的过载保护装置。 62. 一台三相异步电动机，其铭牌上标明额定电压为 220/380 Ｖ，应是怎样接法？ 答：、当电源线电压为220V时采用三角形（△）接法 当电源线电压为380时采用星型（Y）接法。 63. 什么是电动机的软起动？ 答：使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。 64.软起动有哪几种起动方式？ 答：（1）斜坡升压软起动。（2）斜坡恒流软起动。（3）阶跃起动。（4）脉冲冲击起动。
