八年级物理上凸透镜成像规律

凸透镜成像规律一、知识要点1、透镜成像规律：透镜种类物的位置(物距u)像的位置（相距v)像的性质应用凸透镜u→∞v f→与物异侧焦点附近，实像望远镜的物镜2u f>2f v f>>与物异侧倒立、缩小、实像照相机2u f=2v f=与物异侧倒立、等大、实像精确测焦距2f u f<<2v f>与物异侧倒立、放大、实像幻灯机u f=不能成像得到平行光u f<与物同侧正立、放大、虚像放大镜2、凸透镜成像的规律口诀：（1）一倍焦距分虚实，二倍焦距分大小；（2）物近像远像变大（实像）,物近像近像变小(虚像);3、凸透镜成像实验：（1）器材：光具座、凸透镜、光屏、蜡烛、火柴；（2）调节：烛焰中心、凸透镜中心、光屏中心在同一高度（目的：使像完整地成在光屏中央）；（3）移动光屏，在光屏上都找不到像的可能原因:①蜡烛、凸透镜、光屏三者中心不在同一高度②蜡烛放在了一倍焦距内③光具座不够长（4）凸透镜破了一块(或遮住一部分)的后果；不影响像的完整性，像会变暗；（5）使光屏上的像变大或变小的方法:物近像远像变大.4、照相机、投影仪、放大镜的成像特点:（1）照相机：利用凸透镜成缩小的实像的原理工作,被照景物离照相机的距离应大于照相机镜头的二倍焦距；像成在胶片上，胶片离镜头的距离应在一倍焦距和二倍焦距之间.要想使胶片上的人像大些，人离照相机的距离要近些,同时胶片离镜头的距离要调大些。

（2)投影仪:利用凸透镜成放大的实像的原理工作。

投影片（或幻灯片)上的图像是物，投影片（或幻灯片）离镜头的距离应在一倍焦距和二倍焦距之间；像成在屏幕上，屏幕离投影仪(或幻灯机）的距离应大于二倍焦距。

（3）放大镜：利用凸透镜成正立、放大的虚像的原理工作。

被观察的物体离放大镜的距离必须小于焦距，才能看到物体正立、放大的虚像.（4）望远镜、显微镜也利用了凸透镜成像的原理.5、眼睛人的眼睛是一个高精度的光学器官,相当于一个可以自动调焦的照相机，其中角膜和晶状体相当于凸透镜,视网膜相当于光屏。

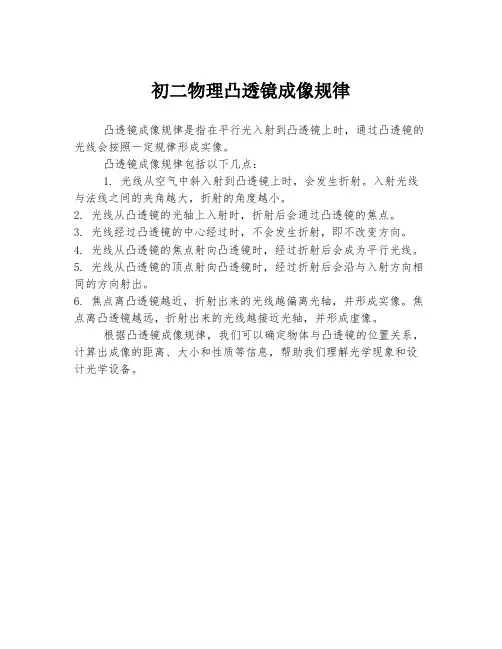

初二物理凸透镜成像规律
凸透镜成像规律是指在平行光入射到凸透镜上时，通过凸透镜的光线会按照一定规律形成实像。

凸透镜成像规律包括以下几点：
1. 光线从空气中斜入射到凸透镜上时，会发生折射。

入射光线与法线之间的夹角越大，折射的角度越小。

2. 光线从凸透镜的光轴上入射时，折射后会通过凸透镜的焦点。

3. 光线经过凸透镜的中心经过时，不会发生折射，即不改变方向。

4. 光线从凸透镜的焦点射向凸透镜时，经过折射后会成为平行光线。

5. 光线从凸透镜的顶点射向凸透镜时，经过折射后会沿与入射方向相同的方向射出。

6. 焦点离凸透镜越近，折射出来的光线越偏离光轴，并形成实像。

焦点离凸透镜越远，折射出来的光线越接近光轴，并形成虚像。

根据凸透镜成像规律，我们可以确定物体与凸透镜的位置关系，计算出成像的距离、大小和性质等信息，帮助我们理解光学现象和设计光学设备。

八上物理凸透镜成像规律
物理凸透镜成像规律：1、一倍焦距分虚实，二倍焦距分大小。

2、实像和物异侧倒，虚像和物同侧正。

3、凸透镜成实像时，物近像远像变大；凸透镜成虚像时，物近像近像变小。

讲述实像和虚像的区别时，往往会提到这样一种方法：“实像都是倒立的，而虚像都是正立的。

透镜成像时，物体上每一点发出的照到透镜上的所有光线都成像在同一个位置，挡住一部分，并不影响射向透镜的其它光线的成像，所以仍然可以看到完整的像，但是由于射到像上的光线减少，所以屏上像的亮度会变暗。

透过凸透镜看二倍焦距之外的钟表，秒针的像仍然是顺时针方向转动，因为此时成倒立的实像，倒着看仍是正常的方向，所以仍然是顺时针方向转动。

人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一凸透镜成像的规律★★ 3 314二凸透镜成像的实验★★ 4 4一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（1）光路图：如右图；（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。

【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。

第五章透镜及其应用（原卷版）课时5.3 凸透镜成像的规律2022年课程标准物理素养2.3.5 了解凸透镜对光的会聚作用和凹透镜对光的发散作用。

探究并了解凸透镜成像的规律。

了解凸透镜成像规律的应用。

物理观念：凸透镜成像规律，凸透镜成像规律的应用。

科学思维：通过实验探究，知道凸透镜成像的规律。

科学探究：探究凸透镜成像的规律。

科学态度与责任：经历探究过程，提升对证据的分析和论证能力。

通过探究活动，体会实验探究活动对认识事物过程中的重要意义。

知识点一、凸透镜成像规律问题通过前面的学习，我们已经看到了形形色色的凸透镜成像情况。

凸透镜成像究竟有什么规律呢?1.探究凸透镜成像的规律（1）相关概念①物距u：物体到透镜光心的距离。

如图所示，物距为30cm；②像距v：像到透镜光心的距离。

如图所示，像距为60cm；③焦距f：焦点到凸透镜光心的距离。

（2）实验-探究凸透镜成像的规律提出问题照相机和投影仪都成倒立的实像，所不同的是:物体通常离照相机的镜头比较远，成缩小的实像;物体离投影仪的镜头比较近，成放小的实像。

物体离放小镜比较近，成放小、正立的虚像。

可见，像的虚实、小小、正倒与物体离凸透镜的距离(物距)有关系。

像的虚实、小小、正倒与物距有怎样的关系呢?实验思路为探究凸透镜成像的规律，我们可以把物体放在距凸透镜较远的地方，然后逐渐移近(图5.3-1)，把每次观察到的物距以及像的虚实、小小、正倒等情况都记录在表格中，比较实验数据，看看像的虚实、小小、正倒与物距有什么关系，寻找其中的规律。

实验器材光具座、发光二极管、凸透镜、光屏等实验过程与收集证据用发光二极管作为发光物体，一块白色的硬纸板作为光屏，调节发光物体、透镜和光屏，使它们的中心高度相同，研究发光物体的成像情况(图5.3-2)。

把发光物体放在较远处，移动光屏，使光屏上呈现清晰的实像。

观察实像的小小和正倒，测出物距和像距(像到凸透镜的距离)。

把发光物体向凸透镜移近几厘米，放好后重复以上操作。

凸透镜成像的规律知识集结知识元凸透镜成像规律知识讲解1．物距u>2f时，像距f<v<2f，成倒立缩小实像，如图所示：2．物距u=2f时，像距v=2f，成倒立缩小实像，如图所示：3．成倒立放大实像时，物距f<u<2f，像距v>2f如图所示：4．物距u=f时，折射光线平行，不成像。

5．物距u<f时，成正立放大虚像，如图所示：凸透镜成像的特点和应用物距像距物像位置像的性质分界应用举例u>2f2f>v>f物像异侧缩小、倒立、实像照相机、眼睛u=2f v=2f物像异侧等大、倒立、实像大小分界实验室测焦距2f>u>f v>2f物像异侧放大、倒立、实像幻灯机、投影仪u=f*v=±∞不成像实虚分界构照平行光线u<f*v<0物像同侧放大、正立、虚像放大镜一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。

1．“一焦分虚实”——物体在一倍焦距以内成虚像，一倍焦距以外成实像。

2．“二焦分大小”——物距小于二倍焦距，成放大的像，（焦点除外）；物距大于二倍焦距成缩小的。

3．“成实像时，物近像远像变大”——成实像时，物体靠近透镜，像远离透镜，像逐渐变大。

4．“成虚像时，物近像近，像变小”——成虚像时，物体靠近透镜，像也靠近透镜，像逐渐变小。

u、v、f三者的大小关系大小上看，成实像时：要么f<v<2f<u，要么f<u<2f<v，要么要么f<v=2f=u。

凸透镜成像动态变化根据之前学的口诀来判断：一焦分虚实，二焦分大小；成实像时，物近像远像变大；*成虚像时，物近像近像变小。

对于普通光学照相机，拍摄的范围越小，则实像越大（比如同一个人的全身照和半身照相比，半身照所成的像比全身照）。

成实像时，由于比例关系，，物和像，谁离透镜远，谁就大，移动时，谁就运动得快。

也就是说“大——远——快”是一体的。

初二物理——凸透镜的成像规律一、概念1、物距：物体到凸透镜光心的距离，用字母u表示2、像距：物体通过凸透镜所成的像到光心的距离，即成最清晰的像时光屏到光心的距离，用字母v表示3、焦距：焦点到透镜光心的距离，用字母f表示。

二、“探究凸透镜成像的规律”实验中应该注意的问题1、调节烛焰中心、透镜光心、光屏中心在同一高度上。

2、观察像时应以最清晰，最明亮时为准三、凸透镜成像的规律三、凸透镜成像的规律注意：实像异侧倒立，虚像同侧正立成像规律1、焦点：成实像与成虚像的分界点物体在焦点内（u＜f）时成虚像，物体在焦点外（u＞f）成实像；物体在焦点上时（u=f）不成像2、二倍焦距点：成放大实像与缩小实像的分界点物体在二倍焦距以内（f＜u＜2f)成放大实像；物体在二倍焦距上（u=f）成等大实像；物体在二倍焦距外（u＞2f）成缩小实像。

3、实像都是倒立的，且物体和像在凸透镜异侧。

虚像都是正立的，且物体和像在凸透镜同侧。

4、成实像时：物近、像远、像变大物远、像近、像变小成虚像时：物近、像近、像变小物远、像远、像变大注意：远近都是指距凸透镜的距离，无论成实像还是虚像，都是物体越靠近焦点，像离焦点越远，但所成的像越大。

判断像是放大还是缩小，除了用物距和焦距比较外，还可以用像距和物距比较。

如果像距大于物距，即v＞u，所成的像是放大的，如果v＜u，那么所成的像是缩小的。

易考点1、在凸透镜成像规律中有两个一致性：像随物体移动方向的一致性；像的大小随像距大小变化的一致性2、透镜一部分被遮挡，仍能生成完整的像，只不过像变暗，透镜破裂去掉一半后也能成完整的像，相当于遮挡了一部分，像大小，位置不变，只是变暗些。

第3节凸透镜成像的规律课前预习1.物距：物体到凸透镜光心的距离，用字母u表示。

2.像距：像到凸透镜光心的距离，用字母v表示。

3.凸透镜的成像规律（1）当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

（2）当物距等于2倍焦距时，则像距也等于2倍焦距，成倒立、等大的实像。

（3）当物距小于2倍焦距且大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

（4）当物距等于1倍焦距时，则不成像，成平行光射出。

（5）当物距小于1倍焦距时，则成正立、放大的虚像。

课堂练习知识点1 探究凸透镜成像的规律实验1.某实验小组用一凸透镜做“探究凸透镜成像规律”的实验，进行了以下实验步骤：（1）将凸透镜正对太阳，在另一侧移动光屏，距凸透镜10cm处，光屏接收到一个最小、最亮的光斑，由此可知，该凸透镜的焦距为10 cm。

（2）如图所示，将光具座上点燃的蜡烛的烛焰、凸透镜、光屏三者的中心调节在同一高度，移动光屏始终找不到烛焰所成的像；这是因为凸透镜与蜡烛的距离小于（选填“大于”“小于”或“等于”）10cm所致，应将蜡烛向左（选填“左”或“右”）移动一段距离后，才能在光屏上得到烛焰清晰的像。

（3）把蜡烛移动到B处，移动光屏可得到放大（选填“放大”或“缩小”）的像。

再将蜡烛移动到A处，并移动光屏可得到缩小（选填“放大”或“缩小”）的像，此时光屏与凸透镜的距离大于（选填“大于”或“小于”）10cm。

知识点2 凸透镜成像规律的理解2.已知凸透镜的焦距为10cm，物体离凸透镜的距离为15cm，那么所成的像是（ B ）A. 倒立、缩小的实像B. 倒立、放大的实像C. 正立、缩小的虚像D. 正立、放大的虚像3. 蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。

小红画了图中的光路。

下列说法正确的是（ C ）A. 小红画的光路是正确的B. 凸透镜成的是虚像C. 凸透镜的焦距小于10cmD. 凸透镜的焦距大于20cm4.（2019·南充）小明在探究“凸透镜成像规律”的实验中他把蜡烛放在距凸透镜30cm时，在光屏上形成清晰倒立、缩小的像，此时的成像特点可应用于照相机（选填“照相机”“投影仪”或“放大镜”）。

凸透镜成像的规律知识点一：凸透镜成像的规律及其应用【例题1】小明在探究“凸透镜成像规律"的实验中他把蜡烛放在距透镜30cm时，在光屏上形成清晰缩小的像，此时的成像特点可应用于(填“照相机”、“投影仪”或“放大镜”）。

现将蜡烛向透镜方向移动10cm,要使光屏上再次形成清晰倒立的像，应将光屏透镜（填“远离”或“靠近"）。

【答案】照相机;远离。

【解析】（1）凸透镜成像的三种情况和应用之一：u＞2f,成倒立、缩小的实像,应用于照相机和摄像机.（2)凸透镜成实像时，物近像远像变大。

把蜡烛放在距透镜30cm时，物距为30cm，在光屏上形成清晰缩小的像,则u＞2f，此时的成像特点可应用于照相机。

现将蜡烛向透镜方向移动10cm,物距减小，像距增大、像变大,则要使光屏上再次形成清晰倒立的像，应将光屏远离透镜方向移动。

知识点二:对凸透镜成像的规律实验的说明1.器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）等。

2.口诀：一倍焦距分虚实、二倍焦距分大小；虚像正物像同侧，实像倒物像异侧;物远实像小,焦点内放大。

3.注意事项：蜡烛的焰心、透镜的光心、光屏的中心在同一高度上;又叫“三心等高" 。

注意:实像是由实际光线会聚而成,在光屏上可呈现，可用眼睛直接看，所有光线必过像点；虚像不能在光屏上呈现,但能用眼睛看，由光线的反向延长线会聚而成；【例题2】如图所示,小明和实验小组同学利用透镜、光屏、蜡烛等实验器材探究凸透镜成像的规律.实验数据记录如下：物距u/cm 像距v/cm像的性质缩放正倒虚实3514缩小倒立实像2517缩小倒立实像2020等大倒立实像1625放大倒立实像5﹣放大正立虚像根据以上实验回答下列问题：(1)在实验过程中，要使透镜中心、烛焰和光屏中心大致在；（2)由实验数据可判断，该透镜的焦距约为cm；(3)分析实验数据可知,凸透镜成实像时，随着物距的减小，像逐渐（选填“变大"或“变小”或“不变"），像距逐渐增大;（4)如果用该实验中的透镜来矫正视力，可以制成（选填“近视”或“远视”）眼镜.【答案】（1）同一高度；（2)10；（3)变大；（4)远视。

八年级物理凸透镜的成像规律
当物体位于凸透镜的不同位置时，成像的性质也会有所不同。

具体来说，有以下规律：
1. 当物体位于凸透镜的焦点以内时，成像是放大的、倒立的实像。

2. 当物体位于凸透镜的焦点上时，不成像。

3. 当物体位于凸透镜的焦点以外、两倍焦距以内时，成像是放大的、倒立的实像。

4. 当物体位于凸透镜的两倍焦距上时，成像是等大的、倒立的实像。

5. 当物体位于凸透镜的两倍焦距以外时，成像是缩小的、倒立的实像。

这些规律可以通过实验来验证，例如将蜡烛放在凸透镜前，观察蜡烛的成像情况。

通过改变蜡烛和凸透镜的距离，可以观察到不同的成像性质。

需要注意的是，这些规律只适用于薄透镜，即透镜的厚度可以忽略不计的情况。

对于厚透镜，成像规律会有所不同。

此外，成像的性质还会受到透镜的曲率、材料等因素的影响。
