自锚式球墨铸铁管

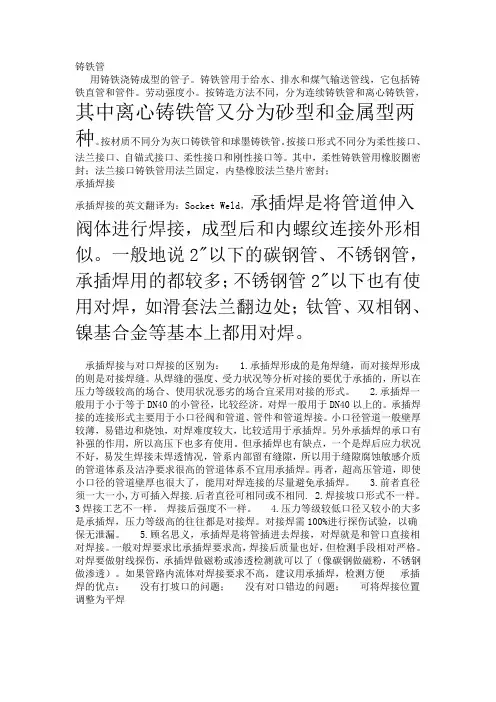

铸铁管用铸铁浇铸成型的管子。

铸铁管用于给水、排水和煤气输送管线，它包括铸铁直管和管件。

劳动强度小。

按铸造方法不同，分为连续铸铁管和离心铸铁管，其中离心铸铁管又分为砂型和金属型两种。

按材质不同分为灰口铸铁管和球墨铸铁管。

按接口形式不同分为柔性接口、法兰接口、自锚式接口、柔性接口和刚性接口等。

其中，柔性铸铁管用橡胶圈密封；法兰接口铸铁管用法兰固定，内垫橡胶法兰垫片密封；承插焊接承插焊接的英文翻译为：Socket Weld，承插焊是将管道伸入阀体进行焊接，成型后和内螺纹连接外形相似。

一般地说2"以下的碳钢管、不锈钢管，承插焊用的都较多；不锈钢管2"以下也有使用对焊，如滑套法兰翻边处；钛管、双相钢、镍基合金等基本上都用对焊。

承插焊接与对口焊接的区别为： 1.承插焊形成的是角焊缝，而对接焊形成的则是对接焊缝。

从焊缝的强度、受力状况等分析对接的要优于承插的，所以在压力等级较高的场合、使用状况恶劣的场合宜采用对接的形式。

2.承插焊一般用于小于等于DN40的小管径，比较经济。

对焊一般用于DN40以上的。

承插焊接的连接形式主要用于小口径阀和管道、管件和管道焊接。

小口径管道一般壁厚较薄，易错边和烧蚀，对焊难度较大，比较适用于承插焊。

另外承插焊的承口有补强的作用，所以高压下也多有使用。

但承插焊也有缺点，一个是焊后应力状况不好，易发生焊接未焊透情况，管系内部留有缝隙，所以用于缝隙腐蚀敏感介质的管道体系及洁净要求很高的管道体系不宜用承插焊。

再者，超高压管道，即使小口径的管道壁厚也很大了，能用对焊连接的尽量避免承插焊。

3.前者直径须一大一小,方可插入焊接.后者直径可相同或不相同. 2.焊接坡口形式不一样。

3焊接工艺不一样。

焊接后强度不一样。

4.压力等级较低口径又较小的大多是承插焊，压力等级高的往往都是对接焊。

对接焊需100%进行探伤试验，以确保无泄漏。

5.顾名思义，承插焊是将管插进去焊接，对焊就是和管口直接相对焊接。

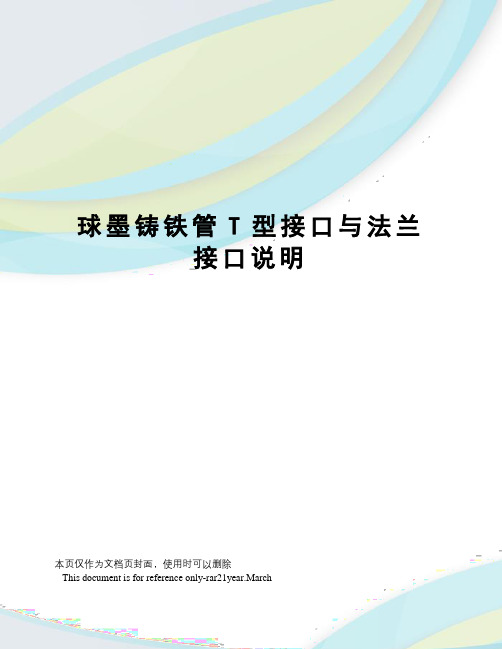

球墨铸铁管T型接口与法兰接口说明本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March球墨铸铁管T型接口与法兰接口说明一、市场表现1.T型接口球墨铸铁管T型接口是球墨铸铁管最常用的型式，使用历史超过60年，在全世界范围内广泛使用。

在大量的国内外工程中，T型接口被证明为密封效果最佳。

虽然全世界各个厂家正在积极开发新的接口型式，但T型接口依然是客户最乐意接受的接口。

在我国国家标准GB/T13295 2008版以及前期版本均列入T型接口，之后的2013版，为了促进接口的发展，未列入具体接口形式，采用型式试验代替。

2.法兰接口球墨铸铁管也会用到法兰接口，但不是最主要的接口型式，一般应用在于阀门连接、不同管材的连接等，或不宜使用滑入式柔性接口的特殊地段。

在大多数的球墨铸铁管管线上法兰接口使用比例不超过1%，所以生产厂家几乎不生产法兰接口的管道，仅生产法兰接口的管件，以满足客户的少量使用。

二、密封效果1. T型接口球墨铸铁管一般采用的T型接口，属于柔性滑入式接口，并允许一定的轴向伸缩和径向角度偏转，与管身强度相结合形成鞭子状结构形式，显示出优良的随负荷变化的灵活性。

此外，独特的T型密封设计，会因随着水压的升高而密封效果更佳。

试验结果显示，将水压升高到管道爆裂，而接口的密封依然保持完好，证明接口承压能力比管身还要高。

下图为球墨铸铁管通常采用的T型接口：T型接口能在较大的角度偏转时保持密封，还在于经典的接口设计：1）装胶圈的承口壁厚比管体还要厚，强度很高，可以保证在管道存放、运输、安装和埋地时不会变形，为密封打好基础。

2）与PCCP管、玻璃钢管插口放置胶圈不同，球墨铸铁管的胶圈位置在承口，胶圈卡槽式设计，尺寸铸造精确。

胶圈由软硬胶之分，一方面可以在安装推力较大时硬胶可以很好地将胶圈固定在承口槽内，另一方面保证软胶在压缩时得到理想的压缩比。

球墨铸铁管安装手册 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】前 言本手册给出球墨铸铁管道施工安装时的通用要求及注意事项，主要参考了《GB50268-2008：给水排水管道工程施工及验收规范》，并结合了新兴铸管股份有限公司技术人员在球墨铸铁管道施工中积累的丰富经验，提供给南水北调工程各相关技术人员以作参考。

——如您在施工中遇到球铁管安装有关问题，请及时联系新兴铸管股份有限公司现场售后服务工程师；——）我们将竭诚为南水北调工程做好保驾护航。

南水北调工程，功在当代，利在千秋，向工程建设者致以崇高敬意！新兴铸管股份有限公司目 录第一章、球铁管吊运及存储 .................................................................................................................. 3 （一）球铁管的搬运 ........................................................................................................................................ 3 （二）球铁管的堆放或存储 ............................................................................................................................ 4 第二章、管沟开挖及地基处理 .............................................................................................................. 6 （一）总则 ........................................................................................................................................................ 6 （二）管沟开挖 ................................................................................................................................................ 6 （三）地基处理 ................................................................................................................................................ 7 第三章、球铁管安装 ............................................................................................................................. 8 （一）球铁管校圆方法 (8)南水北调工程球墨铸铁管安装手册新兴铸管股份有限公司 2013年9月印（二）断管操作 (9)（三）安装前准备工作 (10)（四）T型接口球铁管安装 (11)（五）TF自锚接口球铁管安装 (15)（六）偏向安装 (17)（七）弯管安装 (18)（八）柔性接口球铁管道混凝土支墩设置方法及注意事项 (19)第四章、管沟回填 (20)第五章、管道功能性试验 (22)第六章、胶圈存储 (23)（一）胶圈的摆放 (24)（二）胶圈的存储 (24)第七章、球铁管水泥内衬修补 (25)第一章球铁管吊运及存储（一）球铁管的吊运1、注意事项球铁管应采用专用工具起吊，装卸时应轻装轻放，在倒运、运输时应垫稳、垫牢，不得相互撞击，以免对管子及外防护涂层造成损坏。

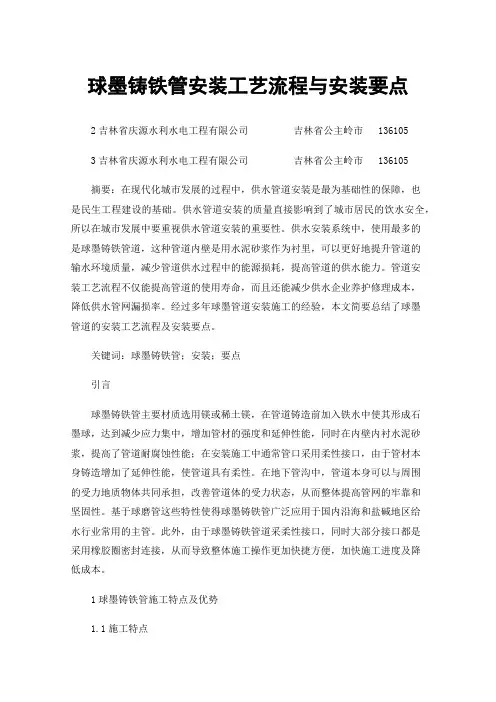

球墨铸铁管安装工艺流程与安装要点2吉林省庆源水利水电工程有限公司吉林省公主岭市 1361053吉林省庆源水利水电工程有限公司吉林省公主岭市 136105摘要：在现代化城市发展的过程中，供水管道安装是最为基础性的保障，也是民生工程建设的基础。

供水管道安装的质量直接影响到了城市居民的饮水安全，所以在城市发展中要重视供水管道安装的重要性。

供水安装系统中，使用最多的是球墨铸铁管道，这种管道内壁是用水泥砂浆作为衬里，可以更好地提升管道的输水环境质量，减少管道供水过程中的能源损耗，提高管道的供水能力。

管道安装工艺流程不仅能提高管道的使用寿命，而且还能减少供水企业养护修理成本，降低供水管网漏损率。

经过多年球墨管道安装施工的经验，本文简要总结了球墨管道的安装工艺流程及安装要点。

关键词：球墨铸铁管；安装；要点引言球墨铸铁管主要材质选用镁或稀土镁，在管道铸造前加入铁水中使其形成石墨球，达到减少应力集中，增加管材的强度和延伸性能，同时在内壁内衬水泥砂浆，提高了管道耐腐蚀性能；在安装施工中通常管口采用柔性接口，由于管材本身铸造增加了延伸性能，使管道具有柔性。

在地下管沟中，管道本身可以与周围的受力地质物体共同承担，改善管道体的受力状态，从而整体提高管网的牢靠和坚固性。

基于球磨管这些特性使得球墨铸铁管广泛应用于国内沿海和盐碱地区给水行业常用的主管。

此外，由于球墨铸铁管道采柔性接口，同时大部分接口都是采用橡胶圈密封连接，从而导致整体施工操作更加快捷方便，加快施工进度及降低成本。

1球墨铸铁管施工特点及优势1.1施工特点在铸铁管中，球墨铸铁管是其中的一种类型。

如果从质量角度而言，铸铁管球化等级要控制在1~3级，所以此材料自身机械性能较好，既有铁的本质，同时又有钢的性能。

球墨铸铁管退火以后，金相组织是铁素体中增加了适量的珠光体，优点更加突出，良好的机械性、较强的防腐性、优异的延展性、密封性，同时安装方便，多使用于市政、工矿企业施工过程中，例如给水、输油、输气等。

ZXB/T 0202-2013 中国铸造协会标准球墨铸铁给排水管道工程施工及验收规范技术要求The code for construction and acceptance ofwater and sewerage ductile iron pipeline worksSpecification requirement2013-01-28 发布 2013-04-01实施中国铸造协会发布ZXB/T 0202-2013目次前言 (I)1适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4一般原则 (4)5 搬运及储存 (4)6管道沟槽 (7)7管道沟槽地基处理 (9)8 管道施工和安装 (10)9 沟槽回填 (19)10切管和校圆 (21)11涂层修补 (22)12 现场水压测试 (23)13 工程验收和交接 (25)14胶圈存储 (26)ZXB/T 0202-2013前言本规范按照GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》和GB/T 1.2《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》的规定编写。

本规范由中国铸造协会铸管及管件分会提出。

本规范由中国铸造协会归口。

本规范主起草单位：中国铸造协会铸管及管件分会、新兴铸管股份有限公司。

本规范起草单位：圣戈班管道系统有限公司、安钢集团永通球墨铸铁管有限责任公司、本溪北台铸管股份有限公司、山东球墨铸铁管有限公司、高平市泫氏铸管有限公司、徐州光大铸管有限公司、晋城市春晨兴汇实业有限公司、山西光华铸管有限公司、山西骏通铸管有限公司、邯郸金鑫铸管有限公司、迁安市津唐球墨铸管有限公司、马鞍山中澜橡塑制品有限公司。

本规范主要起草人：薛纪二、胡家骢、董建忠、刘俊锋、孙恕、梁胜国、王海玲、李先亮、朱永昌、何根、王林慧、王瑞、余银波、王雷军、郭书建、许广荣、沈春兰。

本规范于2013 年1月首次发布。

IZXB/T 0202-20131适用范围本规范依据GB 50268-2008《给水排水管道工程施工及验收规范》规定中要求，对球墨铸铁管道(含C等级）的工程施工、安装，提出较为详细、具体的技术要求。

目录前言 (2)1．球墨铸铁管材的进展历史 (3)2．离心球墨铸铁管材性能特点。

(5)大体性能 (5)管体强度 (7)理论爆破水压 (7)接口安全性实验 (8)耐侵蚀性 (9)接口形式 (10)3．离心球墨铸铁管与其竞争管材的比较 (13)塑料管 (14)铝塑和钢塑复合管 (15)钢管 (16)水泥管 (16)玻璃钢管 (17)4离心球墨铸铁管防腐涂层 (18)外表面喷锌加沥青防护层 (19)聚乙烯套 (20)聚乙烯覆膜管 (21)聚氨酯涂层 (21)环氧陶瓷内衬 (22)结论 (23)离心球墨铸铁管材摘要论述了离心球墨铸铁管的进展历史，主要性能特点，重点论述了球铁管的防腐涂层。

通过离心球墨铸铁管材与其他管材的比较，论证了在其应用领域具有竞争优势。

关键词离心球墨铸铁防腐涂层前言球墨铸铁管作为目前世界上主要管材之一，它具有力学性能好，壁薄强度高、可大量节约铸造生铁，施工简便、施工费用低，靠得住性高、保证安全供水输气，耐侵蚀性好、利用寿命长等特点，普遍应用于输送饮用水、污水、煤气和天然气等领域。

随着科学技术的迅猛进展，各类新型管材不断涌现，球墨铸铁管面临着与日新月异的新管材的激烈竞争。

不同的管材有不同的利用条件和场所，在我国城市和工业输水供气工程建设上，离心球墨铸铁管仍是首选的管材，具有较强的竞争优势，且在其防腐涂层方面，尚具有必然的进展潜力。

1．球墨铸铁管材的进展历史人类利用铸铁管的历史已有数百年，据资料介绍乃至可追溯到十四世纪。

见表1-1铸铁管以其优良的耐侵蚀性能和良好的工艺性受到人们的青睐。

法国路易十四时期，为了给凡尔赛的街道和喷泉供水，铺设了大约十五英里的铸铁管线，用法兰和螺栓连接，铅作密封材料，在长期利用进程中接头部份通过修理，其利用寿命长达300余年。

1738年焦炭取代了柴炭作为炼铁的能源，人们能够廉价地精炼生铁，铸铁管的利用范围逐渐扩大。

最初的铸铁管采用卧式砂型铸造工艺，这种工艺持续了大约300连年。
